本文深刻探求了开关电源中传导电磁滋扰（EMI）问题的成因及其对系统机能的影响。通过合理的优化设计步骤，如使用差模和共模滤波器、优化PCB布局等伎俩来有效削减滋扰，援手工程师们构建更高效、更靠得住的电源解决规划。

电磁滋扰（EMI）在各个利用领域中都滋扰着系统的不变性和信号的无缺性，既然无法预防，那若何更多地从设计的角度解决问题是关键，下面我们来分析开关电源中常见的几种EMI问题。

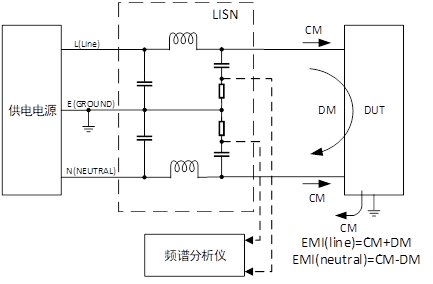

如图所示在传导发射测试中滋扰信号由LISN感应，由此我们能够凭据LISN进行差模（DM）和共模（CM）滋扰模型的成立。以BUCK电路为例。

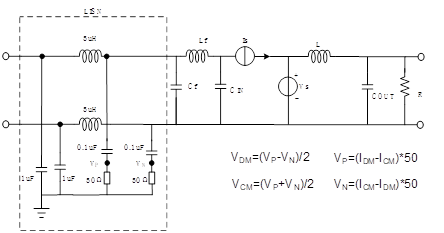

对于图2使用电流源代替开关管，使用电压源代替SW电压。其中IS波形与HIS 一样，VS波形与VSW一样。

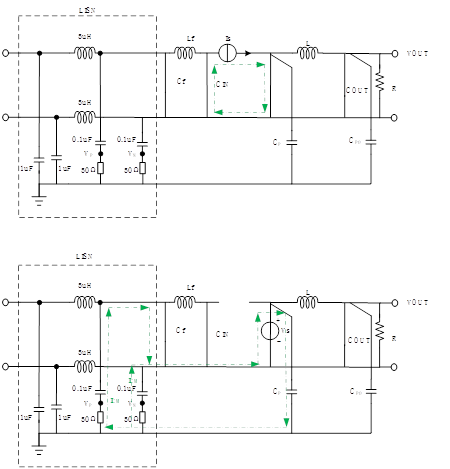

使用叠加道理进行化简，别离将电压源短路和电流源断路。

图4 叠加道理分化后差模等效电路

由图4可知差模滋扰能被LISN感知的重要集中在IS通路中同时在高频互换滋扰，0.1uF能够等效为短路，则BUCK电路差模模型可简化为下图。

由此可知差模滋扰重要由IS引起。IS 与开关管电流波形一样。差模滋扰重要由输入回路中电流变动（di/dt）所产生。

同理进行共模模型的简化，共模滋扰重要由寄生电容和机壳、铜皮组成的回路进行传递。所以引入SW到大地的寄生电容CP，输出到大地寄生电容CPO。同时共模滋扰为输入线径中一样分量，所以将Cf和CIN等效为短路，最终如下图所示。

同样进行叠加道理

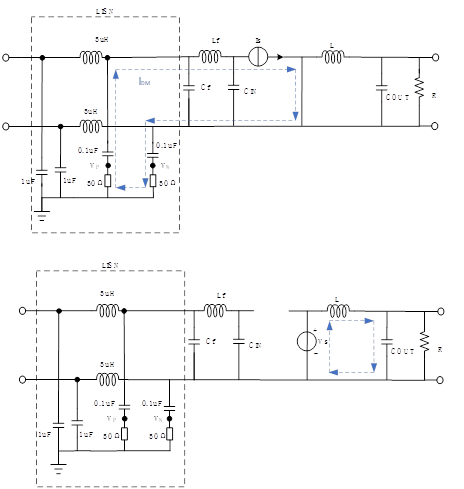

持续简化可得下图

由此可知共模滋扰重要由VS引起，VS 与SW波形一样，则共模滋扰重要由SW处电压变动（dv/dt）所产生。

点击阅读全文：技术文章 | 第十八篇：浅谈开关电源EMI优化设计-传导篇
