无线充电发射端 PMIC
下载datasheet
参与购物车
珍藏
- 产品介绍
- 技术资料
- 参数对比
产品特点
特点
- VIN输入电压领域：4.2V-20V
- PVIN输入电压领域：1V-15V
- 高达 15W 的功率传输
- 集成16mΩ Rdson MOSFET的功率全桥
- 集成 5V-100mA LDO
- 集成33KHz~133KHz ±2%精度的可编程频率时钟产生器
- 集成用于硅光电二极管信号解调的运算放大器
- 输入欠压锁定
- 过流 ；ぁ⒐卤 ；

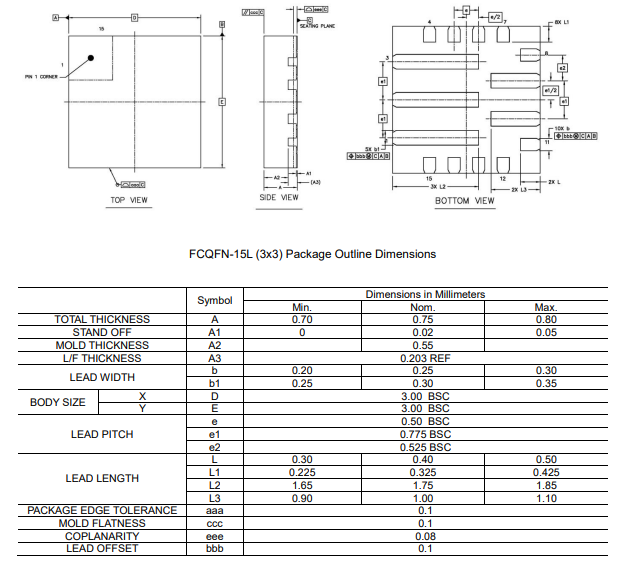

- 3mm*3mm QFN-15L封装
描述
SCT63141是一款高度集成的电源治理IC，可实现高机能，高效能和高性价比的无线功率传输，系统切合WPC尺度规格并支持高达15W的功率传输 。
该器件集成了5V LDO, 4 MOSFET 功率全桥、栅极驱动器, 和易于配置传输功率的50% duty高精度可编程时钟信号产生器以及用于硅光电二极管信号解调的运算放大器于单颗芯片中 。
专有的栅极驱动规划优化了EMI机能，节俭系统成本和简化设计 。内置 5V 低压差稳压器 LDO 可为发射器和表部电路供电 。 SCT63141拥有输入欠压锁定 UVLO、过流 ；ぁ⒍搪繁 ；ず凸卤 ； 。
SCT63141选取紧凑的 3mm*3mm QFN封装 。
利用
通用无线功率发射器
专有无线发射器
技术资料
| 标题 | 功夫 | 下载 |
|---|---|---|
| SCT63141 Datasheet Rev 1.1 | 2024-12-16 |
 下载
|
