产品特点
个性：
- 切合汽车利用尺度
- 通过AEC-Q100认证，具体指标如下：
? 器件温度等级1 - 宽工作电压领域：5V至60V
- 选取电荷泵栅极驱动供电
- 支持100%占空比工作，集成涓流充电电路
- 最大峰致翻电流：1A
- 最大峰值灌电流：2A
- 兼容3.3V和5V逻辑电平
- 低功耗休眠模式
- 可调死区功夫
- 故障批示输出
- 全面的 ；ぶ澳
? 过流 ；
? 短路 ；
? 输入欠压锁定
? 栅极驱动欠压锁定
? 自举欠压 ；
? 热关断 ； - 可选封装：QFN-28L（4mm×5mm）
描述：

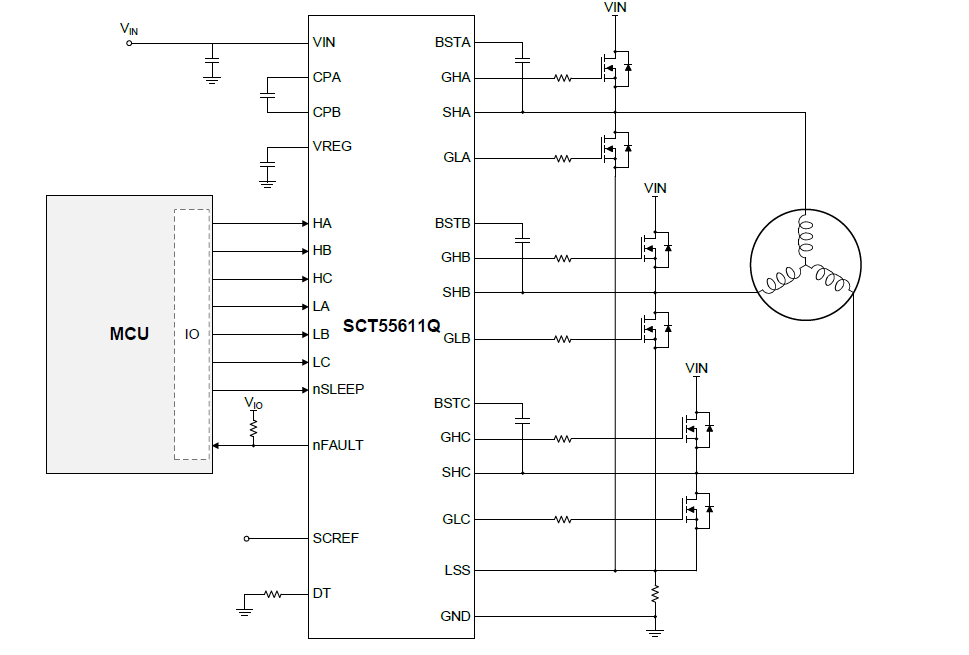

SCT55611Q 是一款高度集成的三相无刷直流电机栅极驱动芯片。该器件支持 5V 至 60V 的宽输入电源领域，可驱动 3 个高侧 和 3 个低侧 N 沟路 MOSFET。
SCT55611Q 支持 100% 占空比 工作，其内部集成的 涓流充电电路 可持续维持高侧栅极驱动电压。器件支持 低功耗休眠模式，可实现极低的待机电流。
SCT55611Q 提供全面的 ；ぶ澳，蕴含：过流 ；ぁ⒍搪繁 ；ぁ⑹淙肭费顾ā⒄ぜ费顾ā⒆跃偾费贡 ； 以及 热关断 ；。所有故障状态均通过一个 开漏输出引脚 进行批示。

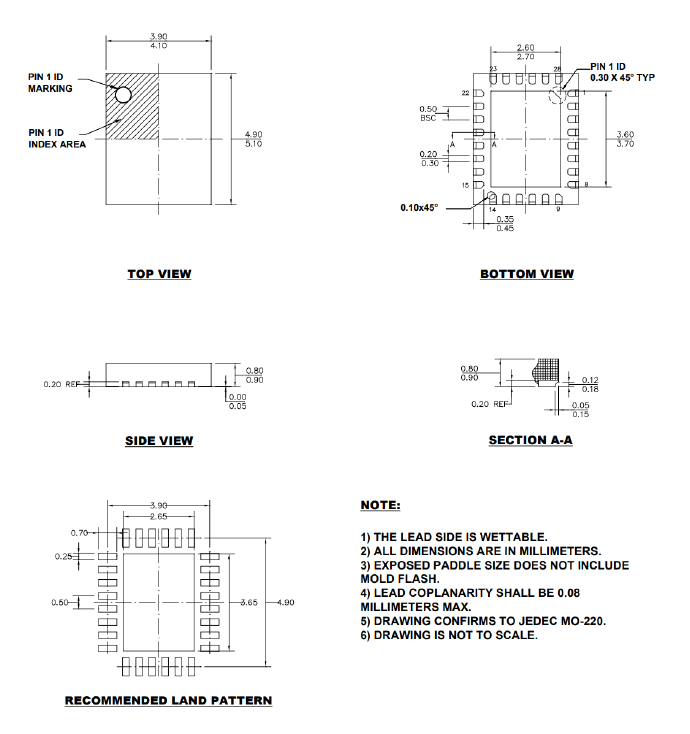

该器件选取 4mm×5mm QFN-28L 封装，并拥有 侧面可焊 设计。
利用：
- 三相无刷直流电机
- 汽车执行器、电扇及泵类
技术资料
| 标题 | 功夫 | 下载 |
|---|---|---|
| SCT55611Q Datasheet Rev 0.8 | 2026-01-29 |
 下载
|
