• 通过汽车利用认证
• 切合 AEC-Q100 尺度，具体了局如下：
  • 器件温度等级 1：环境工作温度领域 -40°C 至 125°C
• 宽输入电压领域：3.5V - 19V
• 三个高效降压转换器：
  • HV Buck1：Vout1 = 2.7V - 5V，步进 100mV，最大陆续输出电流 2A
  • LV Buck2/3：Vout2/3 = 0.6V - 2.15V，步进 50mV，最大陆续输出电流 2A
• 一个低压差线性稳压器：
  • LDO4：Vout4 = 1.6V - 3.5V，步进 50mV，最大陆续输出电流 300mA
  • 高 PSRR：60dB@10kHz，60dB@100kHz，40dB@1MHz
  • 低噪声：100Hz 至 100kHz 领域内总积分噪声为 30μV rms
• ±2% 输出电压精度
• 2.2MHz 固定开关频率
• 集成频率抖动职能，用于 EMI 抑造
• 可选的轻载工作模式：FCCM / PSM
• 可编程电源时序节造
• 可选 RESETB 输出类型：开漏 / 推挽
• 两个 GPIO，用于矫捷的系统治理
• 集成
  ；ぶ澳埽
• 输出过压 / 欠压
  ；
  • 过流
    ；
  • 输入欠压锁定
  • 输入过压
    ；
  • 热关断
    ；ぃ175°C
• QA 与单一看门狗
• 高达 1MHz 的 I²C 接口，可选配数据包谬误查抄职能
• 封装大局：QFN-20L（2.5mm × 3.5mm），支持可润湿侧翼

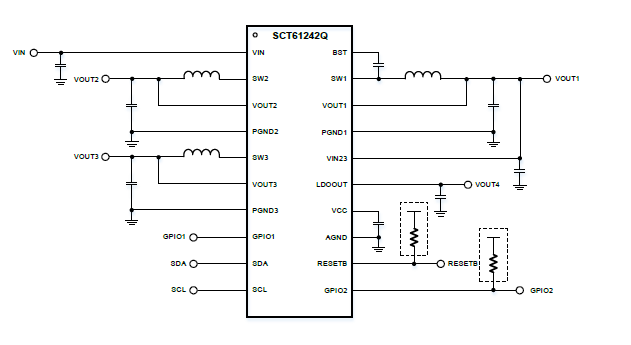

SCT61242Q 是一款专为车载摄像头系统优化设计的高集成度电源治理芯片。它集成了三个高效同步降压转换器（HV Buck1、LV Buck2 和 LV Buck3）以及一个高 PSRR、低噪声 LDO（LDO4），所有输出均支持过压/欠压监控与矫捷的电源时序节造。

Buck1 输入电压领域为 3.5V 至 19V，合用于同轴电缆供电利用。Buck2 与 Buck3 规格一样，由 Buck1 的输出供电。三个降压转换器均可在轻载前提下选择 FCCM 或 PSM 工作模式，开关频率为 2.2MHz，并可选配频率扩频职能以抑造 EMI。LDO4 是一款高 PSRR、低噪声 LDO，专为仿照电源轨设计，最大陆续输出电流达 300mA。所有输出电压均为预编程设定，无需表部反馈分压电阻，有效精简系统规划。

SCT61242Q 建设两个可配置 GPIO 引脚，支持矫捷的系统治理。例如，GPIO1 可配置为表部电压监控输入，GPIO2 可配置为表部稳压器使能输出，用于监测和节造表部电源轨。

SCT61242Q 集成多种
；ぶ澳，蕴含输入欠压
；ぁ⑹淙牍贡
；ぁ⑹涑龉/欠压
；ぁ⒐鞅
；ひ约 175°C 热关断
；。

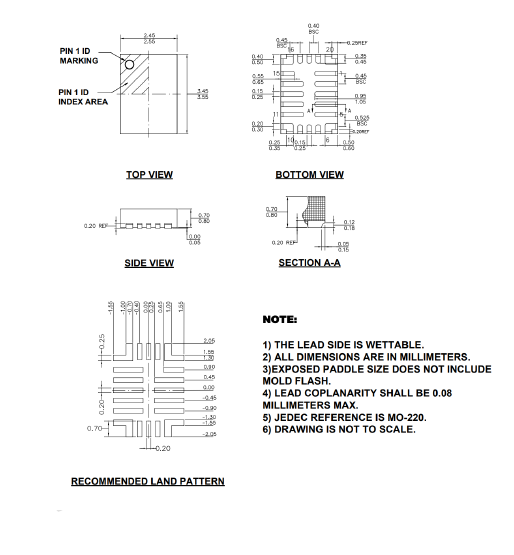

该器件选取 2.5mm × 3.5mm QFN-20L 封装，支持可润湿侧翼工艺。


利用：

• 紧凑型摄像头
  ？
• 座舱监控系统
