SCT63142C 是一款高集成度电源治理芯片,可能使切合 WPC 规范的无线充电发射器系统实现高机能、高效能与高性价比,支持高达 15W 的功率传输,可搭配专用的无线利用节造器或基于通用 MCU 的发射器节造器工作。

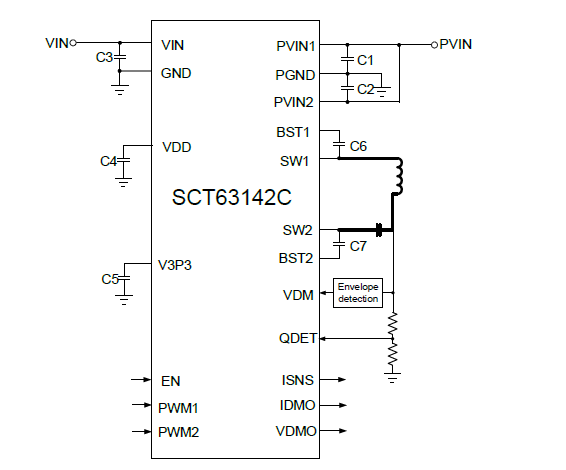

该器件集成了 4-MOSFET 全桥功率级、栅极驱动器、5V LDO、3.3V LDO、通讯解调器、Q 因子检测和输入电流传感器,两整系统效能与易用性。
其专有的栅极驱动规划优化了 EMI 抑造机能,有助于节俭系统成本并简化设计。±2% 精度的专有无损电流检测电路可监测全桥输入电流,支持异物检测与电流解调。内置的 5V 和 3.3V 低压差线性稳压器可为发射器节造器及表部电路供电。低静态电流的低功耗模式有效降低了 Q 因子检测时的功率损耗。
SCT63142C 具备输入欠压锁定;ぁ⒐鞅;ぁ⒍搪繁;ぜ肮卤;ぶ澳。

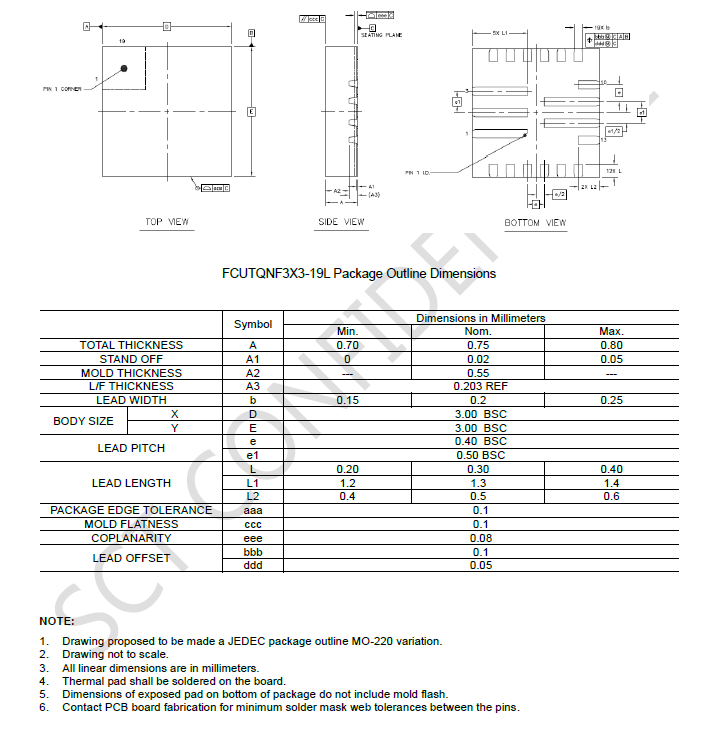

该器件选取紧凑型 3mm × 3mm FC-QFN 封装。
利用:
| 标题 | 功夫 | 下载 |
|---|---|---|
| SCT63142C Datasheet Rev 0.8 | 2026-02-11 |
|
