1、界说

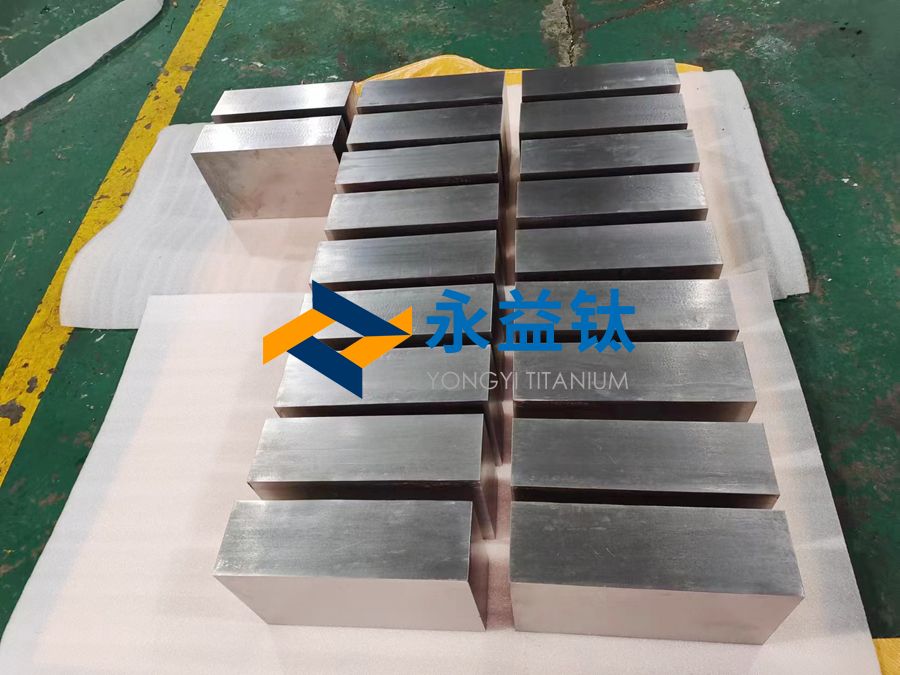

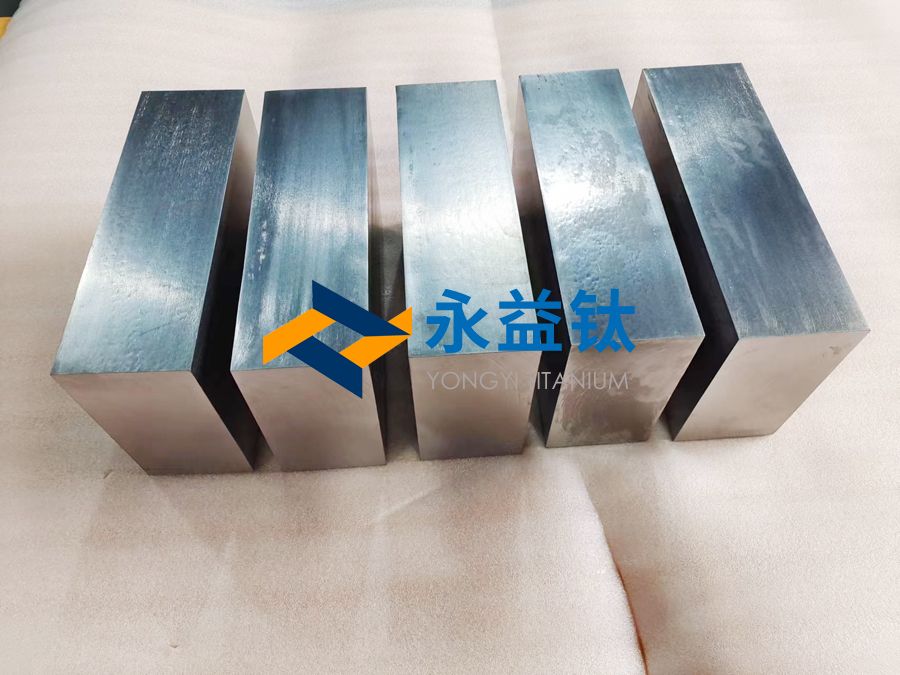

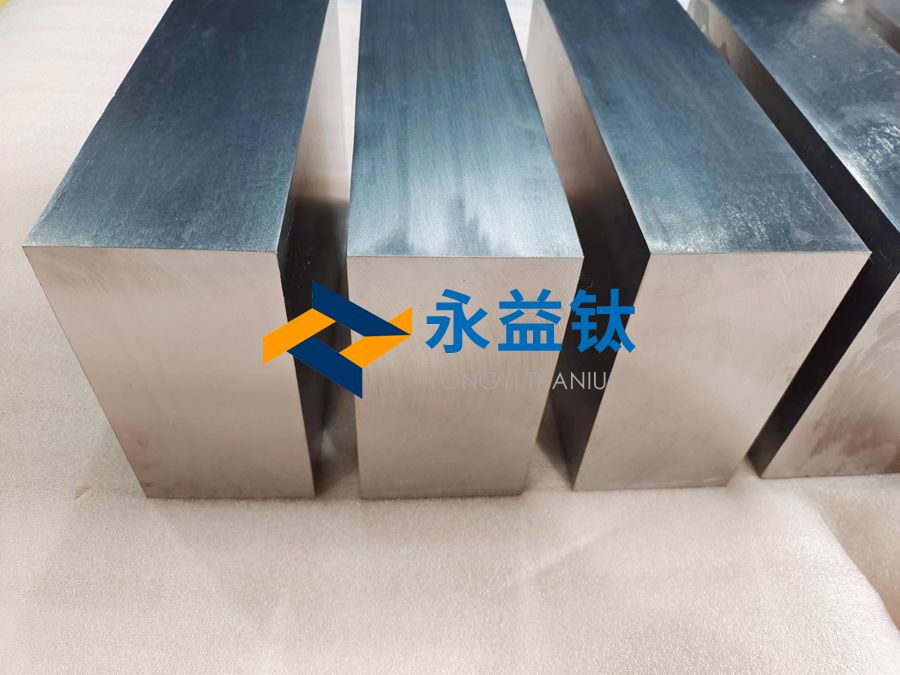

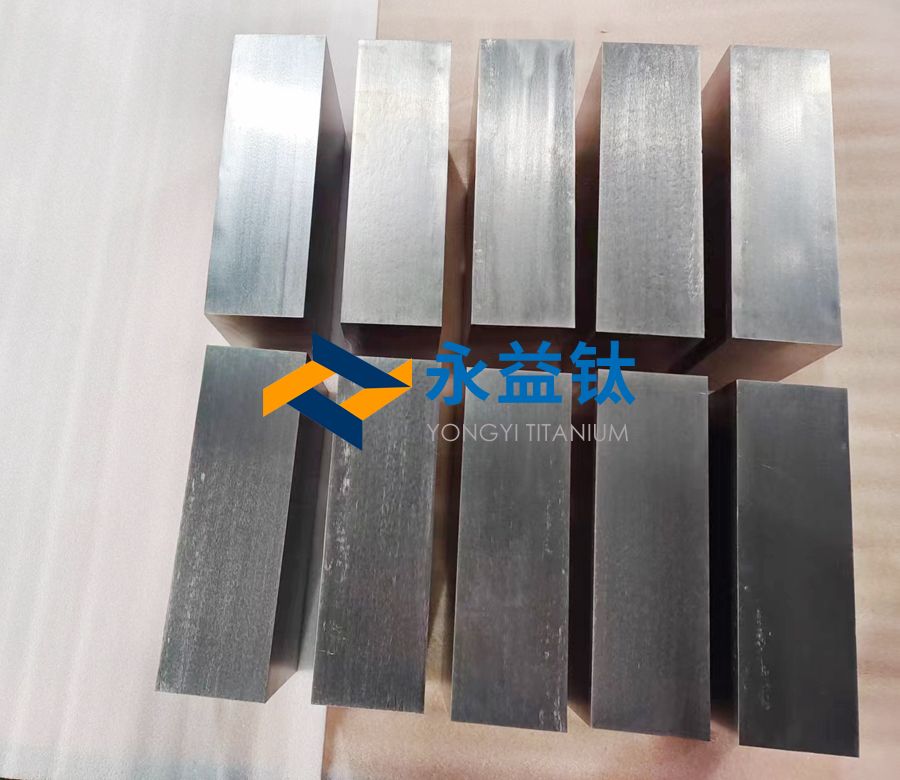

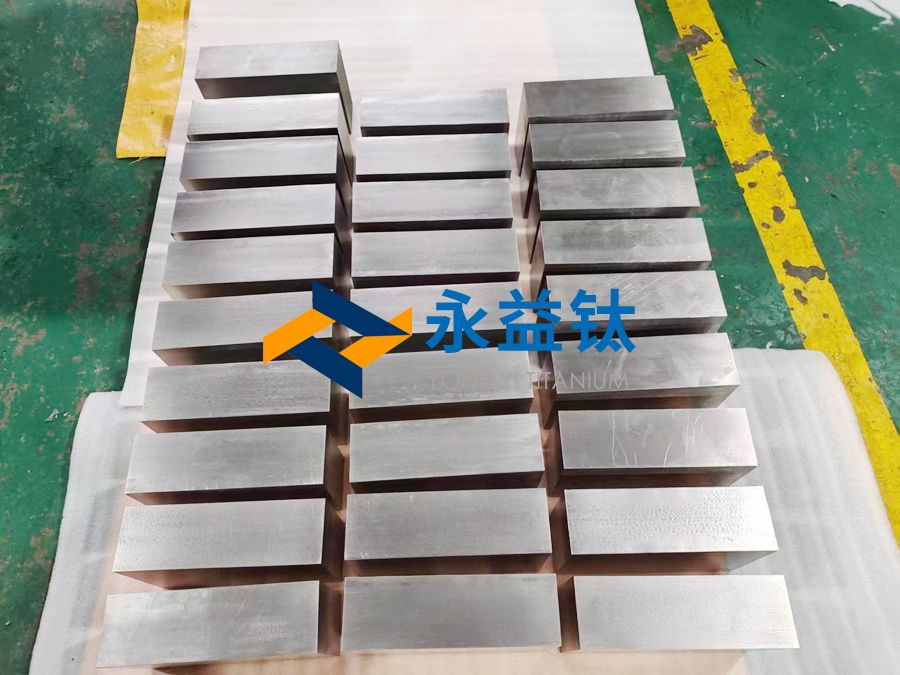

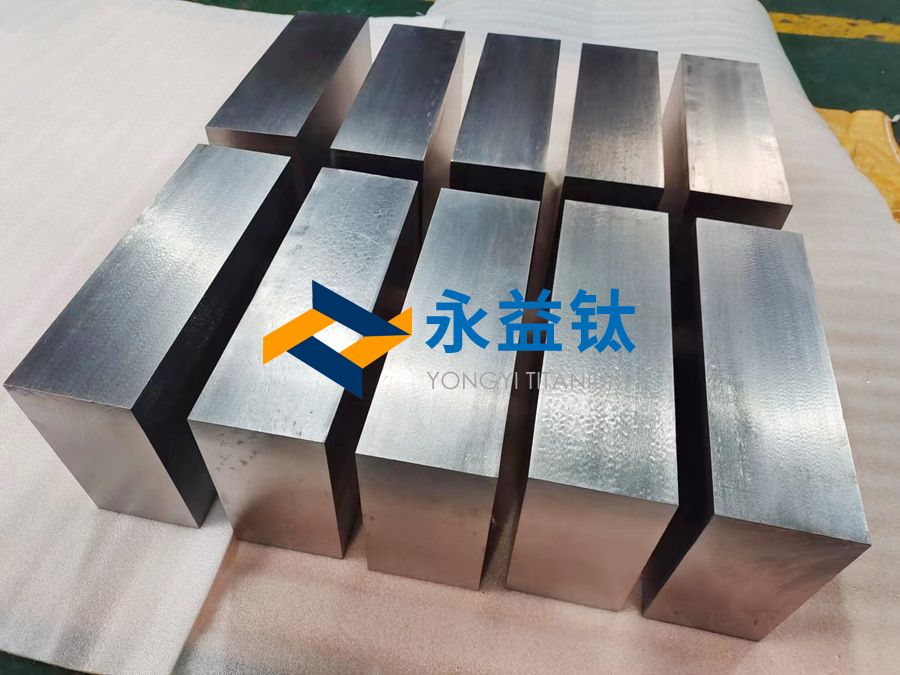

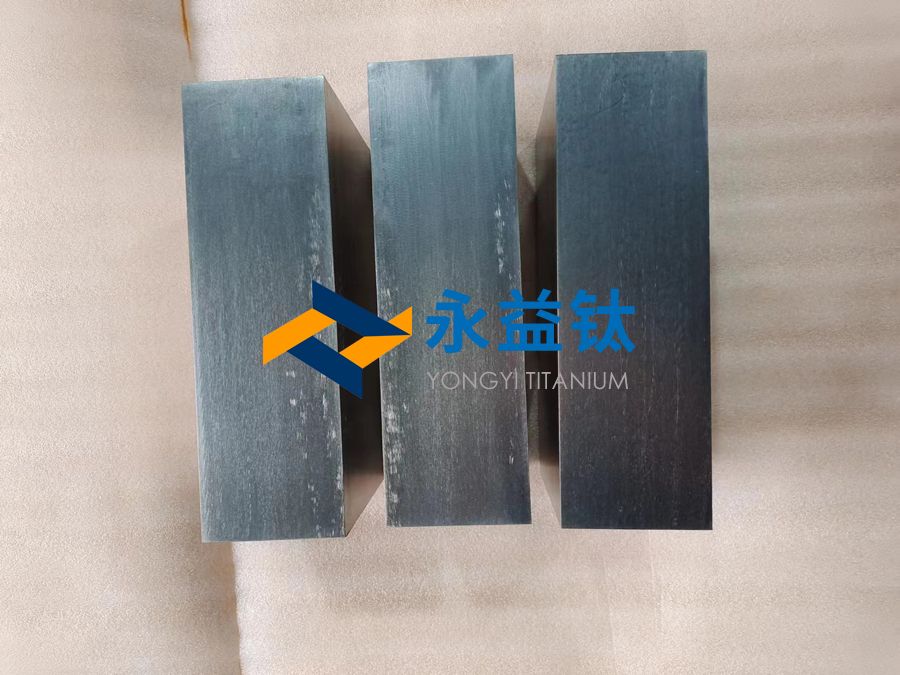

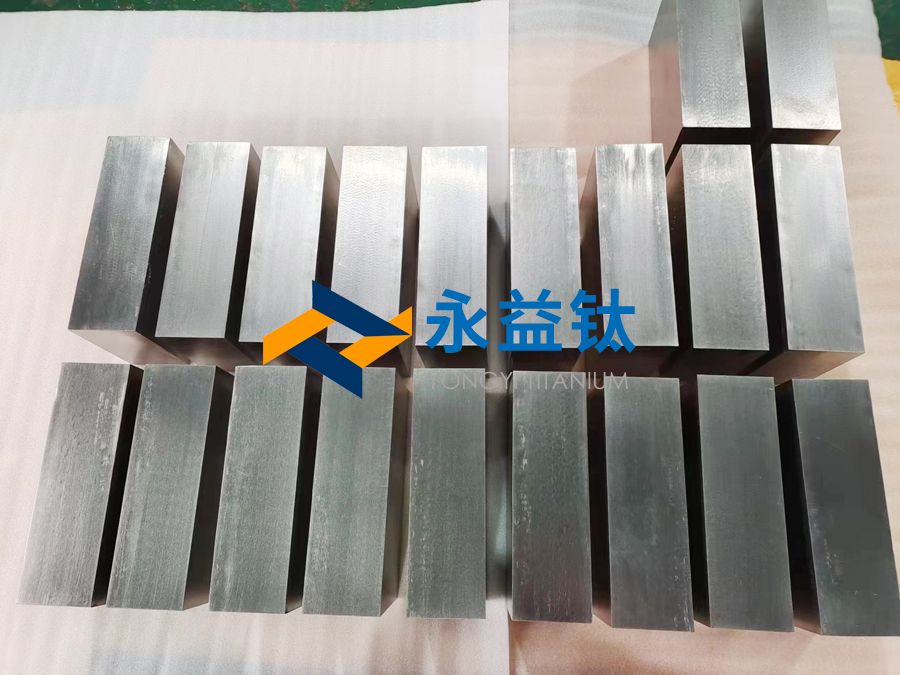

靶材制造用钛方块指通过高纯度钛质料经细密熔炼、成型及加工制成的块状质料,,,,,,专用于物理气相沉积(PVD)、磁控溅射等镀膜工艺中的溅射靶材。。。。。其焦点要求包括:
超高纯度(≥99.995%),,,,,,镌汰杂质对薄膜性能的影响;;;;;
匀称微观组织(晶粒尺寸≤100 μm),,,,,,确保溅射膜层一致性;;;;;
高密度(≥99.5%理论密度),,,,,,阻止溅射历程中爆发颗粒飞溅。。。。。
2、材质类型与特点
| 材质类型 | 特点与应用场景 |
| 高纯钛(HP-Ti) | 纯度≥99.995%(5N5),,,,,,用于半导体、光学镀膜(如DRAM电极、AR玻璃涂层) |
| 钛合金靶材 | 如Ti-Al(含铝6%-10%),,,,,,用于耐磨涂层(切削工具、航空发念头叶片) |
| 掺杂钛靶材 | 添加少量稀土(如Y、La)或非金属(B、C),,,,,,改善薄膜导电性或抗氧化性(如透明导电膜) |
3、性能要求
纯度控制:
要害杂质限制:氧≤100 ppm、铁≤50 ppm、碳≤30 ppm(半导体级靶材)。。。。。
放射性元素(U/Th)≤1 ppb(用于集成电路制造)。。。。。
晶体结构:
等轴晶组织(晶粒度ASTM 6-8级),,,,,,阻止溅射时泛起“结瘤”缺陷。。。。。
择优取向控制(如(002)织构),,,,,,影响薄膜的晶体生长偏向。。。。。
物理性能:
导电率≥3.0×10? S/m(用于导电薄膜靶材);;;;;
热膨胀系数(CTE)与基材(如硅片、玻璃)匹配,,,,,,镌汰热应力。。。。。
4、执行标准
| 标准类型 | 典范标准 | 要害指标 |
| 纯度品级 | ASTM F2980(高纯钛材) | 5N5级(99.9995%),,,,,,杂质元素总含量≤50 ppm |
| 微观组织 | SEMI F47(半导体靶材) | 晶粒尺寸≤100 μm,,,,,,无气孔、夹杂物(SEM检测) |
| 密度测试 | ASTM B311(烧结质料密度) | 相对密度≥99.5%(阿基米德法) |
| 外貌质量 | ISO 10110-7(光学外貌粗糙度) | Ra≤0.05 μm(抛光后靶材外貌) |
5、加工工艺与流程
焦点流程:
质料提纯:
电子束熔炼(EBM):真空情形下去除挥发性杂质(如Mg、Cl),,,,,,纯度提升至99.99%。。。。。
区域熔炼(Zone Refining):进一步提纯至5N5级,,,,,,杂质漫衍匀称化。。。。。
成型加工:
热等静压(HIP):钛粉在1200℃/100 MPa下致密化,,,,,,消除内部孔隙。。。。。
热轧/铸造:多道次轧制(变形量≥70%)细化晶粒,,,,,,控制织构取向。。。。。
热处置惩罚:
退火工艺:800-900℃真空退火2-4小时,,,,,,消除剩余应力并匀称晶粒。。。。。
细密加工:
线切割(WEDM):加工靶材至准确尺寸(公差±0.1 mm)。。。。。
镜面抛光:金刚石研磨液抛光至Ra≤0.02 μm(用于光学镀膜靶材)。。。。。
要害手艺挑战:
大尺寸靶材(如G6代线≥2000 mm)的匀称性控制;;;;;
超低氧含量(≤50 ppm)的稳固生产工艺。。。。。
6、要害手艺
晶粒取向控制手艺:
通过多向铸造+交织轧制,,,,,,实现(002)择优取向(织构强度≥3.0 MRD)。。。。。
杂质元素精准剖析:
GDMS(辉光放电质谱)检测ppb级杂质,,,,,,确保半导体级靶材纯度。。。。。
绑定手艺:
钛靶与背板(铜/铝)的爆炸焊接或钎焊,,,,,,界面团结强度≥150 MPa。。。。。
7、应用领域
| 行业 | 应用场景 | 靶材类型与规格 |
| 半导体 | 集成电路铜互连阻挡层 | 高纯钛靶(纯度5N5,,,,,,尺寸300 mm×300 mm×6 mm) |
| 显示面板 | OLED阳极、TFT导电膜 | Ti-Al合金靶(Al 10%,,,,,,厚度8-10 mm) |
| 光学镀膜 | 增透膜(AR)、反射镜 | 高纯钛靶(Ra≤0.02 μm,,,,,,直径500 mm) |
| 工具涂层 | TiN/TiAlN耐磨涂层 | 钛靶+Al靶组合溅射,,,,,,厚度15-20 mm |
8、钛靶材与其他质料靶材比照
| 质料 | 优势 | 局限性 |
| 钛靶材 | 高熔点(1668℃)、膜层致密 | 溅射速率较低(需高功率电源) |
| 铝靶材 | 本钱低、溅射速率高 | 膜层硬度低(HV~200),,,,,,易氧化 |
| 铜靶材 | 导电性优(用于互连) | 易与硅爆发扩散,,,,,,需加阻挡层 |
| 钨靶材 | 耐高温、耐磨 | 密度高(19.3 g/cm?),,,,,,加工难度大 |
9、未来生长新偏向
超大尺寸靶材:
开发G10.5代线(3370 mm×2940 mm)钛靶,,,,,,知足8K显示面板需求。。。。。
多腔体拼接手艺解决大靶材成型难题。。。。。
复合靶材设计:
钛/钽层状复合靶,,,,,,一步溅射天生Ti-Ta-O阻隔层(用于3nm芯片)。。。。。
梯度因素靶材(如Ti-Al渐变),,,,,,实现薄膜因素精准调控。。。。。
绿色制造手艺:
废靶接纳:氢化-破碎-重熔工艺,,,,,,接纳率≥95%。。。。。
低能耗电子束熔炼(EBM)手艺,,,,,,能耗降低30%。。。。。
智能化检测:
AI视觉自动识别靶材外貌缺陷(微裂纹、夹杂)。。。。。
在线质谱仪实时监控熔炼历程杂质含量。。。。。
总结
靶材制造用钛方块是高端镀膜工艺的焦点质料,,,,,,其手艺壁垒集中于超纯熔炼、细密成型及微观组织调控。。。。。未来生长偏向聚焦于超大尺寸、复合结构及绿色制造,,,,,,以知足半导体微缩化、显示大屏化趋势的需求。。。。。通过质料立异与工艺升级,,,,,,钛靶材将在5G通讯、柔性电子等新兴领域一连施展要害作用。。。。。
