钛方块作为深海与核能极端情形装备的焦点承力单位，，，，，，其战略价值源于对超高压、强侵蚀、高辐照等多重极限工况的奇异适配性。。 。。。。。在深海领域，，，，，，Ti80高强韧钛合金方块（屈服强度≥800 MPa）制造的“斗争者”号载人球壳（φ1.8 m，，，，，，壁厚80 mm），，，，，，乐成抵御马里亚纳海沟10909米深处的1100 MPa超高压情形，，，，，，10年侵蚀损失控制在<5 μm级，，，，，，较古板高强钢减重40%并实现与舰体同寿命设计13。。 。。。。。在核能领域，，，，，，TA7 ELI超低间隙钛方块（氧含量≤0.10%）在液氦温度（-269℃）下仍坚持>100 J的攻击韧性，，，，，，成为国际热核聚变实验堆（ITER）直径18 m超导磁体支持环的焦点质料；；；；；；；而钛-钨复合方块通过TaC梯度涂层将14 MeV中子辐照下的氚滞留量降低99%，，，，，，涤讪聚变堆第一壁装甲的手艺基础。。 。。。。。
这种极端情形顺应性源自钛合金的四维性能矩阵：
轻质高强特征：密度仅4.51-4.56 g/cm?（为钢的57%），，，，，，TC4抗拉强度达895-930 MPa，，，，，，使深海装备有用载荷提升15%以上；；；；；；；
全寿期耐蚀能力：TA31（Ti-3Al-2.5V-0.1Ru）在含硫化物海水中年侵蚀率<0.001 mm，，，，，，寿命达30年，，，，，，较不锈钢维修周期延伸5倍，，，，，，俄罗斯台风级核潜艇全钛双壳结构（用钛9000吨）实现120天一连潜航与零侵蚀故障纪录；；；；；；；
宽温域稳固性：TA5方块耐受液氢/液氧的-253℃极低温，，，，，，支持长征系列火箭燃料储箱；；；；；；；Ti80在-196~500℃温区坚持强度衰减率<5%。。 。。。。。
全球重大工程已验证其不可替换性：美国AP1000核电站接纳钛合金支架替换超等双相钢，，，，，，20天交付13.6吨构件实现零维护热试包管；；；；；；；中国“华龙一号”核电机组应用0.5 mm超薄TA5钛方块板式换热器，，，，，，耐海水侵蚀性能推动海内市场占有率突破70%。。 。。。。。
钛方块工业化恒久受制于三大手艺链瓶颈：大规格制造形变控制难、抗辐照复合质料界面团结弱、熔炼能耗高达12000 kWh/吨推高本钱。。 。。。。。海内通过工艺-装备-设计协同立异实现要害突破：
大规格细密制造：湘投金天开发3300 mm宽幅轧制手艺，，，，，，团结梯度控温工艺（自由锻500℃/900℃双阶保温+辗环850℃快速转序），，，，，，将φ2000 mm级钛方块圆度误差压缩至≤0.1 mm，，，，，，缺陷率从30%降至5%以内，，，，，，支持“斗争者”号球壳整体成形；；；；；；；
抗辐照复合手艺：中科院金属所接纳等离子喷涂-热等静压（HIP）复合成形，，，，，，实现钛-钨界面冶金团结强度>300 MPa，，，，，，中子辐照肿胀率降低至古板不锈钢的1/20，，，，，，为DEMO聚变堆提供质料储备；；；；；；；
短流程降本工艺：攀钢集团立异熔盐氯化-一连铸造手艺链，，，，，，缩短海绵钛至钛锭流程40%，，，，，，能耗降低30%，，，，，，推动TA31法兰方块本钱从￥350/kg降至￥240/kg。。 。。。。。
国际竞争名堂泛起梯次分解特征：
| 手艺维度 | 海内标杆 | 国际领先水平 |
| 深海质料 | Ti80实现万米级应用（宝钛） | 美日主导Ti-6Al-4V ELI |
| 抗辐照复合质料 | 聚变堆钛钨板试验阶段 | 欧洲W-Zr/TiB?量产应用 |
| 废钛循环使用 | 接纳率60%（鞍钢） | 美日>95% |
工业化历程以标记性事务为里程碑：2016年中船重工725所为三门核电站研制13.6吨钛合金支架，，，，，，开创第三代核电手艺用钛先例；；；；；；；2024年鞍钢重组中铝沈加形成2万吨钛材产能，，，，，，推动TA18/TA16核电管材国产化。。 。。。。。
深海与核能领域正驱动钛方块手艺向军民融合与多学科交织偏向演进：
深海-聚变质料互通：TA32钛合金经11000米压力测试的晶界强化手艺迁徙至聚变堆抗辐照结构设计，，，，，，使中子辐照蠕变寿命提升3倍；；；；；；；俄罗斯将核潜艇用ПT-3B钛合金（海内TA17）转用于北极破冰船动力舱，，，，，，实现-50℃低温攻击韧性倍增；；；；；；；
绿电冶金革命：宝钢凯泽HDH（氢化脱氢）树模线将废钛接纳率提升至>95%，，，，，，2030年目的本钱￥80/kg，，，，，，团结绿电熔炼使碳足迹镌汰30%，，，，，，支持钛方块综合本钱向不锈钢1.2倍迫近；；；；；；；
智能设计范式厘革：上海浚浚浚浚 ？？萍即笱д耪癫ㄍ哦诱瓜枝/β相界面提升双相钛合金应变硬化能力机制（Hall-Petch指数降至0.07），，，，，，为高强韧钛方块设计提供理论模子；；；；；；；QuesTek公司机械学习优化钒/铁配比，，，，，，开发出强度提升15%的Ti-5V-3Fe盘算设计合金。。 。。。。。
未来十年面临双重战略窗口：一方面，，，，，，国际热核聚变实验堆（ITER）2035年投运将催生2400吨抗辐照钛方块需求；；；；；；；另一方面，，，，，，中国深海浚浚浚浚 ？？占湔居胄⌒秃朔从Χ疡詈贤，，，，，，要求钛方块在350℃/20 MPa情形中实现50年免维护。。 。。。。。需重点突破月壤原位冶炼（降低地外基地本钱）、聚变堆耐温>2400℃的W-Zr/TiB?复合质料、以及AI控形变轧制等要害手艺169。。 。。。。。唯有买通“资源循环-数字设计-极端制造”全链条，，，，，，方能在深海核能装备自主化历程中筑牢钛基质料的战略支点。。 。。。。。
以下是PP电子炽热金矿钛对海洋工程与核能科技用钛方块的系统性手艺剖析，，，，，，涵盖质料特征、制造工艺、应用案例及未来趋势：
一、名义因素与质料牌号
1. 常用牌号与化学因素
海洋工程：
TA31 (Ti-3Al-2.5V-0.1Ru)：添加钌元素提升耐海水误差侵蚀能力，，，，，，侵蚀速率<0.001 mm/a。。 。。。。。
Ti80 (Ti-6Al-3Nb-2Zr-1Mo)：高强韧钛合金，，，，，，屈服强度≥800 MPa，，，，，，用于万米深潜器耐压壳体。。 。。。。。
核能科技：
TA5 (Ti-4Al-0.005B)：低间隙元素设计，，，，，，耐液氢低温（-253℃），，，，，，用于火箭燃料储箱。。 。。。。。
TA7 (Ti-5Al-2.5Sn ELI)：超低间隙元素（氧≤0.10%），，，，，，液氦情形韧性>100 J，，，，，，用于聚变堆超导磁体支持。。 。。。。。
2. 国际牌号对应
| 中国牌号 | 美国牌号 (ASTM) | 主要因素 | 焦点特征 |
| TA31 | Gr26 | Ti-3Al-2.5V-0.1Ru | 耐海水误差侵蚀 |
| Ti80 | - | Ti-6Al-3Nb-2Zr-1Mo | 高强韧（屈服≥800 MPa） |
| TA7 ELI | Gr7 ELI | Ti-5Al-2.5Sn (O≤0.10%) | 超低温韧性 |
二、焦点性能指标
1. 物理与机械性能
| 牌号 | 密度 (g/cm?) | 抗拉强度 (MPa) | 屈服强度 (MPa) | 延伸率 (%) | 使用温度规模 |
| TA31 | 4.51 | 620-750 | 550-680 | ≥15 | -50~300℃ |
| Ti80 | 4.56 | 950-1050 | 800-900 | ≥10 | -196~500℃ |
| TA7 ELI | 4.48 | 790-830 | 690-730 | ≥15 | -269~350℃ |
2. 耐侵蚀性能
海水情形：TA31在含硫化物海水中年侵蚀率<0.001 mm，，，，，，寿命达30年，，，，，，较不锈钢延伸5倍。。 。。。。。
核辐照情形：TA7 ELI中子吸收截面小，，，，，，抗14MeV中子辐照，，，，，，氚滞留量降低99%。。 。。。。。
酸性介质：TA5耐浓盐酸侵蚀速率仅为不锈钢的1/50。。 。。。。。
三、制造工艺与加工注重事项

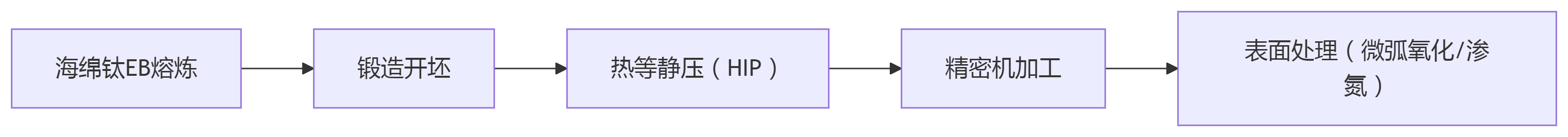

1. 要害工艺流程
熔炼：电子束冷床炉（EBCHM）消除夹杂，，，，，，提升纯度至99.99%。。 。。。。。
热等静压：1100℃/100 MPa下消除内部缺陷，，，，，，提升质料致密度。。 。。。。。
外貌处置惩罚：微弧氧化天生10μm陶瓷层，，，，，，耐磨性提升300%；；；；；；；渗氮涂层抗氢脆。。 。。。。。
2. 加工难点与对策
切削加工：
问题：导热系数低（7 W/m·K）导致刀具升温快，，，，，，易粘刀。。 。。。。。
计划：接纳聚晶金刚石（PCD）刀具，，，，，，切削速率≤60 m/min，，，，，，高压乳化液冷却。。 。。。。。
焊接：氩-氦混淆气体；；；；；；；ず，，，，，，氧浓度控制在百万分之一级，，，，，，避免氧化。。 。。。。。
四、产品规格与执行标准
1. 常见规格
尺寸规模：100×100×50 mm? 至 2000×2000×500 mm?（定制化为主）。。 。。。。。
外貌精度：车削Ra≤1.6μm，，，，，，磨削Ra≤0.8μm，，，，，，阳极氧化膜厚5-20μm。。 。。。。。
2. 焦点标准
中国：GB/T 3620.1-2016（钛及钛合金牌号）。。 。。。。。
国际：ASTM B381（航空锻件）、ASME SB348（核级钛板）。。 。。。。。
行业增补：ITER项目TA7 ELI超低温韧性标准（-269℃攻击功≥100 J）。。 。。。。。
五、焦点应用领域与突破案例
1. 海洋工程
万米深潜器：Ti80钛方块制造“斗争者”号耐压球壳（φ1.8m），，，，，，遭受1100 MPa水压，，，，，，10年侵蚀损失<5μm。。 。。。。。
海底管道：TA31法兰密封方块抗硫化氢侵蚀，，，，，，维修周期从6个月延至5年16。。 。。。。。
2. 核能科技
聚变堆第一壁：钛-钨复合方块（TaC涂层）耐受14MeV中子辐照，，，，，，氚滞留量降低99%（ITER项目）。。 。。。。。
裂变堆换热器：0.5mm超薄TA5钛方块用于“华龙一号”，，，，，，耐海水侵蚀，，，，，，海内市场占有率70%。。 。。。。。
六、先进工艺希望与工业化比照
1. 前沿手艺
低本钱制备：南京工业大学开发一连铸造-轧制短流程手艺，，，，，，降本30%（2025年批量生产）。。 。。。。。
增材制造：EBM手艺打印拓扑优化钛方块，，，，，，质料使用率从20%提升至85%。。 。。。。。
2. 海内外工业化比照
| 手艺领域 | 海内现状 | 国际先进水平 |
| 深海质料 | Ti80实现万米级应用 | 美日主导Ti-6Al-4V ELI |
| 抗辐照质料 | 聚变堆复合板处于试验阶段 | 欧洲W-Zr/TiB?复合质料成熟 |
| 本钱控制 | 废钛接纳率60% | 美日废钛接纳率>95% |
七、手艺挑战与趋势展望
1. 待攻克难题
本钱瓶颈：原质料占零件总本钱60%，，，，，，熔炼能耗高达12000 kWh/吨。。 。。。。。
氢脆敏感性：高温高压情形中氢扩散导致脆化，，，，，，需开发外貌氮化/钌合金化手艺。。 。。。。。
超大规格制造：海内最大钛方块尺寸2000mm?，，，，，，落伍美国17.5%。。 。。。。。
2. 未来趋势
绿色制造：氢化脱氢（HDH）手艺2030年目的本钱降至￥80/kg，，，，，，碳足迹镌汰30%。。 。。。。。
抗辐照质料：TiB?增强钛基复合质料（耐温>2400℃）支持DEMO聚变堆建设。。 。。。。。
智能化生产：AI控温轧制+数字孪外行艺，，，，，，实现大尺寸钛方块形变误差≤0.1mm。。 。。。。。
结语
海洋工程与核能科技用钛方块以极端情形适配性为焦点，，，，，，海内在深潜器质料（Ti80）、核级薄板（TA5）领域已实现手艺并跑，，，，，，未来需聚焦低本钱熔炼、抗辐照复合质料及超大规格制造三大偏向。。 。。。。。随着HDH接纳手艺普及和聚变堆质料突破，，，，，，钛方块将在深海能源开发与零碳核能中饰演不可替换的战略角色。。 。。。。。
