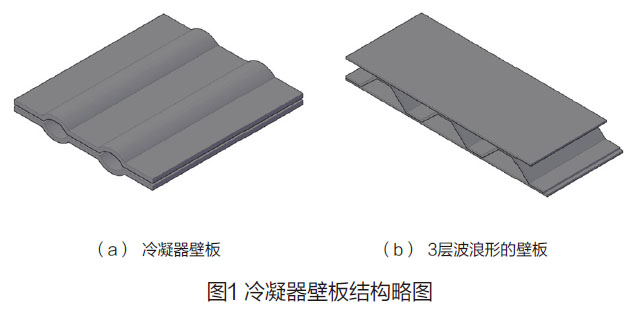

宇航装置中的冷凝器凭证仪表和特殊要求装置在仓室的内外外貌，，，，，，，这些部位必需遭受划定的温度规范。。。。。。。因此，，，，，，，由这些壁板结构重复建成圆柱体型内外部薄壳体并形成温度调理系统的装置。。。。。。。冷凝器壁板结构上提出2层无缝毗连，，，，，，，在长度上相邻两部分之间要有沟槽，，，，，，，以便热介质循环（图1a）。。。。。。。

沟槽截面具有划定几何形状，，，，，，，一个沟槽自己可以具有一个或两个面。。。。。。。使用质料为钛合金TC3，，，，，，，冷却片的厚度为1~1.5mm。。。。。。。

制造壁板古板工艺历程包括两层板在轧制中毗连，，，，，，，由于轧制毗连不可包管在焊接条件下的沟槽几何尺寸 ，，，，，，，造成在随后工序中报废率高抵达70%~80%。。。。。。。

在某些装置中，，，，，，，冷凝器的功效被制成3层海浪形壁板（图1b）。。。。。。。这里，，，，，，，用于温度调理介质的通常为液态氮。。。。。。。别的，，，，，，，这样的结构也用于主整流罩的外壳。。。。。。。模具结构是海浪形圆柱体或锥体，，，，，，，用铆钉与壳体内部平滑毗连，，，，，，，用氩弧焊与壳体外部毗连。。。。。。。焊缝的极限密封水平限制在零件的使用限期内。。。。。。。钳工的铆接事情量很大。。。。。。。

况且现有手艺接纳熔化焊接，，，，，，，毋容置疑，，，，，，，在焊缝处，，，，，，，严重损害了质料的力学性能，，，，，，，尤其是攻击韧性降低显着；；；；；；且沿着焊缝留下了应力侵蚀源，，，，，，，从而降低了抗应力侵蚀寿命。。。。。。。该要领所制海浪形沟槽尺寸精度难以控制。。。。。。。

一、2层壁板新的制造工艺

提出的工艺计划，，，，，，，归结到随后在一个工位上细密闭合模具并在氩气情形下使得气体供应转到毛坯沟槽成形处，，，，，，，在900~930℃以及1~1.5MPa的氩气气体压力下成形20~30min；；；；；；在两层板间气体压力作用下，，，，，，，举行扩散焊接工序。。。。。。。

因此，，，，，，，沟槽漫衍精度及其几何形状由模具精度来确定，，，，，，，精度得以大幅度提高，，，，，，，并且在固相中的扩散焊接没有破损质料的组织，，，，，，，抵达与母体质料等强度，，，，，，，以包管高水平侵蚀寿命及几何形状。。。。。。。

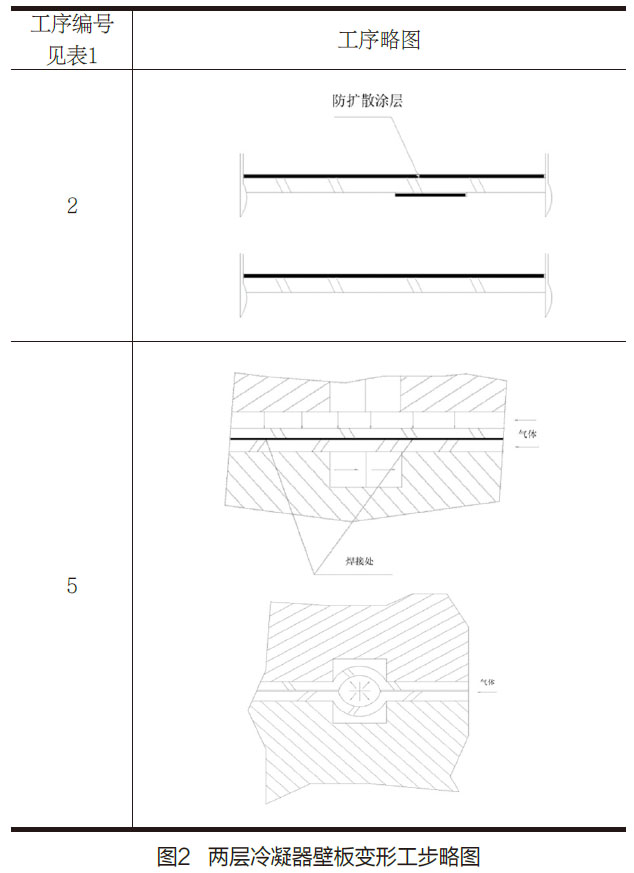

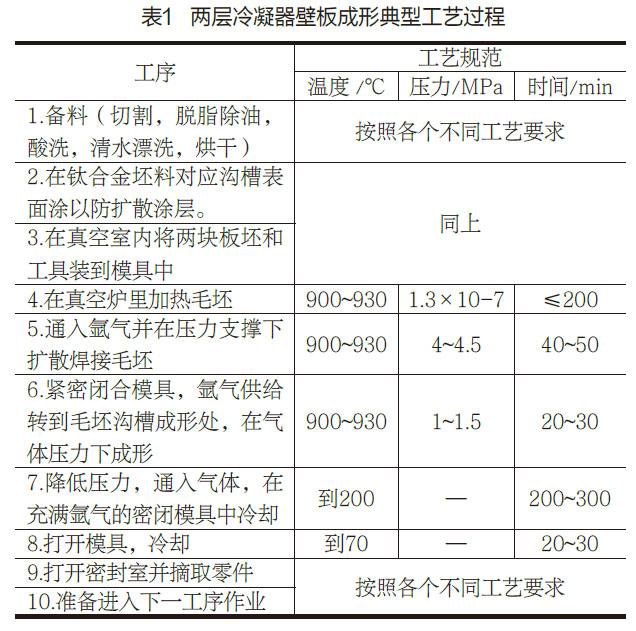

表1给出加工办法和规范。。。。。。。

整个钛合金壁板成形工艺历程包括：施以防扩散涂层（氮化钛），，，，，，，将钛含量约80%的氮化钛，，，，，，，在500℃真空炉内施涂于对应板坯沟槽外貌；；；；；；在氩气中焊接或在必需的温度中加热一段时间，，，，，，，在气体压力下的真空中焊接。。。。。。。

应当指出，，，，，，，在固相中的扩散焊接没有破损质料的组织，，，，，，，抵达等强度，，，，，，，以包管高水平侵蚀寿命及几何形状。。。。。。。

二、3层冷凝器壁板新的制造工艺

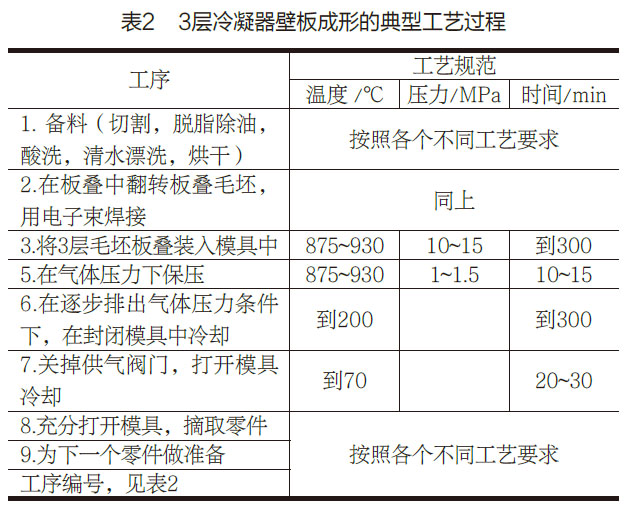

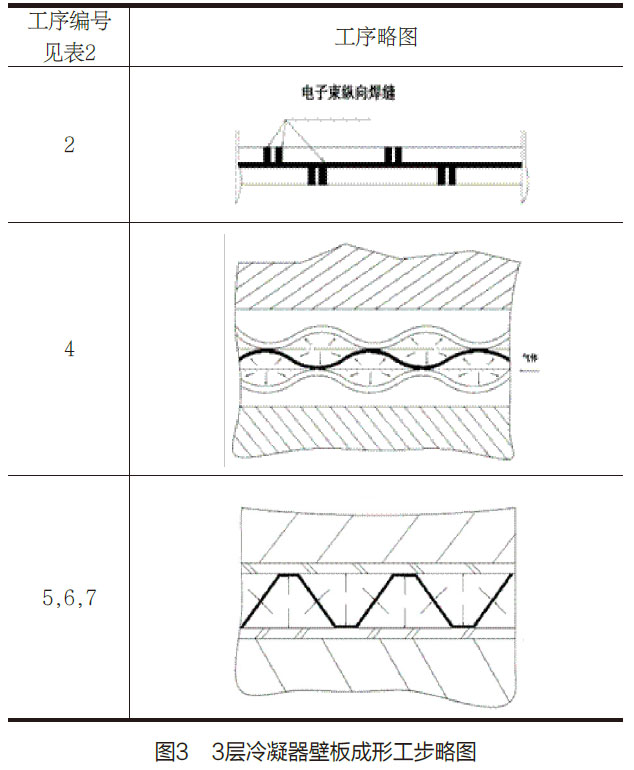

设计了海浪形壁板新的结构并制订了新的工艺。。。。。。。细密闭合模具并在氩气情形下使得气体供应转到毛坯沟槽成形处，，，，，，，即在875~930℃以及1~1.5MPa的气体压力下拉深成形20min，，，，，，，保压10~15min。。。。。。。工艺历程还包括板叠中板材的气体扩散焊接。。。。。。。工序排列和规范列于表2，，，，，，，主要工序略图见图3。。。。。。。

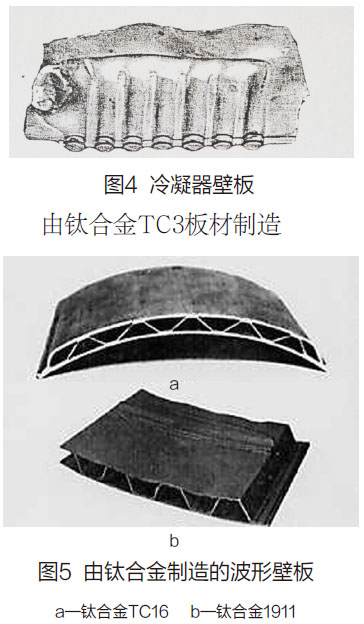

制造冷凝器壁板和海浪形壁板配合工序包括：毗连和成形。。。。。。。在第一种情形下，，，，，，，用扩散焊接毗连板叠；；；；；；在第二种情形下，，，，，，，用熔化焊接。。。。。。。与用气体成形工艺作用效果是一样的。。。。。。。冷凝器的两层壁板和3层壁板工业实样划分示于图4和图5，，，，，，，使用板厚1mm；；；；；；在设计的高度10~30mm时，，，，，，，结构的外廓尺寸抵达500×500mm。。。。。。。

三、结论

与古板的制造要领相较量，，，，，，，由于接纳新的结构和工艺，，，，，，，零件毗连部位的强度增添30~50%；；；；；；零件的质料消耗镌汰20~30%；；；；；；由于去除了熔化焊接和铆接工序，，，，，，，毗连处的精度提高 2~4倍；；；；；；零件数目镌汰到1/5~1/10；；；；；；由于同样的制造工序制造劳动量镌汰了1/2~2/3，，，，，，，并且镌汰了装配和精加工事情量。。。。。。。

相关链接
