PP电子酷热金矿

热门搜索词： 钛板钛锻件钛方块钛环钛饼钛桶钛法兰钛棒

首页 >> 新闻资讯 >> 手艺资料

TA2钛板室温拉伸要领及速率对试验效果的影响

宣布时间：2023-03-01 06:27:10 浏览次数：

单向静拉伸试验是工业上应用最普遍的金属力学性能试验要领之一，，，，，，，，其中抗拉强度代表金属质料在外力作用下对抗变形和破损的能力，，，，，，，，屈服强度代表金属质料起始塑性变形抗力，，，，，，，，伸长率考量的是质料断裂前爆发塑性变形的能力[1]。。。。。。。

TA2钛板

1、试验

1.1 试样制备

选择 6个批号经退火热处置惩罚，，，，，，，，规格为δ8的TA2钛板材，，，，，，，，每个批号分成两组，，，，，，，，一组凭证国标 GB/T228.1中表 D.2 矩形横截面比例试样中的 P7加工试样，，，，，，，，试样宽度20mm，，，，，，，，平行段长度 70 mm。。。。。。。另一组凭证美标ASTM E8/E8M-16a 加工成宽度为 12.5 mm，，，，，，，，标距为50 mm的试样。。。。。。。

1.2 试验装备

接纳美特斯 CMT5205电子拉力试验机，，，，，，，，配备 0.5级 20 kN负荷传感器和 0.5级标距为 50 mm的电子引伸计。。。。。。。

1.3 试验计划

GB/T228.1-2010中要领 A界说了两种差别的应变速率控制模式，，，，，，，，基于引伸计反响获得的应变速率^e_Le 和凭证平行部分预计的应变速率 ^e_Le 。。。。。。。关于不可直接控制应变速率的试验机可通过^e_Le 与平行长度L_c的乘积获得恒定的横梁位移速率。。。。。。。应变速率在试验的差别阶段有着差别的要求，，，，，，，，要领 A中给出了 4种速率规模，，，，，，，，划分适用于试验的各个阶段[3]。。。。。。。本试验接纳试样平行长度和应变速率估算横梁位移速率V_c。。。。。。。

V_c=L_c×^e_Le （1）

式中： ^e_Le 为平行长度估算的应变速率；；；；；；；； L_c为试样平行长度。。。。。。。

接纳国标举行拉伸试验时，，，，，，，，使用公式 1盘算屈服前横梁位移速率可选择规模为 0.235 2~1.26 mm/min，，，，，，，，屈服后为 0.84~33.786 mm/min。。。。。。。凭证美标举行试验时屈服前应变速率盘算规模为 0.5~1 mm/min，，，，，，，，屈服后2.5~25 mm/min[4]。。。。。。。

本次试验选用 6个批号的 TA2板材加工成拉伸试样，，，，，，，，每个批号划分加工成一个国标试样和两个美标试样。。。。。。。接纳国标拉伸时，，，，，，，，屈服前速率选用 0.3 mm/min。。。。。。。接纳美标拉伸试验时，，，，，，，，其中一个试样拉伸试验时屈服前速率选用 0.3 mm/min，，，，，，，，另外一个试样拉伸试验时，，，，，，，，其中三个批号屈服前拉伸速率选用 0.6 mm/min，，，，，，，，另外三个批号屈服前拉伸速率选用 0.9 mm/min，，，，，，，，划分用于国标试验要领的比对和接纳相同要领时比对拉伸速率对屈服和抗拉强度的影响。。。。。。。试样屈服后应变大于 2%时摘取引伸计，，，，，，，，屈服后拉伸速率所有选用10 mm/min。。。。。。。

2、试验效果与讨论

2.1 试验效果

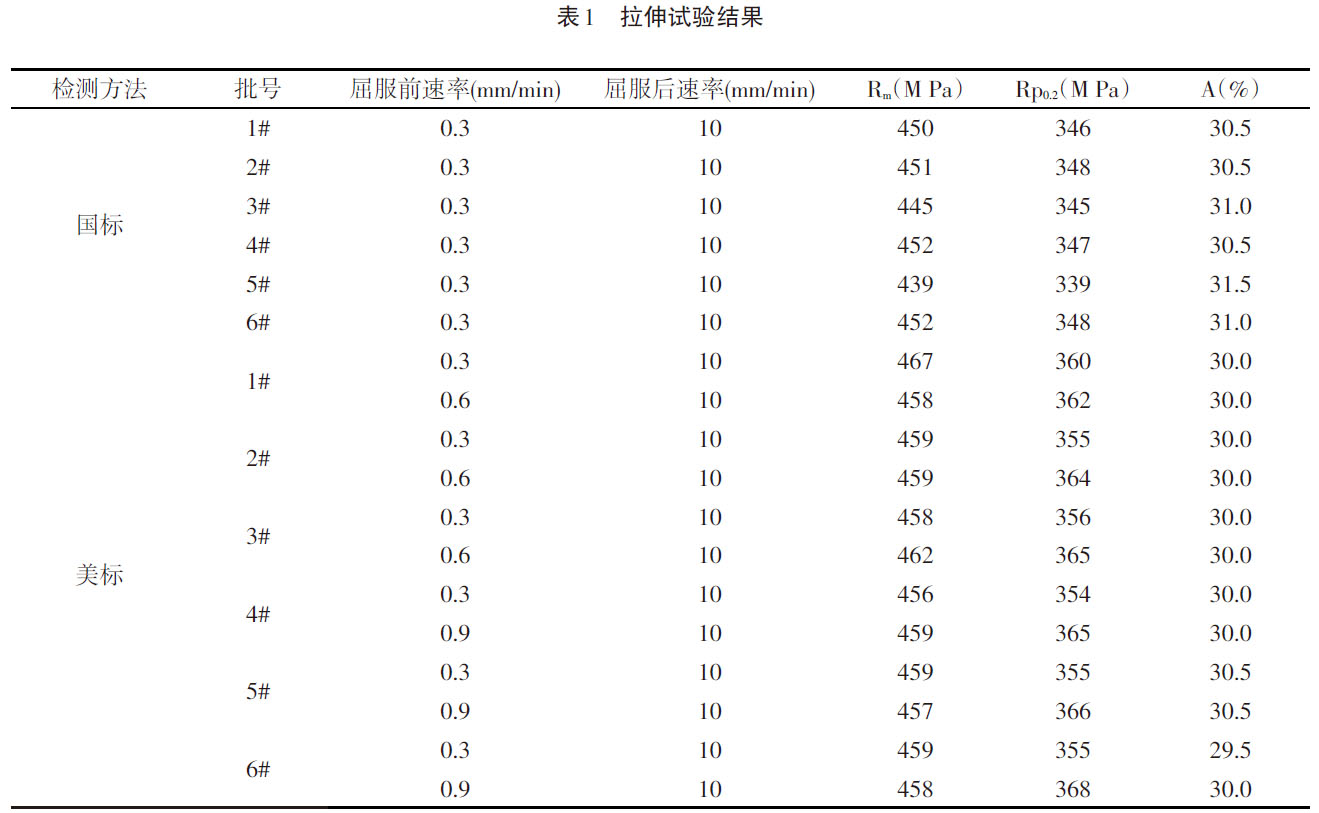

拉伸试验效果如表1所示。。。。。。。


2.2 国标与美标试验要领对拉伸效果的影响

由表 1可以看出，，，，，，，，美标试验要领比国标试验要领在抗拉强度 R_m和屈服强度 R_P0.2效果中泛起出整体偏大征象，，，，，，，，批号差别，，，，，，，，偏洪流平差别。。。。。。。对国标和美标两种宽度的试样举行理想化处置惩罚，，，，，，，，国标试样宽度为20mm，，，，，，，，宽度和厚度比值较大，，，，，，，，将试样的受力情形简化为只受纵向的应力，，，，，，，，处于平面应力状态。。。。。。。美标的试样宽度为 12.5mm，，，，，，，，宽度和厚度比值变。。。。。。。，，，，，，横截面靠近于正方形，，，，，，，，拉伸试样原来所受的单向应力状态被破损，，，，，，，，泛起三向应力状态，，，，，，，，在三向应力状态下，，，，，，，，质料的塑性变形较量难题，，，，，，，，为了继续塑性变形，，，，，，，，就必需提高轴向应力，，，，，，，，最终的效果体现为美标的抗拉强度和屈服强度都比国标的要高[5]。。。。。。。

2.3 拉伸速率对拉伸试验效果的影响

接纳美标试验要领试验时，，，，，，，，屈服前速率为 0.6mm/min 比 0.3 mm/min 屈服强度平均约莫 7 M Pa。。。。。。。

0.9 mm/min 比 0.3 mm/min 屈服强度平均约莫 11 MPa，，，，，，，，随着应变速率的增大，，，，，，，，屈服强度随之增大，，，，，，，，且有减缓趋势。。。。。。。其主要缘故原由是随着应变速率的增添，，，，，，，，晶体开动的位错源数目增多，，，，，，，，滑移系增多，，，，，，，，差别位错源释放出的位错，，，，，，，，导致位错密度增大，，，，，，，，位错之间形成位错锁、位错塞积或缠结等交互作用，，，，，，，，阻碍位错运动能力增强，，，，，，，，这就需要更大的外力才华继续维持其应变[2][3][6]，，，，，，，，这也从一定水平上诠释了屈服强度随应变速率的增大而增大的缘故原由。。。。。。。屈服后，，，，，，，，应变速率相同，，，，，，，，抗拉强度和断后伸长率则不受影响。。。。。。。

3、结论

（1）划分接纳国标与美标试验要领举行TA2钛板材拉伸试验时，，，，，，，，在应变速率相同的情形下，，，，，，，，美标试验要领比国标试验要领在抗拉强度 R_m和屈服强度 R_P0.2效果中泛起出整体偏大情形，，，，，，，，批号差别，，，，，，，，偏洪流平差别。。。。。。。断后伸长率国标比美标大 0.5%~1.5%，，，，，，，，屈服强度和抗拉强度的差值基本坚持一致。。。。。。。

（2）钛及钛合金具有一连屈服特征，，，，，，，，接纳美标要领拉伸时，，，，，，，，屈服前，，，，，，，，差别应变速率对屈服强度的影响较为显着，，，，，，，，0.6 mm/min比 0.3 mm/min举行试验时屈服强度平均约莫 7 M Pa；；；；；；；；0.9 mm/min比 0.3 mm/min屈服强度平均约莫 11 M Pa，，，，，，，，随着应变速率的增大，，，，，，，，屈服强度随之增大，，，，，，，，且有减缓趋势。。。。。。。屈服后，，，，，，，，应变速率相同，，，，，，，，抗拉强度和断后伸长率则不受影响，，，，，，，，从而也体现出随着屈服前应变速率的提高。。。。。。。

参考文献

[1]束德林.工程质料力学性能[M]. 北京：机械工业出书社，，，，，，，，2017：9-23.

[2]刘智恩.质料科学基础[M]. 陕西：西北工业大学出书社，，，，，，，，2007：212-233.

[3]GB/T228.1-2010 金属质料室温拉伸试验要领第 1 部分：室温试验要领[S].

[4]ASTM E8/E8M-16a StandardTestMethodsforTensionTesting ofMetallicMaterials[S].

[5]武延民.钢结构脆性断裂的力学机理及其工程设计要领研究[D].清华大学，，，，，，，，2005 .

[6]张先锋，，，，，，，，徐魁龙，，，，，，，，陈庆垒，，，，，，，，孙前进 .应变速率对 TC4合金拉伸试验的影响 [J].热加工工艺，，，，，，，，2014，，，，，，，，43（22）:79 .

本文链接：/ziliao/339.html

相关链接

2023-02-15 05:23:56 定制航空化工用TA2钛板钛桶钛棒按图纸批量生产
2023-02-02 18:45:06 PP电子炽热金矿钛定制耐侵蚀TA2/TA7纯钛板 TC4钛合金板恣意尺寸零切
2023-02-02 09:34:38 TA2纯钛板的化学因素拉伸性能与焊接工艺

Copyright @ 2021　PP电子炽热金矿　版权所有 ICP备案号：陕ICP备16019465号互联网谋划企业电子标识编号：610301100065616

互联网谋划企业电子标识编号：610301100065616

公安备案号：610303502000257

钛锻件网站在线统计

@ 2021 PP电子炽热金矿版权所有

: 在线客服

海内销售部(290979866)

国际销售部(290979866)

现货供应部(290979866)

售后效劳部(290979866); 客服电话

天下免费效劳热线
0917 - 3390168; 扫一扫

yongyiti.com
PP电子炽热金矿钛手机网; 返回顶部

【网站地图】【sitemap】
