随着全球浅层油气资源的逐渐镌汰，，，，，，，，油气资源勘探开发一直向深地深海生长，，，，，，，，高温高压油气田和深海油田的占比一直提高，，，，，，，，部分井深已经凌驾9 km，，，，，，，，地层压力凌驾140 MPa，，，，，，，，地层温度凌驾200 ℃ [1] 。。。。。。。自20世纪50年月末，，，，，，，，天下石油钻采的井深一直增添，，，，，，，，现在天下上钻采的最深井属于阿联酋阿布扎比国家石油公司（ADNOC）在Upper Zakum油田勘探开采出的人工岛UZ-688井，，，，，，，，其水平井完钻井深（斜深）达15.24 km [2] 。。。。。。。中国2022年原油产量达2.04×10 8 t，，，，，，，，完成了“七年行动妄想”主要节点目的，，，，，，，，其中非通例油气藏（如高含H2S、CO2和Cl^-）一连快速上产。。。。。。。中国油气开采的探井钻探深度一直刷新纪录，，，，，，，，如2023年5月中石油在新疆塔克拉玛干沙漠开钻了设计井深11.1km的深地塔科1井，，，，，，，，同年7月中石油在四川盆地剑阁县开钻了设计井深10.52 km的深地川科1井 [3–4] 。。。。。。。

在超深井的高温高压服役情形中，，，，，，，，石油管材会受到多相协同冲洗侵蚀，，，，，，，，通俗碳钢质料在冲洗侵蚀下会爆发侵蚀失效甚至是断裂，，，，，，，，不知足油气行业选材要求。。。。。。。好比2009年投产的渤海某油田中两个生产平台，，，，，，，，共85口井大部分爆发出砂以及筛管被冲蚀穿孔征象，，，，，，，，地上装备也造成不小的损失 [5] 。。。。。。。镍基质料虽具有优异耐蚀性，，，，，，，，但其本钱高、难加工和低温脆化，，，，，，，，倒运于石油能源行业的一连生长 [6–7] 。。。。。。。

钛合金具有高强度、低密度、低弹性模量、优良的耐蚀性和耐热性能，，，，，，，，可以在降低油管自重的同时，，，，，，，，有用避免大大都原油介质引起的侵蚀（含硫化物、氯化物、H₂S和CO₂ 等） [8–9] 。。。。。。。早在20世纪80年月，，，，，，，，外洋学者Hass等 [10] 就叙述了近海石油钻井平台的结构清静和装备保养等与侵蚀有关，，，，，，，，为此选用钛合金以解决这一侵蚀问题，，，，，，，，由此最先了钛合金在油气行业的应用。。。。。。。在“十三五”时代，，，，，，，，中国钛合金油套管、钻杆等特殊管的应用规模一连扩大。。。。。。。

虽然中国钛工业生长相对较晚，，，，，，，，但拥有富厚的钛资源，，，，，，，，抗危害能力强，，，，，，，，现在已形玉成球规模最大，，，，，，，，工业链完整的钛工业系统。。。。。。。随着油气资源勘探开发一直向深地深海生长，，，，，，，，钛合金在油气行业有更辽阔的应用远景。。。。。。。

本文总结了钛合金在油气行业的应用及研究希望，，，，，，，，指出钛合金在油气行业应用的局限性及刷新步伐，，，，，，，，提出中国钛合金在油气行业的下一步生长建议。。。。。。。

1、 钛合金在油气行业的应用优势

钛合金具有低密度、高比强度和优异耐蚀性等特点，，，，，，，，在中国钛材储量富厚，，，，，，，，具有极高的战略价值。。。。。。。相较于通俗碳钢、铝合金和镍基合金等质料，，，，，，，，钛合金在油气行业具有较大的应用优势，，，，，，，，主要体现在4方面。。。。。。。

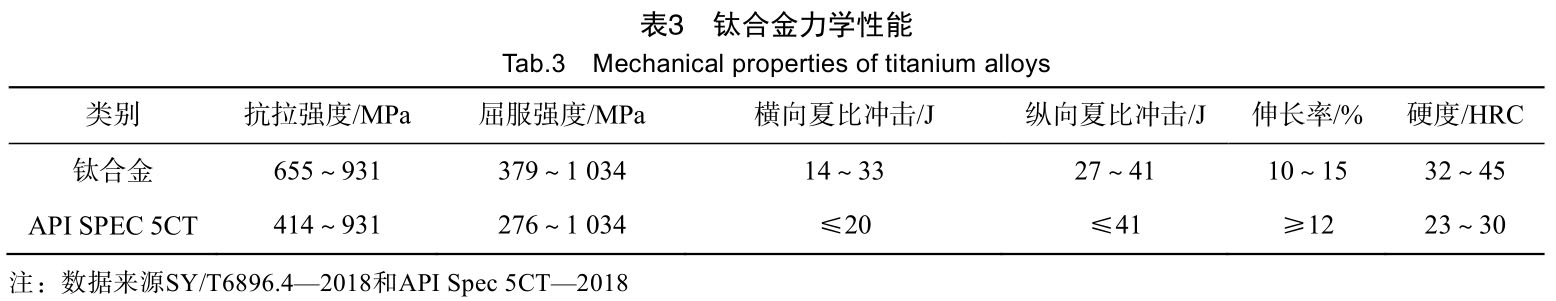

（1）减轻管柱自重，，，，，，，，降低管柱应力。。。。。。。钛合金的密度（4.5 g/cm³）约为钢（7.85 g/cm³ ）的60%，，，，，，，，镍合金（8 ~ 9 g/cm³）的50%，，，，，，，，可以有用降低石油管柱自重，，，，，，，，钛合金的比强度约为366 (N·m)/kg，，，，，，，，其比强度高于超硬铝合金和高强度合金钢等其他金属质料，，，，，，，，可制备出轻质、比强度高和刚性好的钛合金钻井平台零部件 [11–12] 。。。。。。。据现场报道，，，，，，，，元坝205-2油气井已乐成将钛合金油管入井，，，，，，，，经环空检测套管和油管之间无起压征象，，，，，，，，此次为中国首次在超深高含硫油气井使用钛合金质料，，，，，，，，证实其可取代镍基合金管材 [13] 。。。。。。。

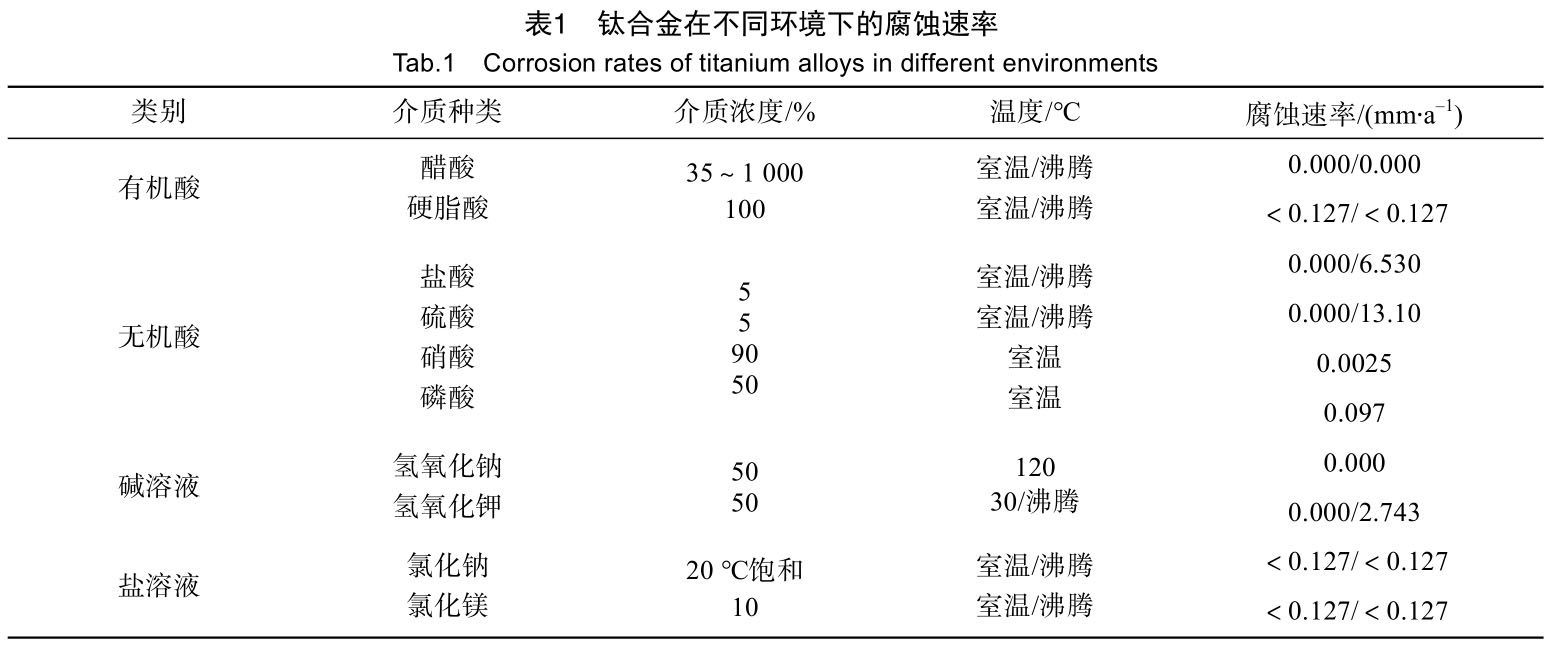

（2）耐蚀性优良，，，，，，，，使用寿命长。。。。。。。钛合金具有优异的耐蚀性能，，，，，，，，由于其外貌自然天生致密的TiO₂薄膜，，，，，，，，通俗情形下钛合金外貌氧化膜具有一定的自修复能力，，，，，，，，其服役温度未凌驾315 ℃时仍具有此特征。。。。。。。因此，，，，，，，，在大大都含硫化物原油介质下钛合金体现出极低的侵蚀速率，，，，，，，，在一些侵蚀介质中具有较低的侵蚀速率（见表1） [14] 。。。。。。。表1中的数据来自于中国宝钛集团有限公司冯秋远在2023中国钛谷国际工业展览会报告《宝钛海洋装备产品研制及应用希望》，，，，，，，，其中，，，，，，，，完全耐侵蚀：侵蚀速率在0.127 mm/a；；；；；较量耐侵蚀：侵蚀速率在0.127 ~ 1.27 mm/a；；；；；不耐侵蚀：侵蚀速率在1.27 mm/a以上，，，，，，，，以为不可使用。。。。。。。（3）γ射线吸收率小，，，，，，，，提高勘探准确度。。。。。。。在石油勘探和开发测井中，，，，，，，，探测地层的自然γ射线是获得地层含油数据主要手段之一。。。。。。。由于钛合金是一种非铁磁质料（TC4钛合金的磁化率为3.2×10 ^–6 cm³ /g），，，，，，，，对自然γ射线吸收率小，，，，，，，，阻止了测井仪外壳磁化率过大爆发的屏障效应，，，，，，，，因此其探测迅速度提高，，，，，，，，提高越多，，，，，，，，所获得的数据准确度也就越高，，，，，，，，提高了勘探准确度 [15–16] 。。。。。。。

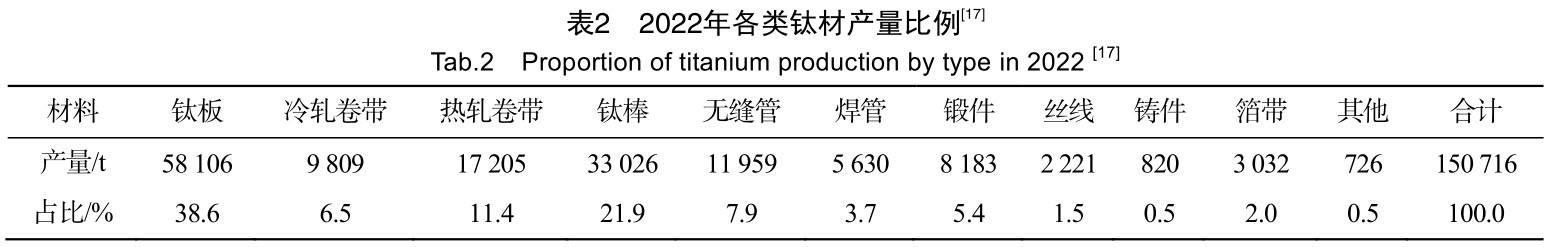

（4）储量富厚，，，，，，，，生长潜力大。。。。。。。中国钛资源储量天下第一，，，，，，，，钛合金产品产量逐年增添。。。。。。。2022年中国生产钛矿314.4×10⁴ t，，，，，，，，同比增添10.1 %；；；；；海绵钛17.5×10⁴t，，，，，，，，同比增添25.3%；；；；；钛锭14.5×10⁴ t，，，，，，，，同比增添19.5%；；；；；钛白粉386×10⁴ t，，，，，，，，同比增添1.8%；；；；；钛加工材15.1×10⁴t，，，，，，，，同比增添11%，，，，，，，，其中钛材以板带卷、棒材和管材为主（见表2）。。。。。。。

2、 钛合金在油气行业的应用现状

钛合金具有优异的综合特征，，，，，，，，在石油钻采领域获得了大宗应用，，，，，，，，如钻杆、隔水管、油管、换热器和一连管等，，，，，，，，海内外研究者对钛合金在石油钻采领域的应用举行了适用性研究。。。。。。。

2.1 钻杆

非通例油气藏具有特殊钻井要求，，，，，，，，要研发出新型耐蚀钻杆，，，，，，，，一些海内外研究者以为钛合金质料可以替换钢钻杆。。。。。。。1991年10月，，，，，，，，Grant Prideco公司和RTI能源系统公司接纳热滚压工艺制造出Ti-6Al-4V钛合金钻杆，，，，，，，，具有轻质、挠性和耐蚀性好等特征，，，，，，，，在美国Kansas州以短半径水平井举行多次应用，，，，，，，，并且TorchDrilling效劳有限公司在其弯曲部分首次使用了钢钛混淆钻杆 [18–19] 。。。。。。。中国石油集团石油管工程手艺研究院领头研制了国产105 ksi级钛合金钻杆，，，，，，，，在西部油田顺遂完成了井深为7.1 km的三开定向造斜侧钻使命并乐成出井，，，，，，，，侧钻施工进尺从6.638 km提升到6.753 km，，，，，，，，实现了一次重大应用的手艺突破 [20] 。。。。。。。以钢钻杆作比照组，，，，，，，，研究钛合金钻杆的降摩减阻、对抗变形和轴向力转达能力及其影响因素，，，，，，，，发明钻井液密度为1.30g/cm³ 时，，，，，，，，钛合金钻杆的接触力总值（407.4 kN）比钢钻杆（499.8 kN）小了34.8%，，，，，，，，可以知足石油自然气工业-钛合金钻杆的标准（GB/T41343—2022）要求 [21] 。。。。。。。参照NACE MR0175 VII标准中划定的侵蚀要领，，，，，，，，对TC4钛合金举行侵蚀处置惩罚，，，，，，，，并比照API-SPEC中钢钻杆管体力学性能的标准，，，，，，，，对经由侵蚀处置惩罚的TC4钛合金试件举行力学性能评价，，，，，，，，其屈服强度、拉伸强度、伸长率、攻击吸收功和硬度均不低于X级钢，，，，，，，，知足石油钻杆的力学性能要求 [22] 。。。。。。。

2.2 油套管

20世纪80年月中期，，，，，，，，外洋已经将钛合金油井管（包括油管和套管）用于高温高压含H₂S、CO₂ 和Cl ^– 酸性情形中，，，，，，，，并发明在钛合金中添加Mo和Pd制备的Ti-6Al-4V-0.05Pd钛合金和Ti-6Al-2Sn-4Zr-6Mo-0.05Pd钛合金，，，，，，，，在高温高压酸性情形中具有优异的抗局部侵蚀和耐高温性能，，，，，，，，均高于高镍合金（如合金C276） [23] 。。。。。。。中国各大钢材公司及研究所也在致力于钛合金油管质料的研究，，，，，，，，如中国宝钛集团有限公司、中国船舶集团有限公司第七二五研究所和中国有研工程手艺研究院有限公司等，，，，，，，，并加入制订了钛合金油套管的相关手艺标准，，，，，，，，如SY/T6896.3—2016、SY/T6896.4—2018（见表3）和GB/T26057—2010等。。。。。。。

高文一律 [24] 研究了TC4钛合金在差别条件的地层水CO₂ 情形中的匀称侵蚀速率，，，，，，，，参考NACESP 0775—2013标准将TC4钛合金判断为稍微侵蚀，，，，，，，，并在720 h试验后，，，，，，，，对TC4钛合金举行应力侵蚀开裂（SCC）性能评价，，，，，，，，视察其外貌形貌未发明笔直于张应力偏向的微观裂纹（见图1），，，，，，，，说明TC4钛合金在苛刻情形中体现出优异的耐蚀性。。。。。。。

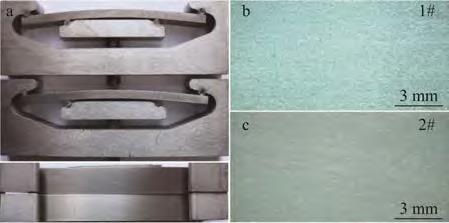

图1 720 h试验后TC4钛合金四点弯曲SCC试样的侵蚀形貌[24]

Fig.1 Corrosion morphology of four-point bending SCC specimens of TC4 titanium alloy after 720 h test [24]

2.3 隔水管

深海石油钻采对装备性能要求更高，，，，，，，，其中钻井隔水管作为毗连海上浮式钻井平台和海底入口的要害装置，，，，，，，，是全套钻井装备中较为薄弱的部分，，，，，，，，须战胜低温高压和海水潮汐对管道的侵蚀等难题 [25–26] 。。。。。。。

现在，，，，，，，，美国、俄罗斯和中国已经研发出一些适用于海洋工程的钛合金质料，，，，，，，，如美国北海油田在半潜式平台使用Ti-6Al-4VELL (Gr23)隔水管，，，，，，，，整套钻井装备降低了约50%，，，，，，，，其服役年限抵达了25 a之久。。。。。。。中国深海石油钻采进入了“深水时代”，，，，，，，，如“深海一号”、宝岛21-1和“；；；；；缓拧钡认嗉掏恫，，，，，，，，完成了深海深层石油勘探开发的战略性目的。。。。。。。中国宝钛集团有限公司同时将不锈钢、Cu-Ni合金、Al合金和工业纯钛在高速流动的海水（海水温度27 ℃，，，，，，，，流速7.93 m/s，，，，，，，，试样转速为1140 r/min）中举行60d耐蚀性试验，，，，，，，，效果批注相比于其他3种金属质料，，，，，，，，钛及钛合金具有优异的耐孔蚀、耐间隙侵蚀、耐匀称侵蚀和耐晶间侵蚀等性能（见表4）。。。。。。。进一步将TA3、TA7、TC4和Ti-4Al-3Mo-1V钛合金在海洋大气中试验7d，，，，，，，，发明4种钛合金均未爆发点蚀。。。。。。。因此，，，，，，，，钛合金隔水管适用于深海石油钻采，，，，，，，，可以阻止海水对管道的侵蚀。。。。。。。

2.4 一连管

因一连管装备具有可带压作业、可靠性和柔韧性等特征，，，，，，，，一连管手艺成为油气田勘探开发中必不可少的提质增效手艺，，，，，，，，也是近几年国际石油能源工程的主要课题 [27] 。。。。。。。20世纪60年月，，，，，，，，外洋最先将一连管应用于油气能源方面，，，，，，，，美国RMI公司使用新的管材轧制手艺（热旋转-压力穿孔），，，，，，，，乐成研制了长度为1.83～3.05 km的钛合金一连管（见图2），，，，，，，，经美国侵蚀工程师协会NACE认定它关于H₂S、CO₂ 和Cl^-的抗侵蚀能力凌驾C276镍基合金 [28] 。。。。。。。“十四五”妄想以来，，，，，，，，中国石油集团工程质料研究院有限公司团结海内优异科研院所和企业起劲落实“石油开接纳超长钛合金一连管开发及工业化”项目，，，，，，，，以高质量项目推动高质量生长，，，，，，，，为中国苛刻情形油气井资源开采提供强力包管。。。。。。。有研工程手艺研究院有限公司通过搭建平台、装备调研及要害工艺手艺攻关，，，，，，，，在2022年首次完成200 m钛合金一连油管试产。。。。。。。河北华通线缆集团股份有限公司自主研发了一种钛一连油管生产要领，，，，，，，，针对天下钛一连管日益增添的优势，，，，，，，，通过刷新装备手艺和控制工艺蹊径，，，，，，，，乐成系列化、自动化不中止地制造出高品质钛一连管产品，，，，，，，，并且能知足工况的强度和侵蚀要求 [29] 。。。。。。。

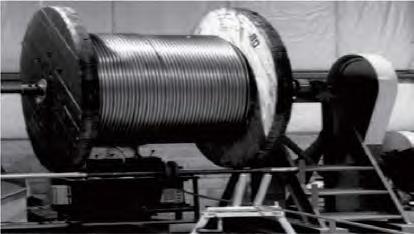

图2 RMI公司生产的Φ25 mm钛合金一连管[28]

Fig.2 Titanium alloy continuous tube with Φ25 mm from RMI [28]

2.5 换热器

在油气田勘探开采历程中，，，，，，，，冬季外输时因温度低原油会在管壁上凝固结蜡，，，，，，，，增添石油开采历程中的流阻和热损失，，，，，，，，降低最终的出油率和清静性 [30–31] 。。。。。。。

因此，，，，，，，，温度低或者是原油运送距离较远的井场，，，，，，，，需要接纳换热器对其举行加热。。。。。。。在20世纪70年月初，，，，，，，，美国就在北海油田钻采中使用了钛合金列管式和板式换热器（约100个），，，，，，，，可以阻止爆发原油集输历程中常泛起原油结蜡、集输管道壅闭和原油爆发率低等问题 [32] 。。。。。。。为解决在中东高硫原油开采中泛起的常顶系统换热器低温侵蚀问题，，，，，，，，中国石油化工股份有限公司镇海炼化分公司 [33] 划分选用了通俗管壳式（U型）换热器（板束材质为10号碳钢）、全焊接板式换热器（板束材质为SMO254超等奥氏体不锈钢）和纠葛管式换热器（板束材质为钛材），，，，，，，，现实应用发明与前2种换热器相比，，，，，，，，钛材纠葛管式换热用具有使用寿命长、传热效率高和耐蚀性能好等优点。。。。。。。胡文亨等 [34] 设计了一组钛合金螺旋盘管原油换热器，，，，，，，，能提高钛合金换热器的承压能力和传热性能，，，，，，，，响应传热和流阻测试试验批注，，，，，，，，管程雷诺系数取2000 ~ 2500和流速为1.0 ~ 1.3 m/s时，，，，，，，，换热器的传导系数较大，，，，，，，，爆发的流阻较。。。。。。。50 ~ 75 kPa），，，，，，，，不会对原油运输爆发影响。。。。。。。

2.6 油气行业其他应用

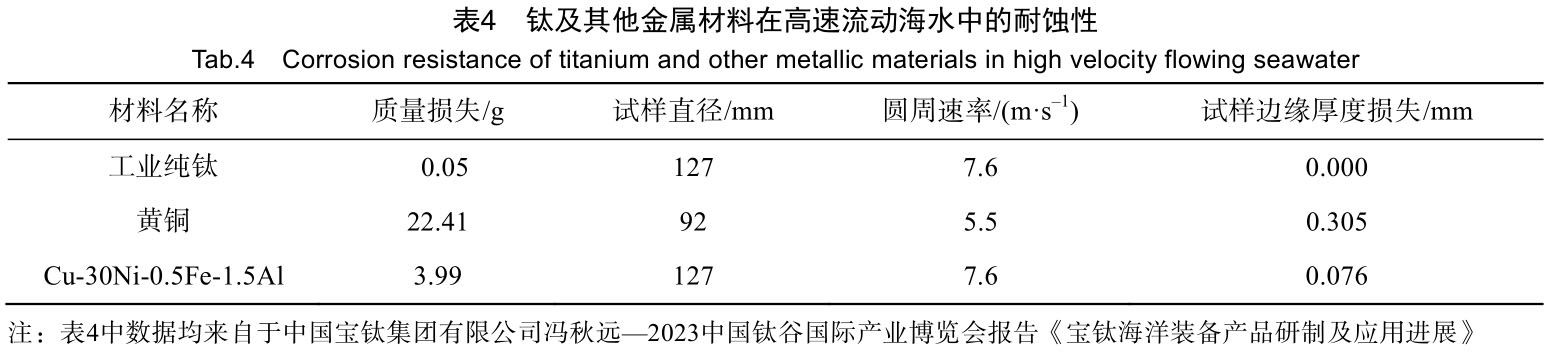

中国宝钛集团有限公司与钢铁工业综合研究所、中国船舶工业集团公司第十一研究所已相助开展接纳钛合金替换铜合金制造海洋管路系统，，，，，，，，运行近3年经评价检测未发明裂纹、孔洞及侵蚀情形爆发，，，，，，，，这是中国钛合金海水管路的首次综合性应用，，，，，，，，对提升质料及装备手艺具有重大意义 [35] 。。。。。。。别的，，，，，，，，钛合金在石油储罐、钻机和集输管线等油气田领域也有所应用 [36–37] 。。。。。。。

3、 钛合金保存的问题及刷新步伐

3.1 钛合金在油气行业应用的局限性

钛合金优异的耐蚀性泉源于其外貌氧化膜；；；；；，，，，，，，，但其厚度仅为几个纳米，，，，，，，，因此，，，，，，，，在有磨损时极易爆发侵蚀，，，，，，，，导致其耐冲蚀性能较差。。。。。。。Liu等 [38] 报道了钛合金钻杆失效案例，，，，，，，，在侵蚀情形和应力作用的卑劣工况下，，，，，，，，其外貌保存的微裂纹向内扩展导致失效（见图3）。。。。。。。张兴堂等 [39] 报道了中石化西南石油局中江气田由于压裂砂多、地层压力高、气体流速大和携砂能力强，，，，，，，，导致装备在高速气流携砂的一直攻击下造成严重的冲蚀问题，，，，，，，，严重影响了装备运行，，，，，，，，对油气田的清静生产带来极大隐患。。。。。。。赵国仙等 [40]发明TC4钛合金在苛刻油田情形中爆发严重侵蚀，，，，，，，，体现为温度的升高会造成TC4钛合金外貌的钝化膜；；；；；つ芰χ鸾ハ魅，，，，，，，，使得TC4钛合金在甲烷完井液中的耐蚀性能逐渐下降。。。。。。。

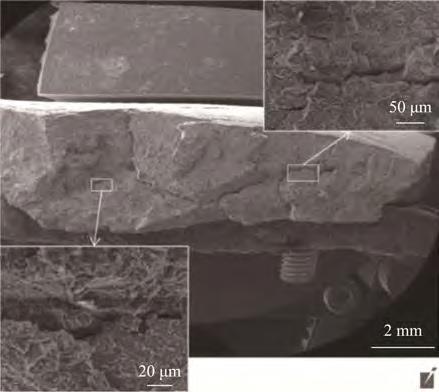

图3 钛合金钻杆断裂的扫描电镜照片和局部放大图[38]

Fig.3 SEM and localized enlargements of fractured titanium alloy drill pipe [38]

3.2 外貌处置惩罚

关于钛合金中保存的缺陷，，，，，，，，如耐磨性低、易氧化和抗冲蚀性能差等，，，，，，，，使用相关的外貌工程手艺可以在改善外貌性能的同时，，，，，，，，坚持钛合金的整体力学性能以及低密度、高比强度的优点，，，，，，，，如外貌涂覆 [41–42] 、外貌改性 [43–44] 和外貌强化 [45–46] 。。。。。。。Yang等 [47]用激光熔覆在合金外貌制备了TiCN/Ti涂层举行外貌改性，，，，，，，，效果显示熔覆区由TiCN枝晶、TiO₂ 和Ti组成，，，，，，，，TiCN/Ti涂层的平均硬度为基体的3 ~ 6倍，，，，，，，，无论接触载荷多大，，，，，，，，与Ti基体的磨损质量损失相比，，，，，，，，TiCN/Ti膜层的磨损重量损失都较。。。。。。。4）。。。。。。。

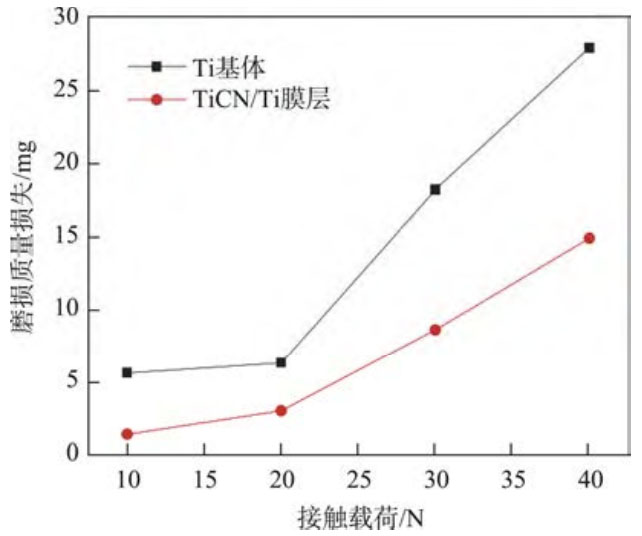

图4 磨损质量损失与接触载荷的关系[47]

Fig.4 Wear mass loss as a function of contact load [47]

Zhang等 [48] 研究了添加剂次磷酸钙对TC4外貌制备陶瓷膜层的生长行为的影响，，，，，，，，效果发明次磷酸钙添加剂对膜层生长历程有显著影响，，，，，，，，在火花阶段，，，，，，，，电压增添使膜层厚度增添。。。。。。。适量的次磷酸钙可以提高孔隙率和内层的致密性，，，，，，，，但大宗次磷酸钙会削弱内层的性能。。。。。。。Wang等 [49] 对钛合金举行喷丸处置惩罚后，，，，，，，，在500 ℃下注入氮离子5 h，，，，，，，，发明喷丸处置惩罚后钛合金晶粒中形成高密度位错，，，，，，，，降低晶粒内的应力集中，，，，，，，，同时在TA15钛合金中注入氮离子天生氮化钛相使外貌和内部天生较大的剩余应力，，，，，，，，从而能有用改善TA15钛合金的疲劳性能和热稳固性。。。。。。。

3.3 新型钛合金

现有相关研究批注，，，，，，，，在钛合金中添加Mo、Cr、Ta、Ni和Nb等易钝化合金元素，，，，，，，，可以降低钛合金的阳极活性，，，，，，，，并提高钛合金的钝化能力，，，，，，，，知足石油开接纳钛合金油管的选材要求。。。。。。。日本住友金属工业公司研制出含有0.3 %和0.05 %钯的的新型钛合金，，，，，，，，该合金在200 ℃以上和pH<2的情形中也不会爆发裂隙侵蚀，，，，，，，，同时在5%盐水中也具有优异的耐蚀性，，，，，，，，该合金的本钱比一样平常钯系钛合金低30% ~ 40% [50] 。。。。。。。西北有色金属研究院研制出一种中强、高韧、可焊、易加工耐蚀钛合金Ti-500，，，，，，，，发明Fe含量在0.05% ~0.20%规模时，，，，，，，，Ti-500合金具有较强的抗侵蚀能力，，，，，，，，溶液中添加Ru3+ 、Cr6+ 、Ce4+ 离子能显著提高合金的耐蚀性 [51] 。。。。。。。中国有研科技集团有限公司添加1%的W元素和4%的Mo元素研制出的Ti-18合金，，，，，，，，在常温顺高温下均具有优异力学性能，，，，，，，，同时具有优异的热稳固性 [52] 。。。。。。。

3.4 缓蚀剂

可以通过添加缓蚀剂进一步提高钛合金的耐蚀性，，，，，，，，以期钛合金能在更严苛的石油勘探开采情形中应用。。。。。。。Groysman等 [53] 在模拟侵蚀液（pH=3.2）中，，，，，，，，对6种不锈钢、镍钼合金、钛和黄铜举行新型绿色缓蚀剂测试，，，，，，，，以减缓原油蒸馏装置顶部的侵蚀，，，，，，，，缓蚀剂由多酚（TA）、有机缓蚀剂（胺的混淆物）和异丙醇（IPA）的混淆物组成，，，，，，，，其浓度为10×10 ^?6 ～90×10 ^?6 时抵达最低缓蚀剂效率，，，，，，，，效果批注碳钢和黄铜的侵蚀速率较高，，，，，，，，各合金的侵蚀测试效果见图5，，，，，，，，其中UNS R53400（0.3% Mo + 0.8% Ni）钛合金空气冷却器和热交流器管道已在炼油厂乐成使用了18 a。。。。。。。李玲杰等 [54] 通过侵蚀电位与钛合金外貌成膜关联耦合机制开发了一种钛合金高温酸化缓蚀剂，，，，，，，，评价了该缓蚀剂在盐酸溶液中的缓蚀效果，，，，，，，，效果显示在20%盐酸、90 ~ 120 ℃条件下和在15%盐酸、140～160 ℃条件下，，，，，，，，钛合金侵蚀速率均获得有用抑制。。。。。。。

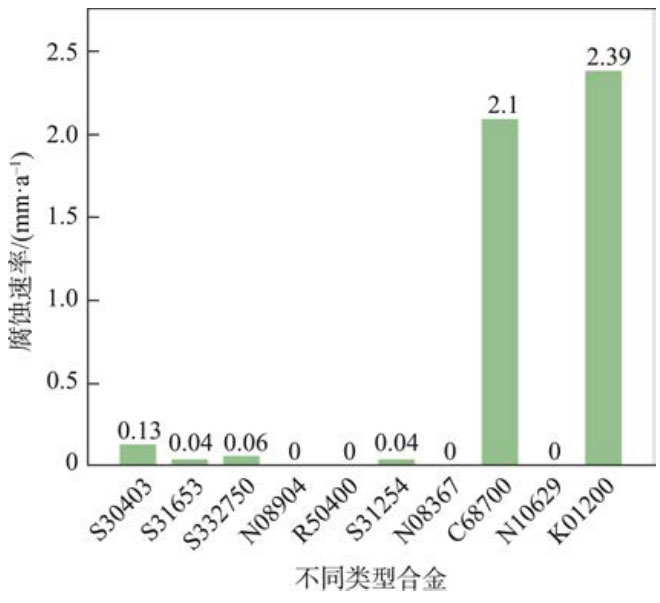

图5 种种合金在模子溶液B中的侵蚀速率[53]

Fig.5 Corrosion rates of various alloys in model solution B [53]

4、 结论与展望

钛合金在油气行业应用优势显著，，，，，，，，钛合金钻杆、油套管、隔水管、一连管和换热器等装备已在油气行业获得应用和顺应性研究。。。。。。。钛合金在油气行业应用也保存冲蚀性能较差等局限性，，，，，，，，可以通过对钛合金举行外貌处置惩罚、开发新型钛合金缓和蚀剂来进一步提高钛合金性能。。。。。。。随着油气资源勘探开发一直向深地深海生长，，，，，，，，钛合金由于一系列的优良特征而在油气行业有着更辽阔的应用远景。。。。。。。

综合海内外钛合金在油气行业应用现状，，，，，，，，关于中国钛合金在油气行业的下一步生长提出4条建议。。。。。。。

（1）钛合金在油气行业具有较大的增添潜力，，，，，，，，可是获得三大石油公司、生产企业和研究院所的重视水平不敷，，，，，，，，需要多方配合协作，，，，，，，，对油气行业用钛合金举行系统性研究，，，，，，，，制订响应的国家标准和行业标准，，，，，，，，加大钛合金在油气行业的推广应用。。。。。。。

（2）油气勘探开发一直向深地深海生长，，，，，，，，关于钛合金油气装备质料的力学性能、耐蚀性和成型工艺提出特殊要求，，，，，，，，需要增强钛合金在特定工况情形下质料性能评估和失效机理研究。。。。。。。

（3）中国海内尚无使用于深海的高端钛合金产品，，，，，，，，相关质料主要依赖入口，，，，，，，，亟须自主研发。。。。。。。钛合金一连油管和钻杆生产的要害手艺还未被突破，，，，，，，，需要深入研究生产出综合性能更好的一连管和钻杆。。。。。。。

（4）钛合金在油气行业应用尚有一定的局限性，，，，，，，，需要加大钛合金在深地深；；；；Ｇ樾蜗碌氖挂坌形芯，，，，，，，，如通过因素设计研究新型钛合金，，，，，，，，开发适用于高温高压和高侵蚀情形的新型外貌处置惩罚手艺缓和蚀剂，，，，，，，，提高钛合金在油气行业使用的清静性和可靠性。。。。。。。

参考文献：

[1] SHADRAVAN A, AMANI M. HPHT 101-what petroleum engineers and geoscientists should know about high pressure high temperature wells environment[J]. Energy Science and Technology, 2012, 4(2): 36-60.

[2] UAE’s ADNOC sets world record for longest oil and gas well at its Upper Zakum field[N]. Gulf News, 2022-10-20.

[3] CAO J, JIANG X, XUE Y, et al. The state-of-the-art techniques of hydrocarbon detection and its application in ultra-deep carbonate reservoir characterization in the Sichuan Basin, China[J]. Frontiers in Earth Science, 2022,10: 851828.

[4] 金 添 . 深地川科1井鸣笛开钻[N].中国工业报,2023-07-25(6).

JIN T. Deep earth Kaweco 1 well horns and starts drilling[N]. China Industry News, 2023-07-25(6).

[5] 袁伟伟, 张启龙, 陈彬, 等. 渤海某油田油井出砂及筛管冲蚀剖析[J]. 科学手艺立异, 2022, 27(25): 193-196.

YUAN W W, ZHANG Q L, CHEN B, et al. Analysis of sand production and screen erosion in an oil well in Bohai Sea[J]. Scientific and Technological Innovation, 2022,27(25): 193-196.

[6] 孙建刚, 宋德军. 海内外石油、自然气用钛合金研究及应用概况[J]. 质料开发与应用, 2019, 34(6): 96-102.

SUN J G, SONG D J. Research and application of titanium alloys for petroleum and natural gas at home and abroad[J].Development and Application of Materials, 2019, 34(6):96-102.

[7] 肖国章, 高霞, 库宏刚. 高酸性气田用镍基耐蚀合金油套管的生产工艺[J]. 钢管, 2014, 43(5): 8-12.

XIAO G Z, GAO X, KU H G. Manufacturing technologies for nickel-base corrosion resistant alloy tubing/casing used in hi-acidic gas field[J]. Steel Pipe, 2014, 43(5): 8-12.

[8] 杨彪, 王平, 龚云柏, 等. 油气行业用钛合金油井管生产与研究应用希望[J]. 质料热处置惩罚学报, 2021, 42(9):12-21.

YANG B, WANG P, GONG Y B, et al. Progress in manufacturing and application research of titanium alloy oil country tubular goods for petroleum and natural gas industry[J]. Transactions of Materials and Heat Treatment,2021, 42(9): 12-21.

[9] PENG X, YU H, LIAN Z, et al. Experimental and theoretical study on the mechanical properties of titanium alloy drill pipe in short radius and long horizontal wells[J].Journal of the Brazilian Society of Mechanical Sciences and Engineering, 2021, 43(9): 416.

[10] F.丹尼斯.哈斯, 段淑娥. 钛合金用于近海石油钻井装备[J]. 质料开发与应用, 1984, 1(1): 35-42.

HAAS F D, DUAN S E. Titanium alloys for offshore oil drilling equipment[J]. Materials Development and Application, 1984, 1(1): 35-42.

[11] 程巨强, 史超. 钛合金的组织、性能及加工手艺研究希望[J]. 热加工工艺, 2016, 45(2): 5-8, 13.

CHENG J Q, SHI C. Study progress of microstructure,properties and processing technology of titanium alloys[J].Hot Working Technology, 2016, 45(2): 5-8, 13.

[12] 杨生晨. 基于深海钻探的TC27钛合金钻杆的性能研究[D]. 北京: 中国石油大学, 2018.

YANG S S. Research on performance of TC27 titanium alloy drill pipe based on deep sea drilling[D]. Beijing:China University of Petroleum, 2018.

[13] 杨冬梅. 抗侵蚀钛合金油管井首次在超深高含硫气井应用[J]. 钢铁钒钛, 2015, 36(3): 15.

YANG D M. Corrosion-resistant titanium alloy tubular wells first applied in ultra-deep, high-sulfur gas wells[J]. Iron Steel Vanadium Titanium, 2015, 36(3): 15.

[14] LIU Q, LIU H, XIE J, et al. Influence of Ru on structure and corrosion behavior of passive film on Ti-6Al-4V alloy in oil and gas exploration conditions[J]. Scientific Reports,2022, 12(1): 16586.

[15] 梁宏鉴. 电站装置中钛及钛合金管涡流探伤工法[J]. 广东化工, 2016, 43(23): 97-99.

LIANG H J. Eddy current testing method of titanium and titanium alloy tubes installed in power plant[J].Guangdong Chemical Industry, 2016, 43(23): 97-99.

[16] LAZI? M M, MAJERI? P, LAZI? V, et al.Experimental investigation of the biofunctional properties of nickel–titanium alloys depending on the type of production[J]. Molecules, 2022, 27(6): 1960.

[17] 安仲生, 陈岩, 赵巍. 2022年中国钛工业生长报告[J].钢铁钒钛, 2023, 44(3): 1-8.

AN Z S, CHEN Y, ZHAO W. Report on China titanium industry progress in 2022[J]. Iron Steel Vanadium Titanium, 2023, 44(3): 1-8.

[18] Grant Prideco, RTI Energy Systems & Torch Drilling Services announce world’s first commercial application of titanium drill pipe[N]. PR Newswire, 1999-10-11.

[19] 胡辛禾. 钛合金钻杆: 短半径水平钻井最佳选择[J]. 石油机械, 2000, 28(6): 61.

HU X H. Titanium drill pipe: the best choice for shortradius horizontal drilling[J]. China Petroleum Machinery, 2000, 28(6): 61.

[20] 中国石油集团石油管工程手艺研究院. 国家油气重大专项效果钛合金钻杆再创超深井钻井应用新纪录[J]. 钢管, 2020, 49(4): 79.

National oil and gas major special achievement titanium alloy drill pipe set a new record in ultra-deep well drilling application.[J]. Steel Pipe, 2020, 49(4): 79.

[21] 祝效华, 李柯, 李枝林, 等. 钛合金钻杆在页岩气长水平段的延伸钻进能力剖析[J]. 自然气工业, 2020, 40(10):86-93.

ZHU X H, LI K, LI Z L, et al. Extensional drilling capacity of titanium alloy drill pipes in the long horizontal sections of a shale gas well[J]. Natural Gas Industry, 2020, 40(10):86-93.

[22] 安晨, 程智, 黄旭, 等. TC4钛合金钻杆在侵蚀条件下的力学性能研究[J]. 北京理工大学学报, 2022, 42(2): 128-134.

AN C, CHENG Z, HUANG X, et al. Evaluation of mechanical properties of TC4 titanium alloy drill pipe in corrosive environment[J]. Transactions of Beijing Institute of Technology, 2022, 42(2): 128-134.

[23] UEDA M, KUDO T, KITAYAMA S, et al. Corrosion behavior of titanium alloys in a sulfur-containing H 2 S-CO 2 -Cl ? environment[J]. Corrosion, 1992, 48(1):79-88.

[24] 高文平, 吕祥鸿, 谢俊峰, 等. 苛刻情形中钛合金石油管材的抗侵蚀性能研究[J]. 有数金属质料与工程, 2018,47(1): 151-156.

GAO W P, LV X H, XIE J F, et al. Corrosion resistance of titanium alloy OCTG in severe environment[J]. Rare Metal Materials and Engineering, 2018, 47(1): 151-156.

[25] 周云, 易强, 王莉萍, 等. 深海石油钻采隔水管浮力质料的制备及其强度剖析[J]. 重庆大学学报, 2017, 40(7):19-24.

ZHOU Y, YI Q, WANG L P, et al. Preparation and strength analysis of buoyancy materials for deep-sea drilling riser[J]. Journal of Chongqing University, 2017, 40(7):19-24.

[26] WANG J, CHEN J, CHEN B, et al. Wear behaviors and wear mechanisms of several alloys under simulated deep-sea environment covering seawater hydrostatic pressure[J]. Tribology International, 2012, 56: 38-46.

[27] 陈立人. 外洋一连管质料手艺及其新希望[J]. 石油机械,2006, 34(9): 127-131.

CHEN L R. Overseas continuous pipe material technology and its new progress[J]. China Petroleum Machinery, 2006,34(9): 127-131.

[28] 付亚荣, 谷胜群, 宋惠梅, 等. 钛合金管材在高含硫自然气开发中的应用现状[J]. 石油机械, 2018, 46(3):116-124.

FU Y R, GU S Q, SONG H M, et al. Application status and prospect of titanium alloy pipe in exploration and development of high sour natural gas[J]. China Petroleum Machinery 2018, 46(3): 116-124.

[29] 上官丰收, 张书军, 段建良, 等. 一种钛合金一连油管的制造要领: 2016100035141[P]. 2016-05-25.

SHANGGUAN F S, ZHANG S J, DUAN J L, et al. A manufacturing method of titanium alloy continuous oil pipe: 2016100035141[P]. 2016-05-25.

[30] ABBAS A J. Descaling of petroleum production tubing utilising aerated high pressure flat fan water sprays[D].England: University of Salford (United Kingdom), 2014.

[31] 邢敦通, 张金元. 原油结蜡纪律及清防蜡工艺的研究[J].石化手艺, 2017, 24(2): 15, 22.

XING D T, ZHANG J Y. Rules of wax deposit in crude oil and wax removal[J]. Petrochemical Industry Technology,2017, 24(2): 15, 22.

[32] 徐旭龙, 肖元沛, 徐阳, 等. 原油加热节能手艺在安塞油田的现场应用[J]. 石油化工装备, 2019, 48(4): 69-72.

XU X L, XIAO Y P, XU Y, et al. Field application of crude oil heating and energy saving technology in Ansai oil field[J]. Petro-Chemical Equipment, 2019, 48(4): 69-72.

[33] 黄宗友. 纠葛管式换热器在常减压蒸馏装置上的应用[J]. 石油化工侵蚀与防护, 2018, 35(1): 41-43.

HUANG Z Y. Application of winding tube heat exchanger in atmospheric-vacuum distillation unit[J]. Corrosion & Protection in Petrochemical Industry, 2018, 35(1): 41-43.

[34] 胡文亨, 程颢, 张倩, 等. 钛合金螺旋盘管原油换热器传热特征研究[J]. 西安交通大学学报, 2022, 56(4):62-71.

HU W H, CHENG H, ZHANG Q, et al. Study on heattransfer characteristics of titanium alloy spiral pipe crude oil heat exchanger[J]. Journal of Xi’an Jiaotong University,2022, 56(4): 62-71.

[35] 宋德军, 牛龙, 杨胜利. 船舶海水管路钛合金应用手艺研究[J]. 有数金属质料与工程, 2020, 49(3): 1100-1104.

SONG D J, NIU L, YANG S L. Research on application technology of titanium alloy in marine pipeline[J]. Rare Metal Materials and Engineering, 2020, 49(3): 1100-1104.

[36] ALEKSANDAR S, RADZEYA Z, BORIVOJE V, et al.Corrosion effects on structural integrity and life of oil rig drill pipes[J]. Hemijska Industrija, 2022, 76(3): 167-177.

[37] 张忠世, 郭淑君, 张政伟, 等. 一种用于石油自然气运送的钛合金管及其制备要领: 2017100714630[P]. 2017-06-09.

ZHANG Z S, GUO S J, ZHANG Z W, et al. A kind of titanium alloy pipe for oil and gas transportation and its preparation method: 2017100714630[P]. 2017-06-09.

[38] LIU Q, TONG K, ZHU G-C, et al. Investigation of fracture causes of the titanium alloy drill pipe in ultra-short radius horizontal well drilling[J]. Engineering Failure Analysis,2022, 140: 106516.

[39] 张兴堂, 邓双林, 李波, 等. 中江气田体积压裂井冲蚀问题及对策[J]. 周全侵蚀控制, 2023, 37(1): 81-84.

ZHANG X T, DENG S L, LI B, et al. Erosion problem and countermeasure of volumetric fracturing well in Zhongjiang gas field[J]. Total Corrosion Control, 2023, 37(1): 81-84.

[40] 赵国仙, 高飞. TC4钛合金在有机盐完井液中的侵蚀性能[J]. 钻井液与完井液, 2020, 37(2): 264-268.

ZHAO G X, GAO F. Anti-corrosion behavior of TC4 alloy in organic salt completion fluid[J]. Drilling Fluid & Completion Fluid, 2020, 37(2): 264-268.

[41] LI Y, ZHANG P, BAI P, et al. TiBCN-ceramic-reinforcedTi-based coating by laser cladding: analysis of processing conditions and coating properties[J]. Coatings, 2019,9(6): 407.

[42] AGHILI S E, SHAMANIAN M. Investigation of powder fed laser cladding of NiCr-chromium carbides single-tracks on titanium aluminide substrate[J]. Optics & Laser Technology, 2019, 119: 105652.

[43] JIANG H, SHAO Z, JING B. Effect of electrolyte composition on photocatalytic activity and corrosion resistance of micro-arc oxidation coating on pure titanium[J]. Procedia Earth and Planetary Science, 2011, 2:156-161.

[44] XU L, WU C, LEI X, et al. Effect of oxidation time on cytocompatibility of ultrafine-grained pure Ti in micro-arc oxidation treatment[J]. Surface & Coatings Technology,2018, 342(0): 12-22.

[45] 田唐永. TC4钛合金喷丸强化组织与性能研究[D]. 大连:大连理工大学, 2012.

TIAN T Y. Microstructures and properties of TC4 titanium alloy treated by shot peening[D]. Dalian: Dalian University of Technology, 2012.

[46] WANG T, YU J, DONG B. Surface nanocrystallizationinduced by shot peening and its effect on corrosion resistance of 1Cr18Ni9Ti stainless steel[J]. Surface &Coatings Technology, 2006, 200(16): 4777-4781.

[47] YANG Y, ZHANG D, YAN W, et al. Microstructure and wear properties of TiCN/Ti coatings on titanium alloy by laser cladding[J]. Optics and Lasers in Engineering, 2010,48(1): 119-124.

[48] ZHANG X L, JIANG Z H, YAO Z P, et al.Electrochemical study of growth behaviour of plasma electrolytic oxidation coating on Ti6Al4V: Effects of the additive[J]. Corrosion Science, 2010, 52(10): 3465-3473.

[49] WANG Y, WANG X, XU C, et al. Effect of shot peening and nitrogen ion implantation on the fatigue behavior of TA15 titanium alloys[J]. International Journal of Fatigue,2023, 172: 107649.

[50] 日研制出新型钛钴钯合金[J]. 水利电力机械, 2002,24(5): 38.

New titanium-cobalt-palladium alloy developed in Japan[J].Water Conservancy & Eclectric Power Machinery, 2002,24(5): 38.

[51] 陈杜娟, 李佐臣, 白保良, 等. 差别Fe含量耐蚀钛合金(Ti-500)的侵蚀性能[J]. 宇航质料工艺, 2002, 32(1):59-61.

CHEN D J, LI Z C, BAI B L, et al. The corrosion resistance properties of Ti-500 alloy with different Fe contents[J]. Aerospace Materials & Technology, 2002,32(1): 59-61.

[52] 路纲, 张翥, 惠松骁, 等. Ti-18高温高强钛合金研制[J].有数金属, 2002, 26(4): 271-276.

LU G, ZHANG Z, HUI S X, et al. Preparation and properties of Ti-18 high temperature and high strength titanium alloy[J]. Chinese Journal of Rare Metals, 2002,26(4): 271-276.

[53] GROYSMAN A, MIZRAHI L, PENNER J, et al.Examination of a “green” corrosion inhibitor and corrosion resistant alloys for the overhead of the crude oil distillation unit[J]. NACE - International Corrosion Conference Series,2013: 2134.

[54] 李玲杰, 苏碧煌, 杨耀辉, 等. 一种钛合金高温酸化缓蚀剂的开发及其缓蚀性能[C]//第二十二届天下缓蚀剂与水处置惩罚学术讨论会 2022-08-10, 云南昆明, 2022.

LI L J, SU B H, YANG Y H, et al. Development of a high temperature acidification corrosion inhibitor for titanium alloy and its corrosion inhibition performance[C]//The22nd National Symposium on Corrosion Inhibitors and Water Treatment 2022-08-10, Kunming, Yunnan, 2022.

相关链接
