小序

TC4钛合金，，，，，，作为航空航天领域的一颗璀璨明星，，，，，，依附其卓越的力学特征和卓越的耐侵蚀能力，，，，，，赢得了普遍的关注与应用潜力[1-8]。。。。。。为了深化其性能优势，，，，，，科研职员将眼光投向了热处置惩罚手艺这一主要手段，，，，，，以期通过科学调控加热、保温及冷却流程，，，，，，实现质料性能的周全优化。。。。。。热处置惩罚，，，，，，作为一种细腻调控质料内部微观组织结构的工艺，，，，，，关于TC4钛合金而言，，，，，，具有特殊的意义。。。。。。通过全心设计的热处置惩罚计划，，，，，，可以玄妙地调解其微观组织结构，，，，，，进而在力学强度与耐侵蚀能力上实现双重奔腾[9-15]。。。。。。这一性能上的奔腾，，，，，，关于航空航天质料而言，，，，，，尤为要害，，，，，，由于它们必需能够在极端温度与压力条件下稳固运行，，，，，，并有用抵御种种侵蚀性情形的侵袭。。。。。。在TC4钛合金的热处置惩罚流程中，，，，，，温度调控饰演着焦点角色，，，，，，温度的选择和控制准确性直接关联到钛合金性能的稳固性与提升潜力。。。。。。过高或过低的温度设定均可能引发性能波动甚至劣化，，，，，，故研究职员需依托普遍的实验验证与实战履历，，，，，，详尽探索并确立最佳热处置惩罚温度实时长参数，，，，，，旨在最大化钛合金的综合性能。。。。。。别的，，，，，，冷却速率作为热处置惩罚历程中的另一要害变量，，，，，，其选择亦禁止忽视。。。。。。冷却速率的转变能够深刻影响钛合金的微观组织结构，，，，，，进而对其宏观性能爆发显著作用[16-20]。。。。。。因此，，，，，，在确定热处置惩罚计划时，，，，，，研究职员需周全考量质料性能需求与工艺实验的可行性，，，，，，全心选定最相宜的冷却速率。。。。。。鉴于航空航天手艺的迅猛生长与对证料性能要求的日益严苛，，，，，，深化TC4钛合金热处置惩罚手艺的研究显得尤为迫切和主要。。。。。。通过系统剖析热处置惩罚工艺对钛合金性能的作用机理，，，，，，我们能够一直优化热处置惩罚参数，，，，，，推动钛合金性能迈向新高度，，，，，，为航空航天领域的前进孝顺实力。。。。。。同时，，，，，，此类研究亦增进了质料科学与热处置惩罚手艺的协同生长，，，，，，为其他金属质料热处置惩罚手艺的刷新提供了名贵履历与启示，，，，，，引发了质料科学领域的新一轮立异活力。。。。。。

1、TC4钛合金热处置惩罚工艺

1.1退火

TC4钛合金的退火热处置惩罚工艺，，，，，，其焦点目的在于纾解质料加工历程中累积的内应力，，，，，，并增强质料的塑性及结构稳固性。。。。。。该处置惩罚历程旨在告竣以下要害目的：首先，，，，，，通过加热与保温步伐，，，，，，有用释放质料内部的剩余应力，，，，，，预防因应力集中而诱发的形变或裂纹问题，，，，，，即实现内应力的有用消除；；；；；其次，，，，，，优化质料的微观组织结构，，，，，，增进其匀称性与稳固性提升，，，，，，进而增强整体性能；；；；；再者，，，，，，降低质料的硬度，，，，，，提升其塑性，，，，，，为后续加工及使用历程创立有利条件。。。。。。为实现上述目的，，，，，，退火热处置惩罚主要接纳以下几种要领：去应力退火，，，，，，该法将TC4 钛合金加热至相宜温度区间（约500～650℃），，，，，，一连保温后缓慢冷却，，，，，，主要针对冷加工或焊接等历程遗留的内应力举行释放；；；；；再结晶退火，，，，，，则将质料加热至凌驾再结晶温度（约750℃），，，，，，保温促使质料爆发再结晶历程，，，，，，形成更为匀称、优化的组织结构，，，，，，从而提升质料的塑性与韧性；；；；；双重退火则团结前述两种要领，，，，，，先去除应力后增进再结晶，，，，，，进一步优化质料的整体性能。。。。。。在实验退火热处置惩罚时，，，，，，需注重以下几点：温度控制需精准，，，，，，依据质料因素、组织状态及工艺需求选定合适温度，，，，，，阻止过低无法有用去应力或过高导致质料损伤；；；；；时间控制亦要害，，，，，，需凭证质料厚度、形状及工艺要求调解保温时长，，，，，，确保处置惩罚效果同时兼顾能源效率；；；；；冷却方法亦禁止忽视，，，，，，应合理选择空冷或炉冷方法，，，，，，以防质料在冷却阶段爆发新的内应力；；；；；最后，，，，，，选用适当的热处置惩罚装备至关主要，，，，，，以确保加热与冷却历程的匀称性与稳固性，，，，，，包管处置惩罚效果。。。。。。

1.2固溶时效

TC4钛合金的固溶时效处置惩罚作为一项要害热处置惩罚手艺，，，，，，其焦点在于通过准确调控温度与时间的组合，，，，，，细腻调解钛合金的微观组织结构，，，，，，进而显著增强其力学特征与耐侵蚀能力。。。。。。以下是对该处置惩罚历程的深入剖析。。。。。。

在固溶处置惩罚阶段，，，，，，TC4钛合金通常被加热至980℃至1000℃的温度区间，，，，，，此温度规模的选择依据钛合金质料的固有特征，，，，，，旨在确保固溶体中的种种元素得以充分消融，，，，，，实现组织结构的匀称化。。。。。。保温时间的设定章依据详细处置惩罚需求，，，，，，一样平常在1至4小时的规模内波动，，，，，，其是非直接关系到固溶体匀称化的水平，，，，，，从而对钛合金的最终性能爆发深远影响。。。。。。固溶处置惩罚完成后，，，，，，需连忙举行快速冷却至室温，，，，，，此办法旨在牢靠固溶体的匀称化状态，，，，，，避免高温停留导致的组织结构倒运转变。。。。。。

随后举行的时效处置惩罚，，，，，，则接纳相对较低的温度规模，，，，，，即480℃至550℃，，，，，，这一温度区间有助于增进固溶体中元素的析出，，，，，，形成弥散漫衍的析出相。。。。。。这些析出相在提升钛合金强度与硬度的同时，，，，，，还能在一定水平上坚持质料的塑性与韧性。。。。。。时效处置惩罚的保温时间一样平常设定为4至8小时，，，，，，保温时长的转变会直接影响到析出相的形态、尺寸及漫衍，，，，，，从而对钛合金的性能爆发玄妙而主要的影响。。。。。。

TC4钛合金经由固溶时效处置惩罚后，，，，，，其优越的性能特征在多个领域获得了普遍应用。。。。。。在航空发念头零部件制造中，，，，，，该处置惩罚工艺能够付与钛合金精彩的高温强度与抗疲劳性能，，，，，，知足极端工况下的使用需求。。。。。。同时，，，，，，在航空航天器结构构件领域，，，，，，固溶时效处置惩罚后的TC4钛合金依附其高强度与优异的耐侵蚀性，，，，，，成为知足高性能要求的理想选择。。。。。。综上所述，，，，，，TC4钛合金的固溶时效处置惩罚不但是提升质料性能的主要手段，，，，，，也是推动航空航天等领域手艺立异与生长的要害因素。。。。。。通过一直优化处置惩罚工艺参数，，，，，，可以进一步挖掘TC4钛合金的潜力，，，，，，为相关领域的生长注入新的活力。。。。。。

1.3电磁热处置惩罚

TC4钛合金的电磁热处置惩罚手艺，，，，，，作为电磁学与热处置惩罚领域的交织立异，，，，，，通过巧妙融合电磁场效应与热处置惩罚工艺，，，，，，实现对钛合金微观结构与性能的深度优化。。。。。。此历程中，，，，，，钛合金被置于全心设计的电磁情形中，，，，，，通详尽腻调控电磁场的强度与频率参数，，，，，，精准控制其加热与冷却路径。。。。。。电磁场的介入，，，，，，深刻影响了钛合金内部原子与分子的动态行为，，，，，，加速了相变历程，，，，，，为钛合金性能的精准调控开发了新途径。。。。。。详细而言，，，，，，电磁热处置惩罚手艺能够显著细化TC4钛合金的晶粒结构，，，，，，同时增强其强度、硬度及耐侵蚀性能，，，，，，为质料性能的提升提供 了有力支持。。。。。。别的，，，，，，该手艺还展现出在消除剩余应力、优化机械性能方面的奇异优势，，，，，，进一步拓宽了钛合金的应用潜力。。。。。。然而，，，，，，电磁热处置惩罚手艺的现实应用亦陪同着一系列挑战，，，，，，其焦点在于怎样精准掌握电磁场参数的调控艺术，，，，，，以最大化热处置惩罚效果，，，，，，并深入探讨电磁场对钛合金微观组织及宏观性能的内在影响机制。。。。。。综上所述，，，，，，TC4钛合金的电磁热处置惩罚手艺以其奇异的优势与潜力，，，，，，正逐步成为推动钛合金质料性能升级与应用拓展的要害实力。。。。。。随着科学手艺的日新月异，，，，，，我们有理由信托，，，，，，电磁热处置惩罚手艺将在钛合金质料的制备与加 工领域施展越发主要的作用，，，，，，引领质料科学的新一轮生长浪潮。。。。。。

2、热处置惩罚对TC4钛合金组织与性能的影响

2.1组织结构转变

热处置惩罚作为TC4钛合金性能调控的要害手段，，，，，，其历程中钛合金的组织结构履历了显著的转变。。。。。。退火处置惩罚的焦点作用在于增进钛合金内部组织的匀称化，，，，，，并有用消除加工历程中爆发的内应力。。。。。。这一历程通过调解α相与β相的漫衍与比例，，，，，，优化晶粒形态与尺寸，，，，，，进而增强钛合金的塑性与韧性，，，，，，镌汰后续应用中的开裂倾向。。。。。。另一方面，，，，，，固溶时效处置惩罚则使用特定的温度与时间控制，，，，，，诱导TC4钛合金爆发重大的相变历程。。。。。。在此历程中，，，，，，β相履历马氏体相变，，，，，，转化为高硬度的α’马氏体相，，，，，，这一历程陪同着显著的强化效果，，，，，，显著提升钛合金的强度和硬度。。。。。。同时，，，，，，时效阶段合金元素的析出与再漫衍，，，，，，在晶界与相界处形成有益的析出相，，，，，，进一步细化了组织，，，，，，优化了性能，，，，，，这一历程是固溶时效处置惩罚对TC4钛合金性能提升的要害所在[21-25]。。。。。。综上所述，，，，，，热处置惩罚手艺通详尽腻调控TC4钛合金的组织演变，，，，，，实现了对其性能的周全优化，，，，，，为钛合金在高端制造领域的应用提供了坚实的质料基础。。。。。。

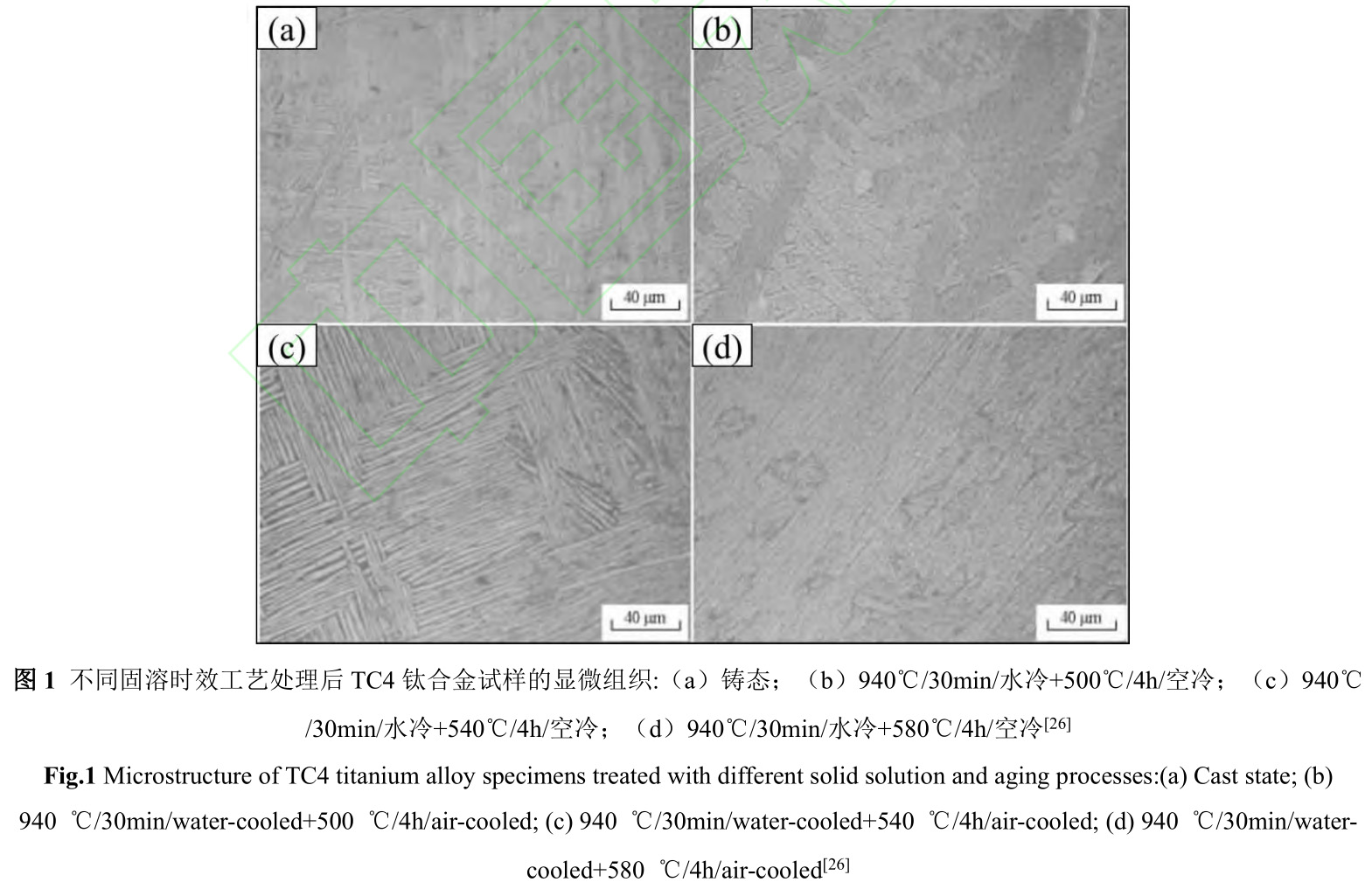

徐坚等人[26]的研究聚焦于差别固溶时效工艺条件下TC4钛合金显微组织的演变纪律。。。。。。其研究效果显示，，，，，，固溶时效处置惩罚显著增进了针状马氏体α’相与亚稳态β相的剖析，，，，，，转化为更为稳固且弥散漫衍的α＋β相组合。。。。。。这一转变通过图1获得了直观的展示：铸态TC4钛合金的组织结构以匀称致密的α相、β相及晶界α相为特征；；；；；而经由固溶时效处置惩罚后，，，，，，其显微组织转变为以片状α相、细条状α相与β相为主的重大结构，，，，，，泛起出显着的组织重构征象。。。。。。进一步剖析发明，，，，，，时效温度对TC4钛合金的组织形态具有显著影响。。。。。。在500℃时效条件下，，，，，，组织主要由细条状的α相与相间漫衍的β相组成；；；；；随着时效温度提升至540℃，，，，，，细条状α相逐渐镌汰，，，，，，转变为片状形态；；；；；当温度继续升高至580℃时，，，，，，组织则泛起出片状α相、细条状α相与β相共存的重大结构。。。。。。值得注重的是，，，，，，随着时效温度的上升，，，，，，β相的漫衍逐渐变得不匀称，，，，，，且其含量也有所增添，，，，，，这一征象展现了时效温度对TC4钛合金微观组织结构的深刻影响。。。。。。

在深入追求TC4钛合金性能优化的蹊径上，，，，，，研究者们起劲探索并应用了多种复合热处置惩罚工艺战略，，，，，，诸如热循环处置惩罚与多级时效等。。。。。。这些立异要领巧妙融合了差别热处置惩罚手段的优势，，，，，，通过准确调控钛合金在热处置惩罚历程中的组织演变路径，，，，，，实现了对其性能的全方位提升。。。。。。与此同时，，，，，，随着盘算质料科学与模拟手艺的飞速生长，，，，，，研究者们迎来了一个全新的研究视角。。。。。。他们使用这些先进的工具对TC4钛合金的热处置惩罚历程举行高精度的模拟与展望，，，，，，这不但极大地加深了我们对热处置惩罚历程中组织演变与性能优化内在机制的熟悉，，，，，，还为热处置惩罚工艺的设计与优化提供了坚实的理论基础和前瞻性的指导。。。。。。这一趋势预示着，，，，，，在未来的质料科学研究中，，，，，，盘算模拟与实验验证将越发细密地团结，，，，，，配合推动TC4钛合金及其他先进质料性能优化的新突破。。。。。。

2.2力学性能转变

针对TC4钛合金的力学性能优化，，，，，，热处置惩罚饰演了至关主要的角色。。。。。。退火处置惩罚，，，，，，通过调控温度（如920℃至980℃规模内），，，，，，能够有用提升钛合金的塑性及组织稳固性，，，，，，然而这一历程可能陪同着强度与硬度的适度牺牲。。。。。。相反，，，，，，固溶时效处置惩罚则专注于增强钛合金的强度和硬度，，，，，，但需注重其对塑性的潜在影响。。。。。。因此，，，，，，在现实工程应用中，，，，，，合理选择热处置惩罚工艺以匹配详细性能需求显得尤为要害。。。。。。

关于退火热处置惩罚而言，，，，，，随着退火温度的逐步升高（从920℃至980℃），，，，，，TC4钛合金的微观组织履历了显著转变：初生α相逐渐镌汰且形貌趋于等轴状，，，，，，而次生α相及粗大β相则响应增添。。。。。。这一组织演变直接导致合金强度的提升与塑性的下降，，，，，，尤其是在980℃周围退火时，，，，，，合金展现出最高的强度，，，，，，但塑性相对较低。。。。。。

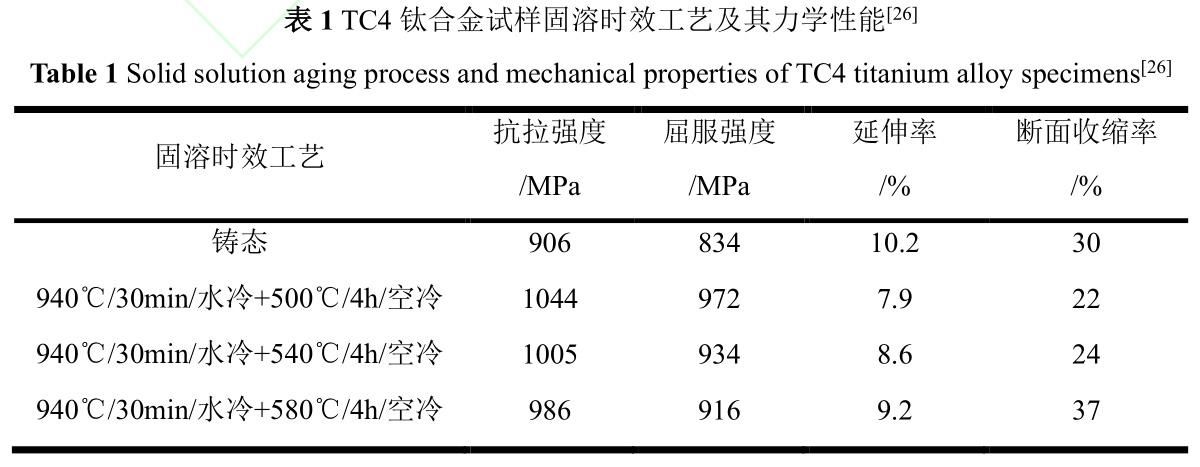

另一方面，，，，，，固溶时效处置惩罚通过准确控制固溶温度（通常低于相变点30～80℃），，，，，，有用调理了初生α相、次生α相及β转变组织的尺寸与体积分数，，，，，，进而在坚持或提升质料韧性的同时，，，，，，优化了其强度与塑性。。。。。。固溶处置惩罚后的时效阶段，，，，，，针状马氏体α’与过冷β相爆发剖析，，，，，，转化为弥散稳固的α相，，，，，，与β相配合组成了（α+β）两相组织，，，，，，这一转变显著增强了合金的硬度和强度，，，，，，为质料性能的提升开发了新途径[27-29]。。。。。。徐坚等[26]深入探讨了固溶时效工艺参数转变对TC4钛合金在室温下力学性能的详细影响。。。。。。他们的研究发明，，，，，，通过固溶时效处置惩罚，，，，，，钛合金中的针状马氏体α’相与亚稳态β相履历了剖析历程，，，，，，转变为弥散漫衍的稳固α＋β相结构，，，，，，这一转变显著增强了TC4钛合金的强度特征。。。。。。进一步剖析指出，，，，，，在坚持固溶温度恒定的条件下，，，，，，随着时效温度的逐渐升高，，，，，，TC4钛合金的强度泛起出下降趋势，，，，，，而塑性则响应提升。。。。。。这一发明展现了时效温度调控在平衡钛合金强度与塑性方面的主要作用。。。。。。尤为值得关注的是，，，，，，当固溶温度设定为940℃、时效温度选择为500℃时，，，，，，TC4钛合金展现出了优异的综协力学性能：不但坚持了较高的强度水平，，，，，，还兼具了优异的塑性体现。。。。。。

TC4钛合金的力学性能与其微观组织结构之间保存着深刻的内在联系，，，，，，特殊是β相及其亚稳态的马氏体转变机制，，，，，，对证料的整体性能体现具有显著的调控作用。。。。。。热处置惩罚作为调控钛合金微观组织的要害手段，，，，，，其工艺选择与参数设定直接决议了TC4钛合金的最终力学性能，，，，，，这涵盖了强度、塑性、硬度等多个要害指标。。。。。。

在现实应用中，，，，，，针对差别的工况需求与性能目的，，，，，，精准选择热处置惩罚工艺及细腻调控其参数，，，，，，成为了优化TC4钛合金力学性能的主要途径。。。。。。通过科学合理地设计热处置惩罚计划，，，，，，可以有用增进钛合金内部组织的优化重组，，，，，，如细化晶粒、调控相变产品漫衍等，，，，，，进而实现力学性能的综合提升。。。。。。综上所述，，，，，，TC4钛合金的热处置惩罚历程是一个重大而细腻的调控历程，，，，，，它对证料力学性能的影响是多维度且深远的。。。。。。通过一直探索与实践，，，，，，我们有望进一步优化热处置惩罚工艺，，，，，，以最大化施展TC4钛合金的潜在性能优势，，，，，，知足日益严苛的工程应用需求[30-31]。。。。。。

2.3耐侵蚀性能转变

热处置惩罚作为一种主要的质料改性手段，，，，，，关于提升TC4钛合金的耐侵蚀性能同样具有显著效果。。。。。。通过准确调控热处置惩罚工艺，，，，，，能够优化钛合金的化学因素与微观组织结构，，，，，，进而增强其对抗侵蚀情形侵蚀的能力，，，，，，这关于航空航天等严苛应用领域的质料选择尤为主要。。。。。。

退火处置惩罚虽主要聚焦于消除质料内应力与改善组织匀称性，，，，，，但其对TC4钛合金耐侵蚀性能的影响亦禁止忽视。。。。。。合理的退火工艺可以优化质料的微观结构，，，，，，但过高的温度或过长的处置惩罚时间可能引发倒运相变或元素偏析，，，，，，从而削弱耐侵蚀性能，，，，，，因此退火参数的准确控制至关主要。。。。。。

另一方面，，，，，，固溶处置惩罚作为金属热处置惩罚的基础工艺之一，，，，，，对TC4钛合金的耐侵蚀性能提升尤为要害。。。。。。通过将钛合金加热至特定温度（如900℃左右）并坚持一段时间，，，，，，随后快速冷却，，，，，，可以形成匀称的固溶体，，，，，，这一历程中不但强化了合金的力学性能，，，，，，还通过镌汰有害杂质与相的含量，，，，，，有用改善了其耐侵蚀性能。。。。。。进一步地，，，，，，固溶时效处置惩罚通过在固溶处置惩罚基础上引入时效办法，，，，，，增进了针状马氏体α’与过冷β相的剖析，，，，，，天生更为稳固的α+β相结构，，，，，，进一步增强了合金的耐侵蚀能力。。。。。。

综上所述，，，，，，热处置惩罚工艺对TC4钛合金耐侵蚀性能的调控是多方面的，，，，，，涉及固溶处置惩罚、固溶时效处置惩罚及退火处置惩罚等多种手段。。。。。。在现实应用中，，，，，，需凭证详细需求与质料特征，，，，，，科学选择并准确控制热处置惩罚工艺参数，，，，，，以实现耐侵蚀性能的最优化。。。。。。同时，，，，，，关于热处置惩罚历程中的温度、时间、冷却速率等要害因素，，，，，，应给予足够重视，，，，，，以阻止对合金耐侵蚀性能造成倒运影响。。。。。。

3TC4钛合金热处置惩罚手艺的立异与展望

随着科技的日新月异与应用领域的一连拓宽，，，，，，TC4钛合金的热处置惩罚手艺正步入一个一直立异与演进的黄金时代。。。。。。研究者们正起劲探索前沿手艺路径，，，，，，旨在进一步提升钛合金的综合性能。。。。。。这包括但不限于接纳立异的加热手段，，，，，，如微波加热与感应加热手艺，，，，，，以实现质料的高效、匀称加热，，，，，，从而优化热处置惩罚效果；；；；；同时，，，，，，高压热处置惩罚等新兴手艺也被应用于改善钛合金的微观组织，，，，，，强化其力学性能。。。。。。别的，，，，，，深冷处置惩罚等奇异工艺也被寄予厚望，，，，，，以期在增强钛合金强度与韧性的蹊径上取得新突破。。。。。。

展望未来，，，，，，热处置惩罚手艺与其他先进制造手艺的深度融合将成为主要趋势。。。。。。通过将热处置惩罚与激光增材制造、粉末冶金等前沿手艺相团结，，，，，，不但能够实现TC4钛合金的快速成型，，，，，，还能在成型历程中同步优化其性能，，，，，，极大提升生产效率与质料质量。。。。。。同时，，，，，，热处置惩罚与外貌处置惩罚手艺的协同立异，，，，，，也将为钛合金外貌性能的改良与耐侵蚀性的提升开发新途径。。。。。。

值得注重的是，，，，，，在追求手艺立异的同时，，，，，，绿色制造理念正引领着热处置惩罚手艺的另一场厘革。。。。。。研究者们正致力于开发低能耗、低排放的热处置惩罚工艺与装备，，，，，，力争在包管质料性能的同时，，，，，，镌汰对情形的负面影响，，，，，，推动TC4钛合金热处置惩罚手艺向越发环保、可一连的偏向生长。。。。。。

综上所述，，，，，，TC4钛合金热处置惩罚手艺正以亘古未有的速率向前迈进，，，，，，不但在古板领域如航空航天一连施展主要作用，，，，，，更在医疗、化工等新兴领域展现出辽阔的应用远景。。。。。。随着手艺的一直成熟与立异，，，，，，我们有理由信托，，，，，，TC4钛合金将为更多领域的前进与生长提供越发坚实可靠的质料支持。。。。。。

参考文献

1. 霍进良,蔡瑛,佟海生,等.新型 TC4 钛合金质料热处置惩罚工艺研究[J].新手艺新工艺,2023,(11):64-69..

2. 李昌,任伟宁,杨健,等.TC4 钛合金 β 热处置惩罚的显微组织演变[J/OL].热加工工,2024,(10):151-154.

3. 王炳正,张睿峰,王旭明,等.热处置惩罚方法对 TC4ELI 钛合金组织与性能的影响[J].热处置惩罚手艺与装备,2023,44(04):16-19.

4. 苏化冰,尹林,江红军,等.铸造和热处置惩罚工艺对 TC4 钛合金显微组织和攻击韧度的影响[J].热处置惩罚,2023,38(04):36-39+48.

5. 孙虹烨,齐跃,余传魁,等.TC4 钛合金的力学性能及热处置惩罚模拟[J].塑性工程学报,2023,30(07):180-185.

6. 刘包发,胡剑南,石俊杰,等.热处置惩罚对增材制造 TC4 钛合金组织结构及耐蚀性能的影响[J].质料热处置惩罚学报,2023,44(05):86-94.

7. 柏威.热处置惩罚温度对 TC4 钛合金动态力学性能和微观组织的影响[D].安徽修建大学,2023.

8. 任诗章.TC4 钛合金螺栓固溶时效热处置惩罚组织的模拟和验证[D].天津理工大学,2023.

9. 赵萍.航空用 TC4 钛合金散热结构 SLM 制备及热处置惩罚强化与组织性能研究[D].山东修建大学,2023.

10. 董晓锋,张明玉,周山河,等.热处置惩罚对 TC4 ELI 钛合金显微组织与力学性能的影响[J].热加工工艺,2022,51(24):142-146.

11. 叶康源,叶勇松,陈开勇,等.Effect of Different Heat Treatment Process on Structure and Property of TC4 Titanium Alloy Forging[C]//中国航空学会.第十届中国航空学会青年科技论坛论文集.贵州安大航空铸造

有限责任公司;成都航利(集团)实业有限公司;空装驻安顺地区军事代表室;,2022:7.

12. 许永春,孙晓军,窦建伟,等.初生α相含量对TC4质料力学性能影响探讨[J].云南冶金,2022,51(05):109-115.

13. 郄喜望,吴国清,张琦,等.大型 TC4 钛合金试样的退火处置惩罚模拟及变形机制研究[J].特种铸造及有色合金,2022,42(10):1210-1215.

14. 王晓亭,乔波,张登峰,等.医用 TC4 钛合金网篮组织热处置惩罚工艺[J].质料导报,2022,36(S2):279-281.

15. 刘涛,柏威,吴乔国,等.热处置惩罚对 TC4 钛合金动态力学性能和微观组织的影响[J].应用力学学报,2023,40(04):805-813.

16. 张继时.热等静压态 TC4 钛合金热变形及热处置惩罚组织演变纪律研究[D].中北大学,2022.

17. 高飞,雷挺,苗阳,等.热处置惩罚对 TC4 钛合金板材韧性的影响[J].金属天下,2022,(03):36-38.

18. 陈冠宇.热处置惩罚工艺对 TC4 钛合金侵蚀性能的影响[D].石家庄铁道大学,2021.

19. 刘华栋.氩弧-电子束复合焊接修复 TC4 钛合金热处置惩罚组织性能研究[D].沈阳工业大学,2021.

20. 王普强,王豫跃,吴梦杰,等.热处置惩罚对 LMD TC4 组织、力学性能及各向异性的影响[J].中国激光,2021,48(10):160-171.

21. 刘子霖.TC4 钛合金两相区热处置惩罚组织与性能研究[D].东南大学,2021.

22. 郭凯,何忝锜,和蓉.TC4 钛合金热处置惩罚工艺的研究现状及希望[J].天下有色金属,2021,(07):16-17.

23. 孟利军,杨娇妮,苟曼曼.热处置惩罚工艺对 TC4 钛合金组织及性能的影响[J].中国金属转达,2021,(02):101-102.

24. 赵晓龙,王彬,何恩光,等.多次热处置惩罚对 TC4 钛合金激光焊讨论组织和性能的影响[J].应用激光,2020,40(05):831-835.

25. 袁经纬,李卓,汤海波,等.热处置惩罚对激光增材制造 TC4 合金耐蚀性及室温压缩蠕变性能的影响[J].航空学报,2021,42(10):478-485.

26. 徐坚,王文焱,谢钦佩,等.固溶-时效对 TC4 钛合金组织与性能的影响[J].有数金属与硬质合金,2014,42(02):41-44.

27. 尉文超,李云坤,薛彦均,等.热处置惩罚工艺对 TC4 钛合金攻击磨损性能的影响[J].金属热处置惩罚,2020,45(06):7-11.

28. 王普强,吴梦杰,王豫跃,等.差别热处置惩罚工艺下激光增材制造TC4钛合金组织与性能研究希望[J].航空制造手艺,2020,63(10):56-65.

29. 毛江虹,杨晓康,罗斌莉,等.热处置惩罚温度对 TC4ELI 合金组织与性能的影响[J].金属热处置惩罚,2020,45(02):166-174.

30. 张天馨.TC4 钛合金相变历程及轧制-热处置惩罚工艺研究[D].东北大学,2020.

31. 龙玮,夏麒帆,张松,等.双重退火对形变 TC4 钛合金组织与性能的影响[J].贵州大学学报(自然科学版),2019,36(05):50-54.

李欣，，，，，，中国机械总院集团沈阳铸造研究所有限公司工程师，，，，，，现在主要研究领域为高性能铸造钛合金及其先进成形手艺的开发和应用。。。。。。加入科技重大专项、军工配套、自然科学基金等国家级、省部级种种科研项目 10 余项。。。。。。揭晓论文 5 篇。。。。。；；；；；窨萍夹Ч币坏冉 1 项。。。。。。

相关链接
