PP电子酷热金矿

热门搜索词： 钛板钛锻件钛方块钛环钛饼钛桶钛法兰钛棒

首页 >> 新闻资讯 >> 手艺资料

航空航天钛锻件“质能协同”调控手艺系统构建：全流程缺陷抑制、多维度检测与精益化能耗管控

宣布时间：2025-08-30 21:09:30 浏览次数：

航空航天锻件作为大飞机、火箭等高端装备的要害承力部件（如飞机机体承力框、发念头涡轮盘、火箭燃料贮箱等），，，，，，，，其质量直接决议装备的服役清静与性能上限。。。。。现在主流制造质料以铝合金、TC4钛合金、高强钢为主，，，，，，，，这类质料需通详尽密铸造实现重大成形，，，，，，，，但面临“高质量要求”与“高能耗生产”的双重矛盾——据统计，，，，，，，，铸造工艺能耗占机械制造行业总能耗的25%，，，，，，，，且能耗管控粗放问题突出，，，，，，，，怎样在包管锻件质量的基础上实现节能降耗，，，，，，，，已成为我国“双碳”目的与制造业转型配景下的焦点课题。。。。。

锻件缺陷的形成贯串全生产流程，，，，，，，，可追溯至原质料、备料、加热、锻压、锻后热处置惩罚5个要害环节。。。。。原质料环节的外貌裂纹、非金属夹杂，，，，，，，，备料环节的端面裂纹，，，，，，，，加热环节的过热/过烧，，，，，，，，锻压环节的折叠/穿流，，，，，，，，以及锻后热处置惩罚的冷却裂纹等，，，，，，，，均会导致锻件力学性能衰减（如塑性下降、疲劳寿命缩短）甚至直接报废。。。。。例如，，，，，，，，TC4钛合金因导热差、铸造温度窄，，，，，，，，易因变形参数不当爆发剩余应力，，，，，，，，径向应力从表层拉应力过渡至心部压应力，，，，，，，，严重影响尺寸稳固性。。。。。

为应对严苛质量要求，，，，，，，，航空航天锻件已形成多维度检测手艺系统：外观质量检测从古板接触式（大型卡钳）生长为非接触式（激光扫描、双目视觉），，，，，，，，可实现高温锻件的动态高精度丈量；；；；；；力学性能检测需沿纵向、切线、横向多偏向取样，，，，，，，，团结拉伸、攻击、硬度试验评估综合性能；；；；；；剩余应力检测涵盖钻孔法（半破损）、X射线衍射法（无损）等，，，，，，，，超声检测则成为内部缺陷（裂纹、白点、夹杂）检出的焦点手段，，，，，，，，尤其适用于核电稳压器等要害锻件的全体积磨练。。。。。

能耗管控需从工厂、装备、产品三层协同推进：工厂层通过漫衍式能源治理系统实现多车间能耗数据实时收罗与剖析；；；；；；装备层区分加工能耗（随工艺非线性转变）与基本能耗（随开机时间线性转变），，，，，，，，团结5M1E剖析法管控扰动因素；；；；；；产品层基于?流理论剖析物质流与能量流耦合关系，，，，，，，，通过工艺优化（如TC4钛合金提高变形温度、高强钢旋转锻件闭式铸造）实现“质量-能耗”协同调控，，，，，，，，为行业高质低耗转型提供手艺路径。。。。。

1、行业配景与手艺需求

1.1航空航天锻件的应用价值与质料特征

航空航天领域对锻件的“高可靠性”“高力学性能”需求源于其承力功效——飞机升降架、发念头涡轮轴、火箭箭体承力环等部件，，，，，，，，需在极端工况（高温、高压、交变载荷）下恒久服役，，，，，，，，一旦失效将引发灾难性事故。。。。。凭证《锻压手册》（2002），，，，，，，，大型锻件需知足三大焦点质量要求：①消除冶金缺陷（如缩孔剩余、夹杂）；；；；；；②获得匀称细晶粒组织；；；；；；③实现力学性能定向漫衍，，，，，，，，这对证料选择与成形工艺提出严苛要求。。。。。

现在主流铸造质料泛起“轻量化”与“高强度”两大趋势：

铝合金：以2219、6082、7B04等型号为主，，，，，，，，具有密度低（2.7g/cm?）、比强度高、抗侵蚀的优势，，，，，，，，普遍用于飞机机体结构件。。。。。例如，，，，，，，，2219铝合金锻环需通过温鞍形铸造控制Al?Cu第二相偏析，，，，，，，，确保三维力学性能匀称性；；；；；；

TC4钛合金：属于（α+β）型钛合金（Ti-6Al-4V），，，，，，，，比强度优于铝合金，，，，，，，，耐高温性能突出（恒久服役温度≤400℃），，，，，，，，是航空发念头叶片、机身框架的焦点质料，，，，，，，，但保存导热系数低（约为钢的1/5）、铸造温度规模窄（925~1025℃）、应变速率敏感等加工难点；；；；；；

高强钢：以300M钢、18MND5钢为代表，，，，，，，，抗拉强度可达1800MPa以上，，，，，，，，适用于飞机升降架、核电稳压器筒体等重载部件。。。。。例如，，，，，，，，18MND5钢锻件需通过等温正火+球化退火细化组织，，，，，，，，知足Rm≥630MPa、A≥20%的性能要求。。。。。

1.2质量与能耗的双重手艺挑战

1.2.1质量控制难点

航空航天锻件的质量危害主要源于“缺陷隐藏性”与“性能波动大”：

缺陷隐藏性：部分缺陷（如白点、内部夹杂）需借助超声、X射线等无损检测手段识别，，，，，，，，通例目视难以发明。。。。。例如，，，，，，，，高强钢锻件的白点由氢与内应力配相助用形成，，，，，，，，直径仅0.1~5mm，，，，，，，，却会使塑性降低30%以上；；；；；；

性能波动大：工艺参数细小转变即导致性能误差。。。。。以TC4钛合金为例，，，，，，，，变形温度从925℃升至1025℃，，，，，，，，剩余应力可降低40%~50%；；；；；；变形水平从30%增至70%，，，，，，，，平均等效剩余应力从80MPa升至120MPa，，，，，，，，且晶粒尺寸易泛起不匀称征象。。。。。

1.2.2能耗管控痛点

铸造行业的高能耗特征体现在三方面：

能耗占比高：据柳晶等（2016）研究，，，，，，，，铸造能耗占机械制造行业总能耗的25%，，，，，，，，其中加热环节（燃料燃烧）与锻压环节（液压机驱动）占比超80%；；；；；；

管控粗放：大都企业仅统计工厂总能耗，，，，，，，，缺乏装备级、工序级细分数据，，，，，，，，难以定位高能耗薄弱点。。。。。例如，，，，，，，，大型液压机的“加工能耗”（随锻件变形量转变）与“基本能耗”（润滑、控制系能耗）未拆分，，，，，，，，导致节能步伐针对性缺乏；；；；；；

工艺协同差：质量与能耗保存耦合矛盾——为消除缺陷（如过热）往往需延伸加热时间，，，，，，，，导致能耗上升；；；；；；而太过追求节能（如降低加热温度）又可能引发锻件冷硬、裂纹等问题。。。。。

2、锻件缺陷剖析与形成机制

锻件缺陷的爆发与生产流程强相关，，，，，，，，需按“原质料-备料-加热-锻压-锻后热处置惩罚”全环节拆解，，，，，，，，团结典范质料特征（如TC4钛合金、高强钢）剖析成因与影响。。。。。

2.1原质料环节缺陷

原质料（轧材、挤材、锻坯）的固有缺陷是锻件质量隐患的主要泉源，，，，，，，，多源于铸锭加工历程，，，，，，，，详细类型、特征及影响如表1所示（基于马慧娟等2024年研究数据）。。。。。

表1原质料导致的锻件缺陷

缺陷名称	主要特征	成因与影响
外貌裂纹	多见于轧材、锻棒，，，，，，，，呈直线状，，，，，，，，与变形偏向一致	铸锭帽口缺乏导致外貌缺陷，，，，，，，，铸造中形成微裂纹；；；；；；钠含量过高或扇形枝晶粗大引发深裂纹，，，，，，，，破损金属一连性
非金属夹杂	内部随机漫衍的难熔杂质（如氧化物、硫化物）	熔炼时炉料不清洁、精炼不彻底，，，，，，，，易成为应力集中源，，，，，，，，降低强度与疲劳寿命，，，，，，，，破损气密性
铝合金氧化膜	低倍试片呈短线性裂纹，，，，，，，，集中于大变形区，，，，，，，，沿金属流线漫衍，，，，，，，，断口为灰白小平台	质料外貌与空气接触形成氧化膜，，，，，，，，纵向力学性能无显着影响，，，，，，，，但降低高度偏向强度
白点	纵向断口呈银白色圆形/椭圆形黑点	氢与内应力配相助用形成，，，，，，，，降低钢的塑性与强度，，，，，，，，热处置惩罚时易开裂
粗晶环	铝合金挤压棒圆周外层保存粗大晶粒区	淬火加热时外貌晶粒被周围晶粒“吞噬”快速长大，，，，，，，，降低铸造性能，，，，，，，，易引发铸造裂纹
缩孔剩余	内部保存松散、夹杂或偏析	铸锭冒口缩孔未切除清洁，，，，，，，，铸造或热处置惩罚时易引发开裂

典范案例：某TC4钛合金锻坯因铸锭氢含量超标（＞50ppm），，，，，，，，铸造后经超声检测发明内部白点，，，，，，，，导致攻击韧性从65J/cm?降至30J/cm?，，，，，，，，无法知足发念头叶片使用要求。。。。。

2.2备料环节缺陷

备料环节（剪切、锯切、车削）的操作不当或装备污染，，，，，，，，易导致锻件后续成形缺陷，，，，，，，，主要类型如表2所示（基于马慧娟等2024年研究数据）。。。。。

表2备料爆发的锻件缺陷

缺陷名称	主要特征	成因与影响
切斜	坯料端面与轴线倾斜	装备未压紧，，，，，，，，铸造时易爆发折叠
端面凹陷	端面中心呈凹形	铰剪间隙过。。。。。，，，，，，，金属中心被拉拽，，，，，，，，铸造时易开裂
端面裂纹	冷剪大截面钢锻件时端面泛起裂纹	坯料硬度高（＞HB250），，，，，，，，剪切时单位压力过大，，，，，，，，内部应力集中，，，，，，，，尤其易爆发于偏析严重区域
凸芯开裂	凸芯部位泛起纵向裂纹	凸芯截面小、冷却快，，，，，，，，与端面（冷却慢）形成温差，，，，，，，，爆发热应力

要害管控点：备料后需检查坯料端面平整度（公差≤0.5mm）、无裂纹（可通过磁粉检测起源筛查），，，，，，，，并整理机床内金属碎屑，，，，，，，，阻止夹杂引入。。。。。

2.3加热环节缺陷

加热是铸造的焦点预处置惩罚工序，，，，，，，，缺陷爆发源于“介质影响”“组织异常”“温度不均”三类缘故原由，，，，，，，，详细如表3所示（基于马慧娟等2024年、梁士宝2012年研究数据）。。。。。

表3加热时爆发的锻件缺陷

缺陷名称	主要特征	成因与影响
氧化与脱碳	外貌形成厚氧化皮，，，，，，，，碳含量降低	炉内保温时间过长（＞4h），，，，，，，，氧化导致烧损率＞5%，，，，，，，，外貌易泛起麻点；；；；；；脱碳使硬度降低10%~15%
过热/过烧	过热体现为晶粒异常长大；；；；；；过烧陪同晶粒氧化、熔化，，，，，，，，无显着温度界线	加热温度过高（如TC4钛合金超1050℃）或高温停留时间过长，，，，，，，，过热降低塑性；；；；；；过烧锻件变形时必开裂
加热裂纹	外貌或内部泛起横向/纵向裂纹	大尺寸锻件加热速率过快（＞10℃/min），，，，，，，，中心与外貌温差＞200℃，，，，，，，，热应力凌驾强度极限

质料特异性：TC4钛合金加热时需严酷控制炉内气氛（真空或惰性气体），，，，，，，，阻止外貌形成富氧α层（厚度＞50μm），，，，，，，，不然铸造时易爆发外貌开裂；；；；；；而18MND5钢加热需分段升温（≤600℃时5℃/min，，，，，，，，600~900℃时10℃/min），，，，，，，，避免热应力过大。。。。。

2.4锻压环节缺陷

锻压历程的金属流动、变形参数（温度、速率、水平）直接影响缺陷形成，，，，，，，，是缺陷高发环节，，，，，，，，主要类型如表4所示（基于马慧娟等2024年、方秀荣等2021年研究数据）。。。。。

表4锻压历程中爆发的缺陷

缺陷名称	主要特征	成因与影响
粗大晶粒	晶粒尺寸＞100μm，，，，，，，，远超手艺要求（≤50μm）	铸造温度过高（如6082铝合金超550℃）或变形水平落入临界区（10%~20%），，，，，，，，降低疲劳性能30%以上
冷硬征象	外貌硬度升高（如TC4钛合金HB从300升至380），，，，，，，，塑性下降	变形温度过低（＜900℃）、变形速度过快（＞1000mm/s）或锻后冷却快，，，，，，，，再结晶软化滞后于加工硬化
折叠	外貌或近外貌形成金属重叠，，，，，，，，断口呈台阶状	金属变形时氧化外貌金属汇合，，，，，，，，破损金属一连性，，，，，，，，成为疲劳裂纹源
穿流	低倍流线穿透筋条根部，，，，，，，，流线一连性破损	模具设计不对理（如圆角过。。。。。，，，，，，，金属流动杂乱，，，，，，，，降低抗侵蚀性能与疲劳寿命
剩余应力集中	TC4钛合金径向应力：表层拉应力（50~80MPa），，，，，，，，心部压应力（-80~-120MPa）	变形不匀称（如端面与心部变形量差＞15%），，，，，，，，导致锻件时效后尺寸变形量超0.1mm/m

典范案例：某航天高强钢旋转锻件（深孔薄壁结构，，，，，，，，壁厚14mm）因锻压时冲头速度过快（500mm/s），，，，，，，，孔壁温降达80℃，，，，，，，，金属流动性下降，，，，，，，，导致内腔填充缺乏，，，，，，，，需通事后续机加工切除3mm余量，，，，，，，，增添生产本钱。。。。。

2.5锻后热处置惩罚环节缺陷

锻后热处置惩罚旨在细化组织、调控性能，，，，，，，，但冷却速率、保温时间不当易引发缺陷，，，，，，，，主要类型如表5所示（基于马慧娟等2024年、徐春雷等2021年研究数据）。。。。。

表5锻后热处置惩罚中爆发的缺陷

缺陷名称	主要特征	成因与影响
冷却裂纹	外貌或内部泛起网状裂纹，，，，，，，，多沿晶界扩展	冷却速度过快（如TC4钛合金水淬速率＞50℃/s），，，，，，，，相变应力与热应力叠加，，，，，，，，凌驾质料断裂韧性
网状碳化物	高碳钢晶界析出一连碳化物网络	终锻温度过高（＞1050℃）、冷却速度过慢（＜5℃/min），，，，，，，，热处置惩罚时易沿碳化物网络开裂
硬度过高/缺乏	硬度偏离手艺要求（如18MND5钢要求HB220~250，，，，，，，，实测HB280或HB190）	硬度缺乏：淬火温度低（＜850℃）或保温时间短（＜1h）；；；；；；硬度过高：正火后冷却快或回火时间短
粗晶粒	晶粒尺寸＞80μm，，，，，，，，力学性能衰减	加热温度高（＞950℃）或保温时间长（＞3h），，，，，，，，强度降低15%~20%，，，，，，，，塑性降低25%~30%

解决计划：TC4钛合金锻后需接纳“真空退火”（780℃×3h，，，，，，，，空冷），，，，，，，，阻止氧化；；；；；；18MND5钢需“等温正火”（890℃×2h，，，，，，，，随炉冷至600℃空冷），，，，，，，，细化珠光体组织，，，，，，，，包管硬度匀称性。。。。。

3、锻件质量检测手艺系统

航空航天锻件质量检测需笼罩“外观-力学-微观-缺陷-剩余应力-抗侵蚀”全维度，，，，，，，，团结质料特征与使用场景选择适配要领，，，，，，，，确保检测精度与效率平衡。。。。。

3.1外观质量检测

外观质量包括几何尺寸、形状精度、外貌缺陷，，，，，，，，需应对“高温、大尺寸、重大形状”检测难题，，，，，，，，分为接触式与非接触式两类要领。。。。。

3.1.1接触式丈量法

适用于常温、小尺寸锻件，，，，，，，，焦点要领包括：

大型卡钳/量杆法：丈量精度±0.5mm，，，，，，，，操作简朴，，，，，，，，无需特殊装备，，，，，，，，适用于锻件外径、高度等基础尺寸检测；；；；；；

深度尺法：丈量深孔、凹槽深度，，，，，，，，精度±0.1mm，，，，，，，，需注重锻件外貌平整度（粗糙度Ra≤6.3μm），，，，，，，，不然误差超10%。。。。。

局限性：高温锻件（800~1200℃）无法直接接触，，，，，，，，大尺寸锻件（长度＞10m）搬运难题，，，，，，，，检测效率低（单件需30~60min）。。。。。

3.1.2非接触式丈量法

是目今主流手艺，，，，，，，，具有精度高（±0.05mm）、效率高（单件＜10min）、顺应高温情形的优势，，，，，，，，主要分为激光丈量与盘算机视觉两类：

（1）激光丈量手艺

激光束投射法：通过投射激光条纹至锻件外貌，，，，，，，，团结相机捕获变形条纹，，，，，，，，盘算尺寸误差，，，，，，，，适用于长度、直径丈量，，，，，，，，操作直观，，，，，，，，但激光斑在高温锻件（＞1000℃）上易受红光滋扰，，，，，，，，需加装滤光片；；；；；；

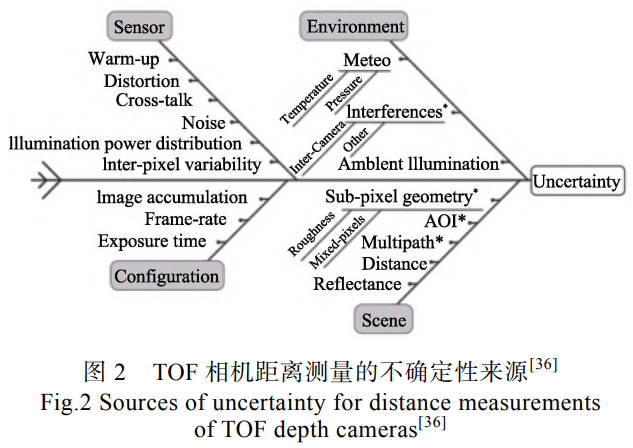

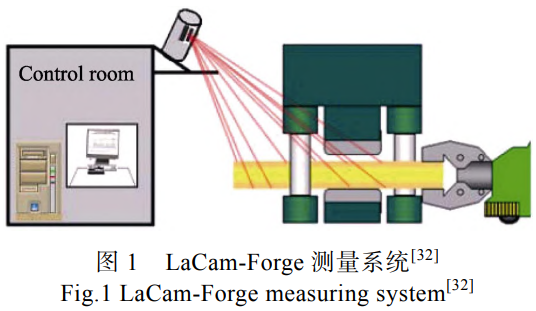

航行时间法（TOF）：通过激光发射与吸收时间差盘算距离，，，，，，，，德国LaCam-Forge系统接纳该手艺，，，，，，，，可实现800~1200℃锻件的三维丈量，，，，，，，，精度±0.1mm，，，，，，，，已应用于飞机升降架锻件检测；；；；；；

激光扫描测距法：相位雷达法（相对精度±0.01mm，，，，，，，，绝对精度±1mm）适用于近距离丈量；；；；；；脉冲雷达法（精度±0.5mm）适用于远距离（＞10m）、大规模丈量，，，，，，，，上海交通大学开发的“二自由度并联机构+激光传感器”系统，，，，，，，，可实现大型环形锻件的内径丈量，，，，，，，，误差＜0.1mm。。。。。

（2）盘算机视觉手艺

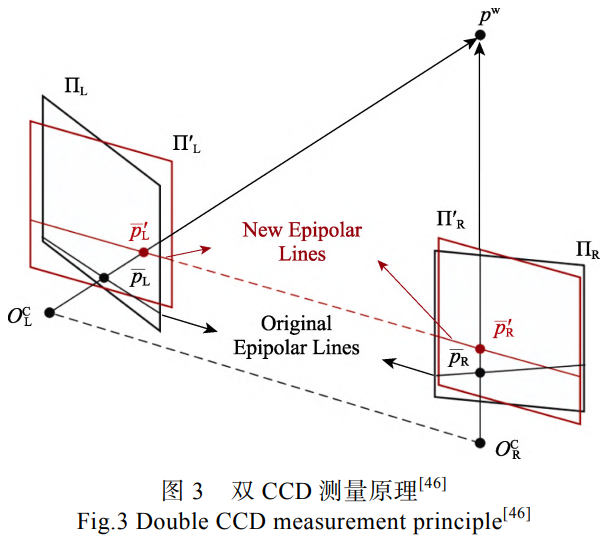

双目立体视觉：通过两台CCD相机模拟人眼，，，，，，，，盘算视差获取三维信息，，，，，，，，日本Okamoto等开发的双CCD系统，，，，，，，，可在1000℃高温下稳固丈量，，，，，，，，精度±0.08mm，，，，，，，，适用于重大曲面锻件（如发念头叶片）；；；；；；

结构光视觉：投射线结构光至锻件外貌，，，，，，，，通过相机收罗光条变形，，，，，，，，重修三维模子，，，，，，，，Zhang等提出的系统可丈量不规则锻件（如异形讨论），，，，，，，，但需预设扫描路径，，，，，，，，导轨尺寸受空间限制；；；；；；

多相机协同丈量：接纳4~8台相机围绕锻件，，，，，，，，笼罩全视角，，，，，，，，解决单相机景深缺乏问题，，，，，，，，Hurník等开发的多相机系统，，，，，，，，丈量大型筒形锻件（直径＞5m）的圆度误差，，，，，，，，精度±0.03mm。。。。。

3.1.3外貌缺陷检测

需识别裂纹、折叠、凹坑等缺陷，，，，，，，，要领如表6所示：

表6锻件外貌缺陷检测要领比照

要领类型	焦点原理	优势	局限性	适用场景
人工目视法	人眼视察，，，，，，，，辅以放大镜（10~20倍）	本钱低，，，，，，，，无邪	主观性强，，，，，，，，漏检率＞20%，，，，，，，，无法检测近外貌缺陷	常温、简朴形状锻件起源筛查
频闪光检测法	频闪光源（频率50~100Hz）+专用相机，，，，，，，，增强缺陷比照度	检测效率高（单件＜5min）	自动化水平低，，，，，，，，依赖操作员履历	中小尺寸锻件外貌裂纹检测
涡流检测法	交变磁场诱导涡流，，，，，，，，缺陷处涡流转变，，，，，，，，通过传感器捕获	迅速度高（可检出0.1mm深裂纹），，，，，，，，无损	需加热至300~500℃，，，，，，，，检测速率慢（＜1m/min）	铝合金、钛合金锻件外貌夹杂、裂纹
漏磁检测法	磁化锻件，，，，，，，，缺陷处形成漏磁。。。。。，，，，，，，剖析磁通密度	可检测内部缺陷（深度＜5mm），，，，，，，，精度高	无法检测非铁磁性子料，，，，，，，，缺陷分类能力差	高强钢锻件外貌/近外貌裂纹、夹杂
机械视觉法	高区分率相机（500万像素）+图像处置惩罚算法（边沿检测、灰度剖析）	自动化水平高（漏检率＜5%），，，，，，，，可量化缺陷	受外貌氧化皮影响大（需预处置惩罚）	批量生产的规则形状锻件（如棒材）

应用案例：某航空发念头TC4钛合金叶片接纳“涡流检测+机械视觉”团结检测，，，，，，，，涡流检出外貌0.08mm深裂纹，，，，，，，，机械视觉丈量叶片型面误差，，，，，，，，及格率从85%提升至98%。。。。。

3.2力学性能检测

力学性能直接决议锻件服役能力，，，，，，，，需沿金属流线偏向多方位取样，，，，，，，，确保数据代表性，，，，，，，，焦点检测项目包括拉伸、攻击、硬度试验。。。。。

3.2.1拉伸试验

依据GB/T228.1-2021《金属质料拉伸试验第1部分：室温试验要领》，，，，，，，，要害要求如下：

取样偏向：铝合金、TC4钛合金等各向异性子料需沿纵向（金属流线偏向）、横向（笔直流线）、切线偏向（环形锻件）取样，，，，，，，，阻止单偏向取样导致性能误判；；；；；；

试样制备：试样尺寸凭证锻件厚度确定，，，，，，，，厚度＞20mm接纳全厚度试样，，，，，，，，厚度＜20mm接纳比例试样（标距50mm），，，，，，，，加工精度需知足：平行段直径公差±0.05mm，，，，，，，，外貌粗糙度Ra≤1.6μm；；；；；；

试验参数：室温试验速率2~5mm/min，，，，，，，，高温试验（如400℃）需保温30min，，，，，，，，确保温度匀称，，，，，，，，纪录抗拉强度（Rm）、屈服强度（Rp0.2）、断后伸长率（A）、断面缩短率（Z）。。。。。

典范数据：TC4钛合金锻件经“965℃×1h水冷+780℃×3h空冷”处置惩罚后，，，，，，，，室温性能：Rm=910~930MPa，，，，，，，，Rp0.2=870~890MPa，，，，，，，，A=15%~16%，，，，，，，，Z=54%~57%，，，，，，，，知足航空发念头叶片手艺要求（Rm≥893MPa，，，，，，，，A≥10%）。。。。。

3.2.2攻击试验

评估锻件韧性，，，，，，，，依据GB/T229-2020《金属质料夏比摆锤攻击试验要领》：

试样类型：接纳V型缺面试样（缺口深度2mm），，，，，，，，尺寸10×10×55mm，，，，，，，，缺口底部粗糙度Ra≤1.6μm；；；；；；

试验温度：常温（23℃）、低温（-40℃）、高温（400℃），，，，，，，，凭证服役情形选择，，，，，，，，如飞机升降架需举行-40℃低温攻击试验，，，，，，，，攻击吸收能量KV?≥30J；；；；；；

效果剖析：攻击断口需视察“纤维区-放射区-剪切唇”比例，，，，，，，，纤维区占比＞50%批注韧性优异，，，，，，，，放射区占比高则脆性倾向大。。。。。

3.2.3硬度试验

快速评估锻件硬度匀称性，，，，，，，，常用要领包括：

布氏硬度（HB）：适用于低硬度质料（HB≤450），，，，，，，，如铝合金、退火态TC4钛合金，，，，，，，，试验力3000kgf，，，，，，，，压头直径10mm，，，，，，，，丈量精度±5HB；；；；；；

洛氏硬度（HRC）：适用于高硬度质料（HRC20~67），，，，，，，，如淬火态高强钢，，，，，，，，试验力150kgf，，，，，，，，金刚石压头，，，，，，，，丈量精度±1HRC；；；；；；

维氏硬度（HV）：适用于薄截面锻件（厚度＜5mm），，，，，，，，试验力1~10kgf，，，，，，，，压头为正四棱锥金刚石，，，，，，，，精度±3HV。。。。。

注重事项：硬度检测需在锻件差别位置（至少3点）丈量，，，，，，，，极差≤10HB或≤2HRC，，，，，，，，不然批注组织不匀称。。。。。

3.3微观组织与晶粒度检测

微观组织（晶粒尺寸、相组成）决议锻件力学性能，，，，，，，，焦点检测项目为晶粒度/平均晶粒尺寸，，，，，，，，要领如表7所示：

表7晶粒度/平均晶粒尺寸检测要领比照

要领名称	焦点原理	检测精度	优势	局限性	适用质料
金相剖析法	制备金相试样（磨抛、侵蚀），，，，，，，，显微镜视察，，，，，，，，接纳截距法/面积法盘算晶粒尺寸	平均晶粒尺寸±0.5μm	本钱低，，，，，，，，操作简朴，，，，，，，，可视察相形态	取样破损，，，，，，，，代表性受取样位置影响	铝合金、TC4钛合金、高强钢
电子背散射衍射（EBSD）	扫描电镜（SEM）中电子束与晶粒作用爆发背散射衍射，，，，，，，，剖析晶粒取向与尺寸	晶粒尺寸±0.1μm，，，，，，，，取向精度±1°	可获得晶粒取向、晶界类型，，，，，，，，三维组织信息	装备腾贵（＞500万元），，，，，，，，检测时间长（＞2h）	需细腻剖析的要害锻件（如涡轮盘）
X射线衍射法（XRD）	X射线穿过质料爆发衍射，，，，，，，，凭证衍射峰宽化（Scherrer公式）盘算晶粒尺寸	微晶尺寸（＜100nm）±2nm	无损，，，，，，，，可批量检测	仅适用于微晶质料，，，，，，，，无法区分晶粒形态	纳米晶强化锻件
超声波法	超声波在质料中撒播速率与晶粒尺寸负相关，，，，，，，，建设速率-晶粒尺寸校准曲线	晶粒尺寸±5μm	无损，，，，，，，，检测速率快（＜5min/件）	需预先校准，，，，，，，，受质料织构影响大	大型筒形、环形锻件

应用案例：6082铝合金锻件接纳“固溶铸造一体化工艺”后，，，，，，，，通过EBSD检测（图1）发明：晶粒尺寸从100μm细化至44μm，，，，，，，，等轴晶占比从60%提升至85%，，，，，，，，抗拉强度从310MPa提升至380MPa，，，，，，，，知足大飞机翼梁要求。。。。。


图16082铝合金锻件EBSD效果

（a）反极图面漫衍图；；；；；；（b）晶界图；；；；；；（c）差别尺寸晶粒面积分数；；；；；；（d）错向角数分数

（数据泉源：马慧娟等，，，，，，，，2024）

3.4断裂韧性检测

断裂韧性表征质料抗裂纹扩展能力，，，，，，，，是航空航天锻件“抗失效”的焦点指标，，，，，，，，常用参数包括KIC（平面应变断裂韧性）、JIC（J积分临界值）、CTOD（裂纹尖端张开位移）。。。。。

3.4.1KIC检测

依据GB/T4161-2007《金属质料平面应变断裂韧性KIC试验要领》：

试样类型：接纳三点弯曲试样（SE（B））或紧凑拉伸试样（CT），，，，，，，，试样厚度B≥2.5(KIC/σs)?（σs为屈服强度），，，，，，，，确保平面应变状态；；；；；；

试验历程：预制疲劳裂纹（深度为试样厚度的0.45~0.55倍），，，，，，，，缓慢加载（位移速率0.5mm/min），，，，，，，，纪录载荷-位移曲线，，，，，，，，盘算KIC值；；；；；；

应用场景：线弹性子料（如退火态TC4钛合金），，，，，，，，KIC≥50MPa?m?/?可知足发念头叶片抗裂纹扩展要求。。。。。

3.4.2JIC检测

适用于弹塑性子料，，，，，，，，依据GB/T2038-1991《金属质料延性断裂韧度JIC试验要领》：

试样类型：与KIC相同，，，，，，，，厚度B≥10mm，，，，，，，，阻止尺寸效应；；；；；；

试验历程：多试样法（3~5个试样），，，，，，，，通过卸载compliance法丈量裂纹扩展量，，，，，，，，绘制J-Δa曲线，，，，，，，，外推获得JIC值；；；；；；

典范数据：18MND5钢锻件在400℃时JIC=180~200kJ/m?，，，，，，，，确保核电稳压器在高温下抗断裂。。。。。

3.4.3CTOD检测

适用于厚壁锻件，，，，，，，，依据GB/T2358-2009《金属质料裂纹尖端张开位移（CTOD）试验要领》：

焦点参数：临界CTOD值δc，，，，，，，，通过夹式引伸计丈量裂纹嘴张开位移，，，，，，，，换算获得δc；；；；；；

应用场景：海洋工程用高强钢锻件，，，，，，，，δc≥0.2mm可对抗海水情形下的应力侵蚀开裂。。。。。

3.5剩余应力检测

剩余应力影响锻件尺寸稳固性、疲劳寿命，，，，，，，，检测要领按“破损性”分为三类，，，，，，，，如表8所示（基于马慧娟等2024年、丁稳稳等2022年研究数据）：

表8剩余应力检测要领比照

要领种别	详细要领	检测深度	精度	破损性	适用场景
全破损检测法	轮廓法：切割锻件，，，，，，，，丈量释放应力后的变形，，，，，，，，反算剩余应力	全厚度	±5MPa	完全破损	实验室研究、工艺验证
	裂纹柔度法：预制裂纹，，，，，，，，丈量裂纹扩展时的柔度转变，，，，，，，，盘算应力	深度＜20mm	±8MPa	完全破损	厚壁锻件内部应力剖析
半破损检测法	钻孔法（盲孔法）：钻φ1~3mm盲孔，，，，，，，，丈量应变释放，，，，，，，，盘算应力	深度＜5mm	±10MPa	细小破损（孔径＜3mm）	现场检测、批量生产
	环芯法：切割环形芯样，，，，，，，，丈量应变释放，，，，，，，，盘算应力	深度＜10mm	±8MPa	中度破损（环芯直径＞10mm）	近外貌应力漫衍剖析
无损检测法	X射线衍射法：X射线照射外貌，，，，，，，，通过晶面间距转变盘算应力	深度＜10μm	±5MPa	无损	外貌应力检测（如叶片、螺栓）
	中子衍射法：中子穿透质料，，，，，，，，剖析内部晶面间距，，，，，，，，盘算应力	深度＞100mm	±15MPa	无损	大型锻件内部应力检测（如涡轮盘）
	超声波法：超声波撒播速率与应力相关，，，，，，，，建设速率-应力校准曲线	深度＜50mm	±12MPa	无损	管道、筒形锻件检测

质料适配：

TC4钛合金锻件：常用“钻孔法”（GB/T31310-2014），，，，，，，，检测精度±8MPa，，，，，，，，适用于叶片、框架等部件；；；；；；

铝合金锻件：常用“X射线衍射法”（GB/T7704-2017），，，，，，，，检测外貌应力，，，，，，，，阻止破损轻量化结构；；；；；；

高强钢锻件：常用“中子衍射法”，，，，，，，，检测内部应力（如升降架心部应力），，，，，，，，确保整体稳固性。。。。。

3.6抗侵蚀能力检测

航空航天锻件服役情形重大（如海洋大气、高温燃气），，，，，，，，需评估抗侵蚀性能，，，，，，，，焦点要领如表9所示（基于马慧娟等2024年、刘敬福等2020年研究数据）：

表9锻件抗侵蚀能力检测要领

要领种别	详细要领	检测内容	优势	适用场景
物理丈量法	重量损失法：丈量侵蚀前后质量转变，，，，，，，，盘算侵蚀速率	匀称侵蚀速率（mm/a）	操作简朴，，，，，，，，数据直观	铝合金、钛合金匀称侵蚀评估
	膜厚剖析法：激鲜明微镜丈量侵蚀产品膜厚度	侵蚀膜厚度（μm）	精度高（±0.1μm）	氧化膜稳固性评估
电化学剖析法	电化学阻抗谱（EIS）：丈量阻抗谱，，，，，，，，剖析侵蚀历程动力学参数	侵蚀电阻（Ω?cm?）、双电层电容（F/cm?）	无损，，，，，，，，可实时监测	涂层；；；；；；ばЧ拦
	极化曲线法：丈量电流-电位曲线，，，，，，，，盘算侵蚀电流密度	侵蚀电流密度（A/cm?）	快速（＜1h），，，，，，，，可量化侵蚀速率	不锈钢、钛合金点蚀评估
应力侵蚀检测	慢应变速率拉伸法（SSRT）：低速拉伸（10??~10??s??），，，，，，，，视察断裂行为	应力侵蚀敏感性指数（Iσ）	模拟现实受力，，，，，，，，相关性强	高强钢、铝合金应力侵蚀评估
	恒载荷法：施加恒定载荷，，，，，，，，纪录断裂时间	断裂时间（h）	可评估长效侵蚀性能	升降架、压力容器应力侵蚀评估
原位检测法	声发射手艺（AE）：监测侵蚀历程中爆发的声波信号，，，，，，，，定位侵蚀源	侵蚀源位置、侵蚀速率	实时监测，，，，，，，，可定位	大型锻件（如箭体承力环）在线监测

要害指标：7xxx系列铝合金锻件（如7B04）的电导率与抗应力侵蚀性能正相关，，，，，，，，电导率＞35%IACS时，，，，，，，，应力侵蚀断裂时间＞1000h，，，，，，，，可通过电导率在线检测快速筛选及格件。。。。。

3.7超声无损检测（内部缺陷检出焦点手艺）

超声检测是航空航天锻件内部缺陷（裂纹、夹杂、白点）检出的焦点手段，，，，，，，，需凭证锻件类型（1型、3型、4型）制订专项计划，，，，，，，，如表10所示（基于张杰2024年研究数据）。。。。。

表10差别类型锻件超声检测计划

锻件类型	结构特征	铸造工艺	缺陷类型	检测要领	控制要点
1a型（圆柱形）	直径＜200mm，，，，，，，，长度＞1000mm（如螺栓）	拔长为主	纵向裂纹、夹杂	纵波直探头：圆周面100%扫查；；；；；；端面轴向检测	1.直径。。。。。ǎ50mm）：加装曲率吻合探头靴；；；；；；2.长度长（＞5m）：分段检测阻止侧壁干预
1b型（矩形）	截面＞200×200mm（如筋板）	拔长为主	横向裂纹、缩孔剩余	纵波直探头：三个相互笔直外貌扫查	1.试块厚度需匹配锻件厚度；；；；；；2.盲区增补双晶直探头检测
3型（接受类）	外内径比≤1.6（如人孔法兰、喷淋接受）	镦粗-冲孔-滚压	周向裂纹、穿流	纵波直探头+横波斜探头：周向4偏向扫查	1.采购阶段标注最终轮廓，，，，，，，，按最终尺寸检测；；；；；；2.外径＜250mm：加装仿形探头靴；；；；；；3.小径管（＜50mm）：水浸聚焦探头（表11）
4型（封头类）	碗形结构，，，，，，，，厚度＞50mm（如压力容器封头）	镦粗为主	平行于端面的夹杂、裂纹	纵波直探头（端面扫查）+横波斜探头（4偏向扫查）	1.斜探头折射角50°~70°；；；；；；2.试块曲率与封头一致

表11小径管水浸聚焦探头参数（以φ35×φ23接受为例）

工件尺寸（mm）	探头型号	频率（MHz）	晶片尺寸（mm）	焦距（mm）	偏心距（mm）	水层厚度（mm）
φ35×φ23	BENCHMARK113-844-280	5	13	50	4.8	28

检测标准：核电稳压器锻件（18MND5、Z2CND18-12）需依据RCC-M（2007版）+FM1061修改单，，，，，，，，缺陷当量≤φ2mm平底孔为及格，，，，，，，，底面回波降低量≤12dB，，，，，，，，阻止多小缺陷叠加导致性能衰减。。。。。

4、典范质料锻件工艺优化与性能调控

针对航空航天锻件主流质料（TC4钛合金、高强钢），，，，，，，，团结缺陷形成机制与质量要求，，，，，，，，优化铸造与热处置惩罚工艺，，，，，，，，实现“性能达标-缺陷控制-能耗降低”协同。。。。。

4.1TC4钛合金锻件工艺优化

TC4钛合金的焦点问题是“剩余应力大”“成形难”，，，，，，，，需通过变形参数优化与热处置惩罚调控，，，，，，，，平衡强度与塑性。。。。。

4.1.1铸造工艺参数优化

基于方秀荣等（2021年）的数值模拟与物理实验，，，，，，，，变形温度、变形水平、变形速率对剩余应力的影响纪律如下：

（1）变形温度

影响纪律：变形温度从925℃升至1025℃（相变点985℃），，，，，，，，径向剩余应力从80MPa降至40MPa，，，，，，，，轴向剩余应力从30MPa降至15MPa；；；；；；温度超1050℃易过烧，，，，，，，，晶粒长大至100μm以上；；；；；；

优化值：975~1000℃（β相变区下方），，，，，，，，兼顾塑性（伸长率＞15%）与组织细化（晶粒尺寸＜50μm）。。。。。

（2）变形水平

影响纪律：变形水平从30%增至70%，，，，，，，，平均等效剩余应力从80MPa升至120MPa，，，，，，，，但应力漫衍匀称性改善（极差从60MPa降至30MPa）；；；；；；变形水平＜30%易泛起动态回复缺乏，，，，，，，，＞70%易泛起动态再结晶太过；；；；；；

优化值：40%~50%，，，，，，，，确保剩余应力＜100MPa，，，，，，，，晶粒匀称性（尺寸差＜20μm）。。。。。

（3）变形速率

影响纪律：变形速率从0.1mm/s增至100mm/s，，，，，，，，剩余应力从120MPa降至60MPa；；；；；；速率超1000mm/s易爆发热效应，，，，，，，，温度升高20~30℃，，，，，，，，导致局部晶粒粗大；；；；；；

优化值：10~100mm/s，，，，，，，，平衡变形效率与剩余应力。。。。。

验证实验：TC4钛合金叶片接纳“1000℃×50%变形水平×50mm/s”工艺，，，，，，，，剩余应力：径向表层50MPa、心部-80MPa，，，，，，，，轴向20MPa，，，，，，，，知足尺寸变形量＜0.1mm/m要求；；；；；；力学性能：Rm=920MPa，，，，，，，，Rp0.2=880MPa，，，，，，，，A=15.5%，，，，，，，，达标率100%。。。。。

4.1.2热处置惩罚工艺优化

针对通例退火（780℃×3h空冷）后强度偏低（Rm＜893MPa）的问题，，，，，，，，孟祥康等（1991年）提出“高温固溶+通例退火”强化工艺：

（1）工艺参数

准备热处置惩罚：965℃×1h，，，，，，，，水冷（冷速＞50℃/s），，，，，，，，目的是镌汰等轴α相含量（从65%降至16%），，，，，，，，天生亚稳态马氏体；；；；；；

通例退火：780℃×3h，，，，，，，，空冷，，，，，，，，目的是剖析马氏体，，，，，，，，消除内应力，，，，，，，，等轴α相含量回升至30%，，，，，，，，包管塑性。。。。。

（2）性能提升效果

室温性能：Rm从815MPa提升至910~930MPa，，，，，，，，Rp0.2从737MPa提升至870~890MPa，，，，，，，，A从10.8%提升至15%~16%，，，，，，，，Z从51%提升至54%~57%；；；；；；

高温性能（400℃）：Rm从620MPa提升至650~660MPa，，，，，，，，长期寿命（400℃/560MPa）从100h提升至105h以上；；；；；；

热稳固性：400℃×100h热袒露后，，，，，，，，Rm衰减＜5%，，，，，，，，塑性无显着下降。。。。。

（3）能耗优化

比照古板“两次退火”工艺，，，，，，，，新工艺总加热时间从6h缩短至4h，，，，，，，，能耗降低33%；；；；；；且阻止了强度缺乏格导致的返工（返工率从20%降至0），，，，，，，，间接降低能耗。。。。。

4.2高强钢旋转锻件工艺优化

以陈鹏等（2021年）研究的航天高强钢旋转锻件（深孔薄壁结构，，，，，，，，t/D=0.192）为例，，，，，，，，解决“成形难-脱模难-性能波动”问题。。。。。

4.2.1铸造工艺优化

（1）成形工艺选择

接纳“闭式铸造”，，，，，，，，阻止开式铸造的飞边过大（飞边余量从5mm降至2mm），，，，，，，，镌汰机加工量（加工余量从3mm降至1mm），，，，，，，，质料使用率从70%提升至85%；；；；；；

装备选择：2500t压力机，，，，，，，，攻击力1420t（装备额定力的56.8%），，，，，，，，确保充型完整（仿真显示无折叠、欠压）。。。。。

（2）要害问题解决计划

深孔薄壁充型缺乏：坯料加热温度1220℃（比通例高30℃），，，，，，，，提高金属流动性；；；；；；上；；；；；；樗俾450mm/s，，，，，，，，缩短变形时间，，，，，，，，镌汰孔壁温降（温降＜50℃）；；；；；；

脱模难题：坯料端头车制“润滑剂贮存仓”（盲孔φ10×5mm），，，，，，，，贮存石墨润滑剂，，，，，，，，确保冲头与孔壁润滑充分，，，，，，，，脱模力从800kN降至400kN；；；；；；

冲头寿命短：接纳“疏散式冲头”设计（冲头与上模自力组装），，，，，，，，冲头替换时间从4h缩短至1h，，，，，，，，寿命从50件提升至200件，，，，，，，，降低工装本钱。。。。。

4.2.2热处置惩罚工艺优化

（1）工艺蹊径

等温正火：＜600℃装炉，，，，，，，，升温至890℃×2h，，，，，，，，随炉冷至600℃空冷，，，，，，，，细化珠光体组织，，，，，，，，硬度匀称性（HB220~240，，，，，，，，极差＜20HB）；；；；；；

球化退火：＜600℃装炉，，，，，，，，升温至780℃×16h，，，，，，，，空冷，，，，，，，，球化率＞90%，，，，，，，，降低后续机加工难度（切削力降低20%）。。。。。

（2）性能达标情形

力学性能：Rm=680~720MPa（手艺要求630~750MPa），，，，，，，，Rp0.2=580~620MPa（手艺要求260~520MPa），，，，，，，，A=25%~28%（手艺要求20%~30%），，，，，，，，Z=55%~58%（手艺要求46%~65%），，，，，，，，所有达标；；；；；；

内部质量：超声检测无φ＞2mm缺陷，，，，，，，，晶粒度8~9级（手艺要求≥7级），，，，，，，，知足航天使用要求。。。。。

（3）批量生产验证

首批次试生产50件，，，，，，，，及格率100%；；；；；；用户试加工后，，，，，，，，尺寸精度（内腔公差-1.5~+0.6mm，，，，，，，，错移＜1mm）完全知足要求，，，，，，，，具备批量生产条件。。。。。

5、锻件生产能耗检测与节能管控

基于马慧娟等（2024年）的“工厂-装备-产品”三层能耗系统，，，，，，，，团结工艺优化，，，，，，，，实现能耗精准管控与节能降耗。。。。。

5.1工厂层能耗检测与管控

5.1.1能耗数据收罗

系统架构：接纳“漫衍式能源治理系统”，，，，，，，，车间级安排电、自然气、水计量仪表（精度±1%），，，，，，，，数据通过工业互联网实时上传至效劳器，，，，，，，，实现“收罗-存储-剖析-展示”一体化（图2）；；；；；；

收罗频率：电耗1min/次，，，，，，，，自然气/水耗5min/次，，，，，，，，确保数据实时性，，，，，，，，捕获瞬时高能耗（如液压机启动时功率峰值）。。。。。


图2工厂层工业互联网结构

（数据泉源：马慧娟等，，，，，，，，2024）

5.1.2能耗剖析与优化

工序能耗占比：加热环节占60%~65%，，，，，，，，锻压环节占20%~25%，，，，，，，，辅助环节（冷却、润滑）占10%~15%，，，，，，，，重点优化加热环节；；；；；；

节能步伐：加热炉余热接纳：接纳换热器接纳烟气余热（温度＞800℃），，，，，，，，预热助燃空气，，，，，，，，燃料消耗降低15%~20%；；；；；；

多车间负荷调理：错峰使用高能耗装备（如2500t液压机），，，，，，，，阻止电网负荷峰值（10:00~16:00），，，，，，，，镌汰电价附加费（降低本钱5%~8%）；；；；；；

能源梯级使用：自然气加热炉尾气（400~500℃）用于坯料预热，，，，，，，，替换电加热，，，，，，，，年节电＞10万kWh。。。。。

5.2装备层能耗检测与管控

5.2.1能耗分类与建模

加工能耗：随锻件变形量、质料硬度转变，，，，，，，，呈非线性漫衍（如TC4钛合金变形量50%时加工能耗120kWh/t，，，，，，，，变形量30%时80kWh/t）；；；；；；

基本能耗：随开机时间线性转变，，，，，，，，包括润滑系统（5~8kWh/h）、控制系统（2~3kWh/h）、冷却系统（3~5kWh/h），，，，，，，，与工艺无关；；；；；；

能量流模子：以大型液压机为例（图3），，，，，，，，输入电能的60%~65%转化为有用功（锻压），，，，，，，，20%~25%转化为热能（摩擦、液压损失），，，，，，，，10%~15%为待机消耗。。。。。


图3液压机系统能量流模子

（数据泉源：马慧娟等，，，，，，，，2024）

5.2.2扰动因素管控

接纳5M1E剖析法（人、机、料、法、环、测），，，，，，，，识别并管控能耗扰动因素：

职员操作：培训操作员优化锻压节奏（如坯料从加热炉取出至铸造时间＜15s，，，，，，，，镌汰温度损失，，，，，，，，降低再加热能耗）；；；；；；

装备状态：按期维护液压机液压系统（走漏率＜0.5%），，，，，，，，阻止压力损失导致能耗上升（走漏率每增添1%，，，，，，，，能耗上升2%~3%）；；；；；；

情形温度：冬季车间供暖至15℃，，，，，，，，阻止装备润滑油黏度增添（黏度每增添10cSt，，，，，，，，能耗上升5%~7%）。。。。。

5.3产品层能耗检测与管控

5.3.1?流剖析与能耗优化

?流盘算：电能?=电能×100%（高品质能源），，，，，，，，自然气?=自然气热值×90%（燃烧损失10%），，，，，，，，锻件获得的?=有用功×80%（机械损失20%）；；；；；；

优化偏向：提高?效率（目今30%~40%），，，，，，，，通过工艺优化（如TC4钛合金提高变形温度）镌汰?损失，，，，，，，，目的?效率＞50%。。。。。

5.3.2物质流与能量流耦合优化

物质流优化：镌汰坯料余量（如高强钢旋转锻件从10%降至5%），，，，，，，，降低质料消耗，，，，，，，，间接镌汰加热能耗（质料每镌汰1kg，，，，，，，，加热能耗降低0.5kWh）；；；；；；

能量流优化：锻后余热使用（如800℃锻件余热用于预热坯料，，，，，，，，预热温度从20℃升至300℃，，，，，，，，加热能耗降低30%~35%）。。。。。

5.3.3能耗-质量协同管控

建设“能耗-质量”关联模子：

当TC4钛合金变形温度从925℃升至975℃时，，，，，，，，能耗增添5%~8%，，，，，，，，但剩余应力降低30%~40%，，，，，，，，返工率从20%降至0，，，，，，，，综合本钱降低15%~20%；；；；；；

当高强钢旋转锻件接纳闭式铸造时，，，，，，，，能耗增添10%~12%，，，，，，，，但质料使用率提升15%，，，，，，，，性能达标率100%，，，，，，，，综合效益提升25%~30%。。。。。

6、全文总结

本文基于5篇航空航天锻件领域焦点论文，，，，，，，，构建了“缺陷剖析-质量检测-工艺优化-能耗管控”完整手艺系统，，，，，，，，焦点结论如下：

缺陷形成机制：锻件缺陷贯串全生产流程，，，，，，，，原质料环节的非金属夹杂、加热环节的过热、锻压环节的剩余应力、锻后热处置惩罚的冷却裂纹是主要危害点，，，，，，，，需针对性管控（如TC4钛合金控制加热速率＜10℃/min，，，，，，，，高强钢控制氢含量＜30ppm）。。。。。

质量检测手艺：形成多维度检测系统——外观检测以激光/盘算机视觉为主（精度±0.05mm），，，，，，，，力学检测需多偏向取样，，，，，，，，微观检测依赖EBSD（晶粒尺寸±0.1μm），，，，，，，，剩余应力检测以钻孔法（半破损）、X射线法（无损）为主，，，，，，，，超声检测是内部缺陷检出焦点（缺陷当量≤φ2mm）。。。。。

工艺优化路径：TC4钛合金接纳“1000℃×50%变形水平×50mm/s+965℃水冷+780℃空冷”工艺，，，，，，，，强度提升11%~14%，，，，，，，，剩余应力降低40%~50%；；；；；；高强钢旋转锻件接纳“闭式铸造+疏散式冲头+等温正火”工艺，，，，，，，，质料使用率提升15%，，，，，，，，及格率100%。。。。。

能耗管控战略：工厂层通过漫衍式系统实现能耗实时监测，，，，，，，，装备层区分加工/基本能耗，，，，，，，，产品层基于?流理论优化，，，，，，，，团结工艺优化（如余热接纳、错峰生产），，，，，，，，可降低能耗15%~30%，，，，，，，，助力“双碳”目的实现。。。。。

未来研究偏向：①开发AI驱动的智能检测系统，，，，，，，，实现缺陷自动识别与分类；；；；；；②建设多标准能耗模子，，，，，，，，实现“质料-工艺-质量-能耗”协同优化；；；；；；③拓展新型质料（如钛铝金属间化合物）的铸造与检测手艺，，，，，，，，知足更高性能需求。。。。。

参考文献

[1]马慧娟，，，，，，，，龚智昂，，，，，，，，胡志力，，，，，，，，等。。。。。航空航天大型锻件质量与生产能耗检测要领[J].细密成形工程，，，，，，，，2024,16(3):16-31.

[2]方秀荣，，，，，，，，邵艳茹，，，，，，，，陆佳，，，，，，，，等。。。。。铸造工艺参数对TC4钛合金锻件剩余应力的影响[J].锻压手艺，，，，，，，，2021,46(3):1-8.

[3]陈鹏，，，，，，，，武络，，，，，，，，车奇楠，，，，，，，，等。。。。。航天用高强度旋转锻件的生产工艺探讨[J].铸造与冲压，，，，，，，，2021(15):39-41.

[4]张杰。。。。。超声波磨练在锻件质量控制中的应用[J].中文科技期刊数据库(引文版)工程手艺，，，，，，，，2024,(1):272-275.

[5]孟祥康，，，，，，，，周义刚，，，，，，，，俞汉清，，，，，，，，等。。。。。改善TC4钛合金锻件机械性能的热处置惩罚工艺[J].金属热处置惩罚，，，，，，，，1991(1):46-48.

本文链接：/ziliao/690.html

相关链接

2025-09-03 07:50:53 航空发念头用钛棒钛锻件钛板等钛合金质料统标统型理论与实践
2025-07-31 12:19:12 航空航天钛锻件组织控制手艺研究:TC4与TC11钛合金工艺比照剖析
2025-06-18 17:46:49 钛锻件破局核电“质料困局”:从TA2纯钛到Ti5331耐辐照合金的国产化跃迁
2025-06-03 17:11:31 深海装备领域用钛锻件向功效集成化智能化极端情形顺应性偏向纵深生长
2025-04-30 09:07:53 高强度轻量化耐侵蚀TC4钛锻件的焦点应用领域和生长偏向
2025-03-16 18:35:01 钛锻件厂家谈钛合金方块在海内外的主要应用领域
2025-03-02 12:09:24 钛锻件厂家详谈生物医疗植入用钛环的常用材质与加工工艺
2025-01-27 18:30:35 钛锻件厂家浅析钛饼材的主要应用领域与制造工艺要点
2024-12-25 10:16:23 钛锻件钛棒钛板等钛合金质料的局部侵蚀类型及防护步伐
2024-11-11 15:19:32 基于高速钢对TC4钛合金棒钛锻件等质料的车削研究

Copyright @ 2021　PP电子炽热金矿　版权所有 ICP备案号：陕ICP备16019465号互联网谋划企业电子标识编号：610301100065616

互联网谋划企业电子标识编号：610301100065616

公安备案号：610303502000257

钛锻件网站在线统计

@ 2021 PP电子炽热金矿版权所有

: 在线客服

海内销售部(290979866)

国际销售部(290979866)

现货供应部(290979866)

售后效劳部(290979866); 客服电话

天下免费效劳热线
0917 - 3390168; 扫一扫

yongyiti.com
PP电子炽热金矿钛手机网; 返回顶部

【网站地图】【sitemap】
