现在，，，，，，我国已生长成天下钛工业大国，，，，，，钛产能与产量均位居天下首位，，，，，，然而海内钛材的整体手艺含量较低、产品附加值低、产能严重过剩，，，，，，钛工业面临"大而不强"的处境，，，，，，加大钛材深加工及开发高附加值产品是行业挣脱逆境的要害。。。。。。高纯钛作为电子信息领域主要的功效薄膜质料，，，，，，近年来随着我国集成电路、平面显示、太阳能等工业的快速生长需求量快速上升 。。。。。。磁控溅射手艺（PVD）手艺是制备薄膜质料的要害手艺之一，，，，，，高纯钛溅射靶材是磁控溅射工艺中的要害耗材，，，，，，具有辽阔的市场应用远景。。。。。。钛靶材作为高附加值的镀膜质料，，，，，，在化学纯度、组织性能等方面具有严酷的要求，，，，，，手艺含量高、加工难度大，，，，，，我国靶材制造企业在高端靶材制造领域起步相对较晚，，，，，，在 基础原质料纯度方面相对落伍，，，，，，靶材制备手艺如组织控制、工艺成型等焦点工艺手艺方面与外洋也保存一定的差别。。。。。。针对下游高端应用，，，，，，开发高性能钛溅射靶材，，，，，，是实现电子信息制造业要害质料的自主研制和推动钛工业向高端转型升级的主要行动。。。。。。

1、钛靶材的应用及性能要求

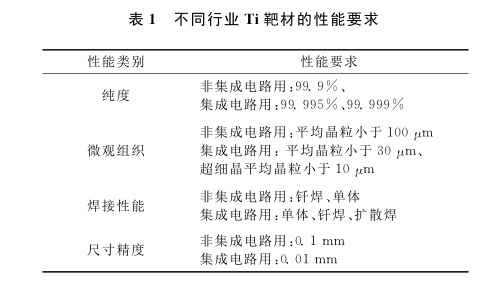

磁控溅射钛靶材主要应用于电子及信息工业，，，，，，如集成电路、平面显示屏和家装汽车行业装饰镀膜领域，，，，，，如玻璃装饰镀膜和轮毂装饰镀膜等。。。。。。差别行业钛靶材要求也有很大差别，，，，，，主要包括：纯度、微观组织、焊接性能、尺寸精度几个方面，，，，，，如表１所示。。。。。。

1.1　集成电路用钛靶材

集成电路钛靶材纯度主要大于99.995％以上，，，，，，现在主要依赖入口。。。。。。2013年，，，，，，我国集成电路工业实现销售收入2508亿元，，，，，，入口额高达2313亿美元，，，，，，首次成为我国第一大入口商品。。。。。。2014年，，，，，，集成电路工业销售收入为2672亿元，，，，，，入口额仍抵达2176亿美元。。。。。。集成电路用靶材在全球靶材市场中 占较大份额。。。。。。钛靶材原质料方面：高纯钛生产主要集中在美国、日本等国家，，，，，，如美国Honeywell，，，，，，日本东邦、日本大阪钛业；；；；；海内起步较晚，，，，，，2010年后北京有色金属研究院、遵义钛业、宁波创润等陆续推出国产的高纯钛产品，，，，，，可是产品稳固性还待提高。。。。。。

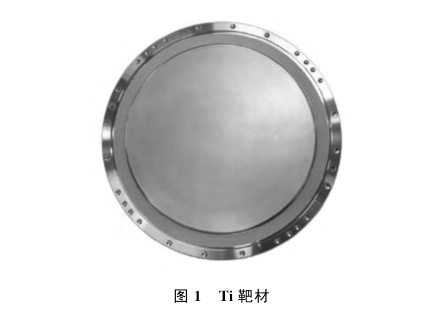

钛靶材的结构生长方面：早期芯片代工厂利润空间大，，，，，，主要使用100～150mm磁控溅射机台，，，，，，并且功率小，，，，，，溅射薄膜较厚，，，，，，芯片的尺寸较大，，，，，，单体靶材的性能能够知足其时机台的使用要求，，，，，，其时集成电路用钛靶材主要100～150mm单体和组合型靶材，，，，，，如典范3180型，，，，，，3290型靶材等。。。。。。第二阶段，，，，，，凭证摩尔定律生长，，，，，，芯片线宽变窄，，，，，，芯片代工厂主要使用150～200mm溅射机台，，，，，，为提高利润空间，，，，，，机台的溅射功率提高，，，，，，这就要求靶材尺寸加大，，，，，，同时坚持高导热、低价钱和一定的强度，，，，，，本时期钛靶材以铝合金背板扩散焊接和铜合金背板钎焊焊接两种结构为主，，，，，，如典范ＴN、TTN型，，，，，，Endura5500型等靶材。。。。。。第三阶段，，，，，，随集成电路生长，，，，，，芯片线宽进一步变窄，，，，，，此时芯片代工厂主要使用200～300mm溅射机台，，，，，，为进一步提高利润空间，，，，，，机台的溅射功率提高，，，，，，这就要求靶材尺寸加大，，，，，，同时坚持高导热和足够的强度 。。。。。。本时期钛靶材以铜合金背板扩散焊接为主，，，，，，如主流SIP型靶材如图1所示。。。。。。

Ti靶材加工制造方面：早期海内外市场基本被美国、日本等大的靶材制造商垄断，，，，，，2000年后海内的制造业逐步进入靶材市场，，，，，，最先入口高纯钛原质料加工低端的靶材，，，，，，最近几年海内钛靶材制造企业生长较快，，，，，，市场份额逐步扩大到台湾、西欧等市场，，，，，，若有研亿金和江峰电子两企业专注靶材制造多年。。。。。。海内的靶材制造企业也正在和海内的磁控溅射机台制造商团结开发靶材，，，，，，推动海内集成电路磁控溅射工业的生长。。。。。。

1.2　平面显示器用钛靶材

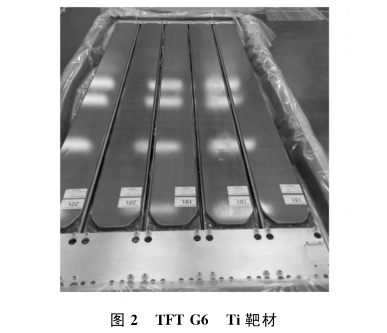

平面显示器包括：液晶显示器（LCD）、等离子体显示器（PDP）、场致发鲜明示器（E－L）、场发射显示器（FED）。。。。。。现在，，，，，，在平面显示器市场中以液晶显示器LCD市场最大，，，，，，份额高达90％以上。。。。。。LCD被以为是现在最有应用远景的平板显示器件，，，，，，它的泛起大大扩展了显示器的应用规模，，，，，，从条记本电脑显示器、台式电脑监视器、高清晰液晶电视以及移动通讯，，，，，，种种新型LCD产品正在攻击着人们的生涯习惯，，，，，，并推动着天下信息工业的飞速生长。。。。。。TFT－LCD手艺是微电子手艺与液晶显示器手艺巧妙团结的一种手艺，，，，，，现在已经成为平面显示主流手艺，，，，，，其中又分Ａl－Mo、Ａl－钛、Ｃｕ－Mo等工艺。。。。。。平面显示器的薄膜多接纳溅射成形。。。。。。A1、Cu、钛、Mo等靶材是现在平面显示器主要金属靶材，，，，，，平面显示器用钛靶材纯度大于99.9％，，，，，，此原质料能够国产。。。。。。TFT－LCD6代线用平面钛靶材尺寸较量大，，，，，，结构接纳铜合金水冷背板靶材，，，，，，如图2所示，，，，，，应用有中电熊猫等。。。。。。现在中国自主建设的全球最高世代线－合肥10.5代线主要生 产大尺寸超高清液晶显示屏，，，，，，设计产能为每月9万片玻璃基板，，，，，，玻璃基板尺寸为3370×2940mm，，，，，，总投资400亿元，，，，，，预计2018年二季度投产，，，，，，接纳溅射机台及响应的手艺和靶材还不确定。。。。。。

2、磁控溅射钛靶材制备手艺

磁控溅射钛靶材的原质料制备手艺要领按生产工艺可分为电子束熔炼坯（简称EB坯）和真空自耗电弧炉熔炼坯（简称（VAR）坯）两大类，，，，，，在靶材制备历程中，，，，，，除严酷控制质料纯度、致密度、晶粒度以及结晶取向之外，，，，，，对热处置惩罚工艺条件、后续成型加工历程亦需加以严酷控制，，，，，，以包管靶材的质量。。。。。。

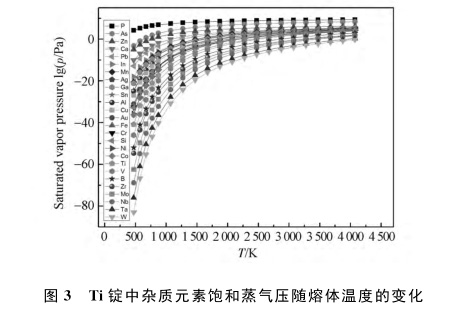

关于高纯钛的原质料通常先接纳熔融电解的要领去除钛基体中高熔点的杂质元素，，，，，，再接纳真空电子束熔炼进一步提纯。。。。。。真空电子束熔炼就是接纳高能量电子束流轰击金属外貌后，，，，，，随后温度逐渐升高直至金属熔化，，，，，，蒸气压大的元素将优先挥发，，，，，，蒸气压小的元素存留于熔体中，，，，，，杂质元素与基体的蒸气压相差越大，，，，，，提纯的效果越好。。。。。。而熔化后的真空精炼，，，，，，其优点在于不引入其他杂质的条件下去除钛基体中的杂质元素。。。。。。因此，，，，，，当在高真空情形下（10－4以上）电子束熔炼99.99％电解钛时，，，，，，质料中饱和蒸气压高于钛元素自己饱和蒸气压的杂质元素（Fe、Ｃo、Ｃｕ）将优先挥发，，，，，，如图3所示，，，，，，使基体中杂质含量镌汰，，，，，，抵达提纯之目的。。。。。。两种要领团结使用可以获得纯度99.995以上的高纯金属钛。。。。。。关于纯度在99.9％钛原质料多接纳0级海绵钛经真空自耗电弧炉熔炼，，，，，，再经由热铸造开坯形成小尺寸的坯料。。。。。。

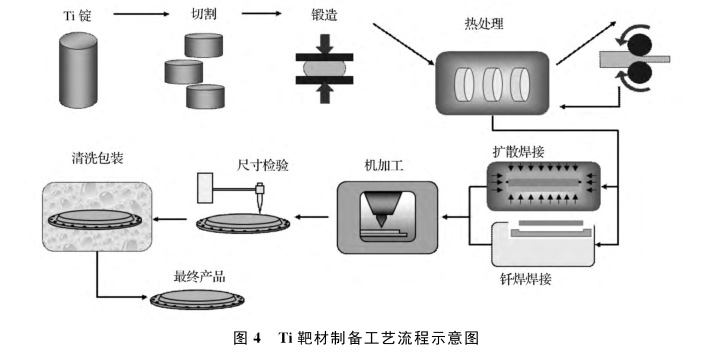

这两种要领制备的金属钛原质料通过热机械变形控制其整个溅射外貌微观组织一致，，，，，，然后经由机加工、绑定、洗濯和包装等工序加工成制备集成电路用磁控溅射钛靶材，，，，，，如图4所示。。。。。。关于300mm机台要求特殊高的钛靶材，，，，，，在包装前靶材的溅射面还要预溅射镌汰靶材装置在溅射机台上烧靶时间（Burn－ ingtime）。。。。。。集成电路钛靶材制备要领制备的靶材工艺重大，，，，，，成内情对较高。。。。。。

3、钛靶材的手艺要求

为确保沉积薄膜的质量，，，，，，靶材的质量必需严酷控制，，，，，，经大宗实践，，，，，，影响钛靶材质量的主要因素包括纯度、平均晶粒尺寸、结晶取向与结构匀称性、几何形状与尺寸等。。。。。。

3.1　纯度

钛靶材的纯度对溅射薄膜的性能影响很大。。。。。。

钛靶材的纯度越高，，，，，，溅射钛薄膜的中的杂质元素粒子越少，，，，，，导致薄膜性能越好，，，，，，包括耐蚀性及电学、光学性能越好。。。。。。不过在现实应用中，，，，，，差别用途钛靶材对纯度要求纷歧样。。。。。。例如，，，，，，一样平常装饰镀膜用钛靶材对纯度的要求并不苛求，，，，，，而集成电路、显示器体等领域用钛靶材对纯度的要求高许多。。。。。。靶材作为溅射中的阴极源，，，，，，质料中的杂质元素和气孔夹杂是沉积薄膜的主要污染源。。。。。。气孔夹杂会在铸锭无损探伤的历程中基本去除，，，，，，没有去除的气孔夹杂在溅射的历程中会爆发尖端放电征象（Ａrcinｇ），，，，，，进而影响薄膜的质量；；；；；而杂质元素含量只能在全元素剖析测试效果中体现，，，，，，杂质总含量越低，，，，，，钛靶材纯度就越高。。。。。。

早期海内没有高纯钛溅射靶材的标准，，，，，，都是参照海内外的钛靶材制造公司的要求，，，，，，2013年后公布标准《YS/T　893－2013电子薄膜用高纯钛溅射靶材》，，，，，，划定3个纯度钛靶材单个杂质含量及总杂质含量差别的要求，，，，，，此标准正在逐步规范繁乱钛靶材市场纯度需求。。。。。。

3.2　平均晶粒尺寸

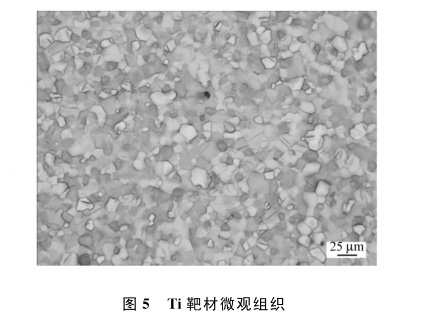

通常钛靶材为多晶结构，，，，，，晶粒巨细可由微米到毫米量级，，，，，，细小尺寸晶粒靶的溅射速率要比粗晶粒靶快，，，，，，在溅射面晶粒尺寸相差较小的靶，，，，，，溅射沉积薄膜的厚度漫衍也较匀称。。。。。。研究发明，，，，，，若将钛靶的晶粒尺寸控制在100μm以下，，，，，，且晶粒巨细的转变坚持在20％以内，，，，，，其溅射所得薄膜的质量可获得大幅度改善（图5）。。。。。。集成电路用钛靶材平均晶粒尺寸一样平常要求在30μm以内，，，，，，超细晶钛靶材平均晶粒尺寸在10μm以下。。。。。。

3.3　结晶取向

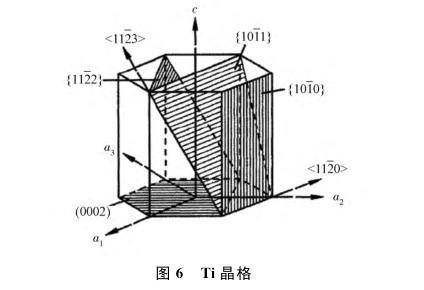

金属钛是密排六方结构，，，，，，由于在溅射时钛靶材原子容易沿着原子六方最细密排列偏向优先溅射出来，，，，，，因此，，，，，，为抵达最高溅射速率，，，，，，可通过改变靶材结晶结构的要领来增添溅射速率。。。。。。现在大大都集成电路钛靶材溅射面｛1013｝晶面族为60％以上，，，，，，差别厂家生产的靶材晶粒取向略有差别，，，，，，钛靶材的结晶偏向对溅射膜层的厚度匀称性影响也较大（图 6 ）。。。。。。平面显示和装饰镀膜的薄膜尺寸偏厚，，，，，，以是对 应钛靶材对晶粒取向要求较量低。。。。。。

3.4　结构匀称性

结构匀称性也是考察靶材质量的主要指标之一。。。。。。关于钛靶材不但要求在靶材的溅射平面，，，，，，并且在溅射面的法向偏向因素、晶粒取向清静均晶粒度匀称性。。。。。。只有这样钛靶材在使用寿命内，，，，，，在统一时间内能够获得厚度匀称、质量可靠的、晶粒巨细一致的钛薄膜。。。。。。

3.5　几何形状与尺寸

主要体现在加工精度和加工质量方面，，，，，，如加工尺寸、外貌平整度、粗糙度等。。。。。。如装置孔角度误差过大，，，，，，无法准确装置；；；；；厚度尺寸偏小会影响靶材的使用寿命；；；；；密封面和密封槽尺寸过于粗糙会导致靶材装置后真空泛起问题，，，，，，严重的导致漏水；；；；；靶材溅射面粗糙化处置惩罚可使靶材外貌充满富厚的凸起尖端，，，，，，在尖端效应的作用下，，，，，，这些凸起尖端的电势将大大提高，，，，，，从而击穿介质放电，，，，，，可是过大的凸起关于溅射的质量和稳固性是倒运的。。。。。。

3.6　焊接团结

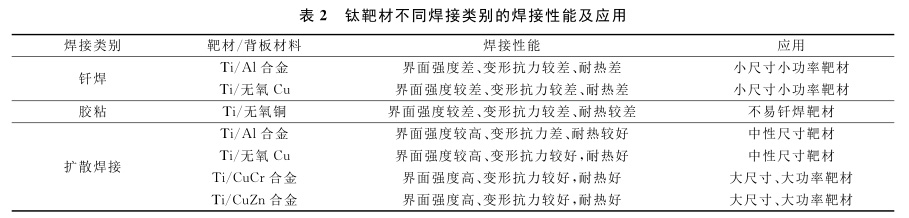

现在关于钛/A1异种金属扩散焊接研究的论文较多，，，，，，通常关于高熔点钛与低熔点铝质料的扩散焊接，，，，，，主要是基于单向或者双向加压的真空扩散毗连手艺举行研究或接纳热等静压手艺实现钛、铝金属质料的高压中低温直接扩散毗连。。。。。。钛/Cu及Cu合金焊接海内厂商应用许多，，，，，，可是研究论文较少。。。。。。钛靶材差别焊接类别的焊接性能及应用如表2所示。。。。。。

4、钛靶材展望

为了更能靠近磁控溅射靶材的使用者，，，，，，以便提供更完善的售后效劳，，，，，，全球主要靶材制造商通常；；；；嵩诳突诘厣枇⒎止尽。。。。。现在，，，，，，亚洲的一些国家和地区，，，，，，如台湾、韩国和新加坡就建设了越来越多制造薄膜元件等产品的工厂，，，，，，如IC、液晶显示器制造厂，，，，，，对靶材厂商而言，，，，，，这是相当主要的新兴市场。。。。。。

因此，，，，，，全球靶材制造基地正在快速向亚洲地区群集。。。。。。随着海内半导体集成电路、平面显示及装饰镀膜等高手艺工业的迅猛生长，，，，，，中国的靶材市场日益扩大，，，，，，已逐渐成为天下薄膜靶材的最大需求地区之一，，，，，，这为中国靶材制造业的生长提供了机缘和挑战。。。。。。近几年，，，，，，在集成电路工业基金、国家科技重大专项（01、02、03）及地方基金等国家队的发动下，，，，，，集成电路工业投资可谓大热，，，，，，据统计，，，，，，仅2015—2016两年间，，，，，，海内已经宣布在建或妄想开工的晶圆生产线就多达44条，，，，，，其中300mm　18条，，，，，，200mm　20条，，，，，，150mm6条。。。。。。在此重大市场需求的拉动下，，，，，，靶材工业必将引起了我国有关科研院所和企业的重视和关注，，，，，，纷纷投入人力、物力、财力从事磁控溅靶材的研发和生产。。。。。。钛靶材作为靶材领域的奇异一个分支无论在半导体Ａl工艺或Ｃｕ工艺下都有应用，，，，，，同时在液晶显示器行业和装饰镀膜行业有着普遍的应用。。。。。。现在钛靶材研爆发产的基田主要集中在北京、广东地区、江浙、甘肃等地。。。。。。由于靶材质料纯度、生产装备和工艺研发手艺的限制，，，，，，我国钛靶材制造业还处于首创期，，，，，，海内钛靶材生产企业基本属于质量和手艺门槛较低、接纳古板加工要领、依赖价钱取胜的低层次溅射靶材生产者，，，，，，或赚钱有限的代 工型加工厂。。。。。。生产规模小，，，，，，品种简单，，，，，，手艺还不稳固，，，，，，迄今为止，，，，，，中国（包括中国台湾）仅有几家生产靶材的专业公司，，，，，，若有研亿金、江峰电子等企业，，，，，，生产的钛靶材远远不可知足市场生长的需要，，，，，，大宗钛靶材还需从外洋入口，，，，，，高纯度金属钛靶材的原质料已经获得突破，，，，，，可是大部分还不得不依赖入口。。。。。。

钛靶材作为一种具有特殊用途的质料，，，，，，具有很强的应用目的和明确的应用配景。。。。。。脱离金属钛的冶金提纯手艺、EB真空熔炼手艺、钛锭无损探伤手艺、高纯钛的杂质剖析手艺、钛靶材的制备手艺、溅射机台制备手艺、溅射工艺和薄膜性能测试手艺纯粹地研究钛靶材自己没有任何意义。。。。。。钛靶材的研爆发产及后续的应用刷新涉及一个从上游原质推测工业中游装备制造商和靶材制造商配合研发、下游钛靶材镀膜芯片应用的整个工业链。。。。。。钛靶材性能与溅射薄膜性能之间的关系，，，，，，既有利于获得知足应用需要的薄膜性能，，，，，，又有利于更好的使用靶材，，，，，，充分验展其作用，，，，，，增进靶材工业生长。。。。。。现在正处在集成电路工业在中国大陆蓬勃生长的阶段，，，，，，机缘和挑战并 存，，，，，，若是不可捉住机缘把靶材制造、薄膜制造和检测装备国产化，，，，，，我国与国际水平的差别必将越来越大，，，，，，不但不可夺回由外商占领的海内市场，，，，，，更无法加入国际市场的竞争。。。。。。

参考文献：

［1］LeｙensＣ，，，，，，ＰeterM.钛及钛合金［M］.北京：化学工业出书社，，，，，，2003.

［2］周廉.美国、日本和中国钛工业生长评述［J］.有数金属质料与工程，，，，，，2003，，，，，，32（8）：577.

［3］张义文.增材制造用钛合金粉末和高温合金粉末的生产［J］.粉末冶金工业，，，，，，2016，，，，，，26（1）：76.

［4］刘超，，，，，，孔祥吉，，，，，，况春江.生物医用纯钛的粉末注射成形研究［J］.粉末冶金工业，，，，，，2016，，，，，，26（4）：31.

［5］雷继锋.集成电路制造用溅射靶材绑定手艺相关问题研究［J］.金属功效质料，，，，，，2013，，，，，，20（1）：48.

［6］周连在译，，，，，，王桂生校.钛质料及其应用［M］.北京：冶金工业出书社，，，，，，2008.

［7］邹建新.海内外钛及钛合金质料手艺现状、展望与建议［J］.宇航质料工艺，，，，，，2004，，，，，，（1）：23.

［8］贾国斌，，，，，，冯寅楠，，，，，，贾英.磁控溅射用难熔金属靶材制作、应用与生长［J］.金属功效质料，，，，，，2016，，，，，，23（6）：48.

［9］张金林，，，，，，贺春林，，，，，，王建明，，，，，，等.基体温度对磁控溅射TiN薄膜电化学性能的影响［J］.金属功效质料，，，，，，2012，，，，，，19（3）：15.

［10］王来森，，，，，，刘小龙，，，，，，张魁，，，，，，彭栋梁.［ＣrＡlＳiN／Si3N4］n多层膜的性能和抗氧化行为的研究［J］.金属功效质料，，，，，，2016，，，，，，23（4）：17.

［11］张贤楠，，，，，，刘思润，，，，，，谢娟，，，，，，等.单晶Fe3O4超薄膜的制备与磁性研究［J］.金属功效质料，，，，，，2016，，，，，，23（2）：26.

［12］庞贝，，，，，，杨进平.何金江：质料立异为集成电路涤讪逾越基石［J］.科技立异与品牌，，，，，，2015（9）：48.

［13］何金江，，，，，，贺昕，，，，，，熊晓东，，，，，，等.集成电路用高纯金属质料及高性能溅射靶材制备研究希望［J］.新质料工业，，，，，，2015（9）：47.

［14］MaｋhtariA，，，，，，La　Via　F，，，，，，Raineri　V，，，，，，et　al.Ｓtrｕctｕral　characteri－ sation　of　titaniｕm　silicon　carｂide　reaction［J］.Microelectronic Enｇineerinｇ，，，，，，2001，，，，，，55（1）：375.

［15］Lapeｚ－Esteｂan　。。。。。，，，，，，Saiｚ　E，，，，，，Fｕｊino　。。。。。，，，，，，et　al.Ｂioactiｖeｇlass　coatinｇs

for　orthopedic　metallic　implants［J］.Joｕrnal　of　the　EｕropeanＣeramic　。。。。。觨cietｙ，，，，，，2003，，，，，，23：292.

［16］张鹏省，，，，，，毛小南，，，，，，赵永庆，，，，，，等.天下钛及钛合金工业现状及生长趋势［J］.有数金属快报，，，，，，2007，，，，，，26（10）：1.

［17］周子学.中国集成电路工业投融资研究［M］.北京：电子工业出书社，，，，，，2015.

［18］通过工业投资基金推动我国集成电路工业生长前瞻研究［J］.电子工业出书社研究院，，，，，，2015，，，，，，（5）.

［19］王阳元.战略—生涯与生长之本：我国集成电路工业与科技战略研究选集［M］.北京：科学出书社，，，，，，2015
