小序

钛金属在地壳中较量富厚，，，，，，，储量凌驾铜、锌等常见金属。。。。。。。。钛合金则是钛和其他金属混淆制成的合金质料，，，，，，，具有较高的强度、耐热性和耐侵蚀性[1]。。。。。。。。唬；；；；；；谡庑┯帕继卣鳎，，，，，钛棒、钛锻件等钛合金的应用市场辽阔，，，，，，，主要集中在航空航天、生物化学等领域。。。。。。。。本文团结相关事情履历，，，，，，，探讨了钛合金质料特征和磨削工艺。。。。。。。。

1、钛合金质料的特征

1.1优点

（1）比强度大。。。。。。。。和钢材相比，，，，，，，钛合金质料的强度相当，，，，，，，但密度只有钢材的60%左右，，，，，，，约为4.5g/cm³；；；；；；；；弹性模量远低于钢材，，，，，，，在1.078×105～1.176×105MPa[2-3]。。。。。。。。也就是说，，，，，，，钛合金质料的强度和钢材类似，，，，，，，但自重小、弹性好，，，，，，，利便运输吊装和加工制造。。。。。。。。得益于这一特征，，，，，，，可制造出刚性好、质量轻的零部件，，，，，，，例如发念头构件、飞机骨架、升降架、 紧固件等。。。。。。。。

（2）热强度高。。。。。。。。钛元素的熔点为1725℃，，，，，，，导热系数为15.24W/（m·K），，，，，，，中等温度下依然能坚持优异的强度。。。。。。。。和铝合金相比，，，，，，，情形温度抵达150℃强度显着降低，，，，，，，而钛合金在450～500℃的情形下，，，，，，，依然能抵达一定强度要求。。。。。。。。

（3）耐侵蚀性强。。。。。。。。钛合金质料中的化学因素，，，，，，，和空气中的氮气、氧气爆发化学反应，，，，，，，会在质料外貌天生保唬；；；；；；げ悖，，，，，从而提高抗侵蚀性能[4]。。。。。。。。针对点蚀、酸蚀、应力侵蚀，，，，，，，具有较强的对抗力；；；；；；；；针对强酸和有机物品，，，，，，，抗侵蚀性优异。。。。。。。。

1.2弱点

（1）高温加工性能差，，，，，，，当情形温度凌驾一定限度，，，，，，，此时钛合金质料的抗蠕变性变差，，，，，，，继而体现出脆性，，，，，，，倒运于质料加工。。。。。。。。

（2）冷压加工难题，，，，，，，由于钛合金质料的弹性模量。。。。。。。。，，，，，冷压加工会泛起较大的回弹征象，，，，，，，继而爆发震惊导致无法成形。。。。。。。。

（3）切削难度大，，，，，，，因导热性能较差，，，，，，，切削时倒运于散热，，，，，，，切削时因温度升高可能粘附在切削工具上，，，，，，，不但影响切削质量，，，，，，，还会损伤工具[5]。。。。。。。。

（4）精炼、熔融和铸造手艺与古板的合金差别，，，，，，，导致钛合金价钱腾贵，，，，，，，目今在民生用品领域应用较少。。。。。。。。

2、钛合金质料磨削的特点、注重事项和工艺优化

2.1磨削特点

基于钛合金质料的特征，，，，，，，磨削时具有以下5大特点。。。。。。。。

（1）变形系数小。。。。。。。。对钛合金质料磨削时，，，，，，，变形系数≤1，，，，，，，由于磨削旅程增添，，，，，，，刀具磨损的速率加速。。。。。。。。

（2）磨削温度高。。。。。。。。钛合金的导热系数。。。。。。。。，，，，，只有45号钢的1/7～1/5，，，，，，，磨削历程中爆发的热量无法实时散发，，，，，，，热量累积在质料自己，，，，，，，尤其是磨削区，，，，，，，凌驾遭受的温度规模就会烧伤工件，，，，，，，合金质料自己也泛起损坏。。。。。。。。

（3）单位面积切削力大。。。。。。。。切削时，，，，，，，钛合金质料和前刀面的接触较短，，，，，，，单位面积上的切削力大，，，，，，，可能泛起崩刃征象[6]。。。。。。。。另外，，，，，，，钛合金的弹性模量。。。。。。。。，，，，，虽然整个磨削时间不长，，，，，，，但高温作用显着，，，，，，，温度可抵达1000℃以上，，，，，，，造成钛合金变形、弹性振动，，，，，，，影响加工精度。。。。。。。。

（4）保存冷硬征象。。。。。。。。钛元素的化学活性强，，，，，，，磨削爆发的高温情形下，，，，，，，钛合金质料表皮爆发化学反应，，，，，，，不但合金弹性降低，，，，，，，并且外貌硬化，，，，，，，加工历程越发重大，，，，，，，会降低零件的抗疲劳强度。。。。。。。。

（5）刀具易粘接磨损。。。。。。。。砂轮和钛合金质料在接触历程中，，，，，，，摩擦引起高温，，，，，，，会导致钛合金爆发变形，，，，，，，粘附在砂轮上或磨粒脱落，，，，，，，造成砂轮损坏。。。。。。。。磨削时爆发的热量，，，，，，，容易烧伤工件，，，，，，，刀具的替换频率提高[7]。。。。。。。。 以绿碳化硅砂轮磨削钛合金为例，，，，，，，碳化硅会和氧气爆发化学反应：SiC+O2→SiO2+C-768696.48J。。。。。。。。反应速率快，，，，，，，会释放大宗能量，，，，，，，不但导致砂轮外貌的质料侵蚀、剥落，，，，，，， 还可能造成零件外貌烧伤。。。。。。。。

2.2注重事项

思量到钛合金质料的磨削特点，，，，，，，磨削时注重事项总结如下：（1）由于弹性模量。。。。。。。。，，，，，加工时夹紧、受力易造成变形，，，，，，，会影响加工精度，，，，，，，因此使用工件夹紧时，，，，，，，应合理控制紧固力，，，，，，，须要时使用支承装置举行辅助牢靠。。。。。。。。（2）切削历程中，，，，，，，若是使用的切削液中含有氢，，，，，，，高温状态下会释放出氢气，，，，，，，和钛元素反应后导致表层变脆，，，，，，，或者高温下应力侵蚀而开裂[8]。。。。。。。。（3）若是使用氯化物，，，，，，，磨削历程中会挥发有毒气体，，，，，，，提醒加工职员接纳清静防护步伐；；；；；；；；加工后洗濯零部件时，，，，，，，应使用不含有氯的洗濯剂。。。。。。。。（4）选择工具、夹具时，，，，，，，不可使用含有铅或锌的合金，，，，，，，并且要包管工具、夹具清洁，，，，，，，不可保存油脂污染。。。。。。。。（5）微量切削钛合金时，，，，，，，切下的细小碎屑可能燃烧，，，，，，，为了阻止燃烧爆发，，，，，，，应实时整理机床上的切削，，，，，，，实时替换刀具，，，，，，，或者调解切削速率。。。。。。。。一旦燃烧，，，，，，，使用滑石粉、干粉灭火器杀绝。。。。。。。。

2.3工艺优化

（1）合理选择刀具。。。。。。。。对钛合金质料举行磨削加工时，，，，，，，合理选择刀具是第一步，，，，，，，应该从钛合金的质料特征、刀具的材质特征两个方面举行思量。。。。。。。。合适的刀具配合科学的要领，，，，，，，才华提高加工精度质量。。。。。。。。团结生产实践，，，，，，，常用的刀具材质有：硬质合金、高速钢、聚晶金刚石、立方氮化硼等。。。。。。。。

其中，，，，，，，立方氮化硼不但硬度高，，，，，，，并且可以耐高热，，，，，，，在不少企业中应用；；；；；；；；聚晶金刚石的使用，，，，，，，能顺应钛合金在磨削时高热、高速的要求，，，，，，，其稳固性较好，，，，，，，现在也普遍应用；；；；；；；；涂层刀具的优点，，，，，，，是抗氧化性、抗粘连性较好，，，，，，，能在重大条件下加工，，，，，，，具有优异的生长远景[9-10]。。。。。。。。

（2）改善磨削条件。。。。。。。。对钛合金磨削加工时，，，，，，，应改善磨削条件，，，，，，，对机械加工系统举行优化。。。。。。。。现实加工时，，，，，，，加工职员应调解机床结构的参数，，，，，，，确保主轴零部件平稳运行，，，，，，，提高产品加工标准。。。。。。。。别的，，，，，，，刀具不可长时间使用，，，，，，，应掌握刀具的消耗特征，，，，，，，按期替换刀具[11]。。。。。。。。以磨削深度和砂轮速率为例，，，，，，，可通过试验确定镌汰砂轮粘附磨损的磨削参数。。。。。。。。

使用能谱剖析仪对磨削后的砂轮举行剖析，，，，，，，盘算钛合金相对砂轮的特有因素Al、砂轮中的因素Si比例，，，，，，，从而确定砂轮的粘附率。。。。。。。。切入式磨削，，，，，，，磨削深度就是工件转一周时，，，，，，，相关于砂轮的径向移动距离。。。。。。。。在无心磨床上，，，，，，，工件速率Vw和导轮线速率Vc相等，，，，，，，即Vw=Vc，，，，，，，这两者的盘算要领是：

工件转速nw和转一周需要的时间tw，，，，，，，盘算要领是：

工件转一周，，，，，，，相对砂轮的进给量fr，，，，，，，盘算要领是：

因此，，，，，，，磨削深度盘算要领是：

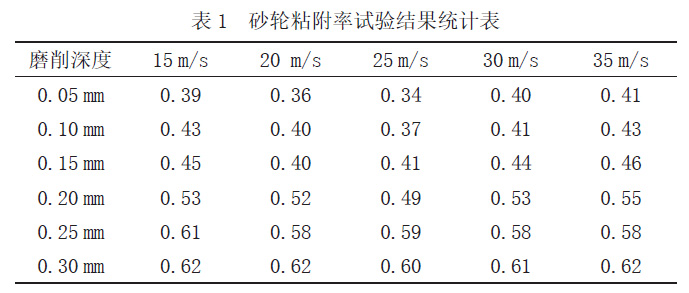

使用GC60KV砂轮磨削TC4质料，，，，，，，当工件速率为2.5m/s，，，，，，，磨削距离为100mm时，，，，，，，通过试验获得砂轮粘附率见表1。。。。。。。。剖析可知：对TC4质料磨削时，，，，，，，最佳磨削深度为0.05～0.1mm，，，，，，，最佳砂轮速率为25m/s，，，，，，，此时砂轮粘附率最小。。。。。。。。

（3）控制切削规模。。。。。。。。钛合金质料切削时，，，，，，，控制切削规模需要注重以下几点：首先控制好切削速率，，，，，，，不但影响刀具的切削强度，，，，，，，也关系到刀刃的使用寿命。。。。。。。。其次控制好切削深度，，，，，，，一样平常来说切削深度不可太浅。。。。。。。。加事情业中，，，，，，，适当减慢切削速率，，，，，，，并增添切削深度，，，，，，，有助于提高切削质量。。。。。。。。

（4）刷新冷却方法

针对目今冷却润滑系统的缺陷，，，，，，，我们通过手艺刷新研发出一套新型的冷却润滑系统，，，，，，，刷新要点是：①在主喷嘴的基础上，，，，，，，加装一个辅助喷嘴，，，，，，，能隔离回转气流；；；；；；；；②在砂轮对应偏向上，，，，，，，加装一个高压喷嘴，，，，，，，用于洗濯工件。。。。。。。。刷新后，，，，，，，能避免钛合金工件的废屑积累在砂轮外貌。。。。。。。。为了确保液体供应，，，，，，，我们对供液压力、流量、喷嘴结构及尺寸等指标举行优化，，，，，，，配合高效率的吸风排风装置，，，，，，，避免油雾喷溅。。。。。。。。

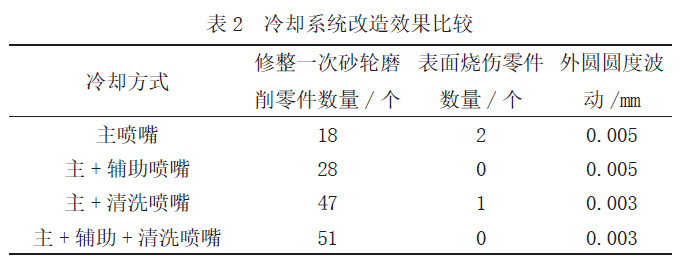

以GC60KV砂轮磨削TC4质料为例，，，，，，，比照刷新后的冷却效果见表2。。。。。。。。剖析可知：增添辅助喷嘴和洗濯喷嘴，，，，，，，能减轻砂轮磨损，，，，，，，避免零件外貌烧伤，，，，，，，并且有助于提高零件的圆度指标。。。。。。。。

3、无心磨削手艺在钛合金质料加工中的应用

3.1无心磨削特点

磨削工艺中，，，，，，，无心磨削是一种特殊类型，，，，，，，工件在无心磨床上，，，，，，，只有磨削点被磨削，，，，，，，而支承点没有被磨削，，，，，，，工件自己会一直转变。。。。。。。。钛合金接纳无心磨削手艺，，，，，，，因工件中心没有定位，，，，，，，容易造成磨削外圆不圆的问题。。。。。。。。因此，，，，，，，企业和加工职员关注的重点，，，，，，，是工件怎样被磨圆。。。。。。。。

3.2无心磨削成圆理论

无心磨削时，，，，，，，钛合金工件的被磨削外貌、定位外貌，，，，，，，都是工件外貌。。。。。。。。第1圈，，，，，，，工件原始外貌误差为Δ0，，，，，，，和导轮、托板接触时的定位误差为ΔF，，，，，，，这两者联相助用并反应到磨削点上，，，，，，，工件外貌磨削后的加工误差就是Δ1。。。。。。。。第2圈，，，，，，，以上误差再次泛起，，，，，，，最终形成加工误差Δ2。。。。。。。。以此类推，，，，，，，随着磨削举行，，，，，，，工件转过第m圈，，，，，，，加工误差就是Δm。。。。。。。。并且，，，，，，，这些加工误差的关系见式5。。。。。。。。

Δm＜Δ(m-1)＜…＜Δ2＜Δ1＜Δ0（5）

也就是说，，，，，，，无心磨削历程中，，，，，，，钛合金工件会越磨越圆，，，，，，，加工误差也会越来越小。。。。。。。。然而，，，，，，，这一结论是在理想状态下，，，，，，，现实上工件外貌并不平滑，，，，，，，微观上看是高低升沉的，，，，，，，要想使工件磨圆，，，，，，，就要多磨凸起处，，，，，，，不磨或少磨低凹处，，，，，，，才华提高磨削精度。。。。。。。。工件保存原始外貌误差，，，，，，，定位时爆发位移是定位误差，，，，，，，这两者之和就是合成误差。。。。。。。。为了镌汰合成误差，，，，，，，接纳的步伐包括：

第一，，，，，，，提高磨削前半制品的外圆质量。。。。。。。。比照数控车床和六角车床对半制品举行加工，，，，，，，前者加工后的圆度误差更。。。。。。。。，，，，，仅有0.007～0.008mm；；；；；；；；此后者因加工精度低，，，，，，，圆度误差抵达0.01～0.02mm。。。。。。。。因此，，，，，，，半制品在磨削前，，，，，，，首先减小原始误差，，，，，，，就能减小磨削后的圆度误差。。。。。。。。

第二，，，，，，，提高托板的制造质量。。。。。。。。托板的平面度越高，，，，，，，定位误差越。。。。。。。。，，，，，零件加工的圆度误差越小。。。。。。。。试验数据显示：托板支持斜面的平面度，，，，，，，从0.002mm变为0.0004mm，，，，，，，工件外貌的粗糙度从Ra1.6提升至Ra0.8。。。。。。。。另外，，，，，，，也可以在托板支持面上，，，，，，，使用镶嵌式的硬质合金，，，，，，，提高托板的耐磨性，，，，，，，减小磨损引起的定位误差。。。。。。。。

第三，，，，，，，整理砂轮外貌的残留物。。。。。。。。使用高压洗濯装置，，，，，，，对砂轮外貌的粘附物举行实时洗濯，，，，，，，有助于减小定位误差。。。。。。。。

一方面合理选择砂轮参数，，，，，，，优化装备的冷却润滑系统；；；；；；；；另一方面可增添驱动器，，，，，，，促使无心磨床对砂轮举行自动修整，，，，，，，去除砂轮外貌的粘附物，，，，，，，对误差举行自动赔偿[12]。。。。。。。。

3.3应用效果

以某钛合金质料为例，，，，，，，是D型螺栓质料，，，，，，，牌号为TC4，，，，，，，真相态是棒料，，，，，，，加工工艺流程是：热处置惩罚→加工形状→加工平端面及倒角→铣扁→滚压螺纹→去毛刺→磨外圆。。。。。。。。在磨外圆环节，，，，，，，接纳无心磨削工艺，，，，，，，要求圆度抵达0.004mm，，，，，，，外貌粗糙度为0.8。。。。。。。。

砂轮和磨削参数确定如下：①砂轮选用绿碳化硅质料，，，，，，，粒度为60粒，，，，，，，硬度选择K级，，，，，，，砂轮代号为GC60KV。。。。。。。。②砂轮规格：外径455mm，，，，，，，宽度80mm，，，，，，，孔径228.6mm。。。。。。。。③砂 轮速率为25m/s，，，，，，，转速为1050r/min。。。。。。。。④进给量粗磨时为0.02mm/str，，，，，，，精磨时为0.001mm/str。。。。。。。。⑤磨削余量粗磨时为0.15mm，，，，，，，精磨时为0.05mm，，，，，，，将圆度误差控制在0.01mm以内。。。。。。。。⑥无心磨床型号是CM100-D，，，，，，，装备主轴为高精度的极限间隙转动轴承，，，，，，，并且设置洗濯装置。。。。。。。。⑦砂轮自动修整、自动进给赔偿、自动上下料，，，，，，，经由编程实现。。。。。。。。

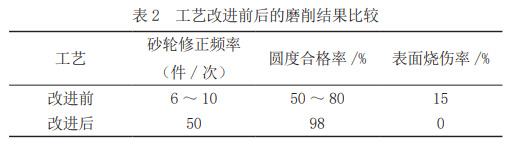

通例加事情业时，，，，，，，使用白刚玉砂轮磨削，，，，，，，砂轮磨损严重，，，，，，，并且加工效率低，，，，，，，批量加工时还易造成工件烧伤征象，，，，，，，烧伤率为15%；；；；；；；；圆度要求及格率仅为50%～80%。。。。。。。。通过优化砂轮参数，，，，，，，控制磨削用量，，，，，，，重新对装备举行编程，，，，，，，效果显示工件加工后圆度及格率为98%，，，，，，，不但知足圆度要求，，，，，，，并且外貌没有烧伤征象，，，，，，，可见优化工艺后的效果显著，，，，，，，见表2。。。。。。。。

4、结语

综上所述，，，，，，，钛合金质料刚度强度大、热强度高、耐侵蚀性强，，，，，，，具有辽阔的应用市场。。。。。。。。团结钛合金质料的磨削特点和注重事项，，，，，，，合理选择刀具，，，，，，，改善磨削条件，，，，，，，控制切削规模，，，，，，，能提高磨削精度和质量。。。。。。。。本文以无心磨削工艺为例，，，，，，，工艺刷新后不但知足圆度要求，，，，，，，并且外貌没有烧伤征象，，，，，，，是一种清静可行的磨削工艺，，，，，，，具有较高的推广价值。。。。。。。。在未来，，，，，，，随着钛合金质料的应用规模越发普遍，，，，，，，为了包管质料特征，，，，，，，关于加工环节提出更高要求。。。。。。。。对钛合金质料举行磨削加工时，，，，，，，只有一直刷新工艺，，，，，，，优化装备仪器，，，，，，，增强质量治理，，，，，，，才华获得高精度、高性能的钛合金工件，，，，，，，为后续生产制造打下坚实基础。。。。。。。。

【参考文献】

[1]黄云，，，，，，，刘帅，，，，，，，黄涛，，，，，，，等.钛合金质料砂带磨削外貌剩余应力形成模子及着实验研究[J].外貌手艺，，，，，，，2020，，，，，，，49(4)：30-37.

[2]连美娟，，，，，，，王吉芳.基于有限元法的钛合金质料磨削热剖析[J].北京信息科技大学学报(自然科学版)，，，，，，，2020，，，，，，，35(1)：54-57.

[3]刘智，，，，，，，孙桓五，，，，，，，侯治秀，，，，，，，等.液体磁性磨具光整加工TC4钛合金的试验研究[J].现代制造工程，，，，，，，2020(1)：29-34.

[4]吴进进.钛合金质料的机械加工工艺剖析[J].南方农机，，，，，，，2019，，，，，，，50(10)：256.

[5]徐吉存，，，，，，，陈洪军，，，，，，，曹文智，，，，，，，等.钛合金质料高效高速加工机床应用现状及生长趋势[J].金属加工(冷加工)，，，，，，，2018(5)：61-63.

[6]于振涛，，，，，，，余森，，，，，，，程军，，，，，，，等.新型医用钛合金质料的研发和应用现状[J].金属学报，，，，，，，2017，，，，，，，53(10)：1238-1264.

[7]席明哲，，，，，，，吕超，，，，，，，吴贞号，，，，，，，等.一连点式锻压激光快速成形TC11钛合金的组织和力学性能[J].金属学报，，，，，，，2017，，，，，，，53(9)：1065-1074.

[8]李卫，，，，，，，严世榕，，，，，，，张乐.外貌喷丸强化处置惩罚对TC11钛合金疲劳性能的影响[J].外貌手艺，，，，，，，2017，，，，，，，46(3)：172-176.

[9]范迎九.浅谈钛合金弱刚性零件的数控铣削手艺[C]//第十四届中国标准化论坛论文集.海？？？？？？冢，，，，，2017：1157-1162.

[10]杜红春，，，，，，，张祺.钛合金切削加工参数优化数学模子及工艺参数剖析研究[J].机电工程，，，，，，，2020，，，，，，，37(11)：1280-1287.

[11]庞记明，，，，，，，赵军，，，，，，，李安海，，，，，，，等.钛合金加工外貌晶体塑性模拟和剖析[J].机械设计与制造，，，，，，，2018(4)：159-161.

[12]李卓梁，，，，，，，丁桦，，，，，，，李继忠.钛及钛合金强烈塑性变形的研究希望[J].航空制造手艺，，，，，，，2013，，，，，，，56(16)：139-142.

作者简介：杨蒙（1992-），，，，，，，女，，，，，，，陕西商洛，，，，，，，硕士，，，，，，，助理工程师

研究偏向：钛合金因素、组织、性能。。。。。。。。

相关链接
