1、小序

相好言测涉及质料、机械、物理、化学等众多学科，，，，，，关于包管锻件产品质量施展着主要的作用。。。。。。。。锻件经金相检测、剖析,可以实时发明其是否有缺陷,是否切合相关标准要求,并在此基础上举行铸造工艺刷新⑴。。。。。。。。现在，，，，，，锻件生产基本工艺流程为原质料下料——自由锻——模锻——热处置惩罚——入库。。。。。。。。金相检测贯串于锻件的整个生产历程中,是包管钛锻件质量的主要依据，，，，，，也是解决锻件生产问题的主要依据。。。。。。。。因此，，，，，，重视锻件的金相检测刻禁止缓。。。。。。。。

2、锻件金相检测的主要内容

(1) 宏观组织检查

锻件的宏观组织检查主要包括试样的低倍检查和断口检查。。。。。。。。其中，，，，，，低倍检查包括原质料低倍检查、锻件中心坯低倍检查、最终交付锻件的外貌检查以及锻件剖解件的低倍检测。。。。。。。。低倍检查通常是指机加的试样或锻件外貌经侵蚀后凭证相关标准举行目视检查,检查项目包括锻件的铸造流线、晶粒巨细、冶金缺陷等。。。。。。。。断口检查试样不需经由侵蚀，，，，，，断面试样直接取自拉伸或攻击试验后的试样。。。。。。。。

(2) 显微组织检查

锻件的显微组织检查是通过光学显微镜、扫描电镜、透视电子显微镜等仪器来研究锻件组织巨细、形态、漫衍等。。。。。。。。

显微试样制样流程为取样(锯切、线切割)——磨平、倒角(磨平机)——粗磨(差别粒度水砂纸)——抛光(绒布)——侵蚀⑵。。。。。。。。差别的金属质料凭证相关标准有差别的侵蚀剂，，，，，，可凭证来料类型举行选择。。。。。。。。差别质料锻件的显微组织检查项目也不尽相同。。。。。。。。例如,GH4169(IN718)锻件显微组织检查的项目主要有晶粒度、NisNb相、Laves相等，，，，，，而不锈钢锻件显微组织检查项目则包括晶粒度、非金属夹杂等。。。。。。。。

(3) 钛合金原质料相变点测试

本文将钛合金原质料相变点测试单列出来，，，，，，是由于金相法是现在测试钛合金原质料相变点的主要要领，，，，，，其准确性也较高。。。。。。。。用金相法测试钛合金相变点主要参照的标准是HB6623. 1—1992,一样平常将钛合金原质料组织中3%以下初生α相的淬火温度作为场。。。。。。。。

(4)交付锻件质量问题剖析

由锻件生产厂家交付给使用单位的锻件在复验和使用历程中也会泛起种种质量问题,这时就需要对锻件举行质量问题剖析。。。。。。。。锻件质量问题剖析是对锻件原质料试样和锻件试样的断口组织、低倍组织和显微组织等举行综合剖析，，，，，，得出质量问题爆发的缘故原由。。。。。。。。

3、金相检测在锻件生产历程中应用实例剖析

3.1锻件原质料复验

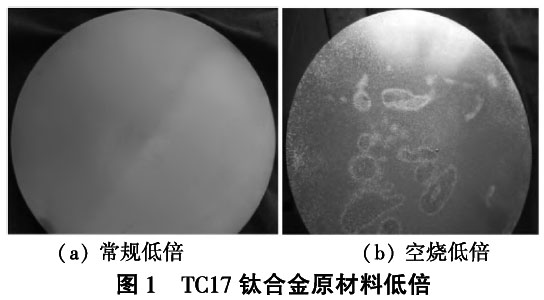

锻件原质料复验主要是为发明原质料中保存的种种冶金缺陷，，，，，，避免其遗传至锻件，，，，，，影响锻件的质量。。。。。。。。图1为TC17钛合金原质料的通例低倍及空烧低倍相片，，，，，，可以看出，，，，，，TC17钛合金原质料的通例低倍组织匀称,无冶金缺陷,切合标准要求。。。。。。。。而空烧低倍组织不匀称，，，，，，泛起显着清晰晶粒，，，，，，且晶粒巨细大于GB/T 6394—2017E3］中的M-11. 0级，，，，，，缺乏格。。。。。。。。

TC17钛合金原质料空烧后晶粒过大、不匀称,这主要是原质料铸造时受力不均所致。。。。。。。。若此问题遗传至锻件，，，，，，会导致锻件晶粒不均，，，，，，力学性能下降。。。。。。。。

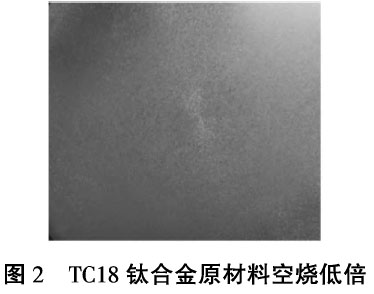

原质料举行金相检测时应充分思量后续锻件的质量问题,若原质料疑似质量问题不会对锻件质量爆发影响，，，，，，可予以放行。。。。。。。。图2为TC18钛合金原质料差别视角的空烧低倍相片。。。。。。。。从空烧低倍组织上来看，，，，，，晶粒巨细较匀称，，，，，，但在低倍组织中泛起玄色点状晶粒，，，，，，借助便携式显微镜视察，，，，，，其显微组织与正常区域并无差别,此种情形为差别组织关于光线的衬度差别导致，，，，，，不影响锻件情形，，，，，，给予放行。。。。。。。。

3.2锻件中心坯磨练

锻件中心坯举行金相磨练的目的主要有两个:一是进一步检查原质料有无质量问题;二是为剖析锻件质量问题提供依据。。。。。。。。

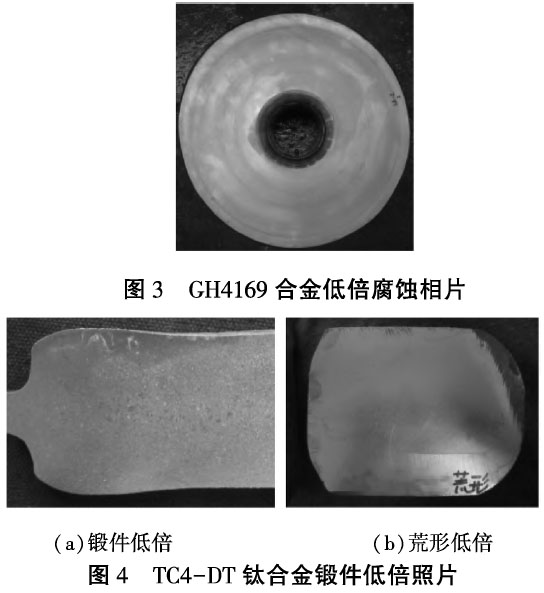

图3为经墩饼后的GH4169合金端面低倍侵蚀相片，，，，，，可以看出，，，，，，低倍组织正常，，，，，，无冶金缺陷和铸造缺陷，，，，，，可举行下一步模锻。。。。。。。。图4为TC4-DT钛合金锻件低倍照片，，，，，，最终磨练时试样心部泛起粗大弥散晶粒。。。。。。。。为了确定爆发此质量问题的缘故原由,重新凭证原工艺铸造了一件锻件。。。。。。。。锻件经自由锻打完荒形后,在锻件荒形上切取毛边试样,对毛边试样凭证锻件最终热处置惩罚制度举行热处置惩罚，，，，，，然后举行低倍检测。。。。。。。。从毛边低倍图片可以看出,TC4-DT钛合金锻件低倍组织匀称,知足标准要求，，，，，，因此可以扫除自由锻工序为锻件泛起上述质量问题的缘故原由。。。。。。。。

3.3锻件最终的金相磨练

铸造、热处置惩罚后的锻件必需经由最终磨练，，，，，，及格后方能入库。。。。。。。。金相磨练在锻件最终磨练中施展至关主要的作用，，，，，，金相磨练缺乏格,则整批锻件报废。。。。。。。。

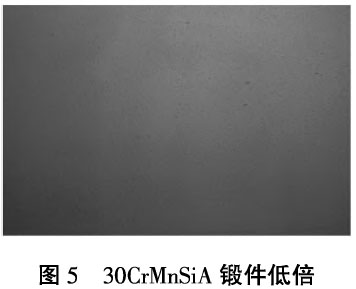

首先,锻件最终磨练可以发明原质料复验时未发明的冶金缺陷。。。。。。。。图5为最终交付的30CrMnSiA锻件低倍，，，，，，此批锻件原质料复验时并未发明质量问题，，，，，，但从锻件低倍上可发明浅灰色黑点，，，，，，最初嫌疑为点状偏析。。。。。。。。最后借助能谱仪剖析灰色黑点的化学因素，，，，，，确定为点状偏析，，，，，，此缺陷为原质料遗传至锻件的缺陷。。。。。。。。原质料复验只是抽取部分试样举行磨练，，，，，，关于缺陷检查率不可抵达100%o锻件发明原质料质量问题，，，，，，不但此批锻件报废，，，，，，同批原质料也被确定为缺乏格,退回原厂家。。。。。。。。

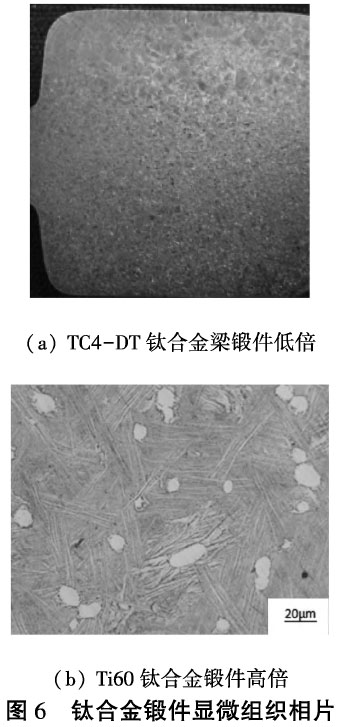

其次，，，，，，锻件最终金相磨练还可以发明因工艺不当或者装备故障而泛起的质量问题。。。。。。。。图6( a)为TC4-DT梁锻件的剖解件低倍，，，，，，可以看出，，，，，，低倍组织中局部晶粒过大。。。。。。。。对锻件每个工序举行问题排查，，，，，，最终确定为铸造加热时加热炉跑温所致。。。。。。。。图6(b)为Ti60钛合金盘类锻件的显微组织，，，，，，可以看出，，，，，，此锻件显微组织中初生a含量过少，，，，，，不符标准要求。。。。。。。。

由于此锻件的直径达1000mm,导致铸造历程中锻件各部分组织不匀称。。。。。。。。最终经太过析，，，，，，确定为铸造工艺参数设置不当所致。。。。。。。。

4、金相检测在交付锻件质量剖析中的应用实例

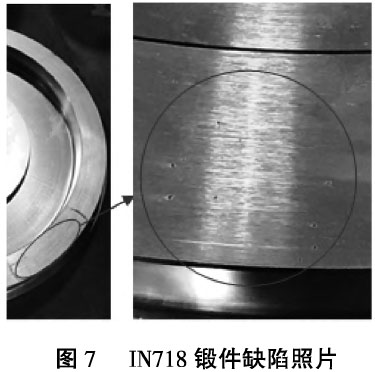

交付使用的锻件不可能实现100%检查,保存一定质量问题是不可阻止的。。。。。。。。图7为交付给客户的IN718锻件低倍照片。。。。。。。。在复验机加时，，，，，，锻件局部区域发明坑状缺陷,呈麻点状漫衍。。。。。。。。针对上述问题，，，，，，对该缺陷爆发的缘故原由睁开了剖析和问题排查。。。。。。。。在扫除了铸造生产历程中爆发点坑状缺陷的可能性后，，，，，，通过试验证实，，，，，，缺陷爆发的原由于外貌残留酸液经挥发提纯与锻件局部爆发反应形成了过侵蚀点状坑。。。。。。。。

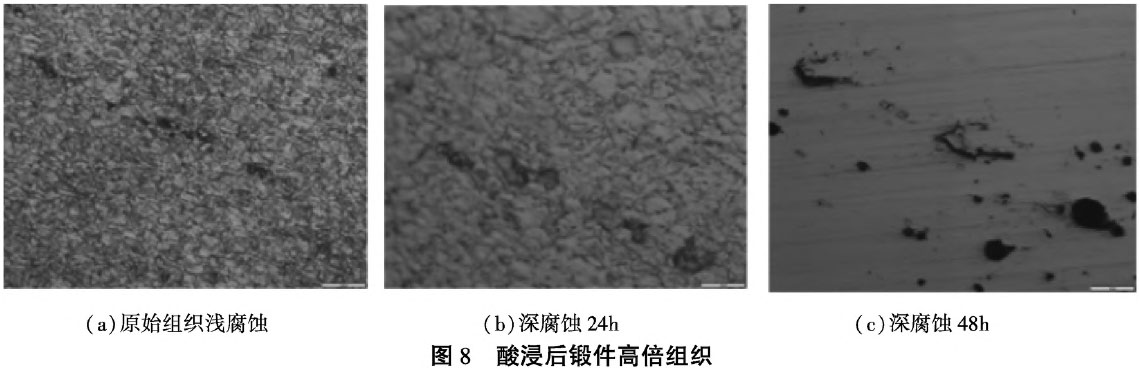

将取自该IN718锻件剖解件的试样举行酸浸试验，，，，，，视察坑洞形成历程，，，，，，见图8。。。。。。。。？？？？？梢钥闯，，，，，，锻件原始显微组织未见异常情形，，，，，，呈链状漫衍碳化物群集。。。。。。。。对该试样举行酸浸并在空气中袒露24h后,视察高倍组织,碳化物区域与周围基体组织的显微镜景深泛起差别，，，，，，说明碳化物区域侵蚀反应速率高于基体组织。。。。。。。。继续对该试样举行酸浸并在空气中袒露24h后(累计袒露48h),视察高倍组织,碳化物区域与周围基体组织的显微镜景深差别加大，，，，，，并可显着看到原碳化物位置处形成较大坑洞。。。。。。。。

5、结论

本文团结实例叙述了金相检测在钛锻件生产历程中的应用，，，，，，可以看出，，，，，，金相检测在包管锻件质量方面有主要的意义。。。。。。。。

各铸造厂家在生产中应注重金相检测的应用，，，，，，以包管锻件的产品质量。。。。。。。。

参考文献

[1] 机械工业理化磨练职员手艺培训和资格委员会?金相磨练[M ].上海:上海？？？？？蒲占俺鍪樯,2003.

[2] 邙朝羲.金相显微镜在钢材检测中的应用[J].广东建材,2017(6) ：25-26.

[3] 金属平均晶粒度测定要领:GB/T 6394—2017[S]. 2017.

相关链接
