PP电子酷热金矿

热门搜索词： 钛板钛锻件钛方块钛环钛饼钛桶钛法兰钛棒

首页 >> 新闻资讯 >> 行业资讯

航天军工用新型高强度钛合金切削刀具手艺研究

宣布时间：2024-01-16 10:14:22 浏览次数：

1、小序

钛合金具有比强度高、耐侵蚀性能和低温性能好及热强度高等优点，，，，，，，，是航空航天工业中普遍使用的质料[1]。。。。。。海内航空、航天及军工等行业已经开展了对钛合金质料高速铣削的研究和应用，，，，，，，，加工零件以结构件为主，，，，，，，，主要解决加工效率和刀具耐用度的问题[2]。。。。。。

钛合金棒

TB18钛合金是西部超导公司与海内高校、科研院所相助开发的一种新型近β钛合金，，，，，，，，其名义因素为Ti?5Al?5Mo?5V?6Cr?1Nb?0.5Fe，，，，，，，，经热处置惩罚后该合金的断裂韧性与古板高强度合金坚持统一水平，，，，，，，，但静强度更高，，，，，，，，同时具有优异的淬透性[3]。。。。。。该质料的特点是高强度（1300MPa）、高黏性和高韧性，，，，，，，，比常用的TC4、TC18、TC21质料的可加工性更差。。。。。。由于现在海内外缺少对该质料的加工刀具和切削手艺的针对性研究，，，，，，，，市场上暂无合适的加工TB18钛合金高效切削刀具，，，，，，，，严重制约TB18质料的加工效率。。。。。。

本文从TB18钛合金的铣削和钻削两类典范刀具出发，，，，，，，，开展刀具的结构选型和切削参数试验研究，，，，，，，，刷新刀具结构，，，，，，，，制订粗、精加工最优刀具选用计划，，，，，，，，并举行试验验证，，，，，，，，抵达提升TB18钛合金加工效率、提高刀具使用寿命的目的。。。。。。该研究为TB18新型钛合金质料的切削加工提供了一定的参考。。。。。。

2、TB18质料切削加工问题剖析

由于新型超高强度钛合金质料TB18的化学因素中金属元素Mo，，，，，，，，Cr，，，，，，，，V以及有数元素Nb的保存，，，，，，，，使TB18钛合金质料相关于常用TC4，，，，，，，，TC18，，，，，，，，TC21钛合金的可加工性能极差，，，，，，，，尤其在热处置惩罚后质料抗拉强度抵达σ_ｂ＝1315MPa时。。。。。。对TB18钛合金质料（热处置惩罚后）的切削性能开展研究，，，，，，，，凭证粗、精加工选取差别类型的通用钛合金刀具举行试验，，，，，，，，刀具的切削参数及刀具使用寿命见表1。。。。。。

与常用的TC4、TC18、TC21质料切削历程比照，，，，，，，，铣削、钻削TB18质料时主要面临的问题有：

①铣削加工刀具（可转位刀片式快进给、整硬合金铣刀等通用机械加工刀具）磨损快，，，，，，，，易倾圯，，，，，，，，刀具寿命极低。。。。。。一律切削条件下与加工常用钛合金的刀具寿命相比，，，，，，，，粗加工快进给铣刀片寿命缩短了50％～80％，，，，，，，，精加工致硬合金铣刀寿命缩短67％～83％。。。。。。经剖析，，，，，，，，刀具失效方法为月牙洼、积屑瘤导致的快速烧蚀和崩刃（见图1）。。。。。。

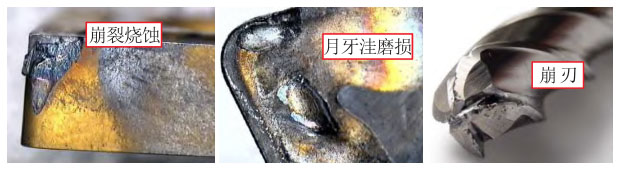

图１　TB18铣削加工的几种失效形式

②钻削加工时质料难以断屑（见图2），，，，，，，，刀具刃口切屑黏结且容易崩刃，，，，，，，，U钻（φ20mm）加工孔深90mm的内孔需要替换三次刀片才华完成，，，，，，，，刀片寿命短，，，，，，，，使用历程需频仍替换，，，，，，，，加工效率极低。。。。。。

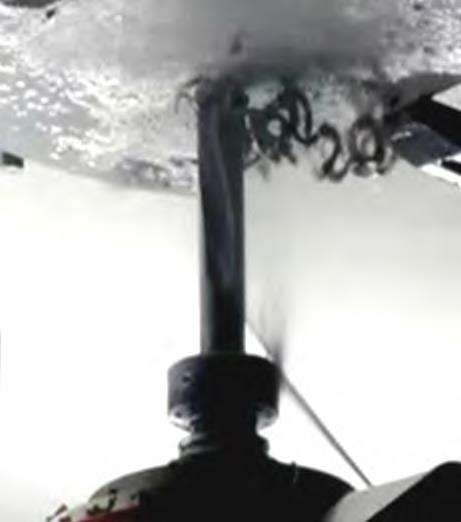

图２　TB18钻削一直屑

③铣削加工效率更低。。。。。。粗加工快进给铣刀切削线速率为20～30m/min，，，，，，，，为常用钛合金加工刀具的30％，，，，，，，，进给速率150～400mm/min，，，，，，，，为常用钛合金加工刀具的25％～30％，，，，，，，，加工效率大幅降低，，，，，，，，精加工致硬合金铣刀的加工工艺参数也远低于通例钛合金刀具。。。。。。

通过试验发明，，，，，，，，导致加工TB18质料的种种刀具失效的主要形式为刀具快速磨损和烧蚀。。。。。。经起源剖析，，，，，，，，与通用钛合金相比，，，，，，，，TB18质料具有更高的黏性，，，，，，，，极易爆发切削热，，，，，，，，且由于加工历程未获得充分冷却，，，，，，，，加剧了刀具的黏结和烧蚀，，，，，，，，造成刀具失效。。。。。。

3、试验研究

3.1　试验计划

为了提高TB18质料的加工效率与刀具寿命，，，，，，，，针对差别的加工工况开展刀具选型试验，，，，，，，，以提高加工效率和刀具寿命为目的，，，，，，，，优化刀具结构，，，，，，，，并通过试验确定加工工艺参数。。。。。。

3.1.1　铣削工序粗加工

在使用大直径φ80mm、主偏角12°的快进给铣刀举行粗加工时，，，，，，，，做出以下刷新：①为提高刀片寿命，，，，，，，，降低切削刃与工件的接触面积，，，，，，，，将原有快进给刀具7°的主偏角增添为9°；；；；；；；②为解决质料高黏、刀具易烧蚀问题，，，，，，，，优选牌号2000Ti新型切削液，，，，，，，，减小铣削历程中的切削热；；；；；；；③为阻止切削抗力大造成毛料振动过高、刀片崩碎情形的爆发，，，，，，，，调解刀具轴向前角为11°，，，，，，，，径向前角为6.5°，，，，，，，，包管切削历程稳固。。。。。。

3.1.2　铣削工序精加工

以原先试验使用的φ25mm硬质合金立铣刀为例，，，，，，，，由于TB18钛合金的高强、高黏特征，，，，，，，，试验历程中极易爆发刀具振动以及大宗切削热，，，，，，，，为阻止刀具失效，，，，，，，，提高精加工效率，，，，，，，，本文对古板刀具举行结构刷新，，，，，，，，设计了密齿前波刃整体硬质合金铣刀（见图3）。。。。。。

图３　波刃刀具设计

详细刷新为：①通过公式F＝fz×N×Z可以看出，，，，，，，，在进给速率稳固的情形下，，，，，，，，增添齿数可以减小每齿进给量，，，，，，，，延伸刀具寿命，，，，，，，，因此将齿数从4齿更改为6齿；；；；；；；②为了增强断屑能力，，，，，，，，将前刀面变为前波刃刀具结构；；；；；；；③选择Ｃｏ含量为10％的整体硬质合金质料，，，，，，，，以平衡刀具的韧性和耐磨性；；；；；；；④选用AlTiＮ基多层涂层增添刀具的耐磨性；；；；；；；⑤设计多孔内冷结构，，，，，，，，增强冷却效果，，，，，，，，减小切削热。。。。。。

3.1.3　钻削加工

由于TB18钻孔时高黏、高强钛屑不易倾轧，，，，，，，，冷却无法实时抵达切削部位，，，，，，，，刀尖易烧伤崩齿，，，，，，，，甚至刀体断裂。。。。。。凭证上述加工特点，，，，，，，，以直径20mm为区分，，，，，，，，拟举行如下手艺选型和设计优化。。。。。。关于Ｄ≤20mm的孔加工：①接纳整体硬质合金钻头（见图4），，，，，，，，钻头接纳双刃带设计，，，，，，，，提高刀具的稳固性；；；；；；；②刀体排屑槽螺旋角接纳12°结构设计且齿槽抛光处置惩罚，，，，，，，，镌汰钛屑与刀体接触面，，，，，，，，降低摩擦，，，，，，，，减小切削热；；；；；；；③加大倒锥度为0.25/100，，，，，，，，减小钻头与孔壁的摩擦；；；；；；；④加大内冷孔，，，，，，，，提高冷却效果和排屑能力；；；；；；；⑤优选AlCrZr基涂层增添刀具的耐磨性。。。。。。

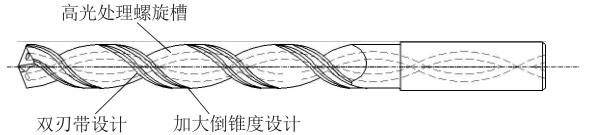

图４　整体硬质合金钻头设计

关于Ｄ＞20mm的孔加工：①接纳可转位U钻，，，，，，，，刀片接纳复合涂层，，，，，，，，增添刀片耐磨性；；；；；；；②配备12ｂａｒ以上冷却液压力，，，，，，，，提高切削冷却效果；；；；；；；③孔加工方法选用切削量逐层递减的切削方法，，，，，，，，前1/3孔深处加大每齿进给量，，，，，，，，提高加工效率，，，，，，，，后2/3接纳逐层递减，，，，，，，，提高耐磨性；；；；；；；④周边刀片和中心刀片接纳差别材质，，，，，，，，所用中心刀片能够实现逐步进刀方法，，，，，，，，抵达切削力匀称漫衍；；；；；；；周边刀片接纳Ｗｉｐｅｒ手艺，，，，，，，，以提高孔壁质量（见图5）。。。。。。

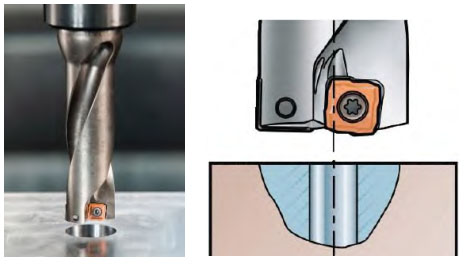

图５。。。。。。钻加工

3.2　试验效果

接纳快进给铣刀在5Ａ3Ｐ重型切削机床上举行铣削试验，，，，，，，，优化后的刀具可顺应更大的每齿进给量，，，，，，，，对切削加工参数举行优化后，，，，，，，，切削效率和刀具寿命均有所提升（见表2）。。。。。。优化后刀具的切削线速率可达40m/min，，，，，，，，刀具的断屑效果、切削力和振动等均获得显着改善（见表3）。。。。。。

优化后的硬质合金钻头寿命由原来的15min提升到60min，，，，，，，，孔壁比原先更平滑（见表4）。。。。。。优化后的U钻寿命从20min/把提升至50min/把，，，，，，，，是原先的

2.5倍，，，，，，，，孔壁更平滑（见表5）。。。。。。

3.3　比照剖析

通过试验前后数据比照，，，，，，，，优化后的TB18钛合金刀具加工效率及寿命均有所提升。。。。。。

效率提升：TB18钛合金粗铣快进给铣刀的金属去除率从32.6ｃm3/min提升至50.4ｃm3/min，，，，，，，，提升至原来的1.5倍；；；；；；；精铣硬质合金立铣刀切削线速率从26.3m/min提升至40.035m/min，，，，，，，，提升至原来的1.5倍。。。。。。

寿命提升：用于TB18质料粗铣的快进给铣刀刀具寿命从60min/把提升了90min/把，，，，，，，，提升了1.5倍；；；；；；；硬质合金铣刀的刀具寿命从30min/把提升了83min/把，，，，，，，，提升了2.8倍；；；；；；；硬质合金钻头寿命从15min提升至60min，，，，，，，，提升了4倍；；；；；；；U钻寿命从20min/把提升了50min/把，，，，，，，，提升了2.5倍。。。。。。

4、结语

通过刀具切削比照试验对新型钛合金TB18的切削性能举行研究，，，，，，，，剖析刀具的主要失效形式，，，，，，，，优化刷新刀具结构并合理选取切削参数，，，，，，，，得出以下主要结论。。。。。。

（1）与通用钛合金的切削加工相比，，，，，，，，TB18质料具有更高的黏性，，，，，，，，极易爆发切削热，，，，，，，，刀具失效的主要形式为刀具快速磨损和烧蚀。。。。。。

（2）对典范钻削、铣削刀具举行优化刷新，，，，，，，，经试验验证，，，，，，，，刷新后的刀具可有用降低切削历程中摩擦热的爆发，，，，，，，，刀具寿命提升显着。。。。。。

（3）为提高生产效率、降低加工本钱，，，，，，，，本文对切削参数举行优化。。。。。。试验效果批注，，，，，，，，优化后的切削参数可以使加工效率获得有用提升，，，，，，，，验证了切削参数优化计划的可行性，，，，，，，，为以后TB18质料的加工提供一定的参考。。。。。。

本文链接：/zixun/485.html

相关链接

2024-01-06 07:17:31 2021~2022年钛板钛锻件等钛合金质料在军工石油海洋等领域的应用
2023-12-31 11:12:06 个性化医疗软件机械人等领域用增材制造智能钛合金质料研究现状及展望
2023-12-25 20:27:24 航空航天领域用TC4钛合金板深冷处置惩罚工艺研究综述
2023-12-23 10:28:10 钛板钛棒等钛合金质料特征及切削加工要领
2023-12-18 17:50:33 钛方块厂家解读钛合金砂型铸造工艺研究希望
2023-12-17 11:14:42 医用TC4钛合金激光-化学复合抛光及外貌形貌演化
2023-12-08 07:29:55 冷却方法对TA15钛合金棒组织与力学性能关系的影响
2023-12-04 21:42:20 航空航天汽车制造领域用钛合金粉末热等静压近净成形研究希望
2023-11-29 20:48:50 低功率激光-双电弧焊接TA2钛合金中厚板工艺及机理
2023-11-27 20:54:08 国防工业和民用领域用钛合金高质高效切削加工刀具手艺

Copyright @ 2021　PP电子炽热金矿　版权所有 ICP备案号：陕ICP备16019465号互联网谋划企业电子标识编号：610301100065616

互联网谋划企业电子标识编号：610301100065616

公安备案号：610303502000257

钛锻件网站在线统计

@ 2021 PP电子炽热金矿版权所有

: 在线客服

海内销售部(290979866)

国际销售部(290979866)

现货供应部(290979866)

售后效劳部(290979866); 客服电话

天下免费效劳热线
0917 - 3390168; 扫一扫

yongyiti.com
PP电子炽热金矿钛手机网; 返回顶部

【网站地图】【sitemap】
