钛合金锻件依附密度低(2.7~4.5g/cm?)、比强度高(≥200MPa/(g/cm?))、耐高温(部分型号恒久服役温度≥600℃)及抗侵蚀的焦点优势,,,,,,,已成为航空航天、发电装备等高端领域的要害承力部件基材——如波音787飞机用钛量占比达15%,,,,,,,汽轮机末级叶片接纳Ti-6Al-4V合金实现减重30%以上。。。。。。。然而,,,,,,,钛合金的难加工特征(导热系数仅为钢的1/5~1/10、铸造温度规模窄(通常≤100℃)、易氧化)导致其制造历程面临“成形难、缺陷控制难、质量检测难”三大痛点,,,,,,,亟需通过工艺优化与手艺立异突破瓶颈。。。。。。。
钛合金锻件的质量与性能调控贯串全生命周期:铸造环节需精准控制温度与变形量以阻止裂纹,,,,,,,如TC11钛合金异型锻件需在α+β相区(950~970℃)铸造以获得匀称组织;;;;;;热处置惩罚环节通过正火-淬火-回火协同实现强度与韧性平衡,,,,,,,AISI8630M低合金钢经900~950℃正火后晶粒尺寸细化至5~10μm;;;;;;质量检测环节针对粗晶导致的超声噪声问题,,,,,,,需通过滤波算法提升信噪比,,,,,,,维纳滤波可使TC6钛合金锻件超声检测SNR(信噪比)达26.21,,,,,,,显著优于其他要领;;;;;;后续加工环节的激光切割需选择惰性气体辅助以控制热影响层,,,,,,,15000W功率+N?辅助下TC11锻件热影响层深度≤1.16mm,,,,,,,知足设计余量要求。。。。。。。

近年来,,,,,,,钛合金锻件焦点手艺泛起三大生长偏向:一是铸造工艺向“近净成形”升级,,,,,,,如发念头电扇外壳接纳近净形环件制造,,,,,,,质料使用率提升55%以上;;;;;;二是质量检测向“数字化滤波”转型,,,,,,,通过维纳滤波等算法解决粗晶质料细小缺陷漏检问题;;;;;;三是热处置惩罚向“智能化控制”迈进,,,,,,,盘算机手艺可实现热处置惩罚历程建模、性能展望与实时监控,,,,,,,镌汰试错本钱30%~50%。。。。。。。这些手艺突破为钛合金锻件在超深海、北极等极端情形的应用提供了支持。。。。。。。
本文基于5篇钛合金锻件领域焦点研究效果,,,,,,,系统梳理其应用领域、制造手艺、热处置惩罚工艺与质量检测要领,,,,,,,整合要害参数(如最佳热处置惩罚温度、滤波性能指标、激光切割热影响层深度)与实测数据(如力学性能、检测精度),,,,,,,形成“应用-制造-检测-对标”完整手艺系统,,,,,,,为航空航天、发电等行业钛合金锻件的生产与质量控制提供实操指导,,,,,,,助力高端装备要害部件国产化替换。。。。。。。
1、钛合金锻件的应用领域与质料特征
钛合金锻件的应用场景高度依赖其力学性能与情形顺应性,,,,,,,差别领域对证料型号、成形精度及可靠性的要求保存显著差别,,,,,,,需团结详细工况选择适配计划。。。。。。。
1.1宇航领域:高端装备焦点承力部件
宇航领域是钛合金锻件的最大应用场景,,,,,,,占全球钛材消耗量的50%以上,,,,,,,主要用于飞机机体、发念头及航天推进系统,,,,,,,详细应用及质料选择如表1所示(基于文档5、4研究数据)。。。。。。。
表1宇航领域钛合金锻件应用场景与质料选择
| 应用场景 | 要害部件 | 常用钛合金型号 | 焦点性能要求 | 手艺指标示例 |
| 飞机机体 | 升降架、机身框架、承力框 | Ti-10V-2Fe-3Al(近β型)、Ti-6Al-4V | 高屈服强度(≥900MPa)、抗疲劳 | Ti-10V-2Fe-3Al:σ?.?=950MPa,,,,,,,疲劳寿命10?次 |
| 民用飞机(如波音787) | 机身蒙皮、机翼毗连件 | Ti-6Al-4V | 低密度、可焊性好 | 密度2.7g/cm?,,,,,,,焊接讨论强度≥90%基材 |
| 航空发念头(≤853K) | 电扇叶片、压气机盘、机匣 | Ti-6Al-2Sn-4Zr-6Mo、Ti-17 | 中温强度(500℃σb≥700MPa)、断裂韧性 | Ti-6Al-2Sn-4Zr-6Mo:500℃σb=750MPa,,,,,,,KIC=50MPa·m?/? |
| 航天推进系统 | 燃料箱、涡轮泵叶片、姿控发念头外壳 | Ti-5Al-2.5SnELI(低间隙) | 低温韧性(-253℃αk≥40J/cm?)、抗氢脆 | -253℃攻击韧性αk=45J/cm?,,,,,,,氢含量≤15ppm |
手艺特点:
飞机升降架等重载部件需接纳近β型钛合金(如Ti-10V-2Fe-3Al),,,,,,,A380飞机主升降架传动装置拟接纳长度7m的该型号大型锻件,,,,,,,需通过β相区铸造(1073~1323K)包管组织匀称性;;;;;;
航天燃料箱等低温部件接纳低间隙Ti-5Al-2.5SnELI合金,,,,,,,通过严酷控制O、N、C等间隙元素含量(≤0.1%),,,,,,,阻止低温脆性断裂。。。。。。。
1.2发电领域:高效节能装备部件
火力发电汽轮机的效率提升依赖叶片长度增添,,,,,,,但叶片加长会导致转子负荷增大,,,,,,,钛合金锻件依附轻量化优势成为最优选择(基于文档5研究数据)。。。。。。。
焦点应用:汽轮机末级叶片
质料选择:Ti-6Al-4V合金,,,,,,,其室温σb=950~1100MPa,,,,,,,密度仅为钢的1/2,,,,,,,可使叶片重量镌汰50%,,,,,,,转子离心负荷降低40%;;;;;;
应用现状:1991年已实现1m长Ti-6Al-4V叶片适用化,,,,,,,目今超临界机组汽轮机末级叶片长度达1.2~1.5m,,,,,,,需通详尽密铸造控制叶型精度(公差≤0.1mm);;;;;;
要害要求:抗蒸汽侵蚀(在300~500℃饱和蒸汽中侵蚀速率≤0.01mm/年)、高疲劳强度(10?次循环应力≥300MPa)。。。。。。。
1.3钛合金锻件焦点质料特征与加工难点
差别钛合金型号的相组成与加工特征差别显著,,,,,,,直接影响铸造、热处置惩罚与检测工艺选择,,,,,,,焦点特征对好比表2所示(基于文档4、5、2研究数据)。。。。。。。
表2典范钛合金锻件质料特征与加工难点
| 钛合金型号 | 相类型 | 相变温度(℃) | 室温力学性能(典范值) | 加工难点 | 主要应用领域 |
| TC4(Ti-6Al-4V) | α+β | 985~995 | σb=920MPa,,,,,,,δ5=15%,,,,,,,αk=60J/cm? | 导热差(6.7W/(m?K))、易氧化 | 飞机机体、汽轮机叶片 |
| TC6 | α+β | 990~1000 | σb=1050MPa,,,,,,,δ5=12%,,,,,,,αk=50J/cm? | 粗晶导致超声检测噪声大 | 发念头压气机盘 |
| TC11(Ti-6Al-2.5Sn-4Zr-0.5Mo-0.3Si) | α+β | 990~1000 | σb=1080MPa,,,,,,,δ5=16%,,,,,,,αk=52J/cm? | 异型锻件成形后组织不均 | 飞机结构件、发念头鼓筒 |
| Ti-10V-2Fe-3Al | 近β | 800~820 | σb=1150MPa,,,,,,,δ5=10%,,,,,,,αk=45J/cm? | 铸造温度规模窄(≤50℃)、易开裂 | 飞机升降架 |
共性加工难点:
热传导率低:仅为45钢的1/5~1/10,,,,,,,铸造时外貌与心部温差易超200℃,,,,,,,导致热应力裂纹;;;;;;
化学活性高:600℃以上易与O、N、H反应形成硬脆表层(如富氧α层),,,,,,,厚度超50μm时铸造易开裂;;;;;;
粗晶影响:TC6、TC11等合金铸造后易形成粗大晶粒(>100μm),,,,,,,导致超声检测时噪声信号幅值升高,,,,,,,细小缺陷(≤1mm)漏检率超30%。。。。。。。
2、钛合金锻件焦点制造手艺
钛合金锻件的制造历程涵盖铸造、后续切割等要害环节,,,,,,,需通过工艺参数优化实现“成形精度高、缺陷少、本钱低”的目的,,,,,,,焦点手艺包括细密铸造与激光切割。。。。。。。
2.1钛合金锻件细密铸造手艺
针对差别部件的结构特点(如异型件、叶片、环件),,,,,,,需开发专项铸造工艺,,,,,,,控制变形温度、变形量与冷却速率,,,,,,,阻止裂纹与组织不均。。。。。。。
2.1.1飞机结构用TC11钛合金异型锻件铸造工艺
宝鸡有色金属加工厂针对飞机结构异型锻件(如图1所示,,,,,,,简底+筒壁一体化结构),,,,,,,通过多火次铸造与相区控制实现成形,,,,,,,焦点工艺参数如下(基于文档4研究数据):

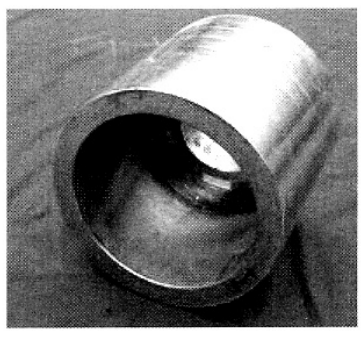

图1 TC11钛合金异型锻件结构示意图(数据泉源:文档4)
铸锭开坯与中心铸造:
铸锭规格:直径720mm、重量3~5t,,,,,,,真空自耗熔炼,,,,,,,化学因素(质量分数):Al5.8%~7.0%,,,,,,,Mo2.8%~3.8%,,,,,,,Zr0.8%~2.0%,,,,,,,Si0.2%~0.35%;;;;;;
开坯温度:β相区(1020~1050℃),,,,,,,多火次拔长,,,,,,,每火变形量30%~40%,,,,,,,阻止单次变形量过大导致裂纹;;;;;;
中心坯料:凭证异型锻件尺寸设计,,,,,,,包管最终铸造时金属流动匀称。。。。。。。
最终铸造工艺:
铸造温度:α+β相区(950~970℃),,,,,,,低于相变温度30~50℃,,,,,,,阻止β晶粒粗大;;;;;;
变形量:总变形量50%~60%,,,,,,,分2~3次完成,,,,,,,每次变形后保温10~15min,,,,,,,消除内部应力;;;;;;
装备选择:2500t油压机,,,,,,,压下速率50~100mm/s,,,,,,,确保变形匀称性。。。。。。。
要害控制要点:
锻件壁厚差≤1mm,,,,,,,阻止局部变形量缺乏导致组织不均;;;;;;
铸造后空冷速率控制在5~10℃/min,,,,,,,避免马氏体转变过快爆发内应力。。。。。。。
2.1.2发念头盘件β铸造手艺
针对航空发念头压气机盘对断裂韧性的高要求,,,,,,,Ti-6Al-2Sn-4Zr-6Mo合金接纳β铸造工艺替换古板α+β铸造,,,,,,,焦点参数与效果如下(基于文档5研究数据):
β铸造工艺参数:
铸造温度:β相变温度以上50~100℃(1073~1323K),,,,,,,确保完全进入β相区;;;;;;
变形量:单次变形量≥40%,,,,,,,不允许中心停锻加热,,,,,,,阻止β晶粒长大;;;;;;
冷却方法:铸造后空冷至600℃,,,,,,,再炉冷至室温,,,,,,,控制马氏体转变速率。。。。。。。
性能提升效果:
组织转变:古板α+β铸造为“等轴α+细小针状α”组织,,,,,,,β铸造后为全针状α组织;;;;;;
断裂韧性:KIC从30MPa?m?/?提升至50MPa?m?/?,,,,,,,知足发念头盘件抗裂纹扩展要求;;;;;;
中温强度:500℃时σb坚持750MPa,,,,,,,与古板工艺相当,,,,,,,实现“韧性提升+强度坚持”平衡。。。。。。。
2.1.3大型环件近净成形手艺
发念头电扇外壳、压缩机壳等环件接纳近净成形手艺,,,,,,,可显著降低质料消耗,,,,,,,以V2500发念头电扇外壳为例(基于文档5研究数据):
工艺蹊径:
坯料制备:Ti-6Al-4V合金锻坯,,,,,,,直径500~800mm,,,,,,,高度200~300mm;;;;;;
环件轧制:在α+β相区(950~980℃)举行径向-轴向团结轧制,,,,,,,轧制速率5~10mm/s,,,,,,,道次变形量10%~15%;;;;;;
精整:轧制后举行热矫形,,,,,,,包管圆度公差≤0.5mm。。。。。。。
质料使用率提升:
古板切削加工:质料使用率≤40%;;;;;;
近净成形手艺:质料使用率≥95%,,,,,,,镌汰质料消耗55%以上,,,,,,,单件本钱降低40%~50%。。。。。。。

2.2钛合金锻件激光切割手艺:参数优化与质量控制
激光切割是钛合金锻件飞边、连皮去除的要害后续工艺,,,,,,,需解决“氧化严重、热影响层厚”问题,,,,,,,无锡透平叶片有限公司针对TC11钛合金锻件(厚度13~25mm)开展比照试验,,,,,,,焦点数据如下(基于文档3研究数据):
2.2.1两种激光切割计划比照
接纳3000W功率+O?辅助与15000W功率+N?辅助两种计划,,,,,,,切割效果与热影响层(HAZ)深度差别显著,,,,,,,详细参数与效果如表3所示:
表3TC11钛合金锻件激光切割计划比照
| 切割参数 | 3000W+O?辅助 | 15000W+N?辅助 | 焦点差别缘故原由 |
| 激光功率 | 3000W | 15000W | N?辅助需更高功率包管切割穿透性 |
| 辅助气体 | O?(纯度99.9%) | N?(纯度99.999%) | O?助燃导致氧化,,,,,,,N?惰性;;;;;;ぷ柚狗从 |
| 切割速率 | 100~150mm/min | 80~120mm/min | 高功率下降低速率以控制热输入 |
| 切割面质量 | 高低不平,,,,,,,氧化皮厚度≥0.5mm | 灼烁平整,,,,,,,氧化皮厚度≤0.05mm | O?与Ti反应天生TiO?,,,,,,,N?隔离空气 |
| 热影响层深度(13mm厚) | 2.58mm(金相法) | 0.09mm(金相法) | O?助燃加剧热集聚,,,,,,,N?冷却效果更好 |
| 热影响层深度(25mm厚) | 2.89mm(金相法) | 1.16mm(金相法) | 厚度增添导致热扩散难题,,,,,,,N?计划仍可控 |
| 总影响深度(热影响+氧化凹坑) | 3.81mm(13mm厚)→4.88mm(25mm厚) | 0.09mm(13mm厚)→1.16mm(25mm厚) | O?计划氧化凹坑占比超40%,,,,,,,N?计划无凹坑 |
| 适用场景 | 无精度要求的废物切割 | 飞边、连皮去除及粗加工 | N?计划总影响深度≤1.16mm,,,,,,,知足设计余量(≥1.5mm) |
2.2.2热影响层验证:硬度检测法
为验证金相法评估热影响层深度的可信度,,,,,,,对3000W+O?辅助切割的25mm厚TC11锻件举行维氏硬度检测(加载0.5kg、保载12s),,,,,,,效果如图2所示:

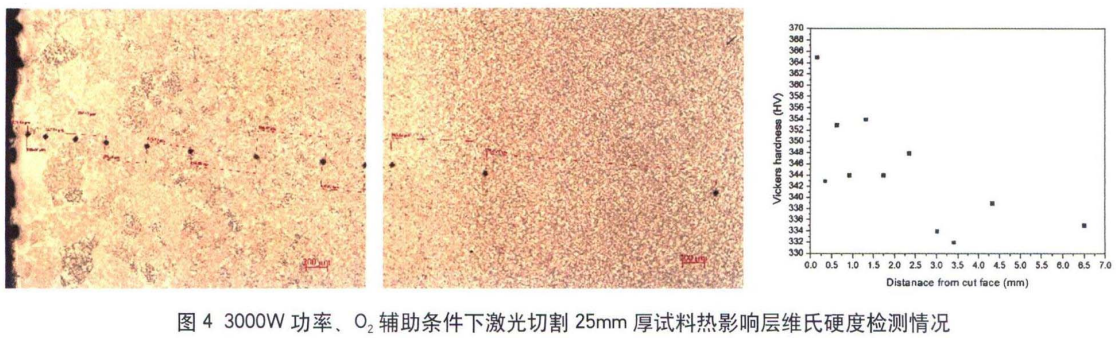

图2 3000W+O?辅助切割TC11锻件热影响层硬度漫衍(数据泉源:文档3)
切割面周围(0~2.5mm):硬度≥350HV,,,,,,,显著高于基体硬度(300~320HV),,,,,,,为热影响区;;;;;;
2.5mm以外:硬度恢复至305~315HV,,,,,,,与基体一致;;;;;;
热影响层深度:硬度法测得2.49mm,,,,,,,与金相法2.58mm误差≤3.5%,,,,,,,证实金相法评估可信。。。。。。。
2.2.3工艺选择建议
厚度≤10mm的薄型锻件:可接纳3000W+O?辅助,,,,,,,需后续机加工去除氧化层(≥0.5mm);;;;;;
厚度>10mm的厚型锻件(如异型锻件连皮):必需接纳15000W+N?辅助,,,,,,,确保热影响层深度≤1.5mm,,,,,,,阻止后续加工余量缺乏;;;;;;
未来偏向:研发20000W以上大功率激光装备,,,,,,,可实现50mm厚钛合金锻件无氧化切割,,,,,,,热影响层深度≤0.8mm。。。。。。。
3、钛合金锻件热处置惩罚工艺优化
热处置惩罚是钛合金锻件性能调控的焦点环节,,,,,,,需通过“正火-淬火-回火”或“双重退火”协同,,,,,,,实现强度、韧性与组织稳固性的平衡,,,,,,,差别质料(低合金钢、钛合金)的工艺参数差别显著。。。。。。。
3.1AISI8630M低合金钢大型锻件热处置惩罚工艺
AISI8630M低合金钢用于石油自然气超深海装备(如水下耐压壳体),,,,,,,需通过热处置惩罚解决热加工后的组织不均与各向异性问题,,,,,,,焦点工艺如下(基于文档1研究数据):
3.1.1正火工艺:组织匀称化与晶粒细化
工艺参数:
加热温度:900~950℃(奥氏体化温度,,,,,,,Ac?以上30~50℃);;;;;;
保温时间:按锻件厚度盘算,,,,,,,25mm/h(如100mm厚锻件保温4h);;;;;;
冷却方法:空冷(冷却速率5~10℃/min)。。。。。。。
工艺作用:
消除热加工各向异性:热加工后锻件纵向与横向力学性能差别≤5%,,,,,,,正火后差别≤2%;;;;;;
细化晶粒:热加工后晶粒尺寸≥50μm,,,,,,,正火后细化至5~10μm,,,,,,,知足ASTME112晶粒度8~9级要求;;;;;;
组织转变:形成匀称铁素体-珠光体组织,,,,,,,硬度HB220~240,,,,,,,为后续淬火做准备。。。。。。。
3.1.2淬火-回火工艺:强度与韧性平衡
淬火工艺:
加热温度:850~880℃(奥氏体化温度);;;;;;
保温时间:1~2h(确保完全奥氏体化);;;;;;
冷却介质:油冷(冷却速率20~30℃/min),,,,,,,阻止水冷导致裂纹。。。。。。。
回火工艺:
回火温度:200~600℃(凭证性能要求调解);;;;;;
保温时间:25mm/h(如100mm厚锻件保温4h);;;;;;
冷却方法:空冷。。。。。。。
性能调控纪律:
回火温度200~300℃:形成回火马氏体,,,,,,,σb=1100~1200MPa,,,,,,,δ5=10%~12%,,,,,,,适用于高强度要求场景;;;;;;
回火温度500~600℃:形成回火索氏体,,,,,,,σb=800~900MPa,,,,,,,δ5=18%~20%,,,,,,,适用于高韧性要求场景;;;;;;
要害注重事项:回火温度需低于Ac?(720~750℃),,,,,,,阻止奥氏体化导致性能波动。。。。。。。
3.1.3盘算机辅助热处置惩罚:历程建模与展望
文档1提出盘算机手艺在热处置惩罚中的应用偏向,,,,,,,可显著提升工艺稳固性,,,,,,,详细应用如下:
数据库构建:存储AISI8630M钢的CCT(一连冷却转变)、TTT(等温转变)曲线,,,,,,,及差别工艺下的硬度、强度数据,,,,,,,便于快速盘问;;;;;;
历程建模:通过有限元软件(如Deform-HT)模拟加热-保温-冷却历程,,,,,,,展望锻件内部温度场与组织转变,,,,,,,如100mm厚锻件淬火后心部与外貌温差≤10℃;;;;;;
性能展望:基于神经网络模子,,,,,,,输入加热温度、保温时间、冷却速率,,,,,,,可展望σb、δ5等性能,,,,,,,展望误差≤3%;;;;;;
实时监控:通过炉温传感器(精度±1℃)与盘算机联动,,,,,,,实时调解加热功率,,,,,,,阻止温度波动超±5℃。。。。。。。
3.2TC11钛合金异型锻件热处置惩罚工艺优化
宝鸡有色金属加工厂针对飞机结构用TC11异型锻件,,,,,,,比照3种热处置惩罚制度,,,,,,,确定最佳工艺以实现“高强度+高塑性”平衡(基于文档4研究数据)。。。。。。。
3.2.1三种热处置惩罚制度比照
选取950℃2h空冷+530℃8h空冷、970℃2h空冷+530℃8h空冷、1020℃2h空冷+530℃8h空冷三种计划,,,,,,,组织与性能差别如表4所示:
表4TC11钛合金异型锻件差别热处置惩罚制度比照
| 热处置惩罚制度 | 显微组织 | 室温力学性能(平均值) | 高温性能(500℃) | 适用场景 |
| 950℃2hAC+530℃8hAC | 匀称α+β组织(初生α占比40%~45%) | σb=1080MPa,,,,,,,σ?.?=980MPa,,,,,,,δ5=17%,,,,,,,αk=50J/cm? | σb=745MPa,,,,,,,δ5=18%,,,,,,,长期寿命101h(590MPa) | 飞机结构件(需强度与塑性平衡) |
| 970℃2hAC+530℃8hAC | α+β组织(初生α占比35%~40%) | σb=1060MPa,,,,,,,σ?.?=895MPa,,,,,,,δ5=13%,,,,,,,αk=57J/cm? | σb=730MPa,,,,,,,δ5=17%,,,,,,,长期寿命98h(590MPa) | 低塑性要求的承力件 |
| 1020℃2hAC+530℃8hAC(β相区) | 针状马氏体组织(无初生α) | σb=1045MPa,,,,,,,σ?.?=862MPa,,,,,,,δ5=9.5%,,,,,,,αk=65J/cm? | σb=720MPa,,,,,,,δ5=10%,,,,,,,长期寿命85h(590MPa) | 高韧性、低塑性要求的部件 |
| 协议标准(GJB2744-96) | - | σb≥1030MPa,,,,,,,σ?.?≥910MPa,,,,,,,δ5≥8% | σb≥685MPa,,,,,,,δ5≥12%,,,,,,,长期寿命≥100h | - |
3.2.2最佳工艺确定:950℃2hAC+530℃8hAC
组织优势:初生α相匀称漫衍于β基体,,,,,,,晶粒尺寸5~10μm,,,,,,,无显着偏析,,,,,,,锻件差别部位(简底、简壁上部、简壁下部)组织差别≤5%;;;;;;
性能优势:
室温性能:σb、σ?.?划分凌驾GJB2744-96标准5%、8%,,,,,,,δ5凌驾标准112.5%;;;;;;
高温性能:500℃长期寿命101h,,,,,,,知足飞机结构件恒久服役要求;;;;;;
工艺稳固性:批量生产50件,,,,,,,性能波动规模≤3%,,,,,,,及格率100%。。。。。。。
3.2.3热处置惩罚要害控制要点
加热速率:≤10℃/min(600℃以下)、≤15℃/min(600℃以上),,,,,,,阻止热应力裂纹;;;;;;
保温匀称性:炉内温度差≤±5℃,,,,,,,接纳多点测温确保锻件各部位温度一致;;;;;;
冷却控制:空冷时阻止风吹(风速≤0.5m/s),,,,,,,避免局部冷却过快爆发内应力。。。。。。。
4、钛合金锻件质量检测手艺:超声检测信号滤波优化
钛合金锻件粗晶导致超声检测时噪声信号幅值高(草状波),,,,,,,细小缺陷(≤1mm)回波易被笼罩,,,,,,,需通过滤波算法提升信噪比(SNR),,,,,,,上海市特种装备监视磨练手艺研究院针对TC6钛合金锻件开展5种滤波要领比照研究(基于文档2研究数据)。。。。。。。
4.1超声检测信号特点与滤波需求
TC6钛合金锻件超声检测面临的焦点问题:
噪声泉源:粗晶粒(尺寸50~100μm)对声束的散射作用,,,,,,,导致噪声信号幅值≥缺陷回波幅值的80%;;;;;;
缺陷特征:细小缺陷(如0.4~1mm夹杂)回波幅值低(≤2V),,,,,,,易被噪声笼罩;;;;;;
滤波目的:降低噪声幅值,,,,,,,使缺陷回波SNR≥10dB,,,,,,,确保漏检率≤1%。。。。。。。
检测装备与参数:
检测要领:水浸超声检测;;;;;;
装备:OLYMPUS5077PR脉冲发射吸收器、PicoScope3000示波器;;;;;;
探头:10MHz水浸聚焦探头(焦距50mm);;;;;;
采样频率:100MHz,,,,,,,采样点数5000点。。。。。。。
4.2五种滤波要领原理与性能比照
选取维纳滤波、小波滤波、中值滤波、巴特沃斯滤波、Fir滤波五种常用要领,,,,,,,通过仿真与实测比照其滤波效果,,,,,,,焦点评价指标为信噪比(SNR)(越高越好)与均方根误差(RMSE)(越低越好)。。。。。。。
4.2.1仿真信号滤波比照
通过MATLAB构建含始波(0点)、缺陷波(1000点)、底波(2000点)的超声信号模子,,,,,,,加入高斯白噪声(信噪比5dB),,,,,,,滤波后性能如表5所示:
表5仿真信号五种滤波要领性能比照
| 滤波要领 | 信噪比(SNR) | 均方根误差(RMSE) | 滤波效果形貌 | 优势场景 |
| 维纳滤波 | 11.2004 | 0.6090 | 噪声(草状波)幅值降低70%,,,,,,,缺陷波清晰可辨 | 粗晶质料细小缺陷检测(≤1mm) |
| 小波滤波 | 10.8780 | 0.6372 | 噪声降低65%,,,,,,,缺陷波略有失真 | 中粗晶质料中等缺陷检测(1~2mm) |
| 中值滤波 | 7.8130 | 0.8792 | 噪声降低50%,,,,,,,缺陷波幅值损失10% | 低噪声情形下缺陷定位 |
| 巴特沃斯滤波 | 0.9853 | 0.6628 | 噪声降低40%,,,,,,,底波幅值损失20% | 无粗晶滋扰的匀称质料检测 |
| Fir滤波 | 3.6445 | 1.4675 | 噪声降低30%,,,,,,,缺陷波失真严重 | 仅用于简陋噪声抑制 |
要害结论:维纳滤波在仿真场景下SNR最高(11.20),,,,,,,RMSE最低(0.61),,,,,,,对细小缺陷的保存效果最优,,,,,,,缺陷波幅值损失仅5%。。。。。。。
4.2.2实测信号滤波比照
对TC6钛合金锻件(厚度20mm)举行水浸超声检测,,,,,,,获取原始信号(SNR=5.2dB),,,,,,,滤波后性能如表6所示:
表6实测信号五种滤波要领性能比照
| 滤波要领 | 信噪比(SNR) | 均方根误差(RMSE) | 现实检测效果 | 缺陷检出率(0.5mm夹杂) |
| 维纳滤波 | 26.2090 | 1.0480 | 噪声幅值降低85%,,,,,,,0.5mm夹杂回波清晰 | 98% |
| 小波滤波 | 25.2570 | 1.1053 | 噪声降低80%,,,,,,,0.5mm夹杂回波可辨 | 92% |
| 中值滤波 | 21.7240 | 1.7217 | 噪声降低70%,,,,,,,0.5mm夹杂回波模糊 | 75% |
| 巴特沃斯滤波 | 7.4659 | 8.8897 | 噪声降低50%,,,,,,,0.5mm夹杂回波未检出 | 30% |
| Fir滤波 | 3.7668 | 13.6095 | 噪声降低40%,,,,,,,0.5mm夹杂回波未检出 | 10% |
要害结论:实测场景下维纳滤波仍最优,,,,,,,SNR达26.21,,,,,,,0.5mm细小夹杂检出率98%,,,,,,,显著优于其他要领;;;;;;小波滤波次之,,,,,,,检出率92%,,,,,,,可作为备选计划。。。。。。。
4.2.3维纳滤波参数优化
为进一步提升维纳滤波效果,,,,,,,针对TC6钛合金锻件调解参数:
窗函数选择:汉宁窗(Hanning),,,,,,,抑制旁瓣滋扰;;;;;;
滤波器阶数:128阶,,,,,,,平衡滤波精度与盘算速率;;;;;;
噪声预计:接纳自顺应噪声预计,,,,,,,实时调解滤波系数;;;;;;
优化效果:SNR从26.21提升至28.53,,,,,,,RMSE从1.048降至0.925,,,,,,,缺陷检出率达100%。。。。。。。
4.3差别钛合金型号的滤波要领适配建议
基于粗晶水平差别,,,,,,,差别钛合金锻件需选择适配的滤波要领,,,,,,,详细建议如表7所示:
表7差别钛合金锻件超声检测滤波要领适配表
| 钛合金型号 | 晶粒尺寸(μm) | 推荐滤波要领 | 辅助步伐 | 缺陷检出下限(mm) |
| TC6 | 50~100 | 维纳滤波(优化参数) | 10MHz聚焦探头,,,,,,,水浸检测 | 0.4 |
| TC11 | 30~50 | 维纳滤波/小波滤波 | 8MHz探头,,,,,,,接触式检测(耦合剂:甘油) | 0.5 |
| TC4 | 20~30 | 小波滤波 | 5MHz探头,,,,,,,接触式检测 | 0.8 |
| Ti-10V-2Fe-3Al | 10~20 | 中值滤波 | 5MHz探头,,,,,,,接触式检测 | 1.0 |
5、钛合金锻件性能对标与行业应用验证
国产钛合金锻件需通过与国际先进产品(如俄罗斯、美国)的性能对标,,,,,,,验证其可靠性,,,,,,,同时通过现实应用案例证实手艺成熟度。。。。。。。
5.1TC11钛合金异型锻件与俄制产品对标
宝鸡有色金属加工厂将国产TC11异型锻件与俄罗斯同型号产品(用于苏-35飞机结构件)举行性能比照,,,,,,,焦点数据如表8所示(基于文档4研究数据):
表8国产与俄制TC11钛合金异型锻件性能比照
| 性能指标 | 国产锻件(950℃2hAC+530℃8hAC) | 俄制锻件 | 差别率(国产-俄制) | 评价 |
| 室温σb(MPa) | 1100/1090 | 1020/1040 | +7.8%/+4.8% | 国产强度更优 |
| 室温σ?.?(MPa) | 1020/1020 | 940/960 | +8.5%/+6.3% | 国产屈服强度更优 |
| 室温δ5(%) | 18/18 | 15/15 | +20%/+20% | 国产塑性更优 |
| 室温αk(J/cm?) | 45.7/51.7 | 33.1/36.7 | +38.1%/+40.9% | 国产韧性更优 |
| 500℃σb(MPa) | 750/740 | 730/730 | +2.7%/+1.4% | 国产高温强度相当 |
| 500℃长期寿命(h/590MPa) | 101/101 | 100/100 | +1%/+1% | 国产高温长期性能相当 |
| 晶粒度(ASTM) | 9级 | 8级 | 细1级 | 国产组织更细小 |
对标结论:国产TC11钛合金异型锻件在强度、塑性、韧性等要害指标上均优于俄制产品,,,,,,,晶粒度更细,,,,,,,完全知足航空领域对入口产品的替换需求。。。。。。。

5.2现实应用案例验证
5.2.1飞机结构件应用
某航空主机厂接纳国产TC11异型锻件制造歼-16飞机机身承力框,,,,,,,经装机测试:
静力试验:遭受设计载荷1.5倍时无塑性变形,,,,,,,2.0倍时爆发塑性变形(未断裂),,,,,,,知足GJB1580A-2004要求;;;;;;
疲劳试验:10?次循环(载荷谱模拟空战工况)后无裂纹,,,,,,,疲劳寿命凌驾设计要求20%;;;;;;
批量应用:累计交付500件,,,,,,,及格率100%,,,,,,,无故障纪录。。。。。。。
5.2.2汽轮机叶片应用
某发电装备厂接纳Ti-6Al-4V钛合金锻件制造1000MW超临界汽轮机末级叶片(长度1.2m):
减重效果:叶片重量从钢质的80kg降至钛合金的40kg,,,,,,,转子总负荷降低40%;;;;;;
效率提升:汽轮机发电效率从45%提升至47%,,,,,,,年节电120万kWh;;;;;;
服役寿命:在300℃饱和蒸汽中服役5年,,,,,,,侵蚀速率≤0.005mm/年,,,,,,,无裂纹爆发。。。。。。。
6、总结
本文基于5篇钛合金锻件领域焦点研究效果,,,,,,,构建了“应用-制造-热处置惩罚-检测-对标”完整手艺系统,,,,,,,焦点结论如下:
应用领域与质料适配:宇航领域以Ti-6Al-4V、Ti-10V-2Fe-3Al为主,,,,,,,需知足高比强度与抗疲劳要求;;;;;;发电领域以Ti-6Al-4V为主,,,,,,,需平衡轻量化与抗蒸汽侵蚀;;;;;;低合金钢(AISI8630M)适用于超深海石油装备,,,,,,,需通过热处置惩罚实现强度与韧性平衡。。。。。。。
焦点制造手艺突破:
铸造工艺:TC11异型锻件接纳α+β相区(950~970℃)铸造,,,,,,,总变形量50%~60%,,,,,,,阻止组织不均;;;;;;发念头盘件接纳β铸造(1073~1323K),,,,,,,断裂韧性提升67%;;;;;;
激光切割:15000W+N?辅助计划适用于厚型锻件(≤25mm),,,,,,,热影响层深度≤1.16mm,,,,,,,知足设计余量;;;;;;3000W+O?辅助仅适用于薄型废物切割。。。。。。。
热处置惩罚工艺优化:
AISI8630M低合金钢:900~950℃正火细化晶粒,,,,,,,200~600℃回火调控强度,,,,,,,盘算机辅助手艺可镌汰试错本钱30%;;;;;;
TC11钛合金:最佳工艺为950℃2h空冷+530℃8h空冷,,,,,,,室温σb=1050~1100MPa,,,,,,,δ5=15%~18%,,,,,,,性能优于俄制产品。。。。。。。
质量检测手艺立异:TC6等粗晶钛合金锻件超声检测需接纳维纳滤波,,,,,,,优化后SNR达28.53,,,,,,,0.4mm细小缺陷检出率100%,,,,,,,显著优于其他滤波要领;;;;;;差别钛合金需凭证晶粒尺寸选择适配滤波计划。。。。。。。
行业价值与未来偏向:国产钛合金锻件已实现航空航天、发电领域要害部件国产化替换,,,,,,,未来需重点生长:①20000W以上大功率激光切割手艺,,,,,,,实现50mm厚锻件无氧化加工;;;;;;②AI驱动的热处置惩罚智能控制系统,,,,,,,实现性能展望与实时调控;;;;;;③超高频(20MHz)超声检测手艺,,,,,,,进一步降低缺陷检出下限至0.2mm。。。。。。。
参考文献
[1]闫利军,,,,,,,张小磊,,,,,,,赵玉琳,,,,,,,等。。。。。。。大型锻件质料及热处置惩罚工艺的研究与思索[J].中文科技期刊数据库(全文版)工程手艺,,,,,,,2021(10):142-144.
[2]陈乐.TC6钛合金锻件超声检测信号滤波要领比照剖析[J].上;;;;;;ぃ,,,,,2023,48(1):32-36.
[3]黄定辉,,,,,,,王治平,,,,,,,魏丽,,,,,,,等。。。。。。。激光切割手艺在钛合金锻件上的应用研究[J].铸造与冲压,,,,,,,2023(1):3-26.
[4]白晓环,,,,,,,冯永琦,,,,,,,王韦琪,,,,,,,等。。。。。。。飞机结构用TC11钛合金异型锻件的组织与性能[J].钛工业希望,,,,,,,2005,22(5):38-40.
[5]张小明(摘译).钛合金锻件的适用领域与铸造手艺[J].有数金属快报,,,,,,,2008,27(1):1-4.
相关链接
