小序

钛及钛合金因其奇异的物理化学特征成为现代工业中不可或缺的主要质料 [1,2]。。。。。。。该质料不但体现出优异的耐蚀性能，，，，，，能够对抗多种酸、碱剂粜能液的侵蚀，，，，，，还具备优异的低温韧性，，，，，，纵然在极寒情形下仍能坚持优异的力学性能 [3]。。。。。。。别的，，，，，，钛及钛合金还具有无磁性的特点，，，，，，在强磁场情形中性能稳固，，，，，，同时钛及钛合金还展现出优异的高温抗蠕变性能。。。。。。。唬唬；；；；谡庑┨卣鳎，，，，钛及钛合金质料被普遍应用于国防军工、海洋装备、航空航天以及石油化工等高新手艺领域 [4]。。。。。。。TC6钛合金作为一种典范的两相钛合金，，，，，，该合金通过添加适量的合金元素，，，，，，显著提升其耐侵蚀性以及力学性能。。。。。。。由于该合金优异的力学性能，，，，，，其在航空结构部件 (如发念头支架、机身框架) 以及海洋工程装备 (如海水淡化妆置、深海探测装备) 等领域获得普遍应用 [5,6]。。。。。。。

TC6钛合金中包括较多合金元素，，，，，，故可对其举行热处置惩罚举行强化处置惩罚。。。。。。。现在关于TC6钛合金热处置惩罚的研究较多，，，，，，如冯霞 [7] 研究了热处置惩罚对TC6钛合金力学性能的影响；；；；；；；陈红艳 [8] 研究了TC6钛合金微观组织演变纪律及热处置惩罚工艺优化研究；；；；；；；雷晓飞等 [9] 研究了固溶时效处置惩罚对TC6钛合金显微组织与拉伸性能的影响。。。。。。。

现在，，，，，，针对TC6钛合金热处置惩罚的研究主要集中在两相区 (α+β 区) 温度规模内，，，，，，而关于单相区 (β 区) 温度下的组织演变与性能转变研究相对较少。。。。。。。别的，，，，，，现有研究多聚焦于热处置惩罚温度对显微组织、拉伸性能及攻击韧性的影响，，，，，，而关于晶体学织构演变以及断裂韧性等要害力学行为的系统性研究较为欠缺。。。。。。。因此，，，，，，本文对TC6钛合金在两相区及单相区温度下举行多区间固溶处置惩罚，，，，，，系统研究差别固溶温度对合金的显微组织演变、织构特征及断裂韧性的影响纪律。。。。。。。该研究不但有助于深化TC6钛合金组织演变与力学性能关联机制的明确，，，，，，还能为优化其热处置惩罚工艺提供理论依据，，，，，，对航空航天、海洋工程等高端装备制造领域的质料设计与工程应用具有主要的学术价值和现实指导意义。。。。。。。

1、试验质料与要领

本研究所接纳的TC6钛合金板材由新疆湘润新质料科技有限公司提供，，，，，，该合金以高纯度海绵钛为主要质料，，，，，，配以多元中心合金作为合金化元素，，，，，，在真空自耗电弧熔炼炉中经由 3 次真空自耗熔炼工艺获得因素匀称的铸锭。。。。。。。铸锭随后在高温条件下通过多火次铸造加工制成钛合金板坯，，，，，，再经 2450 轧机经多道次轧制加工，，，，，，制成厚度为 30mm 的TC6钛合金板材。。。。。。。经光谱剖析测定，，，，，，实验质料的详细化学因素 (质量分数) 为：6.16% Al、2.61% Mo、1.61% Cr、0.61% Fe、0.22% Si、0.14% O、Ti 余量。。。。。。。接纳一连加热金相视察法对该合金的相变温度举行测试，，，，，，通太过析差别温度下的显微组织演变特征，，，，，，确定本试验所用TC6钛合金的 α+β/β 相变温度为 993℃。。。。。。。

对TC6钛合金板材举行取样加工，，，，，，取样位置为板材心部，，，，，，测试位置为板材轧制偏向。。。。。。。唬唬；；；；诟煤辖鸬 α+β/β 转变温度 993℃，，，，，，设置多温度区间固溶工艺对试样举行加热处置惩罚。。。。。。。详细工艺参数为：960℃(α+β 两相区)、980℃(近相变点)、1000℃(略高于相变点) 和 1020℃(β 单相区) 四个温度梯度下保温 2h 后举行水淬 (WQ) 处置惩罚。。。。。。。热处置惩罚后试样划分举行微观组织视察、晶体结构表征以及断裂韧性测试。。。。。。。

实验装备选用方面，，，，，，固溶处置惩罚接纳 KSL-1700X 型细密箱式电阻炉，，，，，，控温精度为 ±2℃；；；；；；；金相视察使用 Axiomatic A2000 型光学显微镜；；；；；；；晶体结构接纳 Thermo Scientific 型扫描电子显微镜自带的镜头举行 EBSD 测试；；；；；；；接纳 QBG-150 型高频疲劳试验机对经差别固溶温度处置惩罚后的试样举行断裂韧性测试，，，，，，测试历程均凭证相关国际标准执行，，，，，，确保实验数据的可靠性和重复性。。。。。。。

2、试验效果与剖析

2.1 微观组织剖析

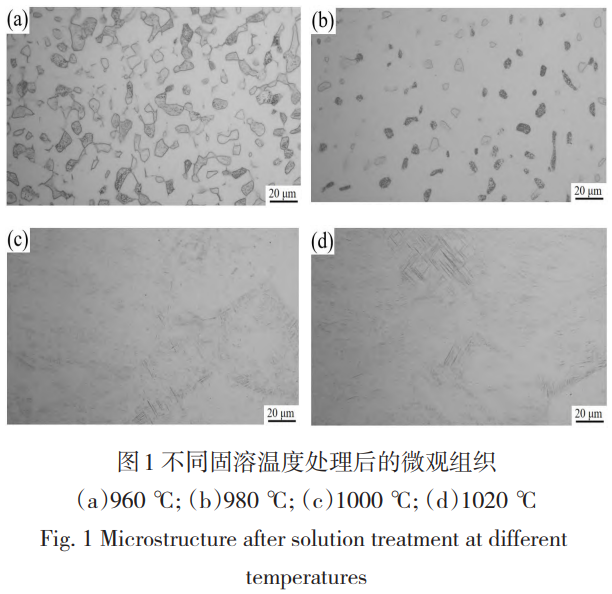

图 1 展示了TC6钛合金经差别固溶温度处置惩罚后的显微组织演变纪律。。。。。。。通过微观组织剖析可以发明，，，，，，固溶温度对合金的微观结构爆发了显著影响，，，，，，经由固溶处置惩罚的试样中初生 α 相含量爆发显著转变，，，，，，且组织中析出针状 α 相。。。。。。。

经 960℃两相区温度固溶处置惩罚，，，，，，加热会促使部分初生 α 相消融进入 β 基体。。。。。。。在加热后的水淬快速冷却条件下，，，，，，β 相爆发马氏体相变，，，，，，形成细针状 α' 相。。。。。。。随着加热温度升高至 980℃，，，，，，热力学驱动力增强，，，，，，导致初生 α 相进一步消融，，，，，，组织中初生 α 相比例降低，，，，，，且次生 α' 相的析出密度显著提高，，，，，，并发明经两相区处置惩罚后的组织具有双态结构特征，，，，，，即由未消融的初生 α 相和冷却历程中形成的 α' 相配合组成。。。。。。。

当加热温度抵达 1000℃进入 β 单相区后，，，，，，组织爆发根天性转变。。。。。。。此时初生 α 相完全消融，，，，，，形成匀称的粗大 β 晶粒结构，，，，，，晶界清晰可见。。。。。。。在快速冷却历程中，，，，，，β 相爆发完全马氏体转变，，，，，，晶粒内部匀称漫衍着高密度的细针状 α 相。。。。。。。继续升温至 1020℃时，，，，，，组织形貌与 1000℃处置惩罚试样相似，，，，，，但由于温度升高提供了更大的相变驱动力，，，，，，析出 α' 相爆发显着增添，，，，，，针状特征更为显著。。。。。。。发明经单相区处置惩罚后的组织完全不再保存任何初生 α 相，，，，，，主要由 α' 相组成，，，，，，形成细片层转变组织。。。。。。。

2.2 晶体结构剖析

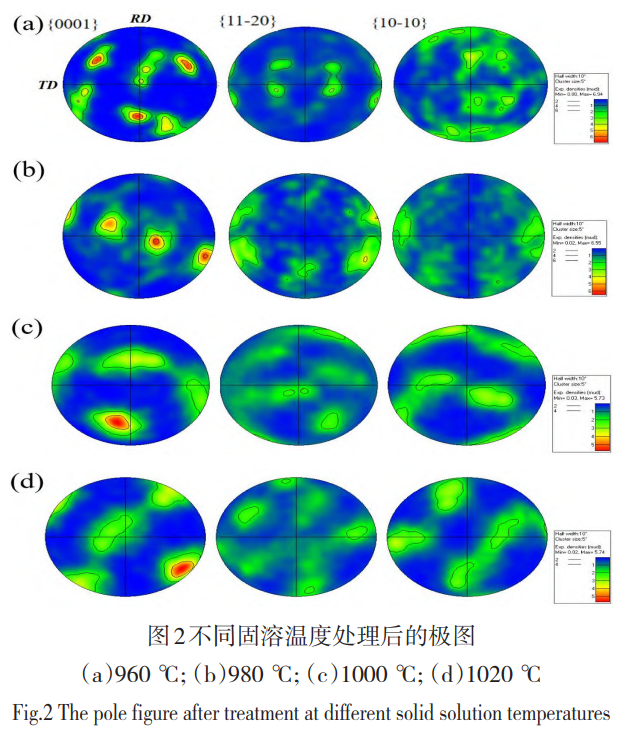

图 2 展示了TC6钛合金在差别固溶温度处置惩罚后的极图演变纪律。。。。。。。发明固溶温度由两相区温度升至单相区温度的历程中，，，，，，晶体结构差别显著。。。。。。。在此历程中，，，，，，合金极图中 {0001} 晶面的织构类型由混淆织构转变为简单织构，，，，，，且织构强度逐渐降低，，，，，，由 6.94 降低至 5.74。。。。。。。

固溶温度为两相区时，，，，，，组织由初生 α 相以及针状 α' 相组成，，，，，，此时极图体现为 α 相和 α' 相各自的晶体学取向特征，，，，，，故织构类型泛起出混淆织构类型。。。。。。。固溶温度为单相区时，，，，，，初生 α 相完全消融，，，，，，组织中仅保存 α' 相，，，，，，此时极图仅反应 α' 相的晶体学取向特征，，，，，，故极图类型从两相混淆型织构转变为简单类型织构 [10]。。。。。。。

固溶温度为两相区时，，，，，，组织中初生 α 相含量较高，，，，，，其织构强度较高。。。。。。。这是因其在热加工或变形历程中易形成择优取向。。。。。。。固溶温度升高靠近相变点时，，，，，，初生 α 相逐渐消融，，，，，，α' 相比例增添，，，，，，初生 α 相的择优取向被破损，，，，，，织构强度削弱。。。。。。。固溶温度升至单相区后，，，，，，组织中析出大宗 α' 相，，，，，，形成新的织构。。。。。。。初生 α 相的消融破损了原有结构的取向一连性，，，，，，而 α' 相的形成引入新的晶粒取向，，，，，，导致织构强度降低 [11]。。。。。。。

2.3 断裂韧性剖析

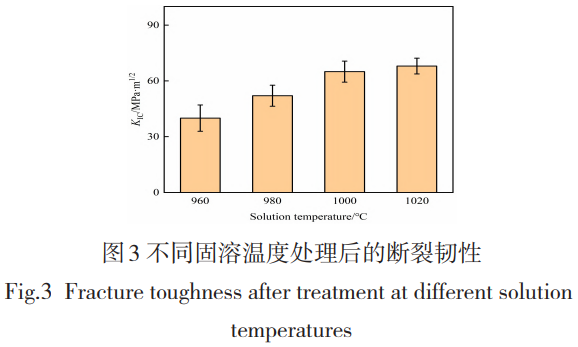

图 3 展示了TC6钛合金在差别固溶温度处置惩罚后的断裂韧性 (KIC) 转变趋势。。。。。。。发明随固溶温度逐步升高，，，，，，合金的断裂韧性值由 40MPa?m?/? 显著提升至 68MPa?m?/?，，，，，，批注质料对抗裂纹扩展的能力随着固溶温度升高而获得显着增强。。。。。。。

断裂韧性作为质料对抗裂纹稳固扩展的要害力学性能指标，，，，，，其数值巨细直接反应了质料在裂纹尖端应力集中条件下的抗断裂能力 [12]。。。。。。。在断裂韧性测试历程中，，，，，，试样需预制一条尖锐的疲劳裂纹，，，，，，以模拟真实工况下的裂纹扩展行为。。。。。。。由于预制裂纹的尖端曲率半径极小 (靠近理论极限值)，，，，，，裂纹前沿的塑性变形区尺寸与质料的微观组织特征处于统一数目级，，，，，，导致裂纹萌生数目镌汰 [13]。。。。。。。因此，，，，，，裂纹扩展阶段的能量耗散机制成为主导因素，，，，，，宏观裂纹路径的延伸方法对断裂韧性具有决议性影响 [14]。。。。。。。

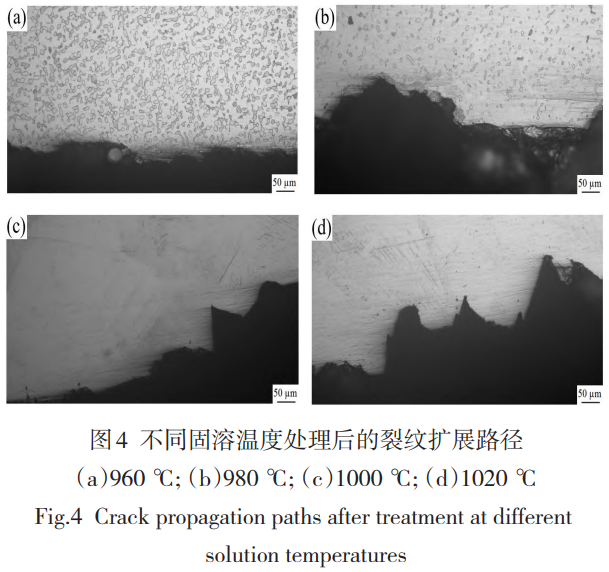

通过对差别固溶温度处置惩罚的TC6钛合金裂纹扩展路径举行剖析。。。。。。。在较低固溶温度条件下，，，，，，合金泛起出以初生 α 相为主导的显微组织特征，，，，，，初生 α 相由于具有相对较低的相界团结能，，，，，，对裂纹尖端前进的阻碍作用较弱，，，，，，难以对裂纹扩展形成有用的阻碍 [15]。。。。。。。这种组织结构特征促使裂纹倾向于选择最小阻力路径扩展，，，，，，在宏观上体现为近乎直线的扩展轨迹 (图 4a)。。。。。。。此时，，，，，，裂纹扩展历程中的能量耗散主要泉源于有限的基体塑性变形，，，，，，其能量吸收值处于较低水平。。。。。。。随着固溶温度升高，，，，，，热力学驱动力促使初生 α 相体积分数显著下降，，，，，，且 α' 相含量最先增添。。。。。。。这些 α' 相的增添会改变裂纹扩展的动力学行为。。。。。。。裂纹在扩展历程中需要重复穿透 α' 相，，，，，，这一历程不但需要战胜更高的相界团结能，，，，，，还会在裂纹尖端引发显著的应力集中效应。。。。。。。这种交互作用导致裂纹尖端爆发多重分叉和转向征象，，，，，，显著提高裂纹扩展的阻力 (图 4b)。。。。。。。

当固溶温度进一步升高进入单相 β 区时，，，，，，合金履历完全相变重组，，，，，，形成以粗大 β 晶粒为基体、匀称漫衍大宗 α' 相的典范组织，，，，，，这种特殊的微观结构对裂纹扩展行为爆发双重调控作用。。。。。。。在晶粒内部，，，，，，匀称漫衍的 α' 相会有用阻碍裂纹的扩展路径。。。。。。。而在晶界区域，，，，，，由于溶质元素偏析和界面能差别形成的弱化界线则成为裂纹优先扩展路径。。。。。。。这种复合扩展机制导致裂纹在扩展历程中需要一直跨越晶界障碍，，，，，，进而导致裂纹扩展路径的曲折水平增添 (图 4c、图 4d)，，，，，，使其在裂纹扩展历程中吸收更多能量，，，，，，使合金断裂韧性增添。。。。。。。

3、结论

(1) 固溶温度升高促使TC6钛合金中初生 α 相逐渐消融，，，，，，并在水淬后形成细针状 α' 相，，，，，，最终在单相区完全转变为细片层转变组织。。。。。。。

(2) 固溶温度由两相区温度升至单相区温度的历程中，，，，，，合金极图中 {0001} 晶面的织构类型由混淆织构转变为简单织构，，，，，，且织构强度逐渐降低，，，，，，由 6.94 降低至 5.74。。。。。。。

(3) 随固溶温度逐步升高，，，，，，合金的断裂韧性值一直增添，，，，，，批注质料对抗裂纹扩展的能力随着固溶温度升高而获得显着增强。。。。。。。

参考文献

[1] 胡明，，，，，，张新全，，，，，，李伟强，，，，，，等.Fe 和 Cu 的含量对 TC10 钛合金棒材力学性能的影响 [J]. 质料研究学报，，，，，，2025，，，，，，39 (03)：217-224.

[2] 周晓虎，，，，，，郭媛妮，，，，，，宋阿敏，，，，，，等。。。。。。。差别空烧温度对 TC18 钛合金室温力学性能的影响 [J]. 铸造与冲压，，，，，，2025，，，，，，(03)：43-46.

[3] 李思兰，，，，，，李倩，，，，，，张思远，，，，，，等。。。。。。。微观组织对 TC29 钛合金强度及塑韧性的影响 [J]. 钛工业希望，，，，，，2024，，，，，，41 (06)：7-14.

[4] 罗皎.TC4/TC11 钛合金成型工艺较量及性能剖析 [J]. 模具手艺，，，，，，2024，，，，，，(06)：80-85.

[5] 李欣琳，，，，，，张天有，，，，，，邢学伟，，，，，，等。。。。。。。熔炼工艺对 TC6 铸锭因素匀称性及 β 斑偏析纪律的影响 [J]. 铸造手艺，，，，，，2025，，，，，，46 (03)：288-295.

[6] 陆彦良，，，，，，吴永斌，，，，，，黄联杰，，，，，，等.TC6钛合金叶片形变热处置惩罚工艺 [J]. 锻压手艺，，，，，，2024，，，，，，49 (11)：169-174.

[7] 冯霞。。。。。。。热处置惩罚对TC6钛合金力学性能的影响 [J]. 冶金与质料，，，，，，2024，，，，，，44 (04)：13-15.

[8] 陈红艳.TC6钛合金微观组织演变纪律及热处置惩罚工艺优化研究 [J]. 山西冶金，，，，，，2024，，，，，，47 (03)：37-39.

[9] 雷晓飞，，，，，，董利民，，，，，，张志强，，，，，，等。。。。。。。固溶和时效温度对TC6钛合金显微组织与力学性能的影响 [J]. 有数金属质料与工程，，，，，，2020，，，，，，49 (03)：1038-1044.

[10] 谢韶，，，，，，刘艳，，，，，，李俊杰，，，，，，等。。。。。。。铜添加对激光熔化沉积 TC4 钛合金组织及织构的影响 [J]. 质料工程，，，，，，2025，，，，，，53 (01)：154-164.

[11] 李磊，，，，，，韩飞孝，，，，，，周敏，，，，，，等。。。。。。。叶片用小规格 TC4 棒材的组织和织构研究 [J]. 有数金属质料与工程，，，，，，2023，，，，，，52 (11)：3909-3914.

[12] 米磊，，，，，，张晨辉，，，，，，何忝锜，，，，，，等.TC21 钛合金固溶时效处置惩罚对合金强韧化性能的影响 [J]. 铸造手艺，，，，，，2023，，，，，，44 (10)：929-934.

[13] 乌彦全，，，，，，周军，，，，，，张春波，，，，，，等.TC4 钛合金惯性摩擦焊讨论组织及断裂韧性与裂纹扩展特征剖析 [J]. 有数金属质料与工程，，，，，，2023，，，，，，52 (09)：3132-3138.

[14] 李瑶，，，，，，高慧贤，，，，，，李芹芹，，，，，，等.TC4 合金断裂韧性与攻击韧性的关系研究 [J]. 武器质料科学与工程，，，，，，2023，，，，，，46 (03)：109-115.

[15] 白鑫洁，，，，，，杨斌，，，，，，王玉佳，，，，，，等。。。。。。。固溶时效态TC6钛合金微观组织与拉伸性能的研究 [J]. 山东工业手艺，，，，，，2025，，，，，，(03)：19-23.

（注，，，，，，原文问题：固溶温度对TC6钛合金组织、织构与断裂韧性的影响）

相关链接
