钛及其合金具有密度小、比强度高、耐蚀性和力 学性能优异等特征[1],但钛的力学性能却与钢相似, 钛及钛合金很难举行金相制样和金相磨练。。。。。。尤其是 纯钛,使用机械抛光[2],很难去除外貌的划痕,也很 容易残留污染物。。。。。。故探索有用要领获得清晰的钛及 钛合金的金相组织很是须要。。。。。。

现在,电解抛光[3-4]手艺已普遍应用于金属加工 领域,手艺职员在电解抛光原理、工艺参数、配方等 方面举行了较系统的研究[5-6],相比于机械抛光,电 解抛光手艺优越得多。。。。。。迩来,电解抛光应用于制备 钛合金试样的报道越来越多[7-10],夏雯等[11-12]给出 了一些电解液配方和工艺数据。。。。。。可是有些数据并不 完整,加上装备差别、质料差别,现实抛光效果不稳 定且不睬想。。。。。。因此,电解液配制计划以及工艺参数 简直定,需要凭证现实操作来验证。。。。。。笔者接纳自主 配制的电解液配方,选用氢氟酸+缓蚀剂作为电解 液,对工业纯钛TA2试样举行电解抛光/侵蚀,探讨 了电解液因素、抛光电压、抛光时间对金相组织的影 响,以获得最佳的电解液配方及匹配的参数。。。。。。

1、试验

1.1试样

选用西部超导公司生产的退火态工业纯钛TA2,化学因素见表1。。。。。。试样线切割截为10mm的等长小段,为包管制样质量,用牙托粉对试样举行镶嵌,为了包管镶嵌后试样的导电性，，，，，试样的顶部区域未用牙托粉镶嵌。。。。。。完全固化后,接纳金相砂纸(120~1000号)逐级打磨试样外貌，，，，，待其灼烁待用。。。。。。

表1 TA2的化学因素

1.2电解液配方与工艺参数

在酸性溶液中:φ _A ^Θ(Ti2+/Ti)=-1.63 V, φ _A ^Θ (TiO 2 /Ti) =  ?0.88V。。。。。。

钛是还原性很强的金属,但钛的外貌容易天生致密、钝性的氧化物薄膜,因此具有优良的耐蚀

性。。。。。。在氢氟酸中或含有氟离子的酸(将氟化物加入酸中),氟离子可与钛天生配合物增进钛的消融,见式(1)。。。。。。

因此笔者选择 HF作为电解液的主要因素之一,添加适量特种缓蚀剂和其他辅助药剂举行试验,同时凭证每次试验效果对电解液配方予以改善。。。。。。别的,优化电解工艺参数,探讨该电解液配方下的最优电解工艺参数。。。。。。按电解液配方种类,试验分为三组,详见表2。。。。。。

表2电解液配方及电解工艺参数

1.3试验要领

使用Struers公司的 Lectropol-5电解抛光/侵蚀仪,阴极质料为不锈钢,磨削后的试样作为阳极,在差别电解液和差别电解工艺参数下举行电解抛光侵蚀，，，，，然后使用MEF4A型光学显微镜视察接纳差别电解液和电极工艺参数所得试样的金相组织，，，，，找到最优的电解液配方及电解工艺参数。。。。。。

2、效果与讨论

在一定的电压下，，，，，氟离子与钛的反应很快，，，，，容易泛起试样还未抛光好就已经被侵蚀的征象，，，，，致使抛光完成绩爆发了过侵蚀征象，，，，，即在试样外貌爆发浮凸和侵蚀坑。。。。。。

2.11号电解液

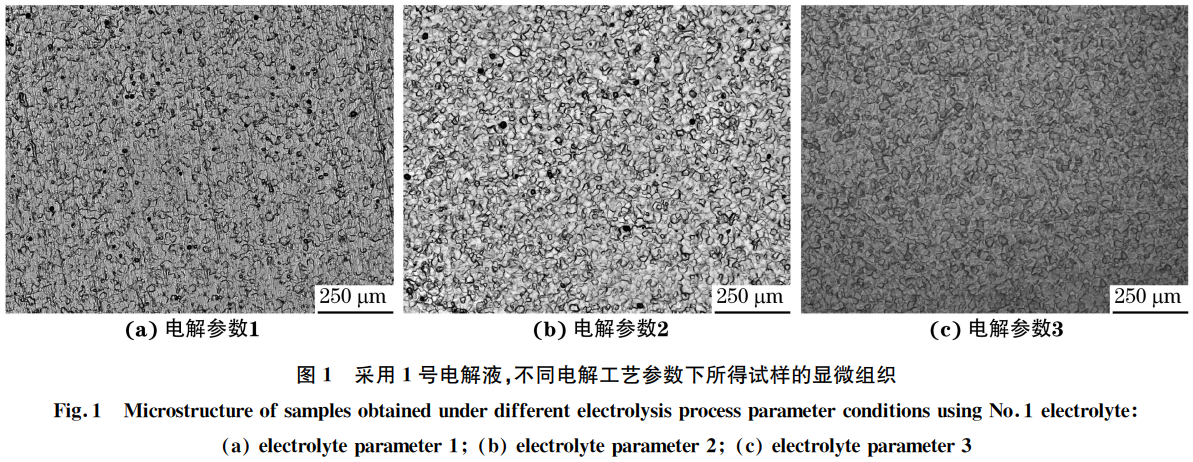

由图1可见:接纳1号电解液，，，，，在抛光电压40V，，，，，电解液流量20mL/s,抛光时间8s(电解参数1)下所得试样外貌尚有一些划痕未去除，，，，，且保存侵蚀坑。。。。。。调解电解工艺参数为抛光电压40V，，，，，电解液流量15mL/s,抛光时间8s(电解参数2),所得试样外貌仍有划痕，，，，，且保存侵蚀坑，，，，，但划痕数目镌汰。。。。。。调解电解工艺参数为抛光电压40V，，，，，电解液流量15mL/s，，，，，抛光时间10s(电解参数3)可以获得无划痕、无侵蚀坑的外貌，，，，，可是侵蚀较重，，，，，以致爆发了浮凸，，，，，获得的效果较之前有刷新。。。。。。

2.22号电解液

为解决侵蚀过重和爆发浮凸的问题，，，，，通过加入缓蚀剂以减缓氟离子与钛的反应速率刷新电解液配方。。。。。。

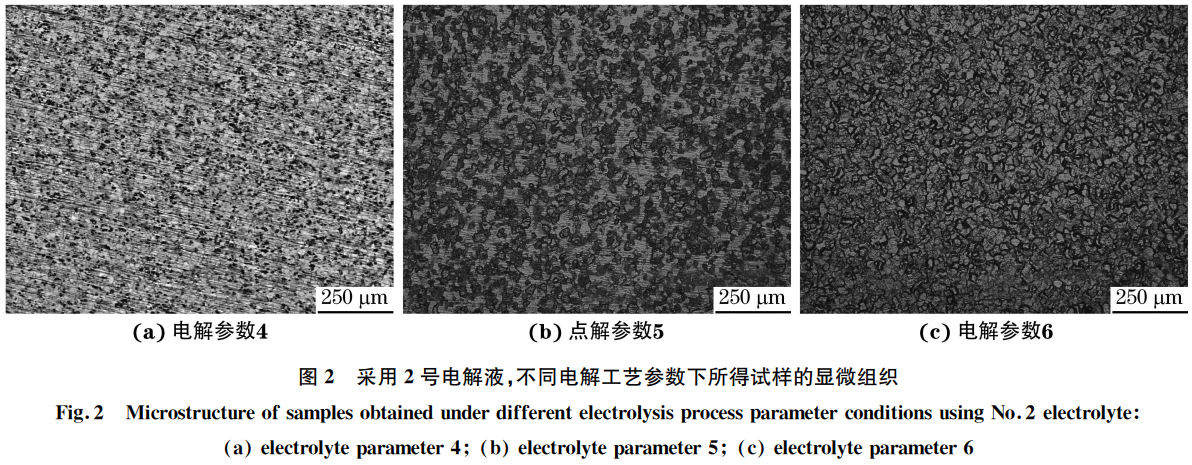

由图2可见:将电解液中HF、CH₂CH₃OH、H2O体积比改为1:2:4(2号电解液)，，，，，在抛光电压45V，，，，，电解液流量15mL/s，，，，，抛光时间16s(电解参数4)下所得试样外貌有许多规则黑点，，，，，且这些黑点都朝一个偏向。。。。。。浚？？？梢耘卸险庑┖诘闶桥坠獠煌耆粝碌呐缀郏，，，这批注所选电解参数的抛光效果

欠好。。。。。。调解电解工艺参数为抛光电压45V，，，，，电解液流量19mL/s,抛光时间30s(电解参数5),且试样用1000号砂纸打磨，，，，，所得试样外貌仍残留抛痕，，，，，但抛痕数目大大镌汰，，，，，且组织更为清晰。。。。。。继续调解电解工艺参数为45V，，，，，电解液流量19mL/s，，，，，抛光时间50s(电解参数6)，，，，，所得试样截面的抛痕较少,但仍显浮凸。。。。。。这批注增添抛光时间,仍不可获得较好的效果，，，，，并且浮凸征象加重，，，，，故该配方需进一步完善。。。。。。

接纳 1000号砂纸打磨试样可降低其外貌粗糙度,有利于更好举行电解抛光。。。。。。接纳酒精替换硝酸,可以镌汰电解液中  F^?含量,从而降低侵蚀作用,减轻浮凸的副作用,别的,加入酒精还可以在电解抛光历程中消融磨面上薄膜,增进抛光。。。。。。相比于 1号电解液,虽减轻了浮凸的副作用,但效果还不睬想。。。。。。

2.3 3号电解液

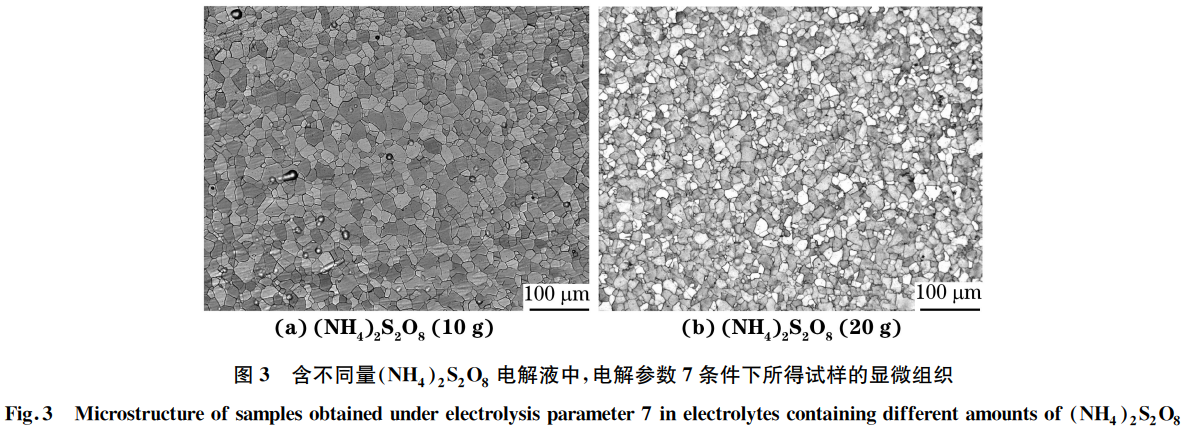

为进一步减缓侵蚀,将电解液配方刷新为 90 mL  HF, 10g (NH₄) 2S₂O₈ , 200mLCH₃CH₂OH, 360mLH₂O(3号电解液)。。。。。。抛光电压 50V,电解液流量20 mL/ s,抛光时间 50 s(电解参数 7),且试样用1000号砂纸打磨,所得试样组织为  α单相组织,晶界清晰,外貌无浮凸,可是外貌仍有局部侵蚀过重的区域,且保存侵蚀坑,见图 3(a)。。。。。。

将电解液配方调解为 90 mL HF, 20g (NH₄) 2S₂O₈ ,  200mLCH₃CH₂OH, 360mLH₂O,在电解参数 7下所得试样组织为清晰的  α单相组织,晶界清晰,无浮凸,且无显着的侵蚀坑,见图 3(b)。。。。。。

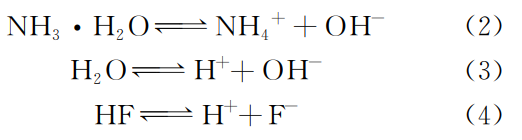

由图 3可见,适量过硫酸铵对侵蚀具有很好的缓解作用。。。。。。反应见式(2)～(4)。。。。。。

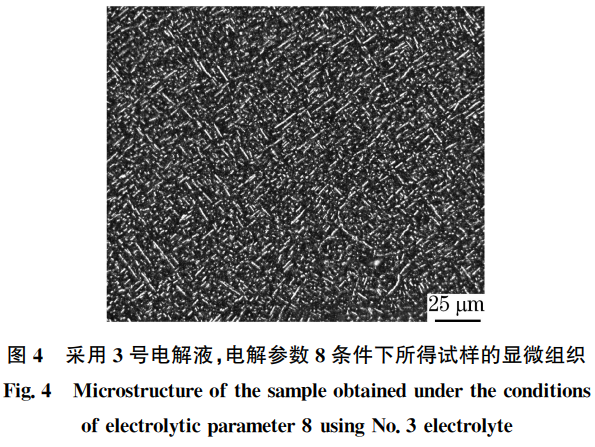

Ti5553高强钛合金举行电解抛光,调解电解参数为抛光电压20V,电解液流量18mL/s,抛光时间15 s(电解参数 8),且试样用 1000号砂纸打磨,所得试样组织见图 4。。。。。。浚？？？梢钥闯,此条件下获得了清晰的  α +  β相组织,无浮凸,且无显着的侵蚀坑,但侵蚀过重,因此铵盐加入量和抛光参数(特殊是抛光时间)需进一步优化。。。。。。

加人铵盐,  NH ₄ ⁺会和溶剂中的  OH ^?团结形成氨水,  OH ^?镌汰将会促使  H₂O的电解,  H⁺含量增添,因此 HF的电解被抑制,  F^?含量降低,在电压-电流作用下,该历程更为显着,最终减缓了  F ^?对钛的侵蚀。。。。。。因此,电解液中加入适量的过硫酸铵,并接纳电解参数7的抛光效果较好。。。。。。

本事情制备的电解抛光/侵蚀电解液不局限用于工业纯钛TA2的电解抛光,电解液配方中的HF可以侵蚀恣意钛及其合金,过硫酸铵作为缓蚀剂可以解决过侵蚀问题,接纳响应的电解参数,此电解液可以用于其他钛合金。。。。。。

接纳 3号电解液  [10g (NH _{4 )} 2S ₂ O ₈ ]对Ti5553高强钛合金举行电解抛光,调解电解参数 为抛光电压20 V,电解液流量18 mL/s,抛光时间 15 s(电解参数8),且试样用1000号砂纸打磨,所 得试样组织见图4。。。。。。 可以看出,此条件下获得了清 晰的α+β相组织,无浮凸,且无显着的侵蚀坑,但 侵蚀过重,因此铵盐加入量和抛光参数(特殊是抛 光时间)需进一步优化。。。。。。

本事情制备的电解抛光/侵蚀电解液不局限用 于工业纯钛TA2的电解抛光,电解液配方中的 HF 可以侵蚀恣意钛及其合金,过硫酸铵作为缓蚀剂可 以解决过侵蚀问题,接纳响应的电解参数,此电解液 可以用于其他钛合金。。。。。。

3、结论

(1)电解抛光工业纯钛TA2的最佳电解液配方为90mLHF,20g(NH₄)2S₂O₈,200mLCH₃CH₂OH,360mLH₂O，，，，，与之相匹配的电解工艺参数为抛光电压50V，，，，，电解液流量20mL/s，，，，，抛光时间50s。。。。。。加入铵盐可以减缓HF的侵蚀作用，，，，，使整个电解抛光历程越发可控，，，，，且其抛光效果、效率和可重复性都远好于机械抛光/侵蚀。。。。。。

(2)举行电解抛光时，，，，，试样外貌粗糙度应较低，，，，，建议接纳1000号砂纸打磨试样。。。。。。这是由于更好的初始外貌质量能够提高电解抛光效率，，，，，不易爆发过侵蚀征象，，，，，获得更好的电解抛光外貌质量。。。。。。

(3)本事情所得电解液配方不局限于工业纯钛TA2的电解抛光，，，，，通过调解响应电解抛光参数，，，，，理论上可以电抛所有的钛合金质料。。。。。。

(4)电解抛光因金属质料材质和状态的差别，，，，，相顺应的电解抛光液和电解参数也不相同。。。。。。因此，，，，，需举行大宗的试验事情获得原始数据，，，，，并对数据举行分类和筛选！。。。。，，，确定相顺应的电解抛光/侵蚀规范。。。。。。

参考文献

[1]罗国珍，，，，，周廉，，，，，邓炬.中国钛的研究和生长[J].有数金属质料与工程,1997,26(5):1-6.

LUO G Z, ZHOU L, DENG J. Research and development of titanium in China[J]. Rare Metal Materials and Engineering,1997,26(5):1-6.

[2]张兵,林兆霞,郭强,等.强制冷却搅拌摩擦加工2024铝合金晶粒特征[J].有数金属质料与工程，，，，，2015,44(6):1479-1484.

ZHANG B,LIN Z X,GUO Q,et al. Evolution of grain characteristics of forced cooling friction stir processed 2024 aluminum alloy[J]. Rare Metal Materials and Engineering,2015,44(6):1479-1484.

王建业，，，，，徐家文.电解加工原理及应用[M].北京:国防工业出书社，，，，，2001.

WANG J Y,XU J W. Principle and application of electrochemical machining[M]. Beijing: National Defense Industry Press,2001.

[4]李云飞.电化学抛光工艺[M].2版.太原:山西人民出书社，，，，，1978.

LI Y F. Electrochemical polishing process[M]. 2nd ed.Taiyuan:Shanxi People's Publishing House,1978.

方景礼.金属质料抛光手艺[M].北京:国防工业出书社，，，，，2005.

FANG J L. Polishing technology of metal materials[M].Beijing:National Defense Industry Press,2005.

王春芳，，，，，王毛球.钢铁质料EBSD样品电解抛光制备要领[J].物理测试,2011,29(6):55-58.

WANG C F,WANG M Q. Preparation of electrolytic polishing method for electron backscatter diffraction[J].Physics Examination and Testing,2011,29(6):55-58.

关新兴，，，，，卢磊，，，，，钟政烨.电解抛光工艺对工业纯钛外貌特征的影响[J].电镀与涂饰,2019,38(9):426-430.

GUAN X X, LU L, ZHONG Z Y. Effect of electropolishing process on surface characteristics of commercial pure titanium[J]. Electroplating&Finishing,2019,38(9):426-430.

[8]雷娜，，，，，赵西成，，，，，杨西荣.工业纯钛电子背散射衍射试样的制备[J].质料导报.2011,25(5):203-208.

[9]余存烨.钛及钛合金的金相制样适用手艺与履历[J].物理磨练-物理分册2001,37(2):61-63.

[10]董加坤.外科植入物用钛及钛合金金相试样制作浅谈[J].金属热处置惩罚,2009,34(4):69-71.

[11]夏雯，，，，，刘淑凤，，，，，李岩，，，，，等.工业纯钛TA1的金相制样要领[J].理化磨练(物理分册),2014,50(8):578-579,585.

XIA W,LIU S F,LI Y,et al. Metallographic sample preparation method of commercial pure titanium TA1[J]. Physical Testing and Chemical Analysis Part A(Physical Testing),2014,50(8):578-579,585.

李清华，，，，，李旭东，，，，，谢水生.钛合金质料 OIM试样的电解抛光机制备工艺[J]钛工业希望,2006，，，，，23(6):28-31.

（注，，，，，原文问题：工业纯钛TA2的电解抛光_侵蚀工艺）
