1、TC4钛合金的力学性能及化学因素

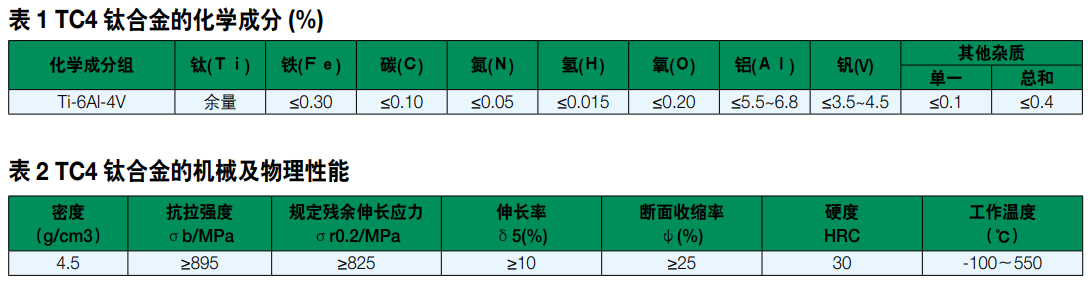

TC4钛合金属于(α+β)型钛合金，，，，，，，具有优异的机械性能。。。。。。。。其化学因素见表1，，，，，，，机械及物理性能能见表2。。。。。。。。

2、TC4钛合金的焊接特征

TC4钛合金是一种化学性子非；；；；；Ｉ慕鹗，，，，，，，在高温下对氢、氧和氮等气体具有极强的亲和力，，，，，，，钛与大气中的O、N、CO₂、水蒸气和氮气等爆发强烈的化学反应。。。。。。。。当含碳量大于0.2%时，，，，，，，在钛合金中形成硬质TiC。。。。。。。。温度较高时，，，，，，，与N作用，，，，，，，也会形成TiN硬质表层。。。。。。。。在600℃以上时，，，，，，，钛能吸收氧形成硬度较高的硬化层。。。。。。。。钛合金吸收气体而爆发硬脆表层的深度可达（0.1～0.15）mm，，，，，，，硬化水平比原来基体硬度高（20～30）%。。。。。。。。特殊是在焊接历程中，，，，，，，这种能力陪同着温度的升高更为强烈，，，，，，，实践证实，，，，，，，焊接时对钛合金与氢、氧和氮等气体的吸收和消融不加以控制，，，，，，，无疑会给钛合金焊接讨论的施焊历程带来极大的难题，，，，，，，为了掌握钛合金的焊接工艺，，，，，，，提高焊接质量，，，，，，，必需深入相识钛及钛合金的特点。。。。。。。。

2.1焊接讨论的脆化

在常温下，，，，，，，钛与氧反应天生致密的氧化膜，，，，，，，从而使其具有高的化学稳固性与耐侵蚀性。。。。。。。。在施焊历程中，，，，，，，焊接温度高达5000～10000℃，，，，，，，钛及其合金与氧、氢和氮爆发快速反应。。。。。。。。据试验，，，，，，，TC4钛合金在施焊历程中，，，，，，，温度在300℃以上时能快速吸氢，，，，，，，450℃以上时能快速吸氧，，，，，，，600℃以上时能快速吸氮。。。。。。。。而当熔池中侵入这些有害气体后，，，，，，，焊接讨论的塑性和韧性都会爆发显着的转变，，，，，，，特殊是在882℃以上，，，，，，，讨论晶粒严重粗大化，，，，，，，冷却时形成马氏体组织，，，，，，，使讨论强度、硬度、塑性和韧性下降，，，，，，，过热倾向严重，，，，，，，讨论严重脆化。。。。。。。。因此，，，，，，，在举行TC4钛合金焊接时，，，，，，，对熔池、熔滴及高温区，，，，，，，不管是正面照旧背面都应举行周全可靠的惰性气体作为；；；；；；て。。。。。。。。这是包管钛及其合金焊接质量的要害。。。。。。。。

碳主要泉源于母材、焊丝和油污，，，，，，，碳在凌驾消融度时析出硬脆的碳化钛，，，，，，，使焊缝塑性迅速下降，，，，，，，在焊接应力作用下易爆发裂纹。。。。。。。。

2.2焊接讨论的裂纹

2.2.1热裂纹倾向

由于钛合金中的碳、硫、磷等杂质含量较少，，，，，，，以是裂纹的敏感性低在当母材和焊丝质量缺乏格，，，，，，，特殊是当焊丝有裂纹、夹层缺陷时，，，，，，，会在夹层的裂纹处群集大宗有害杂质而使焊缝爆发热裂纹。。。。。。。。

2.2.2冷裂纹倾向

当焊缝中含有氢、氧、氮量较多时，，，，，，，焊缝和热影响区变脆，，，，，，，在较大焊接应力作用下容易爆发裂纹，，，，，，，这种裂纹是在较低的温度下形成的。。。。。。。。在焊接钛及钛合金时，，，，，，，影响区有时会泛起延迟裂纹，，，，，，，其主要缘故原由是氢造成的，，，，，，，氢化物吸出时爆发较大的组织应力，，，，，，，再加上氢原子的扩散及聚焦，，，，，，，最终使焊接讨论爆发裂纹（氢脆），，，，，，，避免这种延迟裂纹的要领主要照旧举行周全的惰性气体；；；；；；た刂坪柑致矍獾娜。。。。。。。。

2.2.3气孔的爆发

TC4钛及钛合金焊接时最常见的缺陷是气孔，，，，，，，主要爆发在熔合线周围。。。。。。。。氢是形成气孔的主要缘故原由，，，，，，，在焊接时由于钛吸收氢的能力很强，，，，，，，而随着温度的下降氢的消融度显著下降，，，，，，，以是消融于液态金属中的氢往往来缺乏逸出形成气孔。。。。。。。。

2.2.4焊接变形

TC4钛合金的热导率=7.955W/m.K，，，，，，，为铁的1/5、铝的1/10，，，，，，，线膨胀系数=8.6×10-6℃（0-100℃），，，，，，，比热=0.612cal/g.℃。。。。。。。。钛合金的弹性模量较低，，，，，，，TC4钛合金的弹性模量E=110GPa，，，，，，，约为钢的1/2。。。。。。。。故钛合金容易爆发变形，，，，，，，并且矫形很难题，，，，，，，因此在焊接钛合金时应该接纳垫板和压板将待焊工件压紧，，，，，，，以镌汰焊接变形。。。。。。。。

2.2.5结晶倾向

TC4钛合金的熔点高、热容量大、导热性差，，，，，，，因此在焊接时容易爆发较大的焊接熔池并且熔池的温度很高。。。。。。。。

这使得焊缝及热影响区的金属在高温的时间较量长，，，，，，，晶粒长大倾向较大，，，，，，，使得讨论塑性的断裂韧性降低。。。。。。。。长大的晶粒难以用热处置惩罚的要领恢复，，，，，，，以是焊接时应严酷控制焊接的热输入量，，，，，，，一样平常接纳较小的焊接电流和较快的焊接速率，，，，，，，来阻止爆发较粗大的晶粒。。。。。。。。

3、TC4钛合金施焊工艺

3.1焊接装备及工具准备

焊接时接纳WSME-500逆变式交直流脉冲氩弧焊机，，，，，，，焊前检查焊机与氩弧焊枪焊接电缆及其它各毗连部位是否毗连牢靠。。。。。。。。检查工具、用具是否备齐，，，，，，，并坚持清洁，，，，，，，所需工具有，，，，，，，不锈钢丝刷，，，，，，，备用钨极和喷嘴，，，，，，，金刚石锉刀、硬质合金刮刀、化学洗濯剂（丙酮、无水乙醇、甲醇等）氩弧焊手套等。。。。。。。。

3.2焊接质料的选择

3.2.1焊丝的选用

母材为TC4钛合金板(300mm×200mm×30mm)，，，，，，，思量其焊接效率、热输入、只管镌汰焊接层数及焊后焊缝塑性和韧性，，，，，，，因此选用等强度等因素的Φ3.0的TC4专用焊丝。。。。。。。。

3.2.2氩气；；；；；；

氩气的纯度对讨论质量的影响很大，，，，，，，TC4钛合金焊接时要求使用纯度为99.999%的高纯氩，，，，，，，氩气应切合《GB/Ｔ4842－2006纯氩》的要求。。。。。。。。当氩气瓶中的压力降至1MPa，，，，，，，应阻止使用。。。。。。。。

3.2.3钨极

选用Φ4.0的铈钨极，，，，，，，钨极端部应磨成30～45度锥形。。。。。。。。

3.3试件坡口制备及焊前整理

3.3.1坡口制备

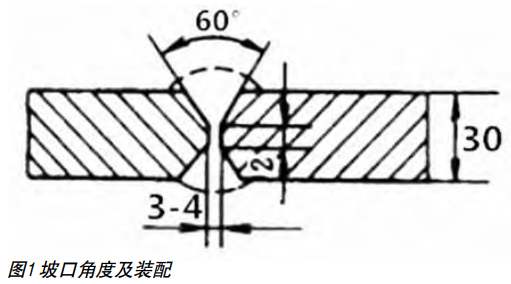

在选择坡口形式尺寸时，，，，，，，应只管镌汰焊接层数和填充金属。。。。。。。。随着焊接层数的增多，，，，，，，焊缝累计吸氢量增添以至影响焊接讨论性能，，，，，，，讨论塑性下降，，，，，，，又由于钛合金焊接时熔池尺寸较大，，，，，，，试件厚度为30mm，，，，，，，因此焊件开双X型坡口，，，，，，，试件坡口角度为60°试件钝边为2mm。。。。。。。。如图1所示。。。。。。。。

3.3.2焊前整理

接纳机械加工、硬质合金刮刀或不锈钢丝刷，，，，，，，整理母材两侧20-30mm的氧化膜，，，，，，，直至露出金属光泽为止。。。。。。。。然后用丙酮、无水乙醇、甲醇等洗濯母材及焊丝外貌的指模、有机物质、油污等。。。。。。。。焊接时必需戴清洁的手套，，，，，，，不得使用角磨机磨坡口及其两侧周围区域，，，，，，，严禁用铁器敲打钛板外貌及坡口。。。。。。。。接纳有用步伐阻止在焊接时造成钢与钛互熔。。。。。。。。不清洁和不干燥的零件外貌会使焊缝形成气孔。。。。。。。。焊接不对适也会促使焊缝爆发气孔。。。。。。。。零件外貌的盐类残留（甚至指纹的印痕）在一定温度下可能导致热盐应力侵蚀。。。。。。。。以是胎及钛合金的被焊处外貌必需坚持清洁。。。。。。。。整理完后应只管缩短存放时间尽快焊接，，，，，，，以免二次污染。。。。。。。。

3.4焊接工艺参数的选择

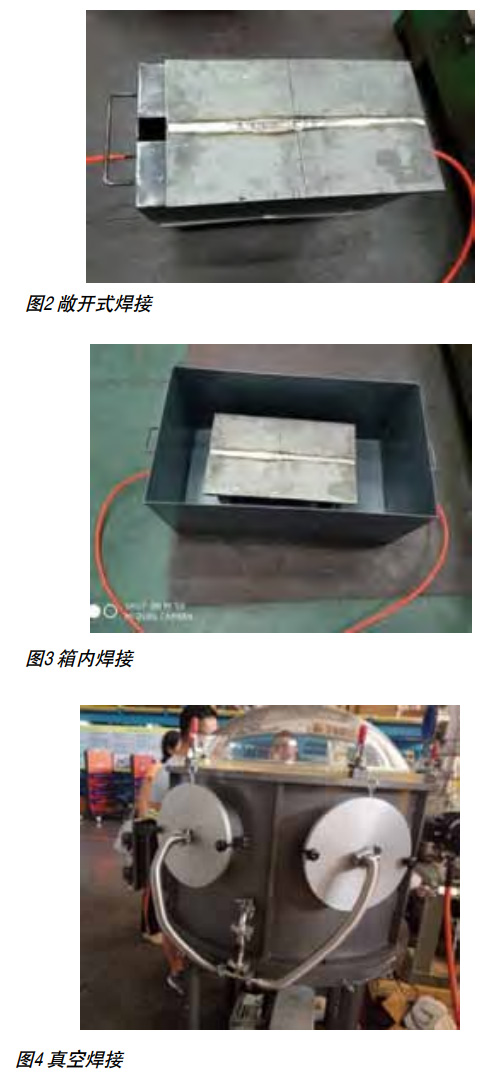

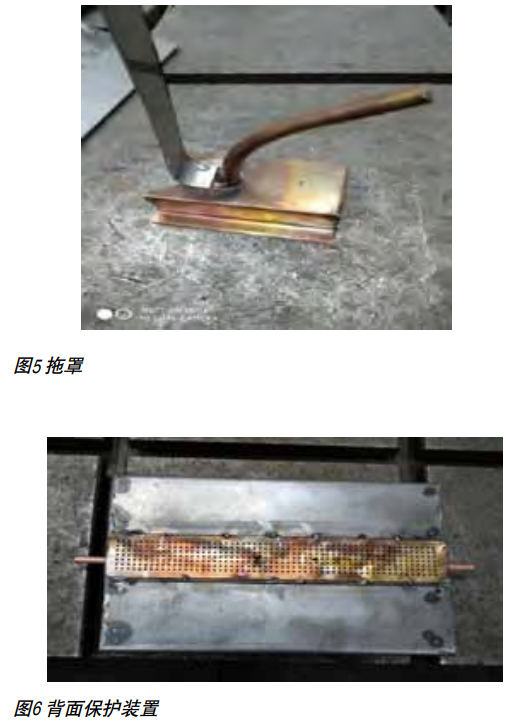

古板焊接要领接纳外置氩气“吹气式”；；；；；；，，，，，，，；；；；；；て宀豢伞熬窒蕖钡胶附忧，，，，，，，不可形成有用的；；；；；；て，，，，，，，对钛合金与氢、氧和氮等气体的吸收和消融不易控制，，，，，，，容易爆发焊接讨论脆化、焊缝裂纹、气泡等焊接缺陷，，，，，，，返工本钱较高。。。。。。。。钨极氩弧焊焊接TC4钛合金可分为洞开式焊接（图2）、高纯氩箱内焊接（图3）及真空焊接（图4）三种类型，，，，，，，真空焊接钛合金的质量最好，，，，，，，但其本钱过高。。。。。。。。高纯氩箱内焊接，，，，，，，需要将箱体内充满氩气受焊件巨细操作影响。。。。。。。。因此我们选用的是洞开式焊接，，，，，，，在大气情形中焊接。。。。。。。。接纳局部气体；；；；；；さ暮附右，，，，，，，使用焊枪喷嘴加拖罩（图5），，，，，，，和背面；；；；；；ぷ爸茫ㄍ6）通以适量的氩气，，，，，，，气体；；；；；；ぷ爸媒淦业碾财ü肟壮湓：阜煸ち舨，，，，，，，槽内氩气最终通过工件对接焊缝溢出，，，，，，，实现内置输气，，，，，，，在焊接区域形成“溢气式”；；；；；；て，，，，，，，把焊接高温区与空气离隔，，，，，，，以避免空气侵入而沾污焊接区的金属。。。。。。。。拖罩和背面；；；；；；ぷ爸糜Φザ劳ㄈ腚财。。。。。。。。焊接时为避免钛合金在300-600℃氧化、氮化及吸氢，，，，，，，要求紧贴工件。。。。。。。。

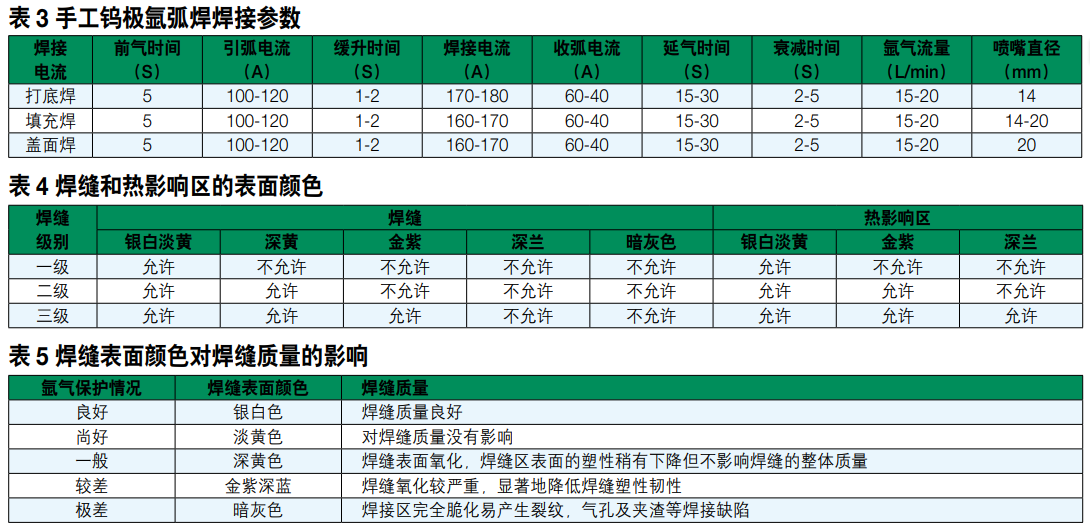

凭证以往焊接TC4钛合金的履历，，，，，，，设定焊接参数见表3。。。。。。。。焊缝和近缝区颜色是；；；；；；ばЧ秃附又柿康谋昙，，，，，，，焊缝和热影响区的外貌颜色见表4。。。。。。。。焊缝外貌颜色对焊接质量影响见表5。。。。。。。。

3.5试件组队定位

由于钛合金的物理性能，，，，，，，外貌张力大系数大、熔融态时粘度小，，，，，，，定位长度为10-15mm,对板间隙为3-4mm,错边量≤0.5mm,接纳两面定位焊，，，，，，，定位焊要单面焊双面成型，，，，，，，如图1所示。。。。。。。。定位焊所用的焊丝、焊接工艺参数及气体；；；；；；ぬ跫与焊接讨论焊接时相同。。。。。。。。

3.6打底层的焊接

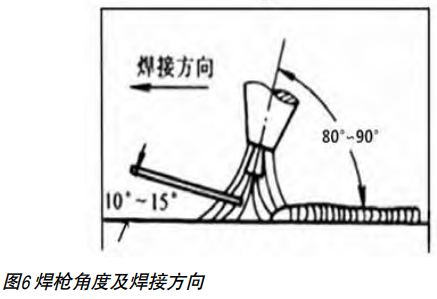

在焊接历程中选择讨论形式时要思量到焊接时便于氩气的有用；；；；；；，，，，，，，同时讨论背面也要单独通过通入氩气；；；；；；，，，，，，，打底层焊接完成后仍继续充氩气不可终止直至第二层焊接完毕。。。。。。。。在起焊坡口内引燃电弧后，，，，，，，焊枪稍作摆动，，，，，，，预热上下两侧坡口面，，，，，，，待坡口最先熔化时形成熔孔，，，，，，，迅速填入焊丝建设熔池。。。。。。。。熔池形成后电弧稍作停留，，，，，，，看到熔池内陷时，，，，，，，向前移动焊枪，，，，，，，快速填进焊丝，，，，，，，焊枪作直线运动。。。。。。。。焊枪与焊丝角度如图6所示。。。。。。。。

3.7填充层及盖面层的焊接

打底焊竣事后，，，，，，，每一层应举行焊层外貌颜色检查，，，，，，，对外貌颜色缺乏格的应所有去除，，，，，，，然后重焊，，，，，，，外貌颜色检查参照表4所示。。。。。。。。检查及格后举行层间整理，，，，，，，用硬质合金刮刀或合金锉刀修整平横跨的讨论，，，，，，，用不锈钢丝刷整理焊缝及母材两测除去氧化膜。。。。。。。。

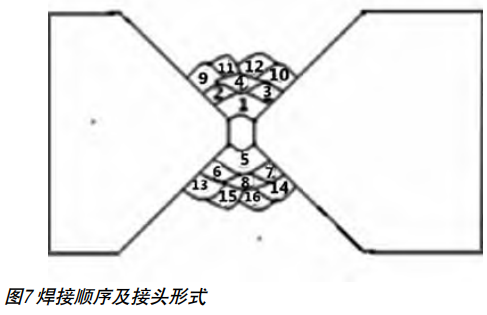

焊接历程中为了避免焊缝外貌氧化、焊缝塑性韧性下降、讨论脆性增大，，，，，，，应控制热输入，，，，，，，控制层间温度，，，，，，，试件外貌温度降至30-40度时才可以举行下一层的焊接。。。。。。。。应注重母材的变形，，，，，，，接纳两面临称焊，，，，，，，如图7所示。。。。。。。。焊接时随着坡口面的角度增大应切换更大的；；；；；；づ缱，，，，，，，增大；；；；；；っ婊，，，，，，，提高；；；；；；ばЧ。。。。。。。。焊接历程中焊枪离焊件外貌距离只管小，，，，，，，但不要影响焊接时的视线，，，，，，，焊枪操作要平衡匀称，，，，，，，基本不作摆动，，，，，，，当需要摆动时，，，，，，，频率要低，，，，，，，摆动幅度也不宜过大，，，，，，，以防影响氩气；；；；；；。。。。。。。。送丝时应注重不要将焊丝熔化端部移出氩气；；；；；；で，，，，，，，不然焊丝端部被氧化后在融入熔池会影响焊缝的质量。。。。。。。。盖面层焊接时要注重母材两侧各熔1-2mm,焊趾要齐，，，，，，，焊缝高度控制在2-3mm,不得泛起外貌气孔，，，，，，，裂纹，，，，，，，咬边等焊接缺陷。。。。。。。。

4、工艺试验

4.1执行上述工艺参数举行水平牢靠位置模拟实验

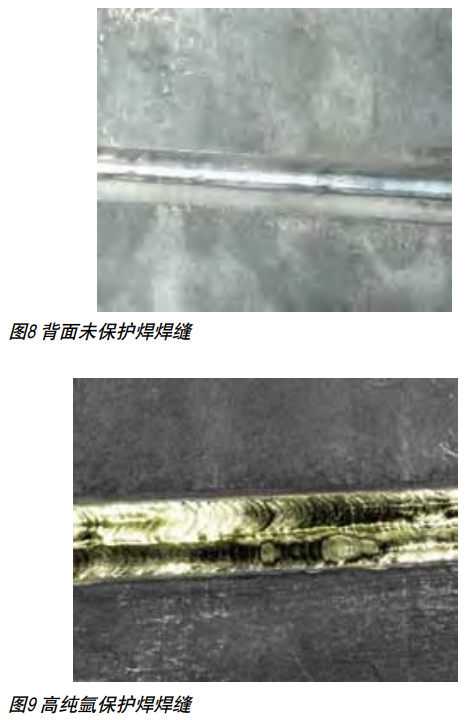

（1）焊接时，，，，，，，对焊缝的；；；；；；て咫财拇慷任99.99%，，，，，，，未对试件背面及热影响区举行惰性气体；；；；；；，，，，，，，在试件焊接时熔池中有气体向外溢出且能听到焊缝在爆发裂纹的声音，，，，，，，焊缝外貌为暗灰色，，，，，，，如图8所示。。。。。。。。（2）经上述实验证实，，，，，，，对试件的；；；；；；げ环。。。。。。。。此次对焊缝的；；；；；；て咫财拇慷任99.999%，，，，，，，对试件背面及热影响区举行氩气；；；；；；，，，，，，，氩气纯度为99.999%，，，，，，，在焊接时，，，，，，，熔池无气体向外溢出，，，，，，，且焊缝为淡黄色外貌颜色抵达一级要求，，，，，，，如图9所示。。。。。。。。（3）总结以上两组履历，，，，，，，此次将试件放在真空室中，，，，，，，抽真空-3Pa，，，，，，，在焊接前对真空室充入氩气，，，，，，，氩气纯度为99.99%，，，，，，，焊接氩气纯度为99.99%，，，，，，，焊接完成后焊缝正面背面均为银白色。。。。。。。。焊接完成后经X射线磨练焊道内部抵达射线检查标准，，，，，，，如图10所示。。。。。。。。

4.2改变焊接手法举行水平牢靠工艺模拟实验

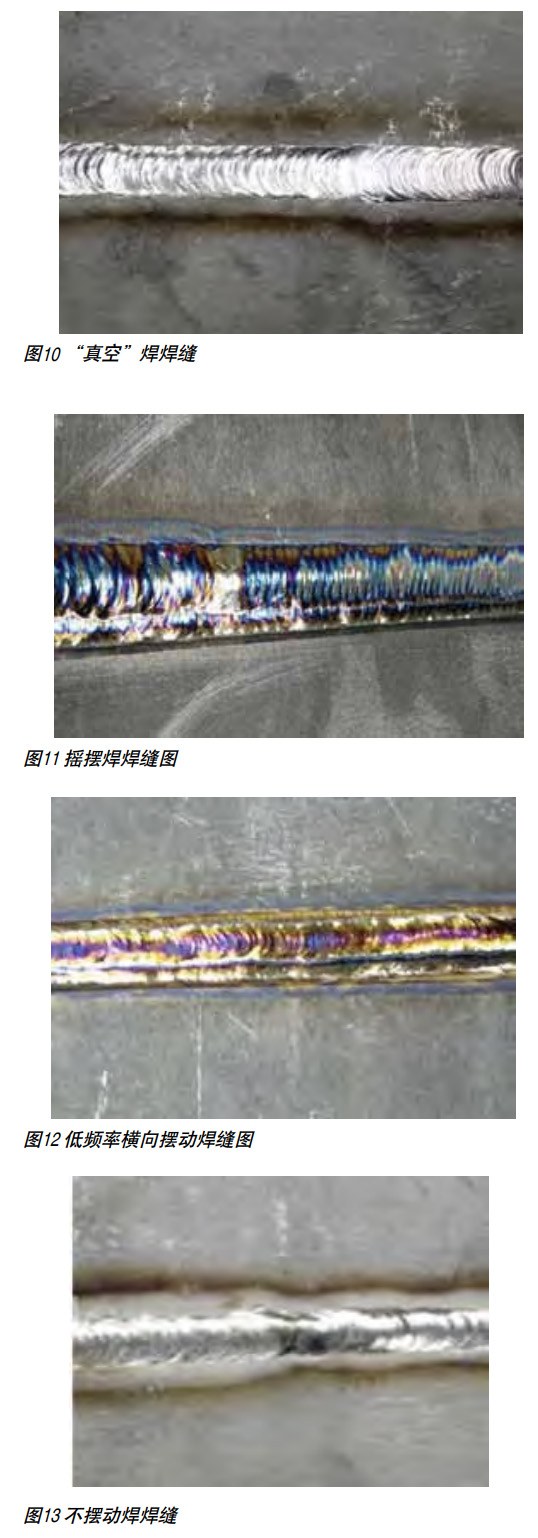

（1）接纳摇晃焊，，，，，，，焊接完成后，，，，，，，焊缝外貌颜色呈金紫色或深蓝色，，，，，，，如图11所示。。。。。。。。

（2）接纳摇晃焊焊接热输入过大，，，，，，，此次实验接纳低频率横向摆动，，，，，，，并且俩边稍微停留焊缝外貌颜色呈金紫色，，，，，，，如图12所示。。。。。。。。

（3）总结以上两组履历，，，，，，，焊接时，，，，，，，焊枪基本不作摆动，，，，，，，焊枪尽可能与焊件外貌笔直（80-90度），，，，，，，焊缝外貌颜色呈银白色。。。。。。。。焊接完成后经X射线磨练焊道内部抵达射线检查标准，，，，，，，如图13所示。。。。。。。。

4.3力学性能试验

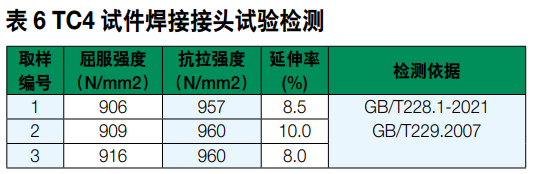

针对TC4试件厚度为30mm，，，，，，，开双X型60°坡口，，，，，，，试件钝边为2mm。。。。。。。。通过对焊接讨论拉伸试验，，，，，，，对主要参数屈服强度、抗拉强度和延伸率等举行检测，，，，，，，均切合焊接性能要求，，，，，，，拜见表6。。。。。。。。

5、竣事语

实验证实：焊接钛合金时，，，，，，，热输入、层间温度、；；；；；；て宕慷取⒘髁俊⑴缱斓慕峁剐问胶统叽缇尴赣牒讣的距离、讨论形式及内外气体；；；；；；ぷ爸檬欠袂泻弦蟆⑹夷谑彝饣蚍缌尴浮⒑杆磕覆牡幕嫡砗屯阎χ贸头６蓟嵊跋旌附又柿，，，，，，，以是在焊接钛合金时要注重种种；；；；；；げ椒サ暮侠硇，，，，，，，准备事情是否到位等，，，，，，，对钛合金焊接质量起要害作用。。。。。。。。

参考文献（References）

[1]机械工业沈阳课本编委会编.焊接基础[M].东北工学院出书社,1939.

[2]天下焊接标准化手艺委员会.焊接与切割卷（上、下）[M].北京中国标准出书社,2001.

[3]劳动社会包管部中国就业培训手艺指导中心.焊工[M].北京：中国劳动社会包管出书社,2002.

[4]朱若兰.等译.特殊金属质料的焊接[M].（日本焊工培训课本）.上？？？？？？？萍嘉南壮鍪樯,2002.

[5]张翥，，，，，，，王群骄，，，，，，，莫畏.钛的金属学和热处置惩罚[M].北京：冶金工业出书社，，，，，，，2009.

[6]徐洁洁.TC4钛合金激光焊接讨论组织性能研究[D].北京：北京工业大学，，，，，，，2009.

[7]张启良.TC4钛合金激光焊接工艺优化及讨论组织性能研究[D].内蒙古：内蒙古工业大学，，，，，，，2014.

相关链接
