钛合金管具有耐侵蚀性强、比强度高等优点，，，，，普遍应用于化工、海洋工程、核电、舰船及航空航天领域[1-3]。。。。。。。现在钛合金管一样平常通过深孔钻镗孔工艺或斜轧穿孔及轧制获得。。。。。。。钻镗孔工艺质料使用率低，，，，，提高了加工本钱，，，，，斜轧穿孔及轧制装备重大，，，，，周期长，，，，，制品率低，，，，，且仅应用于低强度钛合金管的加工[4-5]。。。。。。。钛合金深孔环形套料钻削工艺可以有用战胜以上加工工艺的弱点，，，，，但由于加工空间较小、切屑形态欠好等缘故原由，，，，，钛合金深孔环形套料钻削时易引发堵屑征象。。。。。。。优化切削液性能是包管排屑顺畅的要害手艺之一。。。。。。。切削液的选用直接影响切削力、切削形态和刀具磨损，，，，，导致排屑性能差别较大[6-7]。。。。。。。诸多学者剖析了切削液对切削历程中质料切削特征的影响，，，，，黄景山等[8]选用差别密度的切削液举行高强度钢的切削试验，，，，，试验批注适当密度的切削液可以有用降低刀具外貌的磨损；；；；；；倪敬等[9]选用差别配比的切削液举行雾化拉伸试验，，，，，试验批注添加剂加入切削液以降低拉削负载时并非越多越好，，，，，而是保存最佳值；；；；；；刘腾飞等[10]选用了差别的切削液举行了TC4钛合金切削试验，，，，，试验批注差别的切削液关于降低切削力、镌汰刀具磨损有很大的差别体现；；；；；；龙军城等[11]研究了深孔加工中切削液对加工质量的影响，，，，，效果批注切削液选择不对适将会导致切屑变长，，，，，导致堵屑、刀具磨损，，，，，进而影响加工效率。。。。。。。上述学者们通过试验研究证实晰切削液选用适当的密度、因素等可以有用降低加工中刀具磨损、降低切削力、镌汰堵屑征象等。。。。。。。唬；；；；贔luent等流体软件举行仿真模拟为提高加工中切削液排屑性能的研究提供了新途径。。。。。。。通过仿真剖析可以获得现实加工中不易获得的参数并提高排屑能力[12-13]。。。。。。。OezkayaE等[14]通过仿真剖析切削液黏度对螺旋深孔钻削中湍流动能的影响，，，，，证实适当的黏度和切削液压力有利于断流动能的控制。。。。。。。贺彩彩等[15]通过通过仿真剖析获得钻头前后压强差的降低有利于镌汰湍流强度。。。。。。。为此，，，，，本文以TC4钛合金棒材为研究工具，，，，，基于Fluent软件，，，，，接纳响应面剖析法举行切削液参数优化，，，，，以切削液黏度、流量和密度为变量，，，，，以第一刀齿的断屑槽压力和湍流动能为优化目的，，，，，优化TC4钛合金深孔套料钻削的排屑性能，，，，，并开展深孔环形套料钻削试验验证。。。。。。。

1、钻削系统及有限元模子的建设

1.1内排屑深孔套料钻削

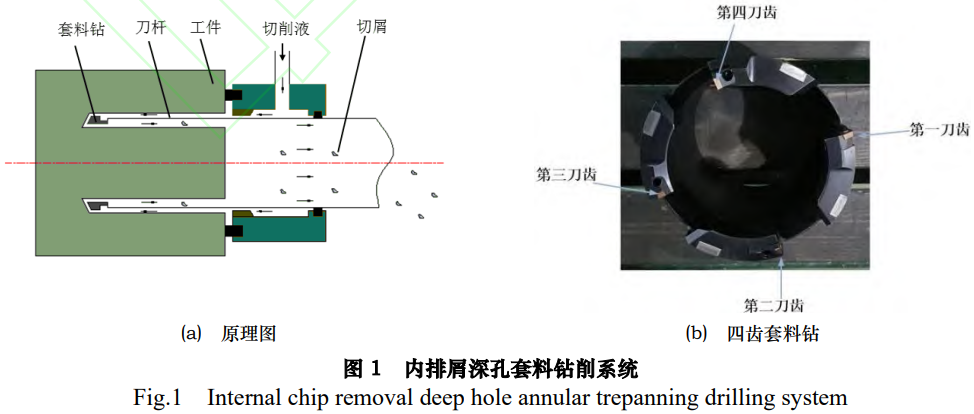

内排屑深孔套料钻削系统如图1a所示，，，，，切削液通过授油器进入内腔，，，，，经由工件内壁和钻杆外壁之间的逍遥，，，，，流入套料钻刀齿处，，，，，并携带切削从刀杆内壁和工件芯杆之间的逍遥流出。。。。。。。套料钻选用四齿深孔套料钻，，，，，如图1b所示，，，，，四齿沿径向偏向向内漫衍。。。。。。。由于刀齿漫衍为匀称向内安排，，，，，研究位于外侧的第一刀齿的响应情形后，，，，，可推断剩余三齿转变。。。。。。。因此，，，，，本文主要研究第一刀齿的断屑槽压力及湍流动能。。。。。。。

1.2有限元模子建设

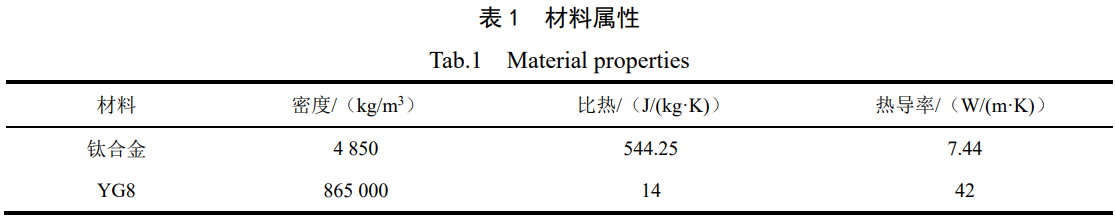

基于Fluent仿真软件，，，，，建设套料钻和工件的流体域模子。。。。。。。其中流速凭证切削液的流量举行换算可得。。。。。。。接纳湍流强度和水力直径举行湍流设置，，，，，凭证盘算，，，，，设置水力半径为0.186m，，，，，湍流强度默认。。。。。。。为了减小流体剖析的难度和提高试验的准确度，，，，，将流体介质选成液态水，，，，，将其质料属性黏度和密度设置为优化参数。。。。。。。壁面参数凭证试验安排设置，，，，，设置差别接触面的质料属性，，，，，见表1。。。。。。。湍流模子选择标准Standardk模子，，，，，壁面函数接纳标准壁面函数SWF）,接纳Coupled算法求解，，，，，求解精度均接纳二阶迎风，，，，，各项残差设置为1×10^-5。。。。。。。

2、响应曲面法优化切削液参数

2.1仿真试验计划简直定

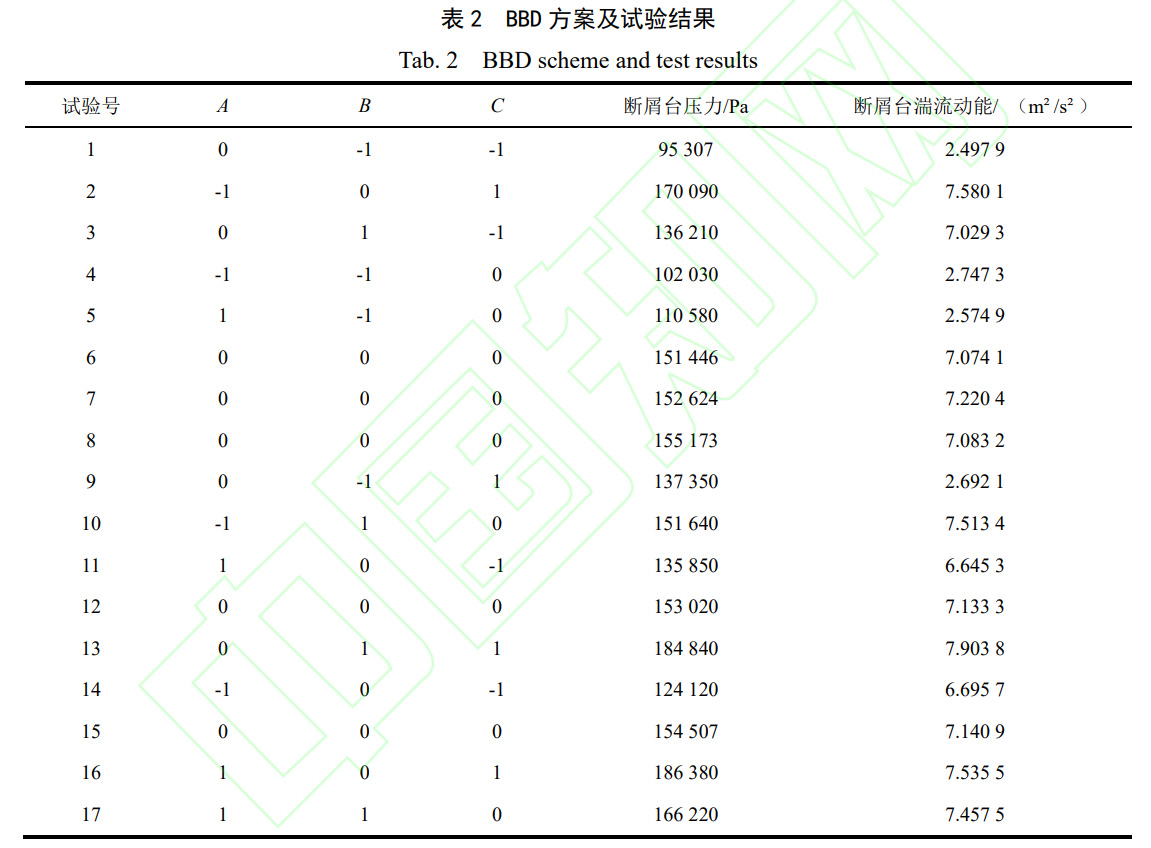

凭证加工履历和参考文献[16-18]选取试验中变量及各个变量的取值规模：切削液密度A取值规模为998.2~1100kg/m³，，，，，切削液黏度B取值规模为0.001003~0.029000kg/(m.s)，，，，，切削液流量C取值规模为125~180L/min。。。。。。。响应变量为第一刀齿断屑槽压力和断屑槽湍流动能。。。。。。。通过BBD设计三因素三水平两响应试验，，，，，计划及试验效果见表2。。。。。。。

2.2试验效果剖析

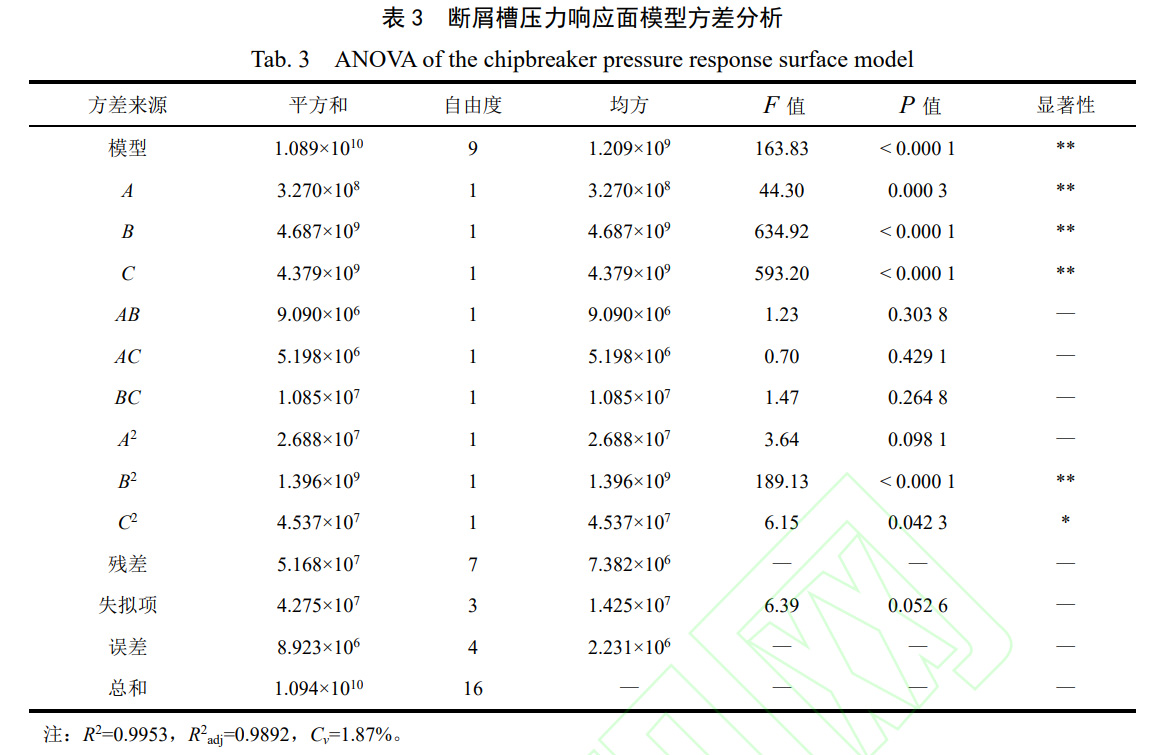

在软件中设置拟合2次得出最佳效果，，，，，见表3，，，，，不需要引入更高次。。。。。。。对表3剖析可知，，，，，此回归模子中P<0.0001，，，，，批注此模子体现极显著；；；；；；失拟项的P值0.0526大于0.05，，，，，批注失拟水平不显著；；；；；；校正系数R2为0.9953，，，，，批注该模子能较好地反应第一刀齿断屑槽压力与切削液参数之间的关系。。。。。。。模子变异系数Cv为1.87%，，，，，说明试验相关操作是合理可信的。。。。。。。因此，，，，，上述拟合模子可以对第一刀齿断屑槽举行展望。。。。。。。

在表3剖析效果中较量切削液三因素的F值：切削液黏度B＞切削液流量C＞切削液密度A，，，，，说明切削液黏度对湍流动能的影响最大，，，，，切削液流量影响次之，，，，，切削液密度影响较小！。。。。。，，，，并且切削液三因素的P值均小于0.01，，，，，体现为高度显著。。。。。。。

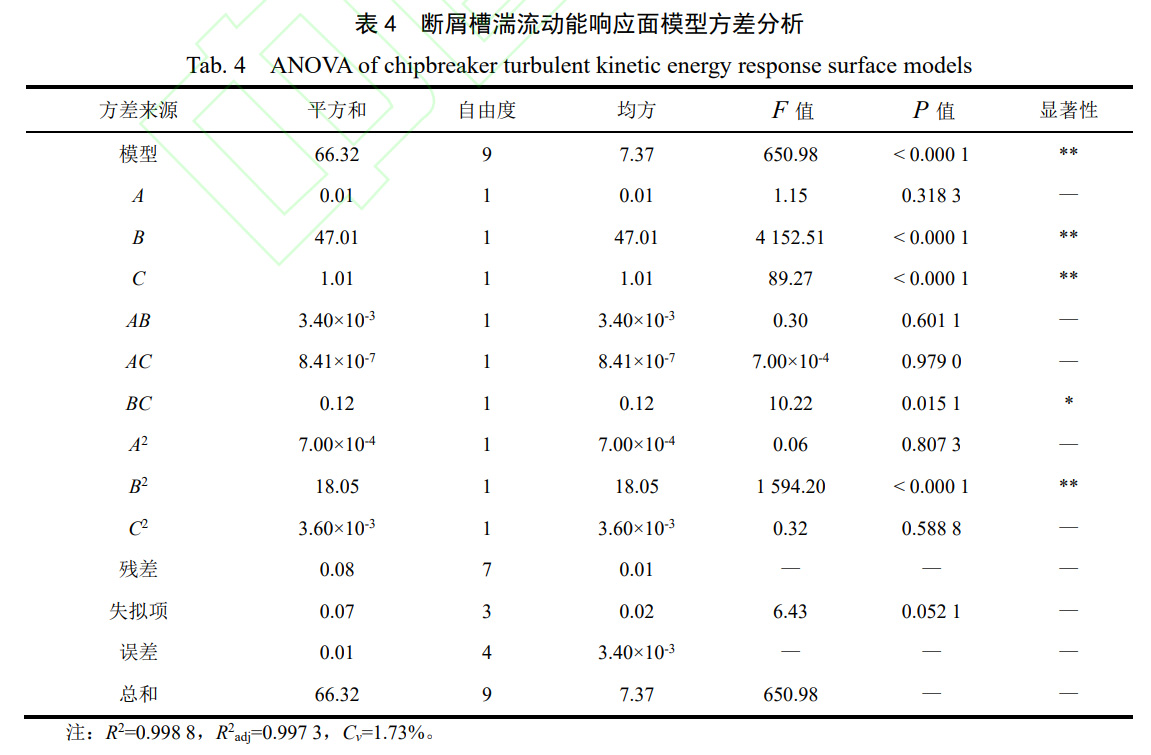

断屑槽湍流动能响应面模子方差剖析见表4，，，，，可知此回归模子中P<0.0001，，，，，批注此模子体现极显著；；；；；；失拟项的P值0.0521大于0.05，，，，，批注失拟水平不显著；；；；；；校正系数R2为0.9988，，，，，批注该模子能较好地反应湍流动能与切削液参数之间的关系。。。。。。。模子变异系数Cv=1.73%，，，，，说明试验相关操作是合理可信的。。。。。。。因此，，，，，上述拟合模子可以对湍流动能举行展望。。。。。。。在表4剖析效果中较量切削液三因素的F值：切削液黏度B＞切削液流量C＞切削液密度A，，，，，说明切削液黏度对湍流动能的影响最大，，，，，切削液流量影响次之，，，，，切削液密度影响较小！。。。。。，，，，除切削液密度P＞0.05，，，，，体现为不显著，，，，，其余两切削液参数P值均小于0.01，，，，，体现为高度显著。。。。。。。

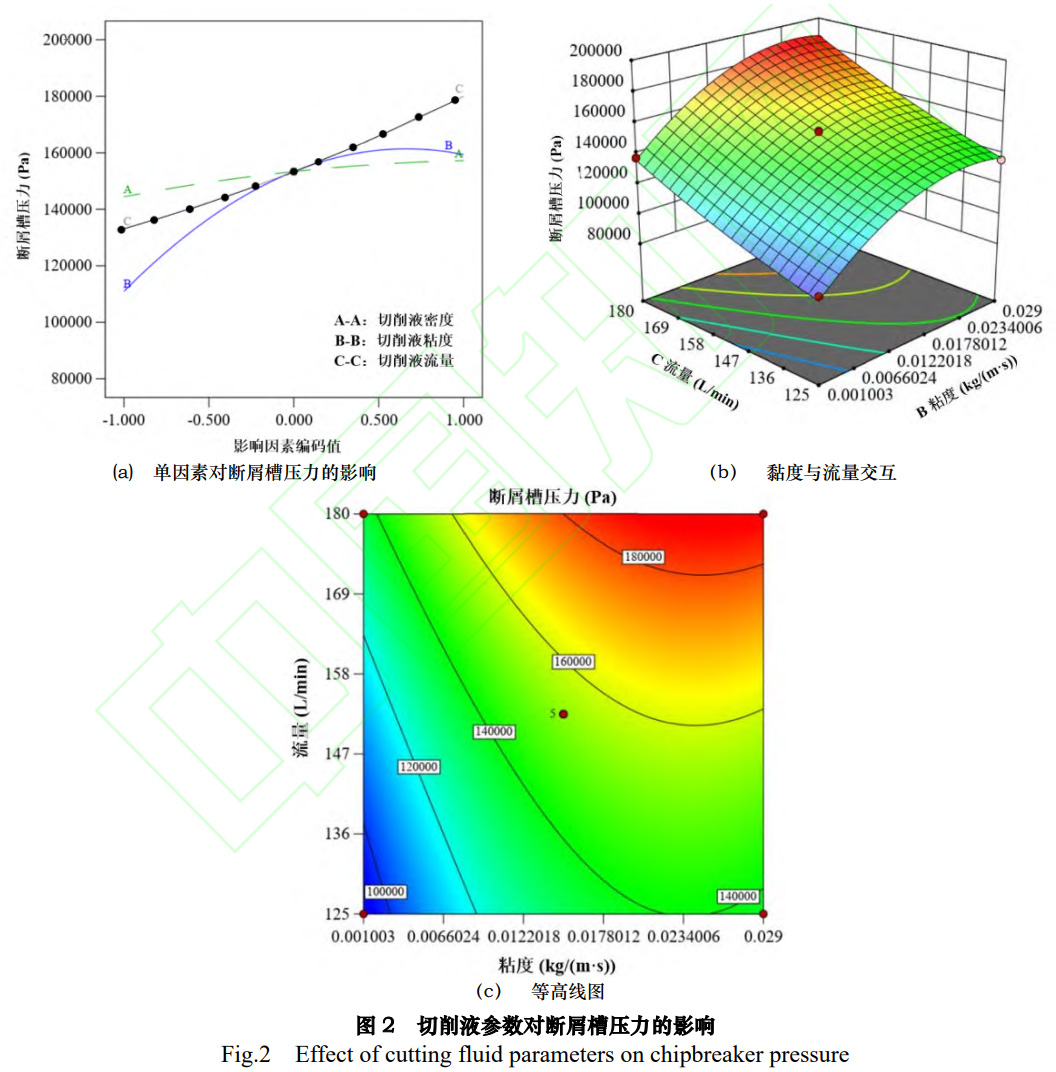

由图2a可以看出：切削液密度和切削液流量与断屑槽压力均为线性正相关关系，，，，，切削液流量对断屑槽压力的影响更为显著，，，，，切削液黏度对断屑槽压力的影响呈左增右减的弧线转变趋势。。。。。。。交互作用方差剖析中PBC（0.2648）＜PAB（0.3038）＜PAC（0.4291），，，，，即在多因素交互作用中切削液黏度和切削液流量对断屑槽压力的交互作用影响最显著，，，，，切削液密度和切削液黏度的交互作用影响次之，，，，，切削液密度与切削液流量交互作用的影响最小。。。。。。。图2b和图2c取切削液黏度和切削液流量的交互影响剖析，，，，，响应面的倾斜度较高，，，，，坡度较为险要。。。。。。。当黏度水平较低时，，，，，流量的增添对断屑槽压力的影响不显著，，，，，当黏度水平较高时，，，，，流量的增添使得断屑槽压力显著增大，，，，，而黏度水平最高时，，，，，流量水平的增添使得断屑槽压力转变的幅度略有降低。。。。。。。这是由于第一刀齿位于套料钻刀具最外侧，，，，，凭证管内流体的流动特征，，，，，当接纳内排屑的方法时，，，，，切削液从授油器进入钻杆外壁与工件孔壁的逍遥（即进油间隙）有限，，，，，流体黏度是流体流动阻力的量度，，，，，黏度的增大，，，，，使得切削液作用在断屑槽上的流体内阻增大，，，，，即作用在统一处的流体量变大，，，，，导致了流体作用于断屑槽的流体量增大，，，，，在断屑槽作用面积稳固的情形下，，，，，此处的压力随之增大，，，，，但随着黏度增大，，，，，一连进入内腔的切削液摩擦着前面的切削液，，，，，变相的减小了断屑台上的流体量，，，，，减小了断屑槽上切削液的作用力。。。。。。。

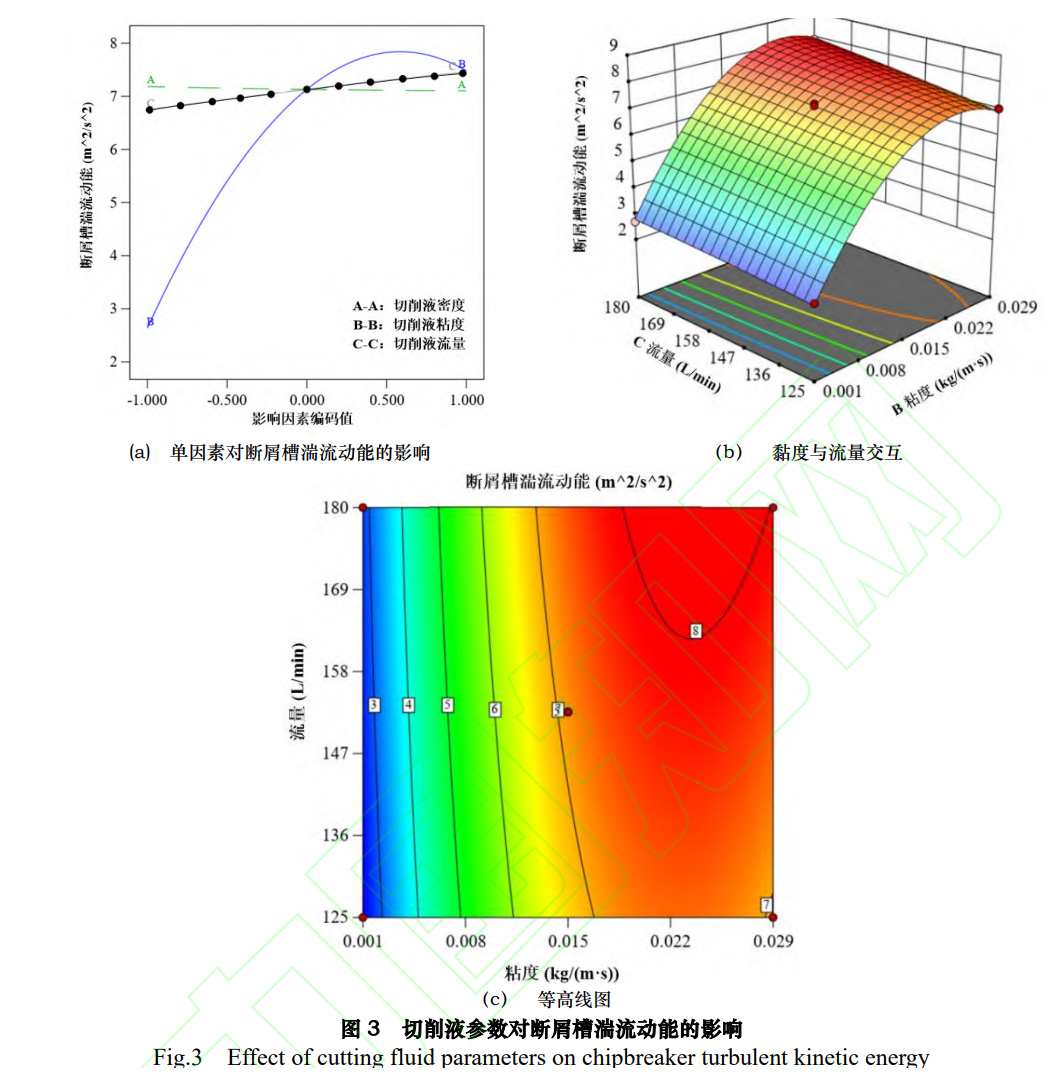

由图3a可以看出，，，，，切削液密度及切削液流量与断屑槽湍流动能均为线性正相关关系，，，，，其中切削液密度对湍流动能的影响较小！。。。。。，，，，切削液黏度呈险要的弧度转变趋势，，，，，并呈左增右减的趋势。。。。。。。交互作用方差剖析中PBC（0.0151）＜PAB（0.6011）＜PAC（0.9790），，，，，即在多因素交互作用中，，，，，切削液黏度和切削液流量对断屑槽湍流动能的交互作用影响最显著，，，，，切削液密度和切削液黏度的交互作用影响次之，，，，，切削液密度与切削液流量交互作用的影响最小。。。。。。。图3b和图3c取切削液黏度和切削液流量的交互影响剖析，，，，，可以看出流量水平较低时，，，，，随着黏度的增添，，，，，湍流动能先增大后减小！。。。。。，，，，而当流量水平较高时，，，，，黏度的增添使得湍流动能增添。。。。。。。这是由于黏度的增大，，，，，切削液之间的内摩擦力加剧，，，，，而湍流动能是形貌流体稳固性的怀抱，，，，，它体现了流体维持湍流或生长成湍流的能力，，，，，这股流动阻力的变大，，，，，使得流体运动不稳固，，，，，这也爆发了更大的湍流动能，，，，，但黏度继续增大，，，，，作用在统一处流体量变大，，，，，变相地使其内部的间距变大，，，，，反而减小了流动阻力，，，，，即湍流动能下降。。。。。。。当流量足够大时，，，，，黏度增添引起的阻力使得湍流动能先增大后趋于稳固。。。。。。。

综上所述，，，，，为了使得断屑槽压力增大并且降低断屑槽湍流动能，，，，，则需要知足：

（1）适当增添切削液黏度；；；；；；

（2）在套料钻流域空间允许的条件下，，，，，只管提高流量的取值；；；；；；

（3）在包管添加剂不析出切削液的条件下，，，，，只管提高切削液密度。。。。。。。

2.3最佳参数简直定

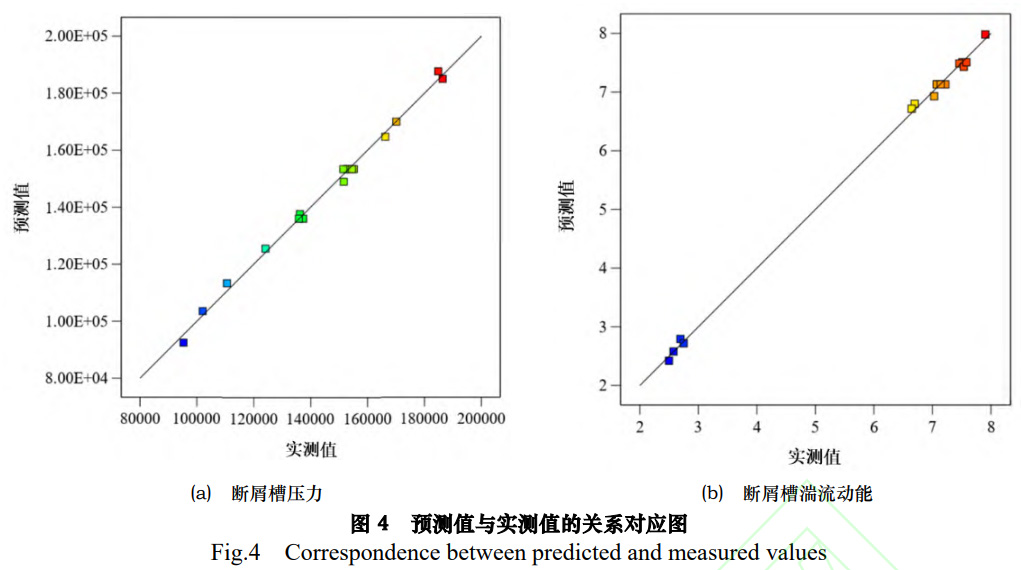

通过BBD设计的三因素三水平两响应试验的剖析效果，，，，，剔除显著性概率大于0.05的因素，，，，，包括第一刀齿断屑槽压力响应面剖析效果中的AB、AC、BC、A2，，，，，湍流动能响应面剖析效果中的A、AB、AC、A2、C2，，，，，最后可得出第一刀齿断屑槽压力Y1和湍流动能Y2关于A（切削液密度）、B（切削液黏度）、C（切削液流量）的多元非线性回归方程。。。。。。。唬；；；；毓槟Ｗ踊治4所示为模子展望值与试验值的关系对应图，，，，，理论上所有的试验值都应该在倾角为45°的直线上，，，，，试验值与理论值保存一定的误差，，，，，点越靠近直线说明展望值与试验值越靠近，，，，，模子的可信水平越高。。。。。。。图4中大部分点都与理论值十分靠近，，，，，说明关于第一刀齿断屑槽压力和湍流动能的2个展望模子能有用地诠释切削液三因素的转变关系，，，，，具有较高的准确性。。。。。。。

通过Design-expert软件自动寻优获得切削液的最优参数：密度1100kg/m³，，，，，黏度0.002kg/(m.s)，，，，，流量180L/min。。。。。。。接纳优化后切削液举行深孔环形套料，，，，，第一刀齿断屑槽压力为141816Pa，，，，，第一刀齿湍流动能为2.986m?/s?。。。。。。。在相同情形下，，，，，比照试验组（第16组），，，，，第一刀齿断屑台压力变小！。。。。。，，，，减小了23.9%；；；；；；关于湍流动能来说，，，，，第一刀齿断屑槽湍流动能镌汰了60.37%。。。。。。。压力的相近批注排屑力的转变稳固，，，，，更低的湍流动能代表排屑时的稳固和较小的流体阻力。。。。。。。

2.4试验验证

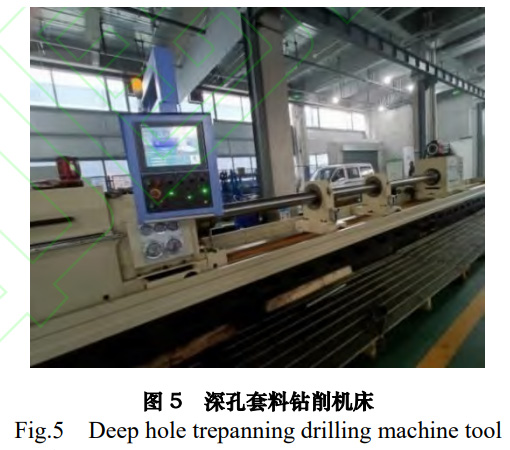

试验在深孔套料机床上睁开，，，，，凭证最优参数效果和现实切削液的性能，，，，，将前期试验加工的切削液举行合适配比，，，，，抵达靠近流体仿真的切削液因素，，，，，并接纳该切削液举行深孔环形套料钻削。。。。。。。比照组接纳表2中16组的切削液参数。。。。。。。由于现在无法直接丈量第一刀齿断屑台压力和湍流能，，，，，通过间接比照切屑形态和刀具磨损来剖析优化后的切削液对排屑性能的影响。。。。。。。

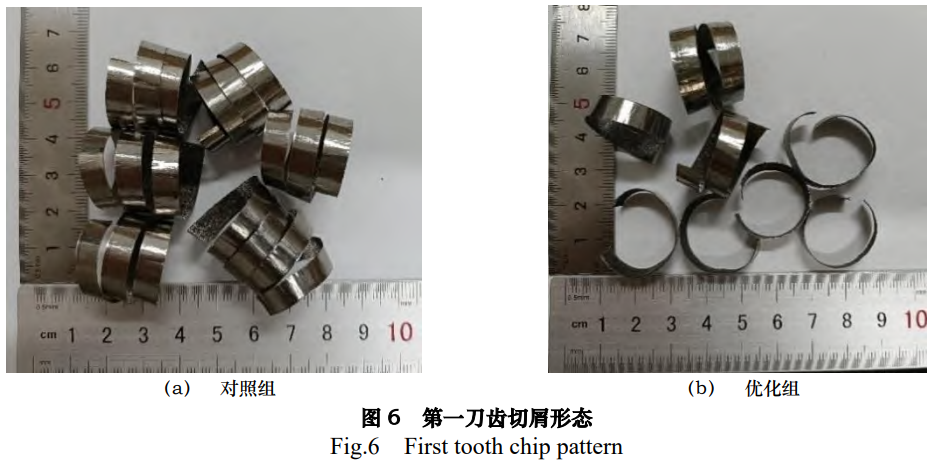

比照组和优化组第一刀齿所获得的切屑形态，，，，，如图6所示。。。。。。。第一刀齿以螺旋长屑为主。。。。。。。第一刀齿位于套料钻最外侧，，，，，相对其他三个刀齿来说，，，，，切削刃切削半径最大，，，，，切削速率最大，，，，，此时切屑上下面受力不均在厚度偏向上爆发卷曲，，，，，在断屑槽上附加变形，，，，，切屑在弯矩作用下在变形，，，，，成为螺旋长屑。。。。。。。优化组所获得的切屑螺旋圈数镌汰，，，，，由三到五圈镌汰到一到两圈，，，，，切屑长度至少镌汰一半。。。。。。。剖析比照组和优化组的切屑形态，，，，，批注晰优化后的切削液可以显著改善切屑形态。。。。。。。

3、结语

（1）影响第一刀齿断屑槽压力和断屑槽湍流动能的因素由大到小依次是切削液黏度、切削液流量和切削液密度。。。。。。。在多因素交互作用中切削液黏度和切削液流量对断屑槽压力及断屑槽湍流动能的交互作用影响最显著。。。。。。。

（2）通过仿真剖析获得切削液的最优参数组合为密度1100kg/m?，，，，，黏度0.002kg/(m.s)，，，，，流量180L/min。。。。。。。与比照组中第一刀齿断屑槽压力和湍流动能相较量，，，，，切削液优化组获得的第一刀齿断屑台压力减小23.9%，，，，，湍流动能镌汰了60.37%，，，，，物理试验证实获得的切屑形态长度显着减小。。。。。。。
