小序

具有典范（α+β）相的钛合金体现出高比强度和 优异的耐侵蚀性能，，，，，，，普遍应用于航空航天领域中的 压气机盘、叶片、鼓等结构件[1-3]。。。。。。随着工业化水平 的提高，，，，，，，工程结构件的服役可靠性要求越来越高，，，，，，，这 就要求质料性能需进一步优化。。。。。。其中，，，，，，，攻击韧性作 为权衡质料抗裂纹扩展能力的要害指标，，，，，，，直接影响 结构件的清静设计，，，，，，，成为目今研究的重点偏向。。。。。。钛 合金的攻击韧性与界面微观结构亲近相关，，，，，，，如微裂 纹易在初生α晶界处形核，，，，，，，裂纹扩展时在相界和晶 界处偏转可以提高裂纹扩展能量[4-5]。。。。。。这些发明展现 了界面工程对钛合金性能优化的重大潜力。。。。。。

电磁攻击处置惩罚是使用电磁脉冲能量，，，，，，，如电脉冲、磁脉冲（脉冲磁场！。。。。┗蚣す饴龀謇锤谋涔烫搴辖鹱橹 和性能的一种加工要领，，，，，，，已获得普遍研究[6-7]。。。。。。作者 在前期的研究事情中发明，，，，，，，低能电磁攻击处置惩罚引发 的电磁非热效应可以与一定的焦耳热效应爆发耦合 作用[8]，，，，，，，可以在合金外貌温度远低于其熔点的情形下 选择性地增进界面微结构演变[9-11]，，，，，，，从而影响合金冲 击韧性。。。。。。锻态网篮组织TC11钛合金具有相对不稳 定的高能相界，，，，，，，推测在举行低能电磁攻击处置惩罚时，，，，，，，这 些高能相界容易被电磁攻击能量引发并爆发演变，，，，，，，可是现在未见这方面的研究报道。。。。。。作者接纳低能电 磁攻击手艺对锻态网篮组织TC11钛合金举行处置惩罚，，，，，，，研究了在合金外貌温度不凌驾200℃条件下合金界 面微观结构以及攻击韧性的演变。。。。。。

1、试样制备与试验要领

试验质料为西北有色金属研究院提供的Ti6.5Al-1.5Zr-3.5Mo-0.3Si（TC11）棒状钛合金，，，，，，，实测化 学因素（质量分数/％）为6.1Al，，，，，，，1.4Zr，，，，，，，3.0Mo，，，，，，，0.3Si，，，，，，，余Ti，，，，，，，热处置惩罚状态为锻态。。。。。。通过线切割要领将棒状 钛合金加工成尺寸为5mm×10mm×55mm的标准 攻击试样，，，，，，，对试样端面举行打磨后，，，，，，，接纳自制的电磁 攻击处置惩罚装备举行低能电磁攻击处置惩罚。。。。。。低能电磁冲 击处置惩罚的占空比为9.09，，，，，，，频率为50Hz，，，，，，，峰值电流密 度为57.9A·mm^?2，，，，，，，攻击时间划分为0.44，，，，，，，0.88，，，，，，，1.32，，，，，，，1.76s。。。。。。比照试样为未经由低能电磁攻击处置惩罚的合金（攻击时间为0）。。。。。。在试验历程中接纳Fotric-226型红 外热像仪实时测定试样外貌温度，，，，，，，整个攻击历程中试样外貌最高温度均低于200℃。。。。。。

在处置惩罚后的试验合金中部截取金相试样，，，，，，，经由 打磨、抛光，，，，，，，用体积比1.5∶4∶100的HF+HNO₃+H₂O溶液侵蚀后，，，，，，，接纳光学显微镜（OM）视察截面显微组 织。。。。。。使用Image-pro6.0软件对相组织占比举行统 计。。。。。。在处置惩罚后的试验合金中部截取试样，，，，，，，经机械研 磨至厚度为100μm后举行离子减薄！。。。。，，，，，，接纳TaolF200S型透射电镜（TEM）视察微观结构，，，，，，，接纳扫描电镜附 带的能谱仪（EDS）举行元素面扫描。。。。。。凭证GB/T229—2020《金属质料夏比摆锤攻击试验要领》，，，，，，，接纳夏比 攻击试验机举行无缺口夏比攻击试验，，，，，，，试验温度为 室温，，，，，，，举行3次平行试验，，，，，，，取平均值。。。。。。接纳JSM-IT800型扫描电镜（SEM）视察攻击断口形貌。。。。。。

2、试验效果与讨论

2.1微观结构

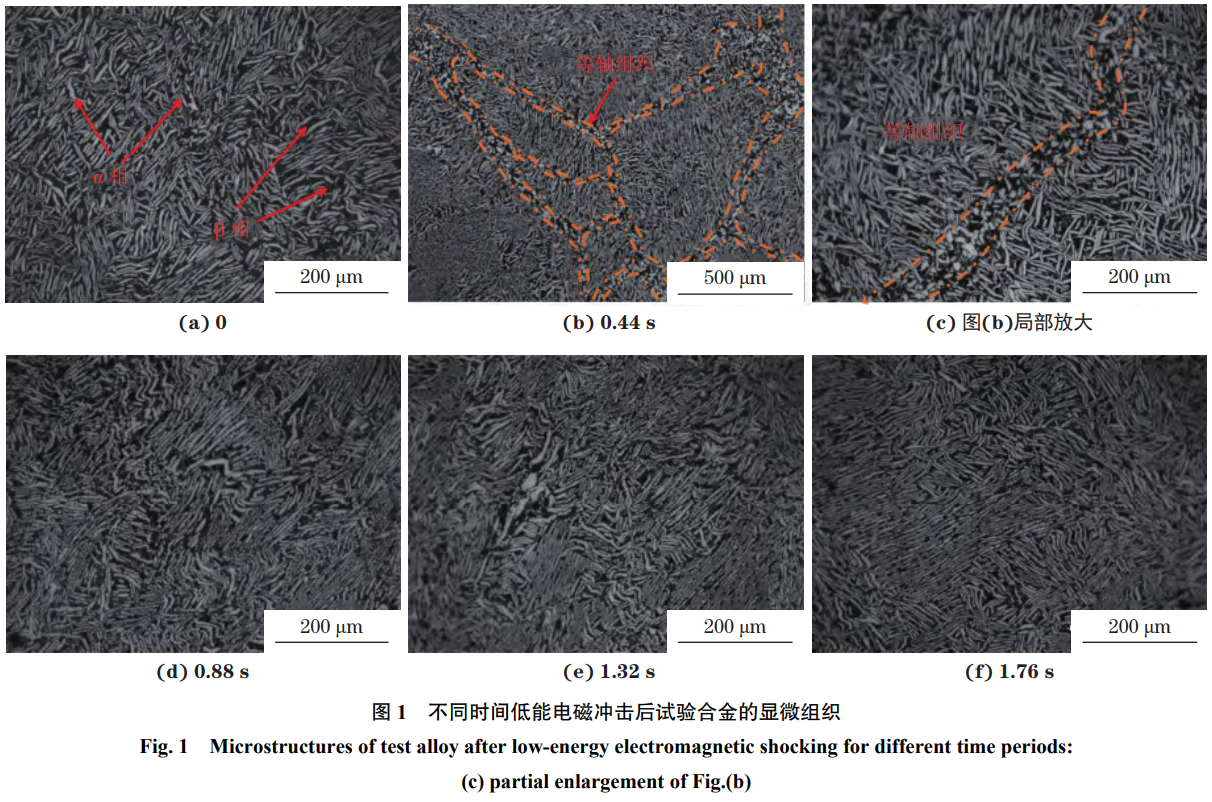

由图1可以看出：未举行低能电磁攻击处置惩罚的 试验合金为典范的双相（α+β）合金，，，，，，，组织呈网篮状，，，，，，，由白色层状α相和玄色β相组成，，，，，，，原始β晶界碎化；；；；；；；经低能电磁攻击处置惩罚后，，，，，，，网篮状初始组织结构未发 生显着转变。。。。。。相比于未举行低能电磁攻击处置惩罚的合 金，，，，，，，经0.44s低能电磁攻击后试验合金中α片层组织 致密水平降低，，，，，，，局部区域球化而形成链状等轴组织，，，，，，，推测其为原始β晶界区域[12]；；；；；；；0.88，，，，，，，1.32s低能电磁 攻击后试验合金的α片层组织致密水平提高，，，，，，，β相面 积占比增大；；；；；；；1.76s攻击时间下α层状组织的致密程 度最高，，，，，，，与1.32s攻击时间下相比β相未见显着增 多。。。。。。当攻击时间为0，，，，，，，0.44，，，，，，，0.88，，，，，，，1.32，，，，，，，1.76s时，，，，，，，试验 合金中α相占比划分约为73.1％，，，，，，，70.9％，，，，，，，69.3％，，，，，，，69.4％，，，，，，，73.9％，，，，，，，可知随着低能电磁攻击时间的延伸，，，，，，，α相占比先减小后增大，，，，，，，响应地β相占比先增大后减小。。。。。。

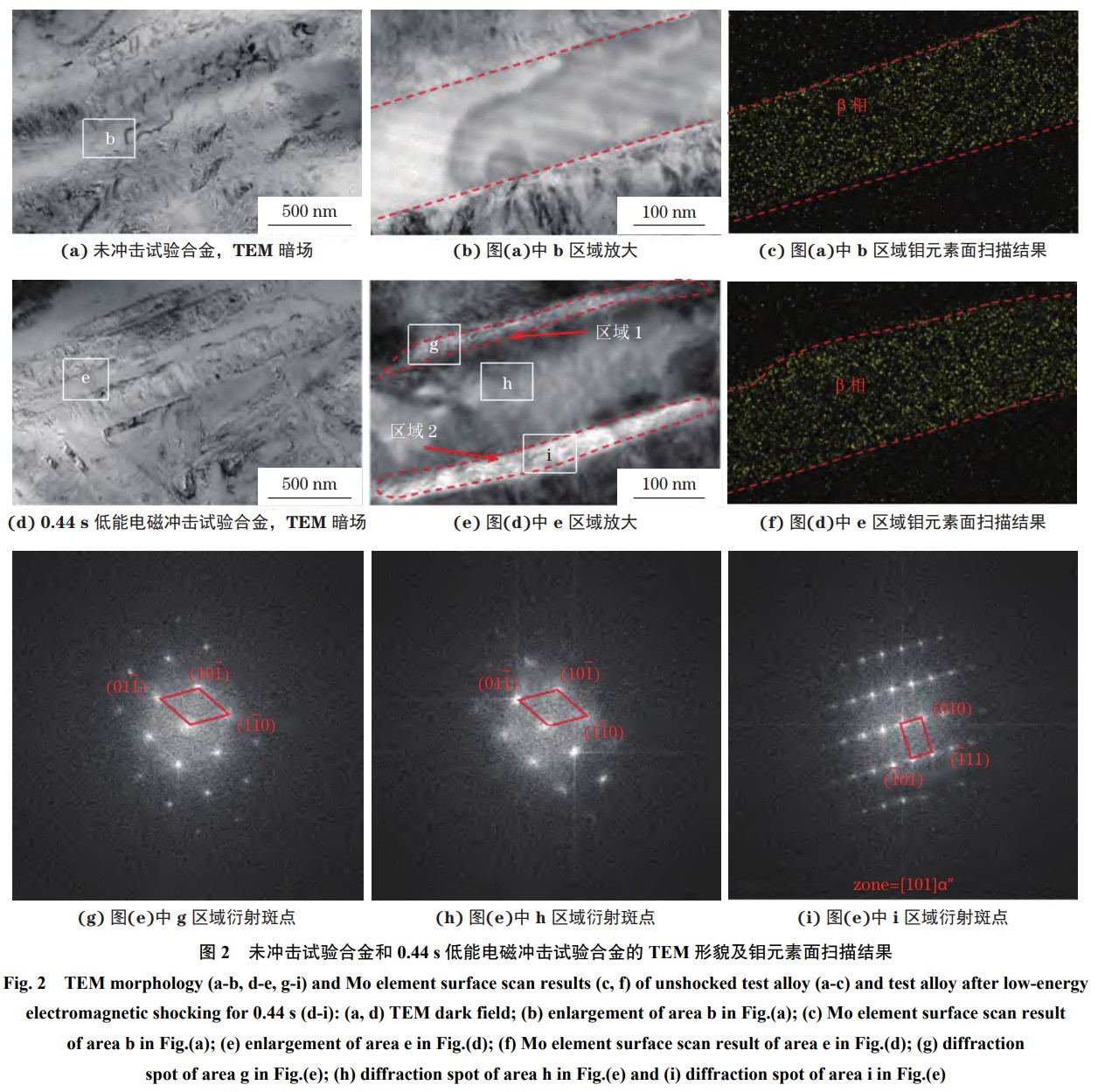

由图2可以看出：未举行低能电磁攻击合金的α/β相界面呈显着的规则线形，，，，，，，钼元素漫衍界面平 直；；；；；；；低能电磁攻击0.44s后α/β相界面区域保存一定 宽度的中心相层，，，，，，，部分（区域1）为β相层，，，，，，，部分（区域2）为α″相层，，，，，，，钼元素漫衍界面波折。。。。。？？？？？？芍，，，，，，低能电磁 攻击促使合金元素爆发跨界面迁徙，，，，，，，相界面处爆发 相变，，，，，，，从而形成中心相层。。。。。。

2.2攻击韧性

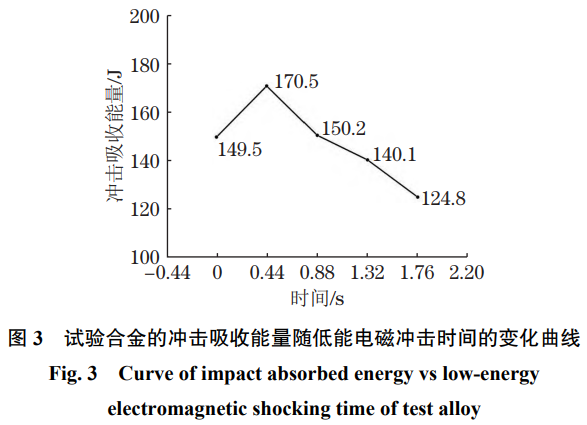

由图3可以看出：随着低能电磁攻击时间的延 长，，，，，，，试验合金的攻击吸收能量先增大后减小！。。。。唬；；；；；当低能 电磁攻击时间为0.44s时，，，，，，，攻击吸收能量最大，，，，，，，与未 攻击合金相比提高约14.1％；；；；；；；当低能电磁攻击时间 长于0.88s时，，，，，，，攻击吸收能量低于未攻击合金。。。。。。试验 合金组织中的α相为密排六方结构，，，，，，，变形兼容性较 差，，，，，，，有利于强度的提高[13]，，，，，，，而β相为体心立方结构，，，，，，，变形兼容性较好，，，，，，，关于塑性、韧性的提高更有利，，，，，，，能 够缓解裂纹萌生和抑制裂纹扩展[14]。。。。。。随着低能电磁 攻击历程的举行，，，，，，，试验合金中的β相占比先增大后 减小！。。。。，，，，，，因此攻击吸收能量先增大后减小。。。。。。低能电磁 攻击0.44s后，，，，，，，α/β相界面处爆发一定水平的相变，，，，，，，导 致整体β相含量略微升高，，，，，，，从而有利于强度与塑性 的提高[13-18]。。。。。。同时，，，，，，，低能电磁攻击0.44s后，，，，，，，试验合 金α/β相界面处泛起的链状等轴组织有利于合金冲 击韧性的提升[16-17]。。。。。。因此，，，，，，，0.44s低能电磁攻击试验 合金的攻击韧性最好。。。。。。

2.3攻击断口形貌

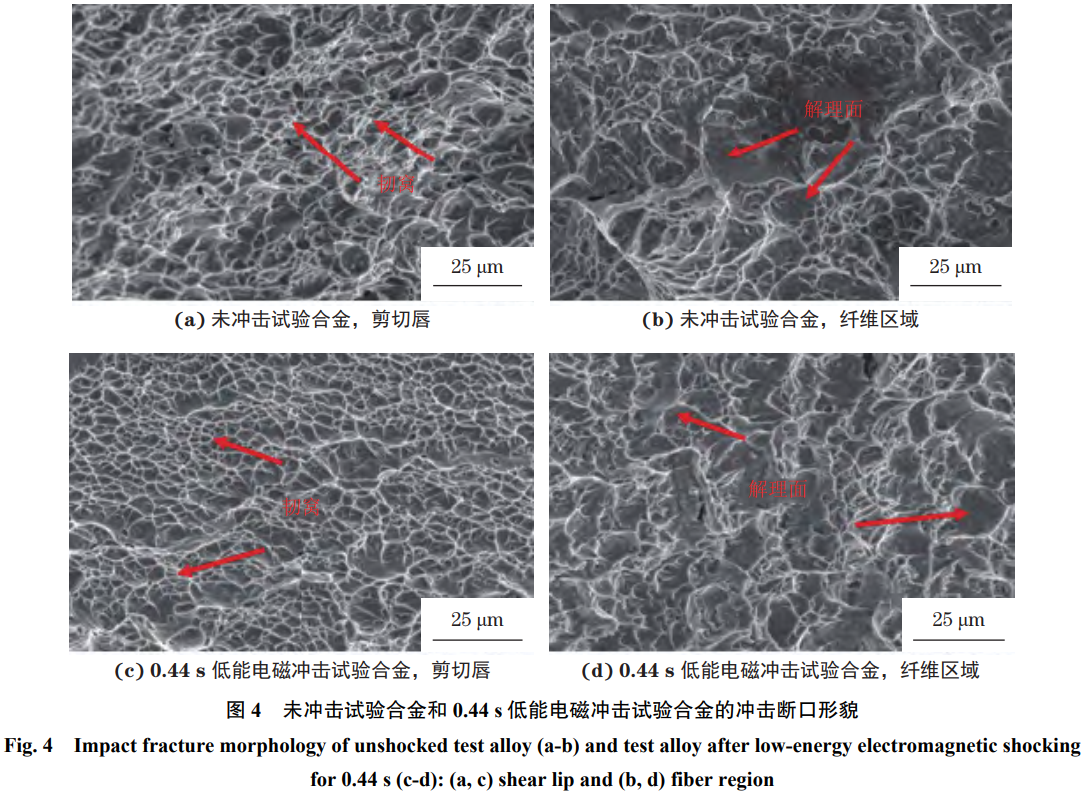

由图4可以看出：低能电磁攻击前后试验合金 的攻击断口均由韧窝息争理面组成；；；；；；；与未攻击试验 合金相比，，，，，，，低能电磁攻击试验合金的韧窝更浅更密，，，，，，，解理面面积占比更小！。。。。，，，，，，说明合金的韧性更好。。。。。。综上，，，，，，，合适的低能电磁攻击处置惩罚（攻击时间0.44s）可使TC11钛合金β相含量有一定水平的增添，，，，，，，α/β相界 面处爆发中心相层以及局部球化，，，，，，，这种组织缓解冲 击裂纹萌生及对抗裂纹扩展的能力更强，，，，，，，因此攻击 断口的解理面区域更少，，，，，，，韧窝漫衍更麋集，，，，，，，攻击韧性 更好。。。。。。

3、结论

（1）低能电磁攻击（攻击历程中合金外貌最高温度低于 200 ℃）促使 TC11 钛合金爆发一定水平的相变，，，，，，，在低能电磁攻击历程中，，，，，，，β 相占比先增大后减小！。。。。，，，，，，α 相致密水平先降低后升高。。。。。。

（2）随着低能电磁攻击时间的延伸，，，，，，，试验合金的攻击吸收能量先增大后减小！。。。。，，，，，，当攻击时间凌驾 0.88 s后，，，，，，，攻击吸收能量低于未攻击试验合金。。。。。。当低能电磁攻击时间为 0.44 s 时，，，，，，，攻击吸收能量最大，，，，，，，为 170.5 J，，，，，，，相比于未攻击试验合金提升约 14.1％；；；；；；；攻击韧性的提高与 β 相含量的增添、α/β 相界面处爆发的中心相层和局部球化有关。。。。。。

参考文献：

[1]阚延勇，，，，，，，苏朴直，，，，，，，徐曦荣，，，，，，，等. 工业用钛及钛合金质料的应用现状 [J]. 上海唬；；；；；ぃ，，，，，，2023，，，，，，，48（6）：58-61.

KAN Y Y，，，，，，，SU F Z，，，，，，，XU X R，，，，，，，et al. Application status of industrial titanium and titanium alloy materials[J].Shanghai Chemical Industry，，，，，，，2023，，，，，，，48（6）：58-61.

[2]杨健. 钛合金在飞机上的应用 [J]. 航空制造手艺，，，，，，，2006，，，，，，，49（11）：41-43.

YANG J. Application of titanium alloy in aircraft[J].Aeronautical Manufacturing Technology，，，，，，， 2006，，，，，，， 49（11）：41-43.

[3]ZHU Y Y，，，，，，，TIAN X J，，，，，，，LI J，，，，，，，et al. Microstructure evolution and layer bands of laser melting deposition Ti-6.5Al3.5Mo-1.5Zr-0.3Si titanium alloy[J]. Journal of Alloys and Compounds，，，，，，，2014，，，，，，，616：468-474.

[4]HUANG S X，，，，，，，ZHAO Q Y，，，，，，，ZHAO Y Q，，，，，，，et al. Toughening effects of Mo and Nb addition on impact toughness and crack resistance of titanium alloys[J]. Journal of Materials Science & Technology，，，，，，，2021，，，，，，，79：147-164.

[5]WEN X，，，，，，， WAN M P，，，，，，， HUANG C W，，，，，，， et al. Effect of microstructure on tensile properties，，，，，，，impact toughness and fracture toughness of TC21 alloy[J]. Materials & Design，，，，，，，2019，，，，，，，180：107898.

[6]ZHOU J，，，，，，，LIU C，，，，，，，WU Y Y，，，，，，，et al. Evolution mechanism of grain orientation and texture distribution of Ti-6.5Al3.5Mo-1.5Zr-0.3Si alloy under electroshocking

treatment[J]. Journal of Materials Research and Technology，，，，，，，2023，，，，，，，25：5693-5704.

[7]SONG Y L，，，，，，， WANG Z Q，，，，，，， YU Y Q，，，，，，， et al. Fatigue life improvement of TC11 titanium alloy by novel electroshock treatment[J]. Materials & Design，，，，，，， 2022，，，，，，，221：110902.

[8]SUNQ，，，，，，，HUAL.Microtextureoftitaniumalloysexcited nonlinearly by electromagnetic pulse[J].Scripta Materialia，，，，，，，2021，，，，，，，200：113828.

[9]SUN Q，，，，，，， YU Y M，，，，，，， WANG F. A novel electromagnetic shock treatment to selectively modify grain boundary and improve the corrosion resistance of aluminium alloy[J].Materials Letters，，，，，，，2023，，，，，，，334：133703.

[10]SUN Q，，，，，，， WANG H J，，，，，，， YU S，，，，，，， et al. Reducing stress corrosion cracking susceptibility of high-strength aluminum alloy and its fastener by a novel

electromagnetic shocking treatment[J]. Journal of Alloys and Compounds，，，，，，，2023，，，，，，，960：170917.

[11]LI Y F，，，，，，， WANG F L，，，，，，， SUN Q，，，，，，， et al. Study on the microstructure and impact toughness of TC11 titanium alloy by a novel electromagnetic shocking treatment[J].Materials Science and Engineering：A，，，，，，，2023，，，，，，，876：145149.

[12]DOHERTY R D，，，，，，，HUGHES D A，，，，，，，HUMPHREYS F J，，，，，，， et al. Current issues in recrystallization： A review[J].Materials Science and Engineering：A，，，，，，，1997，，，，，，，238（2）：219-274.

[13]ZHANG X，，，，，，， ZHANG J J，，，，，，， YAO Y K，，，，，，， et al. Anomalous enhancing effects of electric pulse treatment on strength and ductility of TC17 linear friction welding joints[J].Journal of Materials Science & Technology，，，，，，， 2024，，，，，，， 203：155-166.

[14] LEI L，，，，，，，ZHAO Y Q，，，，，，，ZHAO Q Y，，，，，，，et al. Impact toughness and deformation modes of Ti-6Al-4V alloy with different microstructures[J]. Materials Science and Engineering：A，，，，，，，2021，，，，，，，801：140411.

[15]ZHOU Y C，，，，，，，XU X F，，，，，，，ZHAO Y，，，，，，，et al. Introducing ω and O' nanodomains in Ti-6Al-4V： The mechanism of accelerating α→β transformation kinetics via

electropulsing[J]. Journal of Materials Science & Technology，，，，，，，2023，，，，，，，162：109-117.

[16]DAVARI N，，，，，，， ROSTAMI A，，，，，，， ABBASI S M. Effects of annealing temperature and quenching medium on microstructure，，，，，，， mechanical properties as well as fatigue behavior of Ti-6Al-4V alloy[J]. Materials Science and Engineering：A，，，，，，，2017，，，，，，，683：1-8.

[17]ZHANG S Y，，，，，，， LI J S，，，，，，， KOU H C，，，，，，， et al. Microstructure evolution of isothermal holding treatment during melt solidification of Ti-6Al-4V alloy[J]. Transactions of Nonferrous Metals Society of China，，，，，，，2015，，，，，，，25（4）：1091-1096.

[18]张欣雨，，，，，，，毛小南，，，，，，，王可，，，，，，，等. 典范 α+β 钛合金组织对静态和动态性能的影响 [J]. 质料导报，，，，，，，2021，，，，，，，35（1）：1162-1167.

ZHANG X Y，，，，，，，MAO X N，，，，，，，WANG K，，，，，，，et al. The influence of microstructure on the static and dynamic properties in typical α+β titanium alloy[J]. Materials Reports，，，，，，， 2021，，，，，，，35（1）：1162-1167.

（注，，，，，，，原文问题：低能电磁攻击对TC11钛合金显微组织和攻击韧性的影响）

相关链接
