TC4钛合金(Ti-6Al-4V)作为一种典范的α+β双相合金，，，，，依附其高比强度、优异的耐侵蚀性及生物相容性，，，，，被普遍应用于航空航天、医疗器械及海洋工程等领域。。。。。 。然而，，，，，其力学性能高度依赖于加工历程中的组织演变。。。。。 。热变形工艺(如铸造、轧制)通过调控动态再结晶水平与α片层厚度，，，，，直接影响质料的强韧性匹配。。。。。 。因此，，，，，明确变形量对TC4合金组织与性能的影响纪律，，，，，对优化工艺参数、提升零部件服役性能具有主要意义。。。。。 。现有研究批注，，，，，TC4合金在热变形历程中，，，，，α相动态再结晶水平与变形量呈正相关，，，，，但过量变形可能导致微裂纹爆发，，，，，进而削弱质料韧性。。。。。 。别的，，，，，变形量对α相形态(等轴状或片层状)的调控作用显著影响质料的强韧性。。。。。 。然而，，，，，针对宽规模变形量(40%～80%)下TC4方棒的综合性能研究仍保存缺乏，，，，，尤其是强塑性协同优化区间需进一步明确。。。。。 。
1、研究内容与要领

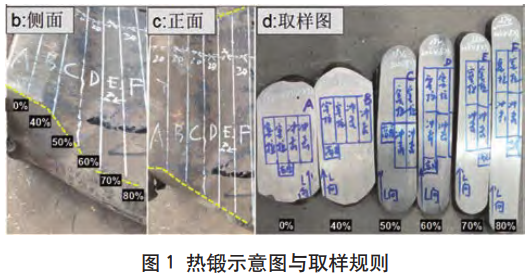

本文以TC4钛合金方棒为研究工具，，，，，化学因素如表1所示，，，，，方棒经由开坯铸造+单相区镦拔+双相区热锻工艺最终实现40%～80%变形量(图1)，，，，，并设置空缺比照(未变形)，，，，，通过显微镜(OM)表征差别变形量试样的显微组织，，，，，团结拉伸试验与攻击试验量化塑韧性指标，，，，，系统展现变形量对组织-性能关联性的影响机制，，，，，并筛选出强韧性匹配最佳的工艺窗口。。。。。 。
表 1 铸锭化学因素（%，，，，，质量分数）
| 位置 | Al | V | Fe | C | N | H | O |
| 头 | 6.6 | 4.3 | 0.20 | 0.009 | 0.007 | 0.0013 | 0.17 |
| 中 | 6.6 | 4.3 | 0.20 | 0.02 | 0.009 | 0.0017 | 0.16 |
| 底 | 6.6 | 4.2 | 0.20 | 0.008 | 0.009 | 0.0015 | 0.17 |
2、显微组织演变纪律

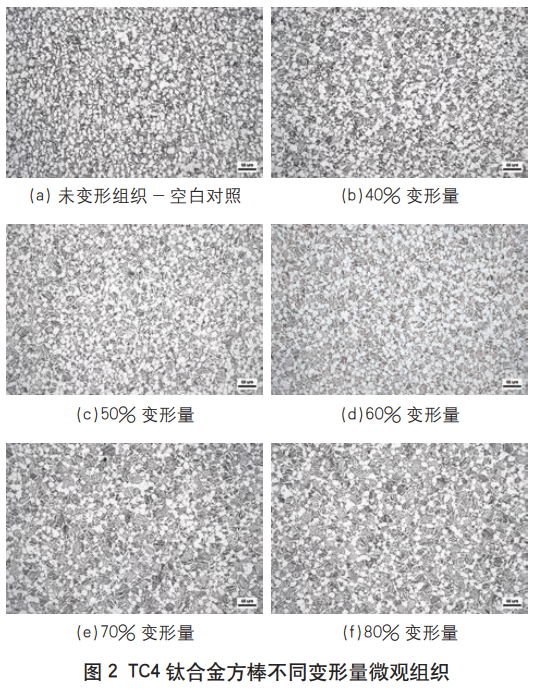

对图2所示差别变形量下的显微组织演变举行剖析，，，，，可得出以下纪律：未变形状态下，，，，，质料泛起典范等轴组织特征，，，，，初生α相平均尺寸约为20μm，，，，，α片层泛起较大宽厚比，，，，，且β转变组织占比相对较低；；；；；；当变形量提升至40%～60%区间时，，，，，组织逐渐演变为由等轴α相和β转变组织组成的双态组织，，，，，其中等轴α相体积分数较原始组织下降15%～20%，，，，，同时β转变组织中的α片层泛起显着细化趋势；；；；；；在70%～80%高变形量条件下，，，，，由于热锻加工历程中的温升效应，，，，，促使等轴α相体积分数进一步降低至30%以下，，，，，此时显微组织以β转变组织为主，，，，，其内部α片层经强烈塑性变形后显著细化，，，，，宽度最小为0.5～1μm，，，，，并且长宽比进一步增大。。。。。 。
3、性能剖析
1）强度与塑性指标
表2为方棒差别变形量性能数据，，，，，由表可知：抗拉强度与屈服强度随变形量增添呈先升后降趋势，，，，，50%变形量时，，，，，抗拉强度与屈服强度划分达927.5MPa和860MPa，，，，，强度提升归因于细晶强化与位错强化协同作用；；；；；；而凌驾50%后，，，，，强度小幅下降；；；；；；断后伸长率与断面缩短率在50%变形量时同步优化(A=18%，，，，，Z=47.5%)，，，，，批注质料兼具高塑性储备与匀称变形能力；；；；；；高变形量下，，，，，断面缩短率虽增至50%，，，，，但断后伸长率波动显著(17%～15.5%)，，，，，反应局部脆性断裂倾向。。。。。 。
表 2 TC4 方棒差别变形量性能数据
| 项目 | 未变形 | 40% 变形量 | 50% 变形量 | 60% 变形量 | 70% 变形量 | 80% 变形量 |
| 实测值 | 均值 | 实测值 | 均值 | 实测值 | 均值 | 实测值 | 均值 | 实测值 1 | 均值 | 实测值 1 | 均值 |
| Rm/MPa（抗拉强度） | 945 | 895 | 920 | 905 | 935 | 920 | 925 | 930 | 928 | 925 | 890 | 908 | 930 | 925 | 928 | 930 | 925 | 928 |
| Rp0.2/MPa（屈服强度） | 875 | 820 | 848 | 830 | 860 | 845 | 860 | 860 | 860 | 860 | 815 | 838 | 850 | 850 | 850 | 860 | 855 | 858 |
| A/%（断后伸长率） | 13.5 | 14.5 | 14 | 16 | 16.5 | 16.3 | 18.5 | 17.5 | 18 | 18.5 | 15.5 | 17 | 14.5 | 16.5 | 15.5 | 15.5 | 16.5 | 16 |
| Z/%（断面缩短率） | 42 | 46.5 | 44.3 | 42 | 36.5 | 39.3 | 49.5 | 45.5 | 47.5 | 49.5 | 50.5 | 50 | 43.5 | 48.5 | 46 | 47 | 45 | 46 |
| KU?/J（攻击吸收能量） | 42 | 38 | 40 | 40 | 38 | 39 | 38 | 35 | 36.5 | 36 | 40 | 38 | 40 | 40 | 40 | 36 | 44 | 40 |
2）攻击韧性
攻击吸收能量(KU2)在50%变形量时均值为36.5J，，，，，较质料未变形情形下降8.5%，，，，，但数据离散度最低(标准差±1.5J)，，，，，批注韧性稳固性最佳。。。。。 。80%变形量时，，，，，KU2回升至40J，，，，，数据波动加剧(±4J)，，，，，现实服役可靠性降低。。。。。 。
3）强韧性匹配机制
50%变形量下，，，，，双态组织协同强化效应显著，，，，，其中细化的等轴α晶粒通过Hall-Petch效应提升强度；；；；；；同时，，，，，匀称的双态结构有用抑制裂纹扩展路径，，，，，实现晶界强化与相界强化的协同作用，，，，，实现强度-塑性-韧性的最优平衡。。。。。 。
综合组织与性能剖析，，，，，50%变形量为强韧性匹配最佳区间。。。。。 。
强度指标：Rm与Rp0.2划分达峰值927.5MPa与860MPa，，，，，知足高载荷结构件需求。。。。。 。塑性指标：A与Z均值划分为18%与47.5%，，，，，优于其他变形量。。。。。 。韧性稳固性：KU2离散度最低，，，，，抗动态攻击性能可靠。。。。。 。
比照60%～80%变形量，，，，，只管断面缩短率略高，，，，，但攻击吸收能量波动与强度下降批注其适用于静态载荷场景，，，，，而50%变形量更顺应重大工况。。。。。 。
结论
⑴组织优化机制：在50%变形量条件下，，，，，TC4钛合金的动态再结晶历程趋于充分且匀称，，，，，晶粒细化至约15μm，，，，，α相泛起高度等轴化漫衍。。。。。 。双态协同强化效应显著，，，，，其中细化的等轴α晶粒通过HallPetch效应提升强度；；；；；；同时，，，，，匀称的双态结构有用抑制裂纹扩展路径，，，，，实现晶界强化与相界强化的协同作用，，，，，为质料综合性能优化提供微观基础。。。。。 。
⑵性能峰值区间：试验数据批注，，，，，50%变形量下质料泛起最优强塑性匹配，，，，，抗拉强度与屈服强度划分抵达927.5MPa和860MPa，，，，，断后伸长率和断面缩短率同步优化至18%与47.5%，，，，，攻击吸收能量稳固在36.5J(标准差±1.5J)。。。。。 。此状态下，，，，，高强度指标与高塑性储备的协同作用显著，，，，，既知足高载荷工况的强度需求，，，，，又通过匀称变形能力降低脆性断裂危害，，，，，体现了强度-塑性-韧性三者的最佳平衡。。。。。 。
⑶工艺窗口建议：基于组织稳固性与性能可靠性，，，，，建议现实加工中将变形量控制在40%～60%之间。。。。。 。详细而言，，，，，下限(40%)可阻止低变形量(<40%)导致的铸造力不可渗透到质料心部的问题；；；；；；上限(60%)可规避高变形量(>60%)引发攻击吸收能量离散度增添(±4J)等问题。。。。。 。
该工艺窗口兼顾生产效率与性能稳固性，，，，，适用于航空航天紧固件等对强韧性匹配要求严苛的领域。。。。。 。
（注，，，，，原文问题：TC4钛合金方棒差别变形量对组织与性能的影响研究）
相关链接
