小序

在船舶工业领域，，，，，，，钛及钛合金被誉为“海洋金属”，，，，，，，具有突出的优良耐蚀性、密度小、比强度高与无磁性等质料特征，，，，，，，逐渐被普遍应用，，，，，，，涉及到船体结构、动力系统装置、管路系统装备与舾装装备及其他装置等[1]。。。。。。。。现在，，，，，，，在鼎力大举推进钛及钛合金在国防海洋装备及工程船舶的开发与应用趋势下，，，，，，，关于船用钛合金研制及其焊接工艺研究与开发具有主要的理论指导和工程应用意义。。。。。。。。

新研制的船用TA3钛材在角接缝焊接时体现出较强的化学活性和较差的导热性能，，，，，，，古板的TIG或MIG焊由于热输入大和受热温度规模宽，，，，，，，难以兼顾焊接质量与生产效率，，，，，，，施焊历程中较依赖施工职员的手艺水平与履历，，，，，，，职员设置需求大，，，，，，，严重制约着钛质船体结构的焊接效率及生产水平3。。。。。。。。手持激光填丝焊是近年来生长的便携式激光焊的先进制造手艺，，，，，，，具有电弧集中、热输入低与热影响区窄等特征，，，，，，，能获得焊接变形极小、操作无邪性与生产效率高、人力本钱投入低等效果，，，，，，，在工程应用中受到高度关注，，，，，，，并开展了相关手艺研究[4]-5]。。。。。。。。在城轨车辆、电力等领域均有手持式激光焊的相关研究及应用，，，，，，，如李帅等人[6]开展了手持式激光焊接手艺在磁浮车体铝合金搭接缝中的应用;徐赫唯等人[8]探讨了手持激光焊在汽车车身用钢板焊接中的可行性;徐军伟等人[9]研究了手持激光焊在城轨车辆铝合金侧墙产品中的应用，，，，，，，并将其效果应用于轨道交通装备的非承重薄板部件焊接。。。。。。。。现在，，，，，，，针对新研制的船用TA3工业纯钛的焊接工艺性，，，，，，，相关深入研究较少，，，，，，，尤其是TA3钛板手持激光填丝焊的工艺性、焊缝组织及力学性能研究尚未开展，，，，，，，怎样解决焊脚尺寸小、焊缝气孔与未熔合缺陷等问题是激光焊应用中亟需解决的共性难题。。。。。。。。

本文针对TA3钛板手持激光填丝角焊举行了研究，，，，，，，重点关注角焊讨论与十字讨论差别区域的显微组织漫衍特点与力学性能表征，，，，，，，对指导TA3钛质船体高效手持激光填丝角焊的应用具有显著意义。。。。。。。。

1、试验装备、质料和要领

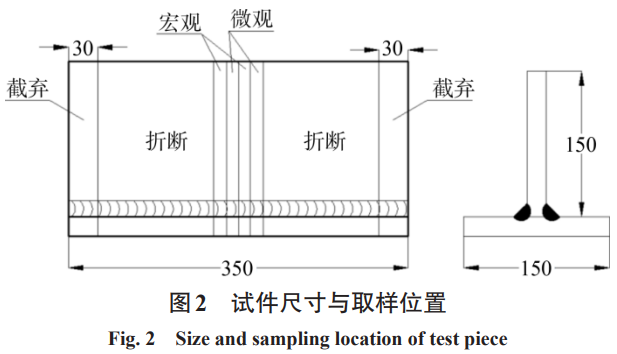

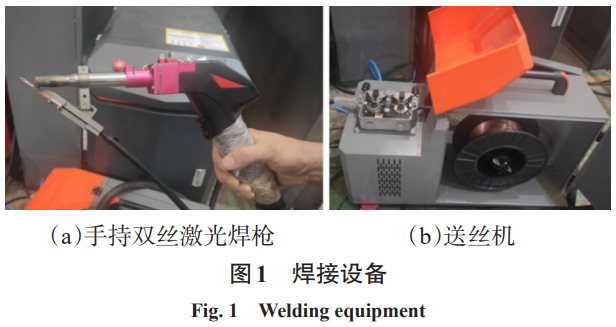

接纳思萃SC-HW2000型手持激光焊接机举行焊接试验，，，，，，，主要设置包括2000W光纤激光器、双丝激光焊枪、专用送丝机、冷水机与控制系统等，，，，，，，如图1所示。。。。。。。。试验母材选用厚度为4mm的船用TA3钛板，，，，，，，其化学因素与力学性能如表1、表2所示，，，，，，，规格为1000mmx150mmx4mm,讨论形式如图2所示。。。。。。。。焊材接纳?1.2mm的HTA3焊丝，，，，，，，；；；；；て逦慷任99.99%的纯氩气。。。。。。。。

表1船用TA3工业纯钛与HTA3焊丝的化学因素(质量分数,%)

接纳数控水刀装备对试板举行准确切割下料。。。。。。。。为确保焊接质量，，，，，，，对焊丝外貌、试板坡口外貌与正面距接缝30mm规模内的油污、水分、杂质及氧化皮举行了扫除，，，，，，，并接纳工业丙酮去除了母材、焊丝外貌剩余的油脂与尘垢。。。。。。。。预处置惩罚后，，，，，，，在具有焊接反变形与压紧装置的专用焊接平台上举行T形角接焊与十字角接焊试验。。。。。。。。在焊接平台底部的聚气槽中，，，，，，，充满纯氩气举行背面受热区域；；；；；，，，，，，，焊缝侧面区域则由充满纯氩气的专用；；；；；ね险志傩斜；；；；；ぁ。。。。。。。由于焊枪自身的；；；；；て遄阋员；；；；；じ呶潞阜，，，，，，，因此焊缝正面不需要特另外拖罩；；；；；ぁ。。。。。。。激光离焦量和焊丝对应焊缝的位置依赖靠模装置举行准确定位和调理,通过焊接反变形装置预设了1.5mm的焊接反变形量，，，，，，，以消除焊后构件角接缝焊吸缩短在板材上爆发的折角变形。。。。。。。。试验历程中，，，，，，，激光光源接纳双丝高频左右线性摆动方法，，，，，，，模式遵照在双丝间距约2.5~3mm的条件下，，，，，，，为包管焊丝及母材的充分熔合，，，，，，，第一道焊缝摆动幅度需抵达3mm,第二道焊缝摆动幅度需抵达3.5mm以上。。。。。。。。经比照试验，，，，，，，抵达较优焊接成形质量的焊接工艺参数如表3所示。。。。。。。。

焊后接纳机械切割截取各部分的检测试样，，，，，，，并举行研磨与抛光处置惩罚。。。。。。。。接纳EP-ST渗透剂、洗濯剂与ED-ST显像剂举行着色渗透，，，，，，，依据CB206632018与NB/T47013.5-2015磨练标准，，，，，，，检测焊缝外貌光泽与缺陷;使用RF-100EGB型X射线探伤仪器,对焊缝及热影响区举行透照;徕卡DMi8电子显微镜视察焊接讨论宏观断面形貌，，，，，，，使用Stemi508蔡司光学显微镜视察焊接讨论金相组织特征;接纳1000kN质料试验机(DF63.106)举行拉伸试验;接纳电液伺服弯曲试验机(BHT5106)举行弯曲试验，，，，，，，弯度为90°和延时10s;使用SDZ0200电液疲劳试验机举行疲劳试验，，，，，，，在频率30Hz、应力比0.1、最大应力137MPa的循环外载荷工况下，，，，，，，循环10次以上。。。。。。。。

表2船用TA3工业纯钛的室温力学性能

表3手持激光角焊焊接参数

2、试验效果与讨论

2.1焊接讨论外观检查与渗透检测

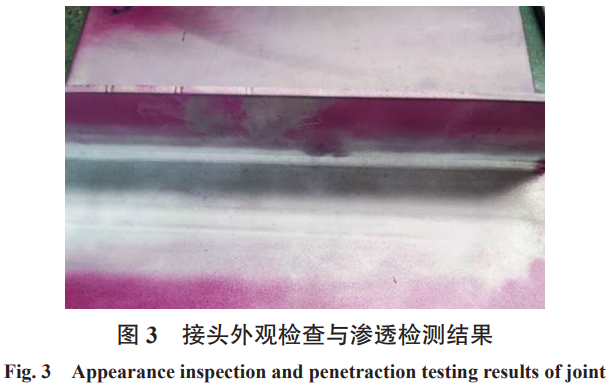

TA3纯钛在气氛；；；；；ばЧ罨蚴┖覆坏钡奶跫下易爆发氧化，，，，，，，焊缝外貌光泽可明确表征试件的焊接质量品级。。。。。。。。试验接纳EP-ST渗透剂、洗濯剂与ED-ST显像剂举行着色渗透，，，，，，，对船用TA3钛板手持激光填丝角焊讨论举行外观检查与渗透检测,效果如图3所示，，，，，，，焊缝外貌与热影响区泛起银白色，，，，，，，经着色渗透检测焊缝外貌成形光顺、无裂纹与气孔等缺陷，，，，，，，切合NB/T7013.5-2015标准I级焊缝要求。。。。。。。。

2.2焊接讨论宏观断面形貌

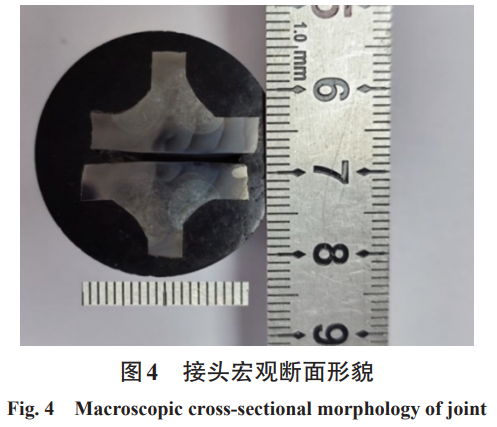

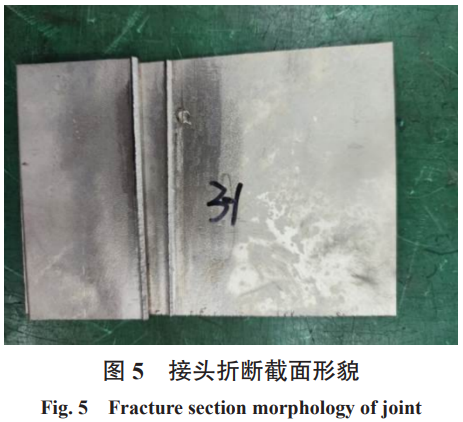

对船用TA3钛板手持激光填丝角焊讨论举行宏观断面形貌检测,在试板引弧处及焊缝中心划分取一个试样,讨论宏观断面形貌如图4所示,可见引弧处及中心处的焊缝成形质量优异，，，，，，，无裂纹、未熔合与气孔缺陷,熔深2~3.5mm,焊脚尺寸3~4mm,知足舰用焊脚尺寸3mm及以上的设计要求。。。。。。。。经角焊缝折断试验检测(如图5所示)，，，，，，，断面位于焊缝中，，，，，，，焊缝根部与焊缝折断面显示无裂纹与未熔合、气孔与夹渣等缺陷。。。。。。。。

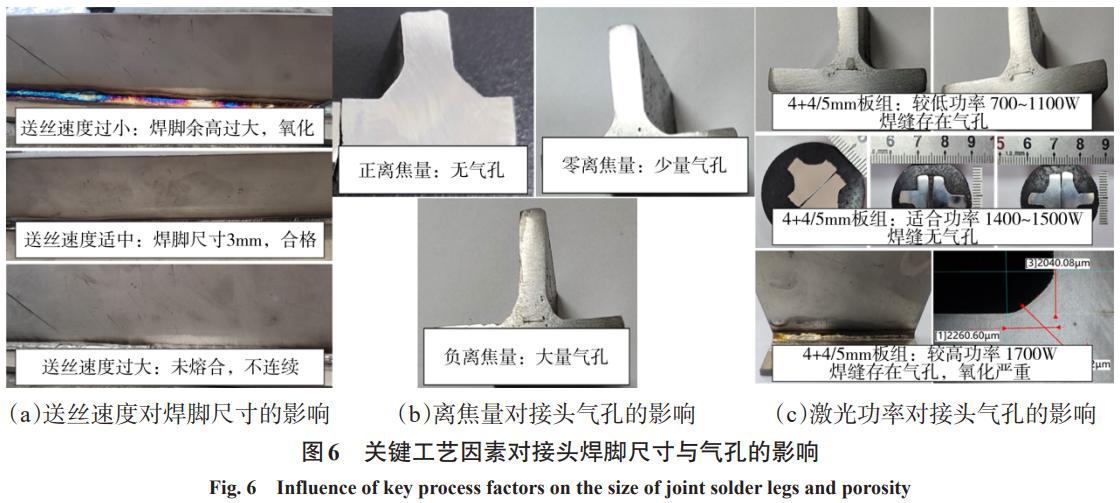

经多组试验验证,送丝速率与焊丝设置及焊道安排是影响角焊讨论焊脚尺寸的主要工艺因素，，，，，，，送丝速度过大会泛起母材与焊丝未熔化，，，，，，，导致未熔合、焊脚尺寸小、焊缝不一连等缺陷，，，，，，，反之则导致焊脚尺寸偏大且焊缝金属氧化，，，，，，，如图6a所示。。。。。。。。离焦量与激光功率是影响角焊讨论气孔形成的主要工艺因素，，，，，，，零离焦量与负离焦量均会泛起较多气孔，，，，，，，如图6b所示;激光功率过小时，，，，，，，焊缝凝固速度过快，，，，，，，焊缝内气体来缺乏逸出，，，，，，，形成气孔缺陷，，，，，，，反之则导致焊缝熔透过深，，，，，，，气孔向焊缝根手下移而来缺乏逸出，，，，，，，最终残留在焊缝内部形成气孔缺陷，，，，，，，且焊缝区过热与易氧化，，，，，，，如图6c所示。。。。。。。。

2.3焊接讨论的显微组织

使用Stemi508蔡司光学显微镜视察焊接讨论金相组织特征，，，，，，，可视察出各区域的晶粒度优异，，，，，，，且不保存显微裂纹与夹杂等缺陷，，，，，，，知足及格要求。。。。。。。。

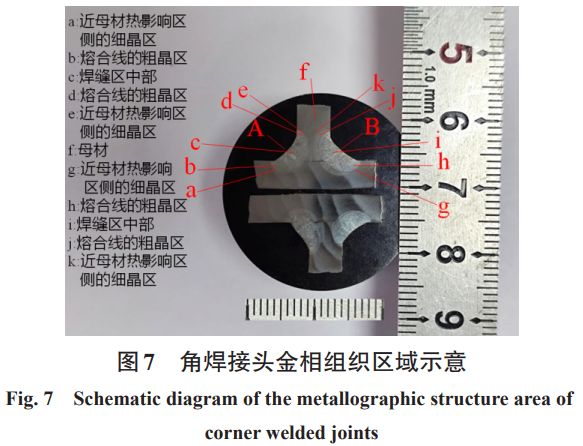

凭证微观组织差别与区域漫衍，，，，，，，角焊讨论的显微组织可分为焊缝区中部、熔合线的粗晶区、近母材热影响区侧的细晶区及母材区域4个部分，，，，，，，如图7所示。。。。。。。。其中，，，，，，，近母材热影响区侧的细晶区保存等轴a相组织，，，，，，，受激光、电弧热影响较小，，，，，，，由等轴a相组织、β相组织及少量的针状a'马氏体组成,如图8a、8e、8g、8k所示。。。。。。。。母材组织为等轴a相组织，，，，，，，等轴晶巨细为5~20μm，，，，，，，如图8f所示。。。。。。。。在熔合线的粗晶区中，，，，，，，其最优结晶取向与温度梯度偏向一致，，，，，，，导致该位置部分β转变组织晶粒较大，，，，，，，同时β转变组织晶粒中有片层状a相组织析出，，，，，，，片状a相组织宽度为1~5μm,相同取向的α相组织形成同向束域,差别取向的α相束域形成相互交织的网篮组织，，，，，，，如图8b、8d、8h、8j所示。。。。。。。。熔合线的粗晶区天生少量初生a相组织,其体积分数约为10%,晶粒尺寸为5~10μm。。。。。。。。有可见一连的晶界a相,在晶界a相组织两侧漫衍着片状a集束，，，，，，，片状a集束细小组成较小的β转变组织等轴状晶粒。。。。。。。。焊缝区中部均由较大的等轴状β相组织组成,β相晶界清晰完整,等轴晶内为魏氏组织,如图8c、8i。。。。。。。。由于冷却速率较快,焊缝中的高温β相来缺乏转酿成平衡的α相,而是通过无扩散型相变机制转酿成针状a'马氏体。。。。。。。。焊缝区的β转变组织晶内天生针状a'马氏体,可见一连的晶界a相,在晶界a相两侧漫衍着片状a集束，，，，，，，片状a集束细小组成较大的β转变组织等轴状晶粒,针状a'马氏体尺寸宽度为1~6μm。。。。。。。。

2.4力学性能剖析

2.4.1弯曲性能

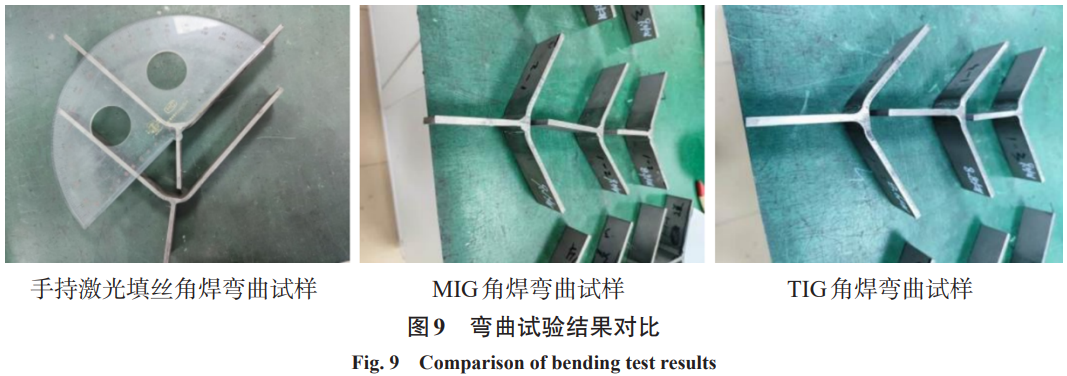

为磨练手持激光填丝角焊讨论的抗弯性能,接纳BHT5106电液伺服弯曲试验机举行T型弯曲比照试验，，，，，，，如图9所示。。。。。。。。当手持激光角焊弯曲试样的弯曲角度在55°~90°规模内时，，，，，，，视察到裂纹在角焊缝的焊趾端突然爆发并直接扩展进入母材。。。。。。。。相比之下,TIG/MIG角焊弯曲试样的裂纹爆发角度规模较窄，，，，，，，仅在55°~65°之间，，，，，，，裂纹扩展情形与手持激光角焊弯曲试样一致。。。。。。。。凭证GB7030-86标准规范，，，，，，，经试验检测，，，，，，，在相同弯曲角度下，，，，，，，手持激光角焊件的T型弯曲性能与TIG/MIG焊相当，，，，，，，均知足设计要求。。。。。。。。

2.4.2拉伸性能

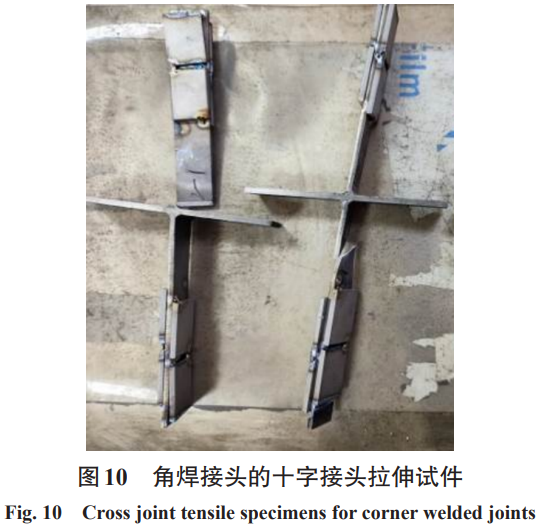

为了磨练手持激光填丝角焊讨论的抗拉性能，，，，，，，接纳1000kN质料试验机(DF63.106)举行了手持激光填丝角焊讨论的十字讨论剪切拉伸试验，，，，，，，如图10所示。。。。。。。。在试验条件下，，，，，，，一项拉伸试件断裂在焊缝位置而另一项断裂在母材位置，，，，，，，断裂在焊缝位置可能是由于其角焊脚的有用承载面积小于母材的厚度所导致，，，，，，，测得的抗拉强度划分为624.55MPa与620.20MPa,均知足大于母材最低抗拉强度的工艺要求(即Rm≥540MPa)。。。。。。。。与MIG/TIG角焊讨论相比，，，，，，，如表4所示，，，，，，，手持激光填丝角焊讨论的剪切强度略低但差别不大，，，，，，，可能是由于手持激光填丝角焊的热输入量较低，，，，，，，导致热影响区规模较小，，，，，，，且在熔合线的粗晶区爆发了网篮组织和焊缝区中部爆发了魏氏组织，，，，，，，其塑性性能较低，，，，，，，使讨论的拉伸延展能力降低。。。。。。。。

表4拉伸试验效果比照

2.4.3疲劳性能

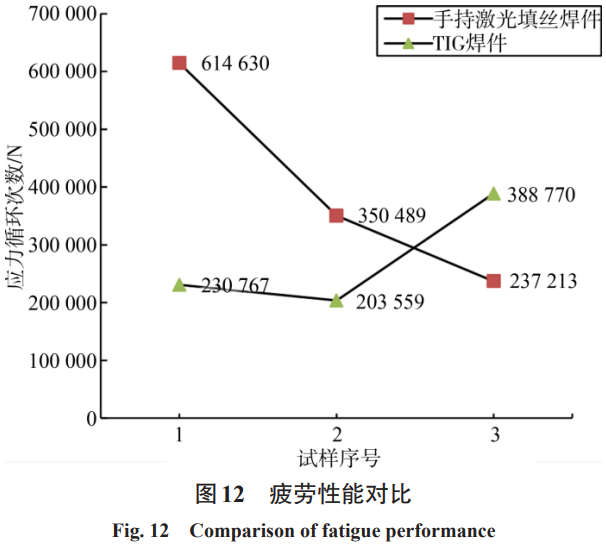

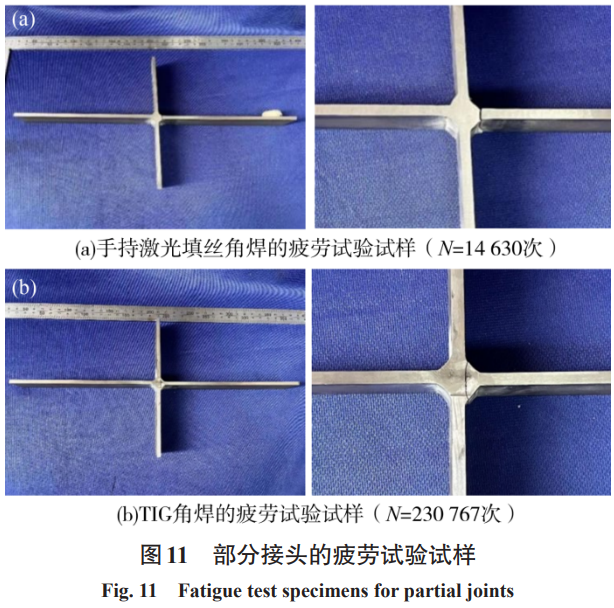

为了磨练手持激光填丝角焊讨论的疲劳性能，，，，，，，制备了手持激光填丝角焊讨论与TIG角焊的十字讨论试样举行疲劳比照试验，，，，，，，如图11所示。。。。。。。。试样制备遵照GB/T26957-2011标准，，，，，，，试验接纳SDZ0200电液疲劳试验机举行，，，，，，，在频率30Hz、应力比0.1、最大应力137MPa的循环外载荷工况下，，，，，，，划分测定了各组讨论的应力循环次数N,效果对好比图12所示，，，，，，，手持激光填丝角焊讨论与TIG角焊讨论的应力循环次数在统一个数目级，，，，，，，表征其疲劳性能是一致的。。。。。。。。

3、结论

(1)手持激光填丝焊在新型船用TA3钛质结构角接缝焊接中具备突出的工艺性能与应用优势，，，，，，，能够实现高效高质量焊接成形,抵达船级社质量磨练标准,能够知足船舶工程应用的手艺条件与生产需求。。。。。。。。

(2)经手持激光填丝焊的要害参数优化后，，，，，，，试件焊缝外貌与热影响区泛起银白色,着色渗透检测无外貌缺陷，，，，，，，宏观断面形貌显示成形优异，，，，，，，未发明裂纹、未熔合与气孔等缺陷,可实现焊脚尺寸3mm以上,讨论各区域的金相组织晶粒度优异,且不保存显微裂纹、气孔与夹杂等缺陷。。。。。。。。

(3)经试验比照，，，，，，，手持激光填丝角接缝焊件的T型弯曲性能和十字讨论的抗拉剪切强度与TIG/MIG焊的相当，，，，，，，其疲劳性能一致，，，，，，，均知足设计要求。。。。。。。。

参考文献

[1]陈凤林,葛可可,侯春明.舰船用钛合金焊接手艺希望[J].电焊机,2019,49(08):60-65.

CHEN F L,GE K K,HOU C M. Progress in welding technology of titanium alloy for naval vessels[J].Elec-tric Welding Machine,2019,49(08):60-65.

[2]李永华，，，，，，，张文旭，，，，，，，陈小龙，，，，，，，等.海洋工程用钛合金研究与应用现状[J].钛工业希望,2022,39(01):43-48.

LI Y H,ZHANG W X,CHEN X L,et al. Research and Application Status of Titanium Alloys for Marine Engi-neering[J].Titanium Industry Progress,2022,39(01):43-48.

[3]赵永庆.我国立异研制的主要船用钛合金及其应用[J].中国质料希望,2014,33(07):398-404.

ZHAO Y Q. The New Main Titanium Alloys Used for Shipbuilding Developed in China and Their Applica-tions[J].Materials China,2014,33(07):398-404.

[4]刘自刚,梅亚泽,张建峰,等.深熔TIG焊研究现状与展望[J].热加工工艺,2023,52(01):6-11.

LIU Z G,MEI Y Z,ZHANG J F,et al. Research Status and Prospect of Deep Penetration TIG Welding[J]. Hot Working Technology,2023,52(01):6-11.

刘自刚,代锋先,陆刚,等.钛合金激光焊研究现状与展望[J].质料导报,2023,37(S1):354-359.

LIU Z G,DAI F X,LU G,et al. Research Status and Prospect of Laser Welding of Titanium Alloy[J]. Mate-rials Reports,2023,37(S1):354-359.

[6]李帅，，，，，，，夏月庆，，，，，，，王星星，，，，，，，等.钛合金/钢异种质料熔化焊研究现状[J].质料导报,2022,36(14):188-194.

LI S,XIA Y Q,WANG X X,et al. Research Status for the Fusion Welding Between Titanium Alloy and Steel[J].Materials Reports,2023,37(S1):354-359.

[7]李帅,龚兰芳,肖权良.电器分线箱手持激光焊气孔抑制工艺研究[J].金属加工(热加工),2024(04):103-106.

LI S,GONG L F,XIAO Q L,et al. Study on porosity suppression technology of hand-held laser welding of electrical distribution box[J]. MW Metal Forming,2024(04):103-106.

[8]徐赫唯，，，，，，，王子欣，，，，，，，刘春柏，，，，，，，等.手持激光焊手艺焊接汽车涂层钢板的试验研究[J].汽车工艺与质料,2021(01):15-19.

XU H W,WANG Z X,LIU C B,et al. Research on Handheld Laser Welding Technology for WeldingAuto-mobile Coated Steel Plate[J]. Automobile Technol-ogy&Material,2021(01):15-19.

[9]徐军伟,吴广辉,冯焕钦,等.手持激光焊在城轨车辆侧墙产品中的应用[J].电力机车与城轨车辆,2023,46(05):120-123.

XU J W, WU G H, FENG H Q,et al. Application of Handheld Laser Welding in the Side Wall Products of Urban Rail Vehicles[J]. Electric Locomotive and Ur-ban Rail Vehicle,2023,46(05):120-123.

（注，，，，，，，原文问题：船用新型TA3钛板手持激光填丝焊讨论组织与力学性能研究）
