钛合金作为一种主要的高性能结构质料，，，，，，，因其具有比强度高、优良的耐侵蚀、低密度和生物相容性好等优点，，，，，，，在国防工业、航空航天、医疗器械等领域获得普遍应用[1]。。。。。。。 依附其自身卓越的性能已成为武器装备性能提升与轻量化的首选质料。。。。。。。 现在，，，，，，，在军用陆基武器领域，，，，，，， 其最具代表性的应用案例包括M1A1 主战坦克、M2 布雷德利战车以及轻型 155mm火炮 M777 等[2]。。。。。。。 随着科学手艺的生长，，，，，，，武器装备对高性能及轻量化水平的要求日益增高。。。。。。。 但钛合金普遍保存硬度低、 耐磨性差等问题限制了其在军事运动中的应用[3-5]。。。。。。。因此，，，，，，，开发设计合理的改性手艺提升钛合金的性能，，，，，，，对拓展其应用价值具有主要意义。。。。。。。

由于钛合金硬度低、耐磨性，，，，，，，学者对钛合金外貌处置惩罚的研究集中在渗氮手艺上[6-11]。。。。。。。 李永康等[7]通过探讨差别温度下 TC4 钛合金离子渗氮层，，，，，，，差别温度下 TC4 钛合金渗层主要都由 TiN、Ti2N 相组成，，，，，，，其合金试样硬度和耐侵蚀性都获得提高，，，，，，，渗层随着渗氮温度的升高而增厚。。。。。。。 Yang 等[8]接纳电子熔炼手艺(electronbeammelting,EBM)对 Ti6Al4V 钛合金举行等离子渗氮处置惩罚，，，，，，， 乐成制备获得 PN-EBM 钛合金试样，，，，，，，且 PN-EBM 钛合金在自然海水中的耐侵蚀性显著优于电子束钛合金。。。。。。。 闫计文[9]接纳空心阴极等离子体手艺 SLM-TC4 钛合金举行外貌渗氧处置惩罚，，，，，，，将研究效果与测试效果举行相互验证，，，，，，，渗氮处置惩罚后获得试样电化学性能摩擦性能都获得提高，，，，，，，渗氧处置惩罚后的试样的抗侵蚀性能优于渗氮试样。。。。。。。 吴国龙等[10]在差别的氮气气氛下激光选区熔化成形 TC4合金，，，，，，，不但实现了 TC4 钛合金的耐磨性能提升，，，，，，，并且有用提高了高耐磨性能钛合金的制备效率。。。。。。。 高鸿等[11]研究了高频电源与活性屏离子渗氮对外貌纳米TC4 钛合金渗氮层结协力的影响，，，，，，，发明高频电源抑制了古板直流电源渗氮历程中的打弧征象并缓解渗氮层内部的热应力群集，，，，，，，提高了渗氮层的外貌性能，，，，，，，对渗氮层载荷遭受力和结协力有一定的提升作用。。。。。。。 接纳高频电源与活性屏组合工艺，，，，，，，优化后渗氮试样的渗氮动力学条件更好，，，，，，，Ti2N 层厚度显著增添，，，，，，，提高了基体中氮扩散层的性能。。。。。。。 同时，，，，，，，Ti2N 厚度的增添可以减缓 TiN 层与基体的因素与性能的突变，，，，，，，从而提升渗氮层与基体的结协力。。。。。。。

本文接纳离子渗氮手艺，，，，，，，开展 TC4 钛合金的外貌改性研究，，，，，，，研究 TC4 钛合金试样在差别渗氮面上经由离子渗氮处置惩罚后试样外貌的结构、组织和性能转变。。。。。。。

1、实验质料与要领

1.1 质料制备

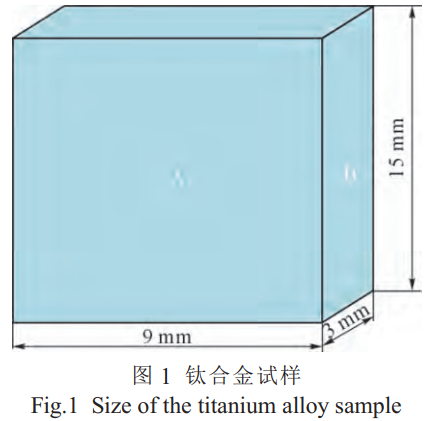

实验选用的质料为退火态 TC4 钛合金，，，，，，，其化学因素如表 1 所示。。。。。。。 如图 1 所示试样尺寸为 9mm×3mm×15mm，，，，，，，外貌无氧化、无锈蚀、无裂纹、无划伤等缺陷。。。。。。。

表 1 TC4 钛合金的化学因素（质量分数，，，，，，，%）

选取 TC4 钛合金试样两个外貌，，，，，，，划分是平面偏向的 A 外貌与厚度偏向的 B 外貌(以下简称 A、B面)。。。。。。。 用 1000、1500、2000、2500 和 3000 号砂纸打磨至外貌平滑，，，，，，，用超声波洗濯机洗濯 10min 后，，，，，，，再用MP-1B 研磨抛光机加 W2.5 金刚石研磨膏抛光。。。。。。。 随后将试样放入多功效离子化学热处置惩罚炉中，，，，，，， 将炉内真空度至 10~20Pa，，，，，，，调理事情电压为 900V，，，，，，，占空比为 14.4%~16.2%，，，，，，，随后翻开氨气瓶，，，，，，，调理流量计使气压维持在 200Pa，，，，，，，在 450 ℃温度下渗氮 8h。。。。。。。

1.2 表征要领

将渗氮处置惩罚后的 TC4 钛合金试样用 D8-ADVANCE型号的 X 射线衍射仪对经渗氮处置惩罚的钛合金举行物相剖析(侵蚀液：50mL 去离子水 +1.5mL 氢氟酸 +2.5mL 硝酸溶液，，，，，，，蚀刻 10s)；；；；；用 QuantaFEG450 型 FEG(FE-SEM)的电子显微镜对离子渗氮后的试样举行微观组织形貌剖析；；；；；接纳维氏 HT-1000 显微硬度机对样品举行硬度测试，，，，，，，试验力 300g，，，，，，，负荷坚持时间 10s。。。。。。。

2、实验效果及讨论

2.1 外貌形貌剖析

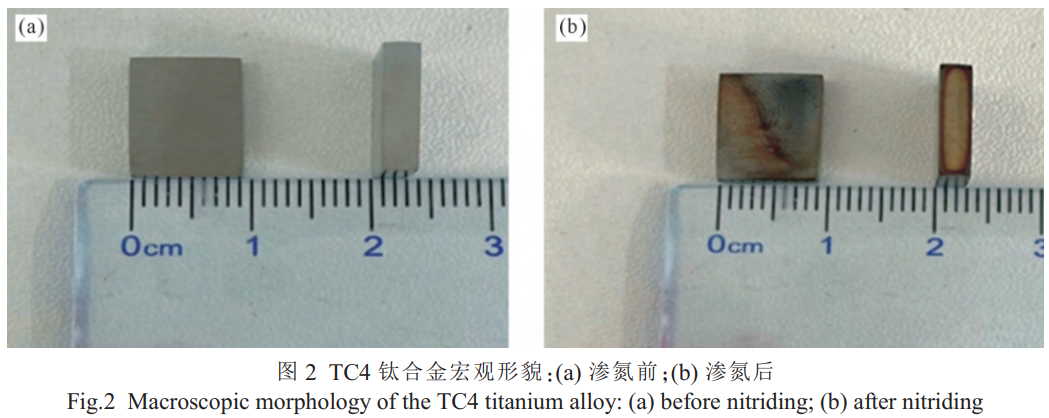

图2 展示了 TC4 钛合金在平面和厚度两个偏向上渗氮前后的样品宏观形貌特征。。。。。。。 其中未举行渗氮处置惩罚的 TC4 钛合金试样外貌泛起出带有金属光泽的银灰色，，，，，，，经离子渗氮处置惩罚后的 TC4 钛合金试样外貌泛起出金黄色，，，，，，， 该颜色的形成可能因其外貌形成一层一连且相对较薄的硬质氮化物薄膜中含有TiN，，，，，，，金黄色是 TiN 所特有的颜色[3]。。。。。。。 与 TC4 钛合金的通例渗氮工艺相比，，，，，，， 接纳离子渗氮工艺制备的钛合金渗氮层匀称性更优，，，，，，， 且未泛起通例渗氮历程中常见的边沿效应[12-13]。。。。。。。

2.2 渗氮层的物相剖析

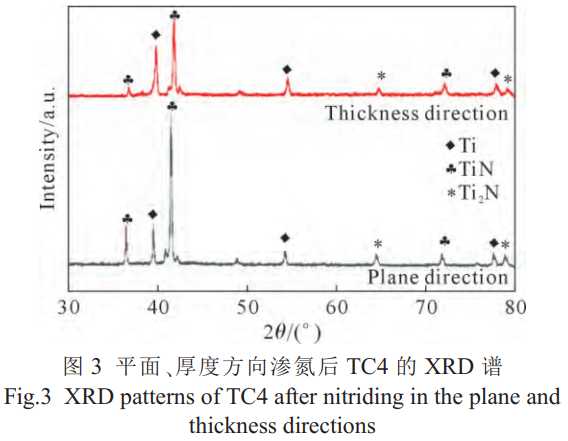

图 3 为 TC4 钛合金经差别偏向(平面偏向和厚度偏向)渗氮处置惩罚后的 XRD 图谱，，，，，，，效果批注，，，，，，，TC4 钛合金经离子渗氮处置惩罚后，，，，，，， 在平面和厚度偏向上均泛起了 TiN 和 Ti2N 相。。。。。。。 在平面偏向上，，，，，，，Ti、TiN 和 Ti2N的衍射峰都较量显着且强度较高，，，，，，，这批注钛合金的外貌 A 经由离子渗氮处置惩罚后，，，，，，， 形成了较为显着的TiN 和 Ti2N 相，，，，，，，且这些相的晶体结构较为完整和有序。。。。。。。 在厚度偏向上，，，，，，，虽然也能视察到 Ti、TiN 和 Ti2N的衍射峰，，，，，，，但强度相对较低。。。。。。。 这说明在厚度偏向上，，，，，，，B 面只管也形成了这些相，，，，，，， 但由于渗氮历程中的某些因素如扩散速率、应力漫衍等，，，，，，，导致这些相的生长不如平面偏向上完整和有序，，，，，，，晶体结构保存更多的缺陷或不匀称。。。。。。。 同时衍射峰强度差别主要与离子渗氮历程中的扩散机制、应力漫衍等因素有关[1,14-18]。。。。。。。

2.3 渗氮层的显微结构剖析

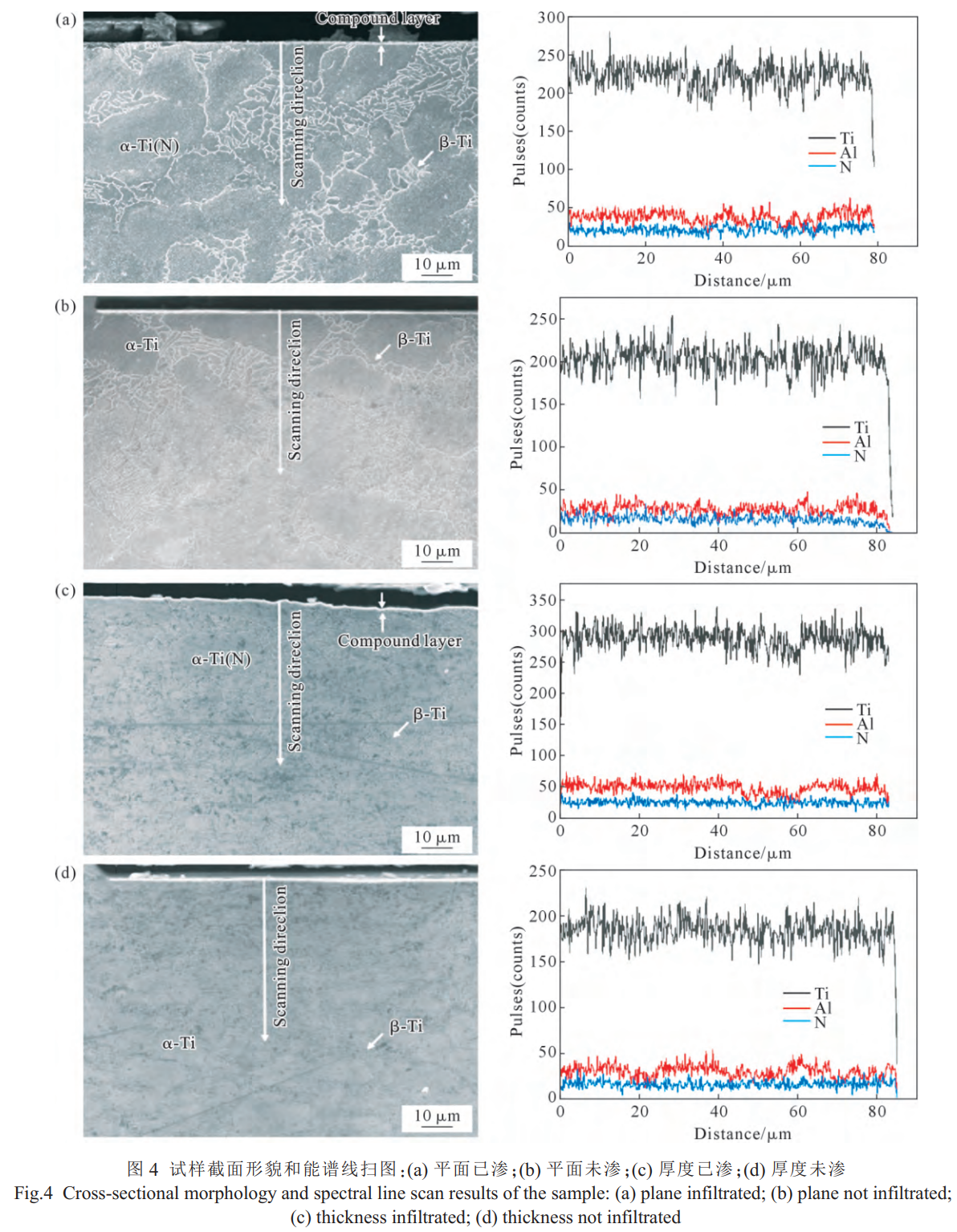

图 4 为 TC4 钛合金试样渗氮前后的截面形貌和能谱线扫图。。。。。。。 图中 A1 体现 TC4 钛合金试样已在平面 A 上举行渗氮处置惩罚；；；；；A2 体现 TC4 钛合金试样在平面 A 上没有举行渗氮处置惩罚；；；；；B1 体现 TC4 钛合金试样已在外貌 B 上举行渗氮处置惩罚；；；；；B2 体现 TC4钛合金试样在外貌 B 上未举行渗氮处置惩罚。。。。。。。 在未渗氮试样的截面形貌图(图 4b 和 d)中，，，，，，，其显微组织由等轴 α-Ti(图中可见较暗区域)和残留 β-Ti 晶粒(图中可见的较亮区域) 组成。。。。。。。 在渗氮试样的截面形貌图(图 4a 和 c)中，，，，，，，渗氮层的组织主要由 α-Ti(N）和β-Ti晶粒组成的氮固溶体，，，，，，，但在样品外貌稍亮的区域可能保存 Ti2N 组成的脆性层，，，，，，，这一征象主要归因于较低工艺温度下形成的致密匀称组织，，，，，，，低温条件下主要天生高硬度的 TiN 相，，，，，，， 可显著提高渗氮层硬度，，，，，，，该结论与宏观形貌视察效果一致。。。。。。。在渗氮历程中，，，，，，，氮原子从气相扩散到固相，，，，，，， 在外貌爆发了一个致密的氮化物层[19]。。。。。。。 这层致密的氮化物层组成了氮原子进一步扩散的能垒，，，，，，， 需战胜特定能量势垒才华继续渗入。。。。。。。 其匀称致密的组织与清晰界面，，，，，，，在包管钛合金外貌性能提升的同时，，，，，，，有用维持了基体韧性等性能，，，，，，，进而规避渗氮处置惩罚可能引发的脆化危害[20-26]。。。。。。。

2.4 硬度剖析

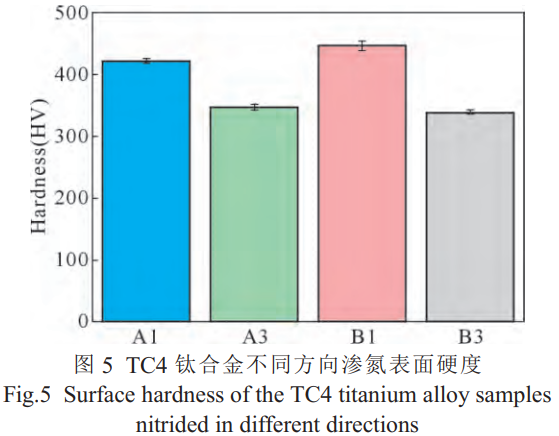

图 5 是 TC4 钛合金渗氮前后划分在平面、厚度两个差别偏向上的外貌硬度，，，，，，，其中 A1 体现 TC4 钛合金试样已在平面偏向上举行渗氮处置惩罚；；；；；A2 体现 TC4 钛合金试样在平面偏向上未举行渗氮处置惩罚；；；；；B1 体现 TC4钛合金试样已在厚度偏向上举行渗氮处置惩罚；；；；；B2 体现TC4 钛合金试样在厚度偏向上未举行渗氮处置惩罚。。。。。。。 效果批注，，，，，，，在平面偏向上，，，，，，，未经渗氮处置惩罚的 TC4 钛合金试样的平均硬度 348.76HV，，，，，，， 渗氮处置惩罚后平均硬度421.15HV，，，，，，，较基体硬度提升 20.76%；；；；；厚度偏向上，，，，，，，渗氮后平均硬度 441.04HV，，，，，，，较基体硬度提升了 29.10%。。。。。。。显然可见经由渗氮处置惩罚后 TC4 钛合金在平面和硬度偏向上的硬度都获得了提高，，，，，，， 且在厚度偏向上的硬度提升效果更为显著，，，，，，，相关硬度数据详见表 2。。。。。。。

表 2 TC4 钛合金差别偏向渗氮前后外貌硬度

据相关研究显示[27-28]，，，，，，，钛合金 TC4 的外貌硬度显著提高，，，，，，， 这可能归因于温度对氮原子扩散行为的增进作用以及氮化物层的形成，，，，，，，离子渗氮历程中，，，，，，，氮原子会在质料外貌形成具有较高的硬度的氮化物层，，，，，，，有用地提高了钛合金外貌的硬度。。。。。。。经低温渗氮处置惩罚后，，，，，，，TC4 钛合金外貌形成了由 TiN 和 Ti2N 组成的氮化物层，，，，，，，钛的氮化物具有极高的硬度，，，，，，，同时氮化物层较为致密，，，，，，， 其在钛合金外貌的形成与积累使得外貌硬度的提升。。。。。。。

3、结论

(1)TC4 在离子渗氮后，，，，，，，在平面和厚度偏向上均形成了 TiN 和 Ti2N 相，，，，，，，渗氮处置惩罚后在钛合金外貌天生了氮化层。。。。。。。 在平面偏向上，，，，，，，Ti、TiN 和 Ti2N 的衍射峰显着且强度较高，，，，，，，晶体结构较为完整有序；；；；；而在平面偏向上渗氮效果不如厚度偏向上显著。。。。。。。

(2)渗氮层结构麋集且匀称，，，，，，，其与基体之间的界面清晰平滑，，，，，，，无显着缺陷。。。。。。。氮化物颗粒匀称漫衍在基体内，，，，，，，增强了氮化层硬度，，，，，，，与未渗氮的钛合金相比，，，，，，，硬度显著提高，，，，，，，能有用增强耐磨性，，，，，，，同时包管了

基体的韧性等性能不受损，，，，，，，阻止因渗氮导致脆性增添。。。。。。。

(3)TC4钛合金经离子渗氮处置惩罚后，，，，，，，在平面与厚度两个偏向上的外貌硬度都获得提升，，，，，，，在平面偏向上渗氮处置惩罚后平均硬度可抵达421.154HV，，，，，，，比基体硬度提高了72.392HV，，，，，，，厚度偏向上渗氮后平均硬度抵达441.039HV，，，，，，，比基体硬度提高了99.422HV。。。。。。。在厚度偏向上的硬度提升效果更为显著。。。。。。。

参考文献：

[1] 杨闯，，，，，，，刘静，，，，，，，马亚芹，，，，，，，洪流，，，，，，，王华. TC4 钛合金外貌低压渗氮层的 显微组织与耐磨性能[J]. 机械工程质料，，，，，，，2016, 40(6): 98-101. YANG C, LIU J, MA Y Q, HONG L, WANG H. Microstructure and wear resistance of low pressure nitrided layer on TC4 titanium alloy surface[J]. Materials for Mechanical Engineering, 2016, 40(6): 98-101.

[2] 杜树芳. 离子渗氮手艺的生长[J]. 热处置惩罚，，，，，，，2018, 33(4): 55-59.

DUSF.Development of plasma nitriding technology[J]. Heat Treatment, 2018, 33(4): 55-59.

[3] 朱全意，，，，，，，李双喜，，，，，，，赵少甫，，，，，，，孙启峰. 离子渗氮手艺在工程应用中的研究希望[J]. 热加工工艺，，，，，，，2019, 48(10): 35-38.

ZHU Q Y, LI S X, ZHAO S F, SUN Q F. Research progress of ion nitriding technology in engineering applications[J]. Hot Processing Technology, 2019, 48(10): 35-38.

[4] 陈京生，，，，，，，孙葆森，，，，，，，安康. 钛合金在武器装惫亓应用[J]. 武器装备工程学报，，，，，，，2020, 41(12): 14-20.

CHEN J S, SUN B S, AN K. Titanium alloys for ordnance equipment  applications[J]. Journal of Ordnance Equipment Engineering,2020, 41(12): 14-20.

[5] 郜峥. 高强度装甲防护钢板 AP500 组织性能控制与应用[D]. 沈阳：东北大学，，，，，，，2020.

GAO Z. Microstructure control and application of high strength armor protective steel plate AP500[D]. Shenyang: Northeastern University, 2020.

[6] 李聪，，，，，，，莫帆，，，，，，，肖辉，，，，，，，陈汪林. 钛合金的渗氮工艺及机理研究希望[J]. 外貌手艺，，，，，，，2024, 53(19): 14-26.

LI C, MO F, XIAO H, CHEN W L. Research progress on nitridingtechnology and mechanism of titanium alloys[J]. Surface Technology, 2024, 53(19): 14-26.

[7] 李永康，，，，，，，赵亚晴，，，，，，，邵明昊，，，，，，，赵福帅，，，，，，，王政伟，，，，，，，毕永洁，，，，，，，董永康，，，，，，，姜晓雪，，，，，，，李杨. TC4 钛合金离子渗氮层的微观结构和性能[J]. 热处置惩罚，，，，，，，2021, 36(5): 23-27.

LI Y K, ZHAO Y Q, SHAO M H, ZHAO F S, WANG Z W, BI Y J,DONG Y K, JIANG X X, LI Y. Microstructure and property of ionnitrided layer in TC4 titanium alloy[J]. Heat Treatment, 2021, 36(5): 23-27.

[8] LI Y, ZHOU Z L, YI X N, YAN J W, XIU J J, FANG D Z, SHAOM H, REN P, HE Y Y, QIU J X. Improved seawater corrosion resistance of electron beam melting Ti6Al4V titanium alloy by plasma nitriding[J]. Vacuum, 2023, 216: 112463.

[9] 闫计文. TC4 钛合金空心阴极离子渗氮渗氧与摩擦、 侵蚀性能研究[D]. 烟台：烟台大学，，，，，，，2024.

YAN J W. Study on the friction and corrosion properties of TC4 titanium alloy treated by plasma nitriding and oxidizing[D]. Yantai:Yantai University, 2024.

[10] 吴国龙，，，，，，，王杰，，，，，，，张天亮，，，，，，，王晔，，，，，，，张群莉，，，，，，，姚建华. 含氮气氛下激光选 区 熔 化 TC4 组 织 与 性 能 研 究[J]. 中 国 激 光 ，，，，，，，2025, 52 (12):198-208.

WU G L, WANG J, ZHANG T L, WANG Y, ZHANG Q L, YAO JH. Study on microstructure and properties of TC4 by selectivelaser melting under nitrogen-containing atmosphere [J]. Chinese Journal of Lasers, 2025, 52(12): 198-208.

[11] 高鸿，，，，，，，文凯，，，，，，，张乘玮，，，，，，，高岩. 高频电源与活性屏离子渗氮对外貌纳米化 TC4 钛合金渗氮层结协力的影响[J]. 外貌手艺，，，，，，，2024, 53(17): 157-169.

GAO H, WEN K, ZHANG C W, GAO Y. Effect of high frequency power supply and active screen plasma nitriding on the adhesion of surface nano-sized TC4 titanium alloy nitriding layer [J]. Surface Technology, 2024, 53(17): 157-169.

[12] 李杨，，，，，，，何永勇，，，，，，，朱宜杰，，，，，，，邱剑勋，，，，，，，修俊杰. 2Cr13 马氏体不锈钢活性屏离子渗氮手艺[J]. 金属热处置惩罚，，，，，，，2017, 42(5): 163-167.

LI Y, HE Y Y, ZHU Y J, QIU J X, XIU J J. Active screen plasma nitriding of 2Cr13 martensitic stainless steel[J]. Heat Treatment of Metals, 2017, 42(5): 163-167.

[13] 王亮，，，，，，，杨闯，，，，，，，杨玲，，，，，，，段志光，，，，，，，杨易鑫. 低压真空渗氮处置惩罚 TC4 钛合金的侵蚀性能研究[J]. 铸造手艺，，，，，，，2014, 35(3): 503-505.

WANG L, YANG C, YANG L, DUAN Z G, YANG Y X. Corrosion  performance of TC4 titanium alloy nitrided in low pressure vacuum[J]. Foundry Technology, 2014, 35(3): 503-505.

[14] 王琳，，，，，，，孙枫，，，，，，，王赟，，，，，，，佟小军. TC4 钛合金的离子渗氮工艺[J]. 金属热处置惩罚，，，，，，，2018, 43(9): 171-175.

WANG L, SUN F, WANG Y, TONG X J. Plasma nitriding of TC4 titanium alloy[J]. Heat Treatment of Metals. 2018, 43(9): 171-175.

[15] QAZI J I, RACK H J, MARQUARDT B. High-strength metastable beta-titanium alloys forbiomedical applications[J]. JOM, 2004, 56:49-51.

[16] 贺瑞军，，，，，，，孙枫，，，，，，，王琳，，，，，，，佟小军. 钛合金离子渗氮后的组织及耐磨性能[J]. 金属热处置惩罚，，，，，，，2016, 41(4): 25-29.

HE R J, SUN F, WANG L, TONG X J. Microstructure and wear resistance of ion-nitrided titanium alloy[J]. Heat Treatment of Metals, 2016, 41(4): 25-29.

[17] 成亦飞，，，，，，，王琳，，，，，，，贺瑞军，，，，，，，王赟. 钛合金离子渗氮层的摩擦磨损行为[J]. 金属热处置惩罚，，，，，，，2019, 44(10): 170-172.

CHENG Y F, WANG L, HE R J, WANG Y. Friction and wear behavior of titanium plasma nitrided layer[J]. Heat Treatment of Metals, 2019, 44(10): 170-172.

[18] 李景阳，，，，，，，王文波，，，，，，，秦林，，，，，，，贺龙宾，，，，，，，剌玲敏，，，，，，，张建林，，，，，，，段星路. TD3 钛合金离子渗氮层的摩擦磨损性能[J]. 金属热处置惩罚，，，，，，，2021, 46(9):258-261.

LI J Y, WANG W B, QIN L, HE L B, LA L M, ZHANG J L, DUAN X L. Friction and wear properties of nitrided layer of TD3 titanium  alloy[J]. Heat Treatment of Metals, 2021, 46(9): 258-261.

[19] BATORY D, SZYMANSKI W, PANJAN M, ZABEIDA O, KLEMBERG-SAPIEHA J E. Plasma nitriding of Ti6Al4V alloy for improved  water erosion resistance[J]. Wear, 2017, 374-375: 120-127.

[20] 李子哲，，，，，，，袁兴栋，，，，，，，方同辉，，，，，，，姜文韬，，，，，，，王学刚. 纳米化诱导 TC4 合金外貌低温等离子渗氮研究[J]. 山东修建大学学报，，，，，，，2023, 38(5):98-104.

LI Z Z, YUAN X D, FANG T H, JIANG W T, WANG X G. Study on surface low temperature plasma nitriding of TC4 alloy induced by nanocrystallization[J]. Journal of Shandong Jianzhu University,2023, 38(5): 98-104.

[21] 彭旭，，，，，，，刘静，，，，，，，张纯，，，，，，，潘大超，，，，，，，李坤茂. TC4 钛合金负压真空脉冲渗氮层的组织与性能[J]. 质料热处置惩罚学，，，，，，，2017, 38(1): 146-151.

PENG X, LIU J, ZHANG C, PAN D C, LI K M. Microstructure and properties of negative pressure pulse vacuum nitriding layer of TC4 titanium alloy[J]. Transactions of Materials and Heat Treatment, 2017, 38(1): 146-151．

[22] 朱小硕. 冷变形 Ti6Al4V 合金低温渗氮实时效组织演变研究[D]. 哈尔滨：哈尔滨工程大学，，，，，，，2017.

ZHU X S. Effects of deformation to microstruction of low temperature nitriding and aging of Ti6Al4V alloy[D]. Harbin: Harbin Engineering University, 2017.

[23] 王一龙，，，，，，，俞伟元，，，，，，，尚凯. TC4 外貌激光渗氮研究[J]. 真空与低温，，，，，，，2015, 21(3): 173-176, 180.

WANG Y L, YU W Y, SHANG K W. Studies on laser gas nitriding the surface of titanium TC4[J]. Vacuum and Cryogenics, 2015,21(3): 173-176, 180.

[24] 闫峰. 变形 TC4 合金 500℃等离子渗氮实时效研究[D]. 哈尔滨：哈尔滨工程大学，，，，，，，2016.

YAN F. Study on microstructure and wear properties of the deformed TC4 alloy treated by 500 ℃ plasma nitriding and ageing[D]. Harbin: Harbin Engineering University, 2016.

[25] 蒋泽儒，，，，，，，杨闯，，，，，，，谢敏娣，，，，，，，朱黄晓舟，，，，，，，袁宗军. TC4 钛合金低压渗氮研究[J]. 现代机械，，，，，，，2015(2): 81-84.

JIANG Z R, YANG C, XIE M D, ZHU H X Z, YUAN Z J. Study on low pressure nitriding of TC4 titanium alloy[J]. Metal Materials,  2015(2): 81-84.

[26] GVOZDEVA O N, SHALIN A V, STEPUSHIN A S, OVCHINNIKOV A V. Influence of concentration-time parameters on nitride  coatings formation on VT6 titanium alloy and their stability during subsequent treatment[J]. IOP Conference Series: Materials Science and Engineering, 2020, 971(5): 052016.

[27] 胡鹏飞，，，，，，，李洪涛. N2 流量对 TiN 镀层组织结构与力学性能的影响[J]. 热加工工艺，，，，，，，2020, 49(16): 102-105, 108.

HU P F, LI H T. Influence of N2 flow rate on microstructure and mechanical properties of TiN coatings[J]. Hot Working Technology, 2020, 49(16): 102-105, 108.

[28] ZHU X S, FU Y D, LI Z F, LENG K. Wear resistance of TC4 by deformation accelerated plasma nitriding at 400 ℃[J]. Journal of Central South University, 2016, 23: 2771-2776.

（注，，，，，，，原文问题：武器用TC4钛合金装甲板外貌改性工艺研究）

相关链接
