钛及钛合金具有拥有优异的耐侵蚀性能、密度小、比强度高、高温性能好等一系列优点，，，，，，，，是新兴的结构质料和功效质料，，，，，，，，现在普遍应用在航空航天、石油化工、造船、汽车、医药等部分在钛合金通例产品类型中，，，，，，，，板材是用量最大的一种，，，，，，，，已占到钛材市场的56%左右。。。。。在对板材的要求方面，，，，，，，，要求化学因素稳固、无偏析，，，，，，，，组织细化、匀称，，，，，，，，性能稳固，，，，，，，，外貌光洁、雅观、无缺陷等。。。。。占钛合金板材半壁山河的冷轧板，，，，，，，，其最主要的质量问题是外貌缺陷。。。。。

由于冷轧钛板的冶金生产流程长、规格薄！！！！，，，，，，，，因此容易泛起诸如线状缺陷、孔洞、夹杂、翘皮、气泡等缺陷。。。。。统计发明，，，，，，，，外貌缺陷主要有金属与非金属压入物类、孔洞类、机械损伤类、外貌裂纹类、油污类和起皮类等。。。。。因此有须要对冷轧板材的外貌缺陷形成缘故原由举行剖析，，，，，，，，进而找出响应的预防要领，，，，，，，，镌汰或消除外貌缺陷，，，，，，，，提高冷轧板产品质量。。。。。

1、常见的缺陷及形成缘故原由

1.1 夹杂类缺陷

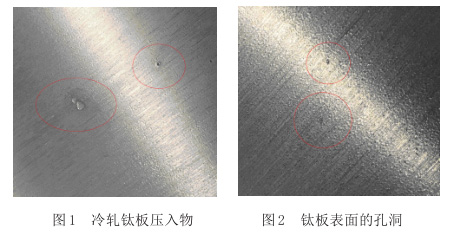

关于冷轧钛板来说，，，，，，，，最容易泛起的压入物问题如图1。。。。。钛板边部毛刺和外貌异物被压入产品外貌，，，，，，，，冷轧板在生产历程中若是差池异物举行处置惩罚，，，，，，，，或造成质量问题，，，，，，，，使冷轧板的性能下降。。。。。

还会导致外观不切合标准，，，，，，，，异物的压入会是颜色不匀称，，，，，，，，在目今高标准精度要求的条件下，，，，，，，，生产出来的产品是无法抵达此标准的。。。。。因此实时扫除板坯边部毛刺和外貌异物，，，，，，，，搞好文明生产。。。。。

1.2 坑洞类外貌缺陷

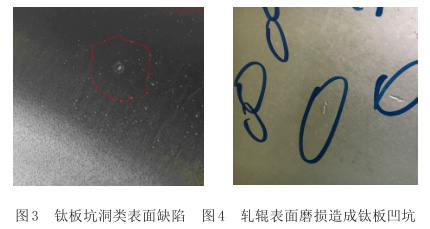

坑洞是薄材钛板中常见的一种外貌缺陷。。。。。钛板外貌的孔洞图2图3，，，，，，，，大部分冷轧轧制后才华形成孔洞，，，，，，，，一小部分热轧外貌即已形成孔洞。。。。。在凹坑缺陷中，，，，，，，，一样平常可见异常组织，，，，，，，，也有泛起夹杂物的情形。。。。。酸洗时氧化皮没有扫除清洁，，，，，，，，或轧制情形不清洁，，，，，，，，污物沾附外貌，，，，，，，，或轧辊未实时磨削，，，，，，，，在轧制时就会被压入薄板坯形成缺陷。。。。。凹坑缺陷泛起在板材轧制面之一的局部区域，，，，，，，，有时1个钛板板材有1~2处肉眼可见的缺陷，，，，，，，，严重时可达5~6处。。。。。缺外貌陷区有麋集凹坑，，，，，，，，呈蜂窝状，，，，，，，，已失去原有的金属光泽。。。。。

1.3 机械性损伤缺陷

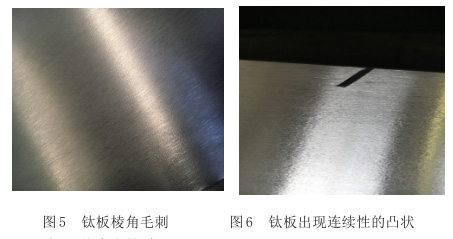

划伤、辊痕、压折是较量常见的机械性损伤缺陷，，，，，，，，外观体现为压痕、划伤，，，，，，，，其形态各异，，，，，，，，尺寸巨细纷歧。。。。；；；；；；；；说谋⑹堑及濉⒐醯酪约肮ぞ卟磺褰啵，，，，，，有棱角毛刺等(如图5)，，，，，，，，轧制时划伤外貌。。。。；；；；；；；；说奈侍馊羰遣蛔邢讣觳椋，，，，，，在后续的生产中对零件的冲压会造成开裂，，，，，，，，若是是划伤面积大且深度较量深，，，，，，，，会直接导致零件的报废。。。。。如辊痕的泛起或导致钛板泛起一连性的凸状，，，，，，，，尚有折叠的凹痕都是会造成钛板的质量泛起问题，，，，，，，，（如图6）。。。。。以上问题的泛起是与轧辊外貌的磨损有关系，，，，，，，，磨损严重、板角被压都会造成轧辊泛起凹坑，，，，，，，，如图4）。。。。。

1.4?外貌裂纹类缺陷

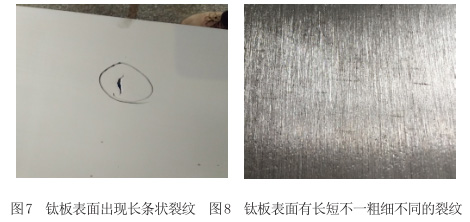

外貌裂纹缺陷钛板中常见的一种外貌缺陷，，，，，，，，主要是由于来料裂边未除净，，，，，，，，轧制时爆发扩展。。。。。裂纹沿轧制偏向漫衍较为麋集，，，，，，，，但不一连，，，，，，，，其形态体现为是非纷歧，，，，，，，，粗细差别的长条状裂纹（如图7图8）。。。。。冷轧加工率过大，，，，，，，，轧制时边部被拉裂。。。。。钛板在退火时不匀称，，，，，，，，容易造成不匀称的外貌变形，，，，，，，，随着这种变形在同志次中的累积最终会导致了边裂的爆发。。。。。轧辊曲线设置不对理，，，，，，，，也可引起边裂。。。。。

对来料举行检查，，，，，，，，泛起裂边的质料要实时扫除清洁，，，，，，，，在举行轧制历程中心，，，，，，，，要调解好规程，，，，，，，，掌握好轧辊曲线，，，，，，，，在退火上要对工艺举行一直的刷新。。。。。严酷把控原质料的质量问题，，，，，，，，关于选用的质料要包管其合金质量，，，，，，，，在举行退火完成后举行碱酸洗时，，，，，，，，要包管足够的时间，，，，，，，，尚有对外貌泛起的孔洞等质量问题要举行实时的扫除，，，，，，，，包管清洁无质量缺陷。。。。。

1.5?外貌起皮类缺陷

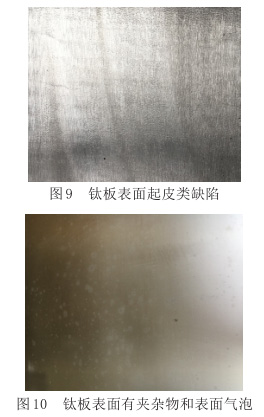

外貌起皮类缺陷爆发的主要缘故原由是钛板外貌受到了夹杂物和外貌气泡的影响。。。。。道次加工率小！！！！，，，，，，，，轧制道次过多，，，，，，，，钛板轧制的历程中，，，，，，，，经由压相助用，，，，，，，，最后形成了外貌起皮类缺陷。。。。。（如图9图10）。。。。。

1.6?外貌粗晶和条状组织

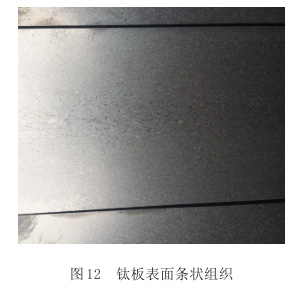

外貌粗精和条状组织的泛起泛起是由于挤压和铸造所造成的，，，，，，，，合金板坯在加工是没有能够抵达加工率，，，，，，，，在退火时的再结晶没有充分形成，，，，，，，，以是导致轧时泛起此类问题（如图11图12）。。。。。解决此问题的要领记一下包管退火温度抵达要求，，，，，，，，在举行开坯时要就要包管合金板坯足够的变形，，，，，，，，让在结晶举行的更充分。。。。。

2、避免外貌缺陷的有用控制步伐

2.1 优化熔炼、强化装备治理

冷轧钛板的历程中，，，，，，，，工艺参数是很是主要的，，，，，，，，以是要对参数举行优化，，，，，，，，让质料组织能够越发具有匀称性，，，，，，，，对功率密度也要举行严酷的控制，，，，，，，，让钛熔体在炉床的时间抵达标准，，，，，，，，从而包管合金元素能够越发匀称话，，，，，，，，杜绝泛起偏析问题。。。。。

稍细小面积压痕可对事情辊举行实时修磨，，，，，，，，严重压痕替换事情辊。。。。。凭证轧制规格转变实时举行轧辊的调配，，，，，，，，改善轧辊冷却，，，，，，，，降低钛板的变形不均。。。。。①勤视察、勤换辊，，，，，，，，如压下无力，，，，，，，，轧辊直径小、磨损不均时，，，，，，，，应实时换辊 ；；；；；；；；②认真验收来料，，，，，，，，严酷执行中心坯标准，，，，，，，，如发明来料横向板差大、“山＂形铁等缺陷，，，，，，，，应实时分选并单独组织生产 ；；；；；；；；③只管用清洁的机械油作润滑剂，，，，，，，，如轧辊温度过高，，，，，，，，也可以油、水混淆轧制，，，，，，，，但要避免板温顺辊温不均 ；；；；；；；；④将事情辊轴承箱两侧加厚，，，，，，，，增添滑板厚度，，，，，，，，避免串动 ；；；；；；；；⑤合理分派压下(按压下量随道次逐渐减小的原则)，，，，，，，，使其匀称变形。。。。。以上步伐基本上解决了纯钛冷轧板的板形问题。。。。。

2.2 增强坯料的治理

严酷坯料质量检查，，，，，，，，确保热轧质料厚度精度，，，，，，，，对严重超厚或超薄部分应切除。。。。。缺陷实时整理，，，，，，，，缺乏格的坯料不投产 ；；；；；；；；控制轧制的抛出速率，，，，，，，，坚持适当的压下量，，，，，，，，使下应力与系统坚持一致。。。。。

2.3 增强工序间的治理

职员进入工序间需替换工服，，，，，，，，衣着劳保鞋，，，，，，，，佩带鞋套，，，，，，，，最洪流平坚持工序间的清洁整齐，，，，，，，，实时扫除工序间卫生，，，，，，，，生产前整理轧辊，，，，，，，，包管轧辊灼烁无缺陷。。。。。

2.4 实时整理油污，，，，，，，，避免斑迹缺陷

阻止机组漏油，，，，，，，，提高种种溶液质量（透平油、变压器油、轧制油、棉轩油、愿麻油、棕榈油）、阻止带料非正常；；；；；；；；，，，，，，可以有用的控制班迹缺陷。。。。。

碱酸洗不良泛起的缘故原由是许多种，，，，，，，，生产细节上泛起问题就会导致碱酸洗不良的泛起，，，，，，，，其主要分为酸洗不良和酸洗太过问题。。。。。这会对冷氧板的硬度和厚度再次影响，，，，，，，，解决酸洗不良问题主要是控制好冷轧板的质量和生产工艺，，，，，，，，不管是从规格照旧温度等都要包管合理，，，，，，，，必需严酷凭证工艺举行执行，，，，，，，，关于质料的质量要做好检查，，，，，，，，实时扫除杂志，，，，，，，，从而提高制品的质量。。。。。

参考文献

[1] 贾翃，，，，，，，，逮福生、郝斌.2018年中国钛工业生长报告，，，，，，，，钛工业希望，，，，，，，，2019，，，，，，，，36 （3）：42 ～ 47.

[2] 田俊冷轧板夹杂类外貌缺陷研究《武汉科技大学硕士论文》2009.05.05.

[3] 杜礼章工业纯钛板材生产工艺研究《特钢手艺》-2008-12-25.

相关链接
