航空航天手艺是高度综合的现代科学手艺，，，，，，，也是国家最高工业水平的体现之一。 。。 。。。。。航空航天器在运行历程中需战胜重力，，，，，，，且在高温、高速等重大情形中服役，，，，，，，因此，，，，，，，该领域部件的轻质化要求很是高。 。。 。。。。。钛合金具有高比强度、低密度的优点，，，，，，，可在室温到中高温情形服役，，，，，，，是航空航天零件应用的主要质料[1–2]。 。。 。。。。。飞机/直升机的种种框、梁、机翼壁板、桨毂等[3]，，，，，，，现役航空发念头的电扇/压气机转定子、压气机机匣、中介机匣等[4–5]，，，，，，，航天用容器[6]、承力结构、紧固件[7]等接纳钛合金质料制造，，，，，，，可谓应用普遍。 。。 。。。。。与此同时，，，，，，，相比结构钢或镍基高温合金，，，，，，，钛合金也保存硬度低、耐磨性差、高温氧化抗力差等问题，，，，，，，外貌应力集中敏劝化致的机械疲劳问题（后简称疲劳）也较突出。 。。 。。。。。综合来说，，，，，，，航空航天领域的钛合金零件长寿命高可靠服役需要战胜3大问题——磨损、侵蚀和疲劳。 。。 。。。。。
3大问题均为外貌工程问题。 。。 。。。。。为此，，，，，，，基于钛合金质料，，，，，，，海内外学术与工业领域开展了大宗外貌工程手艺的基础和应用研究，，，，，，，目的是提高钛合金质料及零件的耐磨性、抗氧化性和疲劳抗力，，，，，，，最终实现涂层在钛合金零件的可靠应用。 。。 。。。。。以下将分节对3大类航空航天钛合金外貌工程手艺研究希望举行逐一探讨。 。。 。。。。。现实上，，，，，，，钛合金还具备优异的生物相容性，，，，，，，被应用于医学植入物，，，，，，，这方面外貌工程手艺研究不在本研究讨论之列。 。。 。。。。。特殊地，，，，，，，航空发念头钛合金叶片/机匣定转子摩擦部位还可能涂覆封严涂层，，，，，，，以包管气流密闭性提高气动效率，，，，，，，这是发念头简单部位的使用需求，，，，，，，本研究不专门叙述。 。。 。。。。。
1、钛合金耐磨损涂层
钛合金硬度低、耐磨性较差是工业界共识，，，，，，，然而，，，，，，，为轻量化和耐室温侵蚀的需求，，，，，，，钛合金零件较多地应用于可能爆发摩擦磨损的情形下，，，，，，，较量典范的应用为钛合金升降架活塞杆[8]。 。。 。。。。。工业界接纳种种手段将硬质涂层镀覆在钛合金外貌，，，，，，，形成“硬壳软芯”结构，，，，，，，同时知足耐磨和受载的需求。 。。 。。。。。
1.1沉积、喷涂涂层

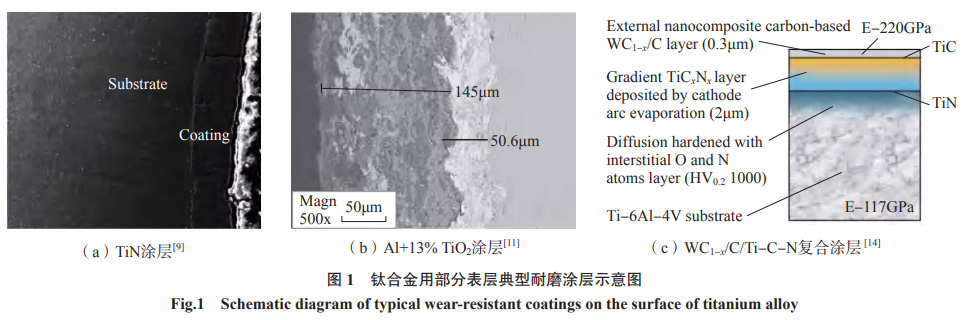

接纳物理要领在较软的钛合金外貌制备硬质涂层，，，，，，，是海内外工程界公认的耐磨要领。 。。 。。。。。Hong等[9]使用电火花沉积手艺在钛合金TC11外貌镀覆TiN涂层，，，，，，，通过厚度、TiN含量和逍遥率中剖析了工艺参数对涂层微观结构和耐磨性的影响，，，，，，，获得了优化沉积工艺和涂层磨损失效机制。 。。 。。。。。在TC4基体外貌，，，，，，，曹鑫等[10]接纳物理气相沉积的要领制备了TiN/Ti梯度涂层，，，，，，，剖析了梯度涂层结构在沙尘冲蚀损伤的影响，，，，，，，发明TiN∶Ti=1∶3时，，，，，，，实现强韧性匹配，，，，，，，耐冲蚀性能最佳。 。。 。。。。。Richard等[11]使用热喷涂法在钛合金外貌制备ZrO2–Al2O3–TiO2纳米陶瓷涂层，，，，，，，该涂层相比简单ZrO2涂层具有更佳的摩擦系数、耐磨性和耐蚀性。 。。 。。。。。在VT6钛合金外貌，，，，，，，Koshuro等[12]接纳等离子喷涂氧化铝团结后续微弧氧化要领制备金属氧化物涂层，，，，，，，硬度提高到1640HV。 。。 。。。。。Liu等[13]使用爆炸喷涂要领在Ti–Al–Zr合金外貌制备了HV1800（压头载荷5g）WC–Co涂层，，，，，，，在25~400℃的较宽温域提高了微动疲劳性能。 。。 。。。。。Pawlak等[14]使用反应电弧沉积制备Ti–C–N底层后使用磁控溅射制备WC–C面层，，，，，，，使得TC4钛合金耐磨性提高94%。 。。 。。。。。王俊等[15]接纳等离子喷涂在钛合金外貌制备氧化物涂层，，，，，，，接着接纳激光熔覆要领提高了氧化物涂层硬度。 。。 。。。。。部分涂层结构如图1所示[9，，，，，，，11，，，，，，，14]。 。。 。。。。。
1.2激光熔覆涂层

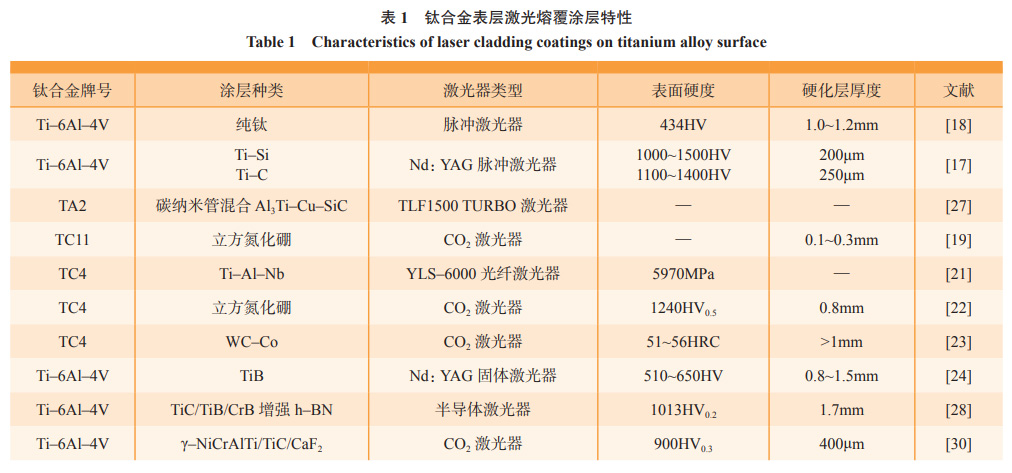

预涂粉末混淆干燥后举行激光熔覆的要领在钛合金外貌爆发硬质耐磨涂层，，，，，，，同样是海内外研究的热门。 。。 。。。。。Mohazzab[16]和Wu[17]等接纳激光外貌处置惩罚要领在纯钛或钛合金外貌制备了TiC和Ti–Si硬质层，，，，，，，硬度可抵达1000HV0.1以上，，，，，，，以提高硬度和耐磨性。 。。 。。。。。Wang等[18]在TC4合金外貌制备了耐磨性能更佳的细腻片层结构纯钛涂层，，，，，，，以为激光熔覆历程的细晶强化作用是提高耐磨性的主要缘故原由。 。。 。。。。。高霁[19]、Zhao[20]、戈晓岚[21]、蒋松林[22]、李春燕[23]、林沛玲[24]、刘丹[25]和刘庆辉[26]平划分在钛合金外貌制备CBN、Ti–O–N、Ti–Al–Nb、WC–Co、Ti–Si–C、Ti–B或多元素复合（如掺Ni）硬质耐磨层，，，，，，，以引入更高的显微硬度和摩擦磨损性能。 。。 。。。。。Ye[27]、任佳[28]和相占凤[29]等在粉末中划分加入碳纳米管和h–BN（六方氮化硼），，，，，，，在涂层中形成了软硬混淆的相结构，，，，，，，起到了优异的耐磨减磨性能。 。。 。。。。。以上研究中，，，，，，，部分接纳了脉冲能量较大的脉冲激光器（如Nb–YAG），，，，，，，有的接纳了一连的光纤激光器。 。。 。。。。。该类涂层的配合特点是具有熔覆区–团结区–热影响区–基体等多层过渡结构。 。。 。。。。。为剖析涂层种类带来的外貌硬度梯度差别，，，，，，，将部分文献报道的涂层特征列入表1[17–19，，，，，，，21–24，，，，，，，27–28，，，，，，，30]。 。。 。。。。。
1.3渗层与镀层
沈志超等[31]接纳无氰镀铜要领使钛合金TC4外貌摩擦系数由0.52降低到0.38。 。。 。。。。。田晓东等[32]使用辉光离子渗在TC4钛合金外貌形成MoS2–Mo渗层，，，，，，，表层减磨，，，，，，，次表层硬化，，，，，，，形成硬度梯度结构。 。。 。。。。。Zhao等[33]在激光选区熔化制造的钛合金零件外貌举行气体渗氮，，，，，，，使其纳米硬度从5.2GPa提高到13.3GPa，，，，，，，并降低了摩擦系数。 。。 。。。。。别的，，，，，，，有些研究接纳复合处置惩罚来提高钛合金耐微动磨损性能。 。。 。。。。。李瑞冬等[34]以为喷丸+CuNiIn涂层可以改善微动磨损性能。 。。 。。。。。刘道新等[35]接纳离子渗氮后喷丸的要领，，，，，，，更好地提高了TC4合金抗微动磨损和疲劳性能。 。。 。。。。。
1.4钛合金耐磨损涂层手艺展望
从以上文献剖析，，，，，，，耐磨涂层的生长保存以下几个趋势：（1）多元、多工艺复合处置惩罚，，，，，，，使用制备工艺特点，，，，，，，制造多元或多层复合结构，，，，，，，在包管涂层硬度的同时，，，，，，，增添韧性，，，，，，，实现强韧化匹配；；；；；；（2）增强涂层力学性能设计，，，，，，，通过盘算仿真手段，，，，，，，获得外载下内应力低、结协力好且结构可靠的耐磨涂层系统。 。。 。。。。。另外，，，，，，，工业界应在包管涂层结构剖析的基础上，，，，，，，增强涂层的模拟服役性能试验，，，，，，，在实践中获得真知，，，，，，，加速研究效果应用。 。。 。。。。。
2、钛合金抗氧化和阻燃涂层
在室温下，，，，，，，钛合金外貌可以形成致密的氧化膜，，，，，，，故具有优异的室温耐侵蚀性能。 。。 。。。。。部分航空航天器使用的钛合金零件需要在中温甚至高温下使用，，，，，，，而该条件下形成的氧化膜是多孔的TiO2，，，，，，，无法有用抵御氧原子向内扩散。 。。 。。。。。另一方面，，，，，，，钛合金的燃点低于熔点。 。。 。。。。。当航空发念头高速运动的钛合金零件因某些缘故原由（如变形、断裂等）爆发位移时，，，，，，，部件间相对运动（如转定子）高速摩擦生热可能点燃钛合金而爆发钛火事故，，，，，，，严重危及航空航天器清静使用。 。。 。。。。。因此，，，，，，，海内外起劲开展了钛合金抗氧化涂层和阻燃涂层的研制。 。。 。。。。。通过两类涂层改变钛合金外貌氧化和温升机制是一个可靠要领。 。。 。。。。。
2.1抗氧化涂层

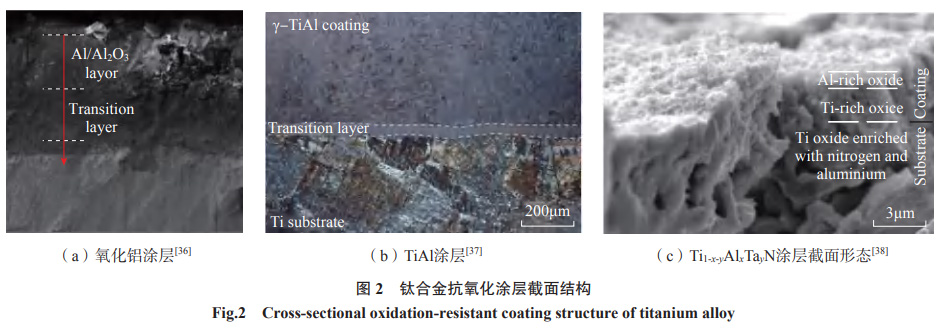

Du等[36]首先制备微弧氧化TiO2膜，，，，，，，接着接纳磁控溅射要领在膜外貌镀覆纯铝，，，，，，，最终使用蹊径式扩散热处置惩罚提高了上述两层的冶金团结；；；；；；该要领制备的复合涂层（主要因素α–Al2O3）具有优异的阻氧扩散能力，，，，，，，在973~1073K条件下显著降低了钛合金的氧化增重。 。。 。。。。。Maliutina等[37]接纳激光熔覆方法在TiAl合金外貌制备Ti48Al2Cr2Nb涂层，，，，，，，在700~900℃氧化历程中，，，，，，，其中Nb和Cr抑制了TiO2的生长，，，，，，，涂层外貌形成以Al2O3为主的多层氧化膜。 。。 。。。。。在工业纯钛外貌，，，，，，，Shugurov等[38]接纳直流磁控溅射制备了Ti1–x–yAlxTayN涂层，，，，，，，该涂层提高了850℃氧化抗力，，，，，，，但无法提高950℃氧化性能，，，，，，，随着Ta元素含量增添，，，，，，，950℃氧化性能逐渐变差。 。。 。。。。。Yin[39]的研究批注，，，，，，，LaB6的适度添加可以细化激光熔覆TiC+TiBx涂层，，，，，，，提高氧化性能。 。。 。。。。。Yu等[40]研究了差别MoO3含量的玻璃陶瓷涂层（硼铝硅酸盐微晶玻璃）在850~1050℃温度规模内沉积在TA2工业纯钛上的抗氧化行为，，，，，，，以为富Mo层起到优异抗氧化效果。 。。 。。。。。Zhang[41]、汝强[42]和陈倩[43]等接纳电弧镀或离子镀要领在钛合金外貌制备含铝涂层，，，，，，，单晓浩等[44]接纳激光熔覆制备Nb–Al–Ti涂层，，，，，，，使用Al2O3优异的阻氧扩散能力提高钛合金氧化抗力。 。。 。。。。。除了以上的涂层手艺外，，，，，，，外貌改性要领也应用于钛合金抗氧化。 。。 。。。。。Kanjer等[45]在纯钛外貌接纳WC珠、Al2O3珠和玻璃珠举行超声喷丸，，，，，，，降低了700℃/100h和3000h的氧化增重，，，，，，，以为喷丸样品形成的一连富氮层起到了阻氧扩散阻止剥落分层的作用；；；；；；He等[46]使用激光喷丸在Ti2AlNb外貌爆发细晶层和高位错密度，，，，，，，提高了720℃氧化性能。 。。 。。。。。部分涂层结构如图2所示[36–38]。 。。 。。。。。
2.2阻燃涂层
针对钛火问题，，，，，，，Anderson等[47]提出物理气相沉积Pt/Cu/Ni复合涂层，，，，，，，王长亮等[48]接纳热喷涂铝涂层，，，，，，，使用涂层元素优异的导热性阻止钛合金零件局部温升。 。。 。。。。。Freling[49]和Kosing[50]等提出接纳ZrO2涂层用于阻燃，，，，，，，则使用了ZrO2较低的热导率。 。。 。。。。。Li等[51]接纳Ti–Cr和Ti–Cu等多元金属涂层，，，，，，，通过涂层燃烧不敏感实现阻燃。 。。 。。。。。

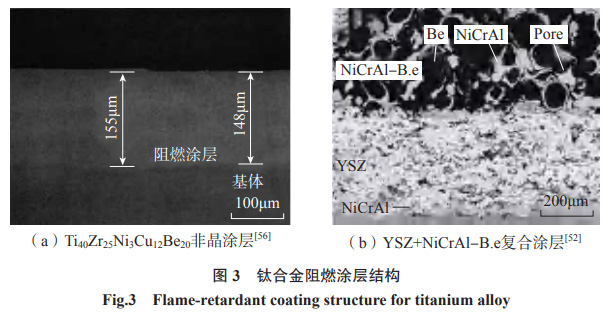

近年来，，，，，，，钛合金阻燃涂层的一个研究热门是多层结构。 。。 。。。。。弥光宝等[52]提出热喷涂要领制备YSZ+NiCrAl-B.e复合涂层，，，，，，，实现其临界着火氧浓度提高至钛合金基体的2.3倍，，，，，，，YSZ爆发了优异的阻隔热量传输的作用。 。。 。。。。。汪瑞军[53–54]、曹江[55]和傅斌友[56]等提出微弧离子外貌改性和热喷涂工艺手艺在TC11基体上制备复合阻燃涂层，，，，，，，划分使用Ti–Zr非晶和YSZ实现吸收能量和隔热，，，，，，，部分涂层结构如图3所示[52，，，，，，，56]。 。。 。。。。。
2.3钛合金抗氧化和阻燃涂层手艺展望
从以上文献看，，，，，，，抗氧化涂层的主要目的是阻氧扩散，，，，，，，而阻燃涂层在阻氧扩散的基础上，，，，，，，还需要实现隔热和能量吸收。 。。 。。。。。那么，，，，，，，关于上述涂层的生长要求一样平常为：（1）具有优异结协力；；；；；；（2）具有包覆性、一连且具有一定厚度的阻氧扩散层（如α–Al2O3、TiN等）；；；；；；（3）具备氧化层稳固因素（如富Mo层），，，，，，，使得氧化层形成后能够坚持稳固，，，，，，，镌汰和阻止剥落或分层；；；；；；（4）在工艺和因素控制上，，，，，，，尽可能减小孔洞，，，，，，，阻止氧原子直接快速进入基体；；；；；；（5）向多元、多层结构生长，，，，，，，同时实现吸收能量和阻遏热量等多重目的。 。。 。。。。。
3、钛合金抗疲劳外貌改性
在知足航空航天器轻量化需求的同时，，，，，，，钛合金零件还需要知足长寿命与高可靠性需求，，，，，，，这就要求钛合金零件具有优异的疲劳抗力。 。。 。。。。。然而，，，，，，，钛合金是种典范的难加工质料，，，，，，，加工历程刀具可能爆发粘着磨损使得外貌应力重大，，，，，，，加之其导热性较差导致局部温升，，，，，，，因此钛合金零件加工后外貌完整性控制难题。 。。 。。。。。工业界大宗使用抗疲劳外貌改性（或外貌形变强化手艺，，，，，，，Surfacemechanicaltreatment）来提高钛合金零件外貌完整性状态，，，，，，，进而实现长寿命高可靠性要求。 。。 。。。。。在抗疲劳外貌改性中，，，，，，，机械喷丸（Shotpeening）和激光攻击强化（激光喷丸）（LasershockpeeningorLaserpeening）结构顺应性强，，，，，，，被业界普遍研究。 。。 。。。。。部分顺应特殊结构的外貌强化工艺手艺，，，，，，，如顺应孔结构的冷挤压强化（Coldexpansion）和顺应焊接结构的超声喷丸强化（UltrasonicimpacttreatmentorUltrasonicimpactpeening），，，，，，，也开展了系列研究。 。。 。。。。。
3.1机械喷丸

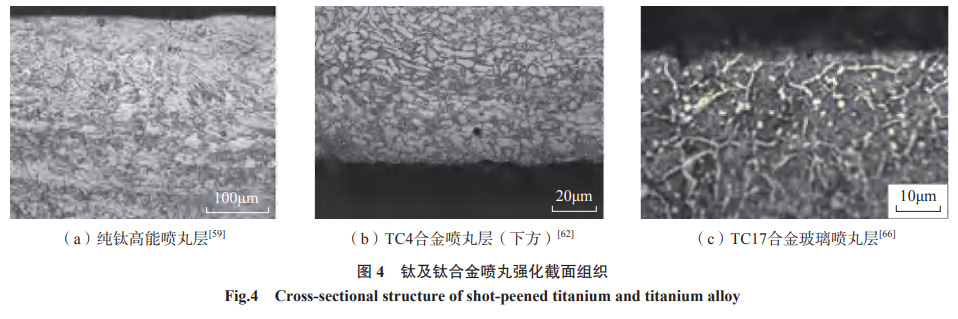

机械喷丸对外貌完整性的影响主要为外貌形貌、表层组织性能与剩余应力。 。。 。。。。。Ma等[57–58]使用离心式喷丸机研究了Ti1023钛合金大尺寸弹丸喷丸后的梯度组织。 。。 。。。。。Unal等[59]对纯钛举行高能喷丸，，，，，，，剖析了具有更高纳米硬度的形变超细晶组织。 。。 。。。。。Wen等[60]对TiB+TiC增强钛基复合质料的喷丸试验效果批注，，，，，，，增强相和基体界面由于喷丸挤压作用爆发纳米结构和高位错密度。 。。 。。。。。Yao等[61]对TB6合金外貌完整性的研究以为铣削+抛光+喷丸+抛光工艺可获得最佳外貌形貌、剩余应力和显微硬度状态（即外貌完整性状态），，，，，，，最洪流平提高构件疲劳性能。 。。 。。。。。高玉魁[62]、宋颖刚[63]中剖析了喷丸对TC4和TC21合金组织结构的影响，，，，，，，以为表层应变硬化和宏观剩余压应力是喷丸强化的主要缘故原由。 。。 。。。。。冯宝香[64]和苏雷[65]平划分从试验和数值模拟入手研究了喷丸对钛合金剩余应力的影响。 。。 。。。。。部分文献报道了喷丸强化层的金相，，，，，，，对好比图4所示[59，，，，，，，62，，，，，，，66]。 。。 。。。。。
机械喷丸的主要作用是提高钛合金构件疲劳性能，，，，，，，在工艺应用方面，，，，，，，海内学者开展了大宗研究。 。。 。。。。。由于喷丸后外貌粗糙度升高可能会影响叶片气动效率，，，，，，，Shi等[67]发明喷丸后举行光饰处置惩罚能够降低外貌粗糙度，，，，，，，更好地提高疲劳性能。 。。 。。。。。戴全春等[68]接纳喷丸+电磁场复合处置惩罚手艺，，，，，，，使TC11钛合金最大剩余压应力提高了7.7%，，，，，，，疲劳强度提高了33%。 。。 。。。。。王强等[69]研究了TC18合金孔结构挤压强化对外貌完整性和疲劳性能的影响，，，，，，，以为关于该合金孔结构，，，，，，，喷丸较冷挤压疲劳增益幅度更大，，，，，，，抵达3倍以上。 。。 。。。。。张彩珍[70]和徐鲲濠[71]等对钛合金叶片剩余应力与变形情形的研究批注，，，，，，，剩余压应力是爆发整体形变的主要缘故原由，，，，，，，而接纳预变形和校正要领可以解决叶片整体变形问题。 。。 。。。。。邓瑛[72]僧人建勤[73]等以为应凭证壁厚区分钛合金零件喷丸要求以实现工艺构件匹配。 。。 。。。。。杜东兴等[74]研究批注喷丸对吹砂–超音速火焰喷涂TC21合金零件的疲劳性能弱化具有填补作用。 。。 。。。。。喷丸参数对TC4[75–77]、Ti60[78]、TC18[79]等合金疲劳性能影响研究以为，，，，，，，在一定服役周期后喷丸可以进一步增补外貌强化层，，，，，，，延伸服役寿命。 。。 。。。。。张少一律[66]比照了弹丸对TC17合金疲劳性能的影响，，，，，，，以为玻璃丸喷丸疲劳增益幅度最大。 。。 。。。。。
3.2激光喷丸（激光攻击强化）
Che等[80]对TC21钛合金举行高能激光强化，，，，，，，强化后钛合金外貌硬度提高16%并且粗糙度Ra小于0.8μm。 。。 。。。。。Wang等[81]关于TC6激光强化研究以为该工艺爆发的强化层具有优异的热稳固性。 。。 。。。。。

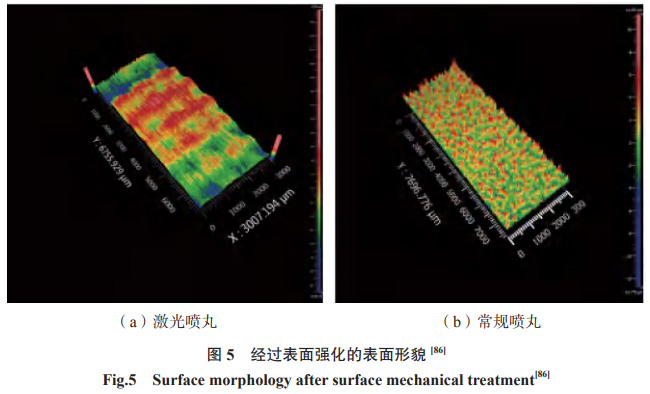

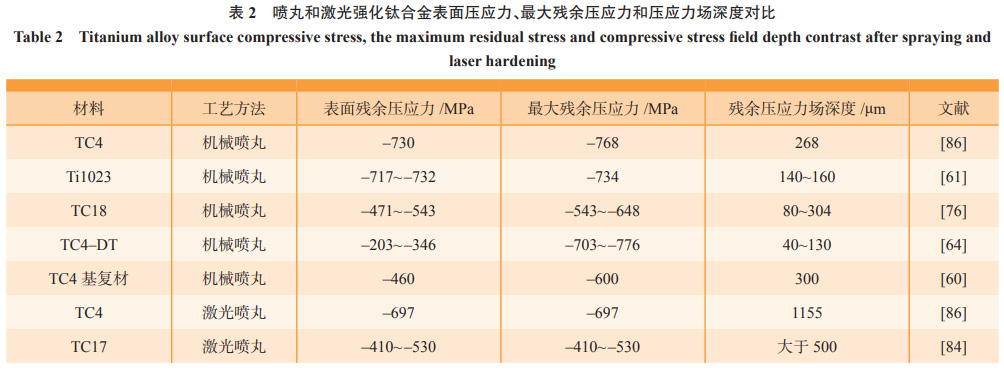

剩余压应力场深度大是激光喷丸与机械喷丸的主要差别。 。。 。。。。。Zhang等[82]以为只有在较大的剩余压应力作用下，，，，，，，疲劳裂纹扩展才会受到抑制；；；；；；Sun等[83]从数值模拟角度剖析了剩余压应力对裂纹扩展的阻碍作用；；；；；；李启鹏等[84]建设了支持向量机理论的剩余应力松懈模子；；；；；；Shi等[85]研究了3mm薄壁钛合金焊接结构激光喷丸，，，，，，，发明激光喷丸改变了热影响区的应力状态，，，，，，，爆发深层剩余压应力场，，，，，，，使疲劳强度提高了19%。 。。 。。。。。为了比照喷丸与激光强化的外貌完整性特征差别，，，，，，，将部分文献报道的外貌形貌和剩余应力场特征划排列入表2[60–61，，，，，，，64，，，，，，，76，，，，，，，84，，，，，，，86]和图5[86]。 。。 。。。。。
疲劳性能的增益作用是激光喷丸研究的基础目的。 。。 。。。。。Luo等[86]比照了激光/机械喷丸对TC4钛合金4点弯曲疲劳性能的影响，，，，，，，并通过比照深入剖析了疲劳性能增益的缘故原由。 。。 。。。。。Nie等[87]建设了综合思量等效剩余压应力和FINDLEY模子，，，，，，，在两倍误差规模内乐成展望了激光喷丸TC4钛合金试样的高周疲劳寿命。 。。 。。。。。
使用激光增材制造零件是目今工业界快速制造的主要偏向，，，，，，，在应用上，，，，，，，该手艺爆发大宗内部缺陷的问题也同样引起工业界的关注。 。。 。。。。。AguadoMontero[88]比照研究了机械、激光喷丸和机械喷丸+外貌化学处置惩罚对增材制造TC4疲劳性能的影响，，，，，，，发明3种情形下疲劳强度都远高于未经外貌处置惩罚的参考组[89]。 。。 。。。。。赖梦琪等[90]比照了铸造和增材制造TC4合金激光强化后的外貌完整性状态，，，，，，，以为激光强化提高了增材制造TC4合金致密度，，，，，，，但因内部松散的缘故使得剩余压应力数值小于铸造态强化。 。。 。。。。。Jiang等[91]针对激光选区融化制造构件的超高周疲劳研究发明激光喷丸后疲劳性能更低，，，，，，，缘故原由是该型疲劳试验疲劳断口起源于大深度缺陷处。 。。 。。。。。
无保唬唬唬唬唬护（吸收）层激光喷丸（Lasershockpeeningwithoutprotectivecoating，，，，，，，LSPwC）和改变情形温度的激光喷丸（温激光喷丸，，，，，，，Warmlaserpeening或深冷激光喷丸，，，，，，，Cryogeniclaserpeening）等新要领研究富厚了激光喷丸手艺树。 。。 。。。。。Petroni等[92]比照了有无保唬唬唬唬唬护层激光强化钛合金微观结构和性能，，，，，，，发明有保唬唬唬唬唬护层情形下外貌粗糙度更低。 。。 。。。。。Pan等[93]比照了室温顺300℃激光喷丸后钛合金组织，，，，，，，特别的是一些在室温下一样平常不开动的孪晶（如{10–12}）可在温激光喷丸历程开动爆发。 。。 。。。。。Feng等[94]关于钛合金焊接结构温喷丸研究效果批注，，，，，，，疲劳极限提高了40%以上。 。。 。。。。。周建忠等[95]接纳在极低温度下举行激光喷丸，，，，，，，以爆发数值更大的剩余压应力[96]。 。。 。。。。。
3.3其他外貌强化手艺
为了建设优异的毗连，，，，，，，销钉孔结构是航空器钛合金零件的主要毗连方法，，，，，，，同时，，，，，，，也引入结构弱点（应力集中），，，，，，，导致该位置的疲劳性能薄弱，，，，，，，亟待增强。 。。 。。。。。关于销钉孔结构，，，，，，，艾莹珺[97]、霍鲁斌[98]、罗学昆[99]、杨广勇[100]和马世成[101]等针对TC17、TC4–DT、TB6钛合金研究了相宜的冷挤压系列要领，，，，，，，主要优化的工艺参数包括挤压方法、过盈量、导端角等对孔壁粗糙度、剩余应力漫衍、疲劳性能的影响。 。。 。。。。。
除冷挤压强化外，，，，，，，超声喷丸也是近年来钛合金外貌强化研究的热门之一。 。。 。。。。。Zhu等[102–103]以为超声喷丸使纯钛外貌爆发强烈形变，，，，，，，可形成纳米+非晶的复合表层。 。。 。。。。。Kumar[104]和Mordyuk[105]等也以为超声喷丸后将导致外貌纳米化。 。。 。。。。。刘德波等[106]的研究批注，，，，，，，降低气孔松散等缺陷，，，，，，，引入强化层是超声攻击处置惩罚焊缝的主要强化作用。 。。 。。。。。蔡晋等[107]通过建设有限元模子，，，，，，，剖析了超声强化腔体与零件待强化区域的关系，，，，，，，并比照了TC4合金喷丸和超声喷丸剩余应力差别[108]。 。。 。。。。。王谧等[109]开展了超声喷丸多弹丸仿真。 。。 。。。。。以上研究如能配合现实试验验证将更能够推进工艺应用。 。。 。。。。。
3.4钛合金抗疲劳外貌改性手艺展望
凭证以上问题，，，，，，，以为钛合金抗疲劳外貌改性手艺主要有以下3个生长需求：（1）增强零件结构顺应性。 。。 。。。。。关于薄壁以及关于外貌粗糙度等有特殊要求的零件，，，，，，，需提供专用外貌强化手段或工艺参数，，，，，，，在控制变形和外貌完整性状态的条件下实现抗疲劳强化。 。。 。。。。。（2）外貌改性层高能化、深层化和匀称化。 。。 。。。。。现在高能深层是外貌形变强化领域的普遍共识，，，，，，，而匀称化是工业界包管疲劳性能提高的要害，，，，，，，这方面容易被学术领域忽略。 。。 。。。。。（3）提高本钱可控性。 。。 。。。。。这主要来自于外貌工程手艺的应用需求。 。。 。。。。。在工业上，，，，，，，在实验外貌改性手艺后，，，，，，，怎样有用表征钛合金构件的疲劳性能，，，，，，，探索建设外貌完整性–试样疲劳性能–构件疲劳性能的内在联系，，，，，，，将是一个研究难点。 。。 。。。。。
4、结论
从现在西方蓬勃国家航空航天零件使用质料的生长趋势看，，，，，，，比强度高、密度小的钛合金质料在很长的一段时间内仍将是航空航天使用的主要金属质料。 。。 。。。。。解决该合金磨损、氧化和疲劳问题是包管钛合金零件在航空航天器可靠服役的要害。 。。 。。。。。以耐磨涂层、抗氧化涂层和外貌改性手艺为代表的外貌工程手艺以其低本钱、高效和不增重（或少增重）的特点，，，，，，，成为相识决3大问题的钥匙。 。。 。。。。。
随着我国国力逐步增强，，，，，，，航空航天手艺将进一步快速生长，，，，，，，钛合金外貌工程手艺生长机缘重大，，，，，，，同样也面临着基础研究和工艺应用带来的重大挑战，，，，，，，有待宽大外貌工程科技事情者深入研究解决。 。。 。。。。。
相关链接
