前 言

随着航空航天、国防军工、机械电子制造的一直生长，，，，，越来越多的机械构件面临着愈加重大、卑劣的服役工况,对构件质料的性能提出了更高要求，，，，，好比耐电弧烧蚀、耐高温磨损及侵蚀等，，，，，寻找合适的质料及制备工艺是解决防护领域的要害。。。。。。。。难熔金属质料在防护领域饰演着主要的角色［1］,工业领域常用的难熔金属质料主要包括钨（W）、钼（Mo）、钽（ Ta）、铌（Nb）、铢（ Re）及其合金等，，，，，具有高熔点、高硬度以及优良的高温性能等特点，，，，，被普遍应用到航空发念头、燃气轮机等高温机械制造领域［2,3］。。。。。。。。然而，，，，，目今难熔金属质料的应用仍保存以下几方面问题：（1）大大都难熔金属质料密度较大,W、Ta、Re 的密度划分为 19.35,16.68,21.04g/cm³,与单位体积的其他金属相比其质量也往往较大,在工业领域无疑增添了能源的消耗，，，，，与“绿色经济”、“轻量化生长” ［4］等工业生长理念相违反；；；；；（2）难熔金属质料熔点高、导热系数低、脆性大，，，，，对加工的刀具及要领提出了较高的要求,导致整体质料加工难度较大；；；；；（3）难熔金属在地球中含量较少、较为有数，，，，，这无疑导致整体质料价钱高昂。。。。。。。。

涂层是一种典范的外貌强化手艺手段，，，，，通过在基体外貌制备难熔金属涂层，，，，，可在一定水平上有用阻止上述问题,镌汰经济本钱，，，，，并且可在不改变基体性能的基础上使其具有难熔金属优良的力学性能、高温性能［5］。。。。。。。。粉末型热（冷）喷涂及激光熔覆手艺具有涂层综合性能优异、工艺成熟度高、重复性操作强、本钱较低的特点，，，，，是制备难熔金属涂层的主要手段。。。。。。。。鉴于难熔金属涂层在制造业中施展着越来越主要的作用，，，，，本文首先先容了 Mo、Ta、W、Nb及其合金等难熔金属涂层的等离子喷涂、冷喷涂、激光熔覆制备工艺，，，，，归纳总结了差别工艺的特点。。。。。。。。在此基础上,剖析比照了差别工艺制备难熔金属涂层的微观组织及性能,并剖析了针对目今制备难熔金属涂层保存的问题从涂层质料因素及结构、制备工艺参数及后处置惩罚3个方面做出的刷新希望。。。。。。。。最后对难熔金属涂层的制备手艺生长尚存的问题与生长偏向举行了展望，，，，，旨在为相关领域事情职员提出可行性参考。。。。。。。。

1、难熔金属涂层制备手艺

1.1等离子喷涂手艺

等离子喷涂（Plasma Spray, PS）是以高温等离子体作为热源，，，，，将粉末颗粒加热至熔融或半熔融状态，，，，，以一定速率喷射到经预处置惩罚的基体外貌形成涂层的工艺［6］。。。。。。。。该工艺具有能量密度高、可喷涂质料普遍的优点,特殊适合高熔点质料涂层的制备。。。。。。。。近年来,PS工艺已被普遍应用于制备导电耐磨Mo涂层、耐烧蚀W涂层及耐侵蚀Ta涂层［7-10］ 。。。。。。。。但PS工艺高热量导致剩余应力较大，，，，，涂层层间、涂层与基体间团结强度较弱。。。。。。。。针对这一难题，，，，，笔者团队研究了 PS工艺中差别结构参数对Mo/8YSZ热障涂层剩余应力的影响,研究发明通过

设计功效梯度热障涂层并合理调控结构参数,可将剩余应力和应力突变情形减小,有用提升涂层与基体的团结强度［11］。。。。。。。。进一步地，，，，，团结有限元仿真软件建设PS工艺温度场发明,通过增大喷枪扫描速率,能够降低喷涂构件的最大温度梯度,有用缓解涂层高温情形易剥落征象［12］。。。。。。。。然而，，，，，关于难熔金属涂层的制备,PS工艺还面临着氧化、孔隙高等问题尚待解决。。。。。。。。

1.2爆炸喷涂手艺

爆炸喷涂（Detonation Spraying, DS）是使用燃气和氧气爆炸燃烧爆发的热量将粉末颗粒加热加速喷向基体形成涂层的手艺［13］。。。。。。。。由于热源温度高（高达4 000℃）、粉末颗粒航行速率高（可达1 200 m/s）,因此，，，，，可制备难熔金属涂层。。。。。。。。Ulianitsky等［14］通过爆炸喷涂在钢基体上制备出高质量的Mo及Ta涂层,涂层由固态、半熔融和完全熔融的颗粒形成,部分氧化钽在喷涂历程中爆发了还原,Ta2O5的含量（质量分数）从粉末中的30 %降低到涂层中的13 % ~17 %。。。。。。。。 Wang等［15］在DS-W涂层中获得类似效果，，，，，可能归因于2C与氧化钨（ WOJ反应以去除涂层中的氧的缘故原由，，，，，同时DS历程中颗粒的高航行速率和降低积温度也是涂层中氧含量较低的主要影响因素。。。。。。。。Rybin等［16］接纳DS手艺在Cu基体上制备了致密、无缺陷的500 “m厚纯W涂层,W粉末的沉积率高达60 %，，，，，同时发明DS工艺会导致W晶粒爆发细化，，，，，在等离子体的偏滤器和热核反应堆第1壁组件的防护涂层方面具有潜在应用价值。。。。。。。。但该工艺制备涂层的速率较低，，，，，怎样实现快速、高效制备涂层是该工艺研究的热门。。。。。。。。

1.3激光熔覆手艺

激光熔覆（Laser Cladding, LC）是指将金属粉末、丝材等质料以差别方法送至基体外貌上，，，，，经高密度激光束辐照使其熔化，，，，，并快速凝固，，，，，与基体形成冶金团结的涂层制备工艺要领［17］ 。。。。。。。。 丁睿谦等［18］使用LC手艺在TA2钛合金外貌制备了纯Ta涂层，，，，，涂层与基体形成优异的冶金团结。。。。。。。。Guan等［19］通过在Cu基体上激光熔覆Nb过渡层，，，，，用于抑制直接熔覆Zr历程中脆性Cu-Zr金属间化合物的形成。。。。。。。。Su等［20］在纯Nb基板上通过LC制备了 Nb/YzOs涂层,并对涂层的抗热震性能和耐Ce侵蚀性能举行了研究。。。。。。。。虽然LC工艺制备难熔金属具有优异的远景，，，，，然而，，，，，对一些特定的基体与涂层组合，，，，，好比Cu基体-Mo涂层，，，，，由于两者间熔点差别较大,无法形成冶金团结,LC工艺很难在低熔点基体质料外貌制备难熔金属涂层。。。。。。。。同时,LC是一种对裂纹敏感的快速加热快速冷却（103?106 K/s）工艺,工艺窗口较量狭窄，，，，，尤其针对具有高韧脆转变温度的W、Mo金属而言,高温熔化后在凝固历程中常陪同大宗裂纹泛起。。。。。。。。

1.4冷喷涂手艺

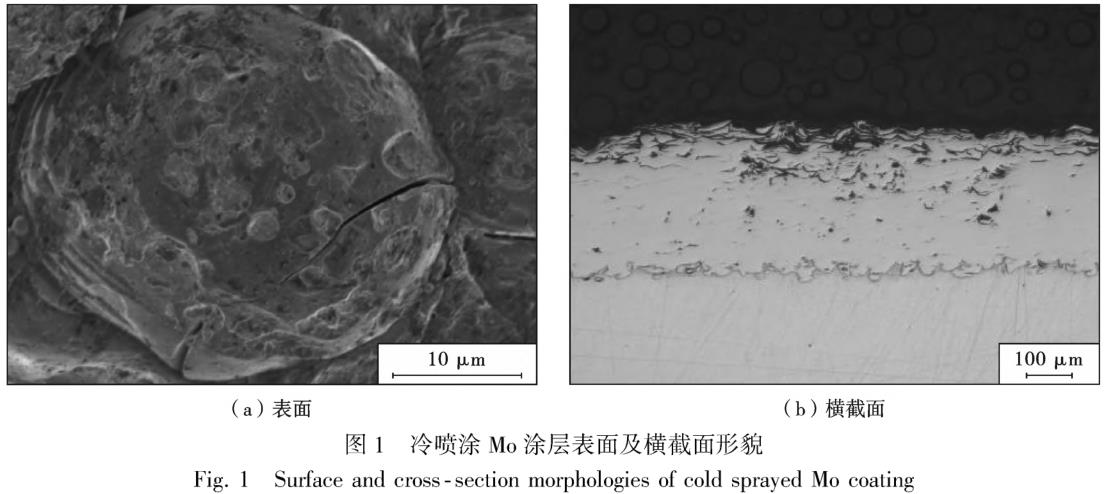

差别于PS、DS及LC工艺，，，，，冷喷涂（Cold Spray,CS）是一种固态涂层制备手艺,其依赖高速气体（氮气、氮气、空气或混淆气体等）发动粉末颗粒（微米或亚微米级）在完全固态下高速撞击基体，，，，，爆发塑性变形爆发团结并形成涂层［21］。。。。。。。。由于喷涂历程中粉末颗粒不经由熔化和凝固，，，，，粉末颗粒险些没有氧化、相变及晶粒长大等缺陷［22］，，，，，特殊适合对氧敏感、温度敏感、高光反射率等质料涂层的制备。。。。。。。。Ta、Nb具有优异的韧性,较低的屈服强度，，，，，CS能够获得致密的Ta、Nb涂层［23,24］℃S不但可应用于微米级别厚度的涂层制备 ，，，，，也可应用于大尺寸构件的增材制造。。。。。。。。Barnett等［25］使用CS手艺增材制造出了直径20 mm、长900 mm、壁厚2 mm的耐烧蚀Ta-10W复合枪管内膛，，，，，并乐成将其与钢炮管举行了爆炸包敷焊接，，，，，在制造塑性较好的难熔性金属构件方面显示出较好的应用远景。。。。。。。。笔者团队前期乐成在316L不锈钢基材外貌冷喷涂Ta涂层，，，，，涂层孔隙率仅为0.5%［ 26］。。。。。。。。同时，，，，，笔者团队对冷喷涂Mo涂层举行了研究,由于氮气加速效果较差,氮气冷喷涂是制备Mo涂层的有用手段，，，，，但由于Mo质料本体的塑性差、脆性高,冷喷涂历程中颗粒易爆发脆性断裂（图1a）,涂层内部裂纹、孔洞较多（图1b）,脆性子料难以实现有用沉积仍是冷喷涂工艺的局限性之一。。。。。。。。

2、制备工艺及组分调控

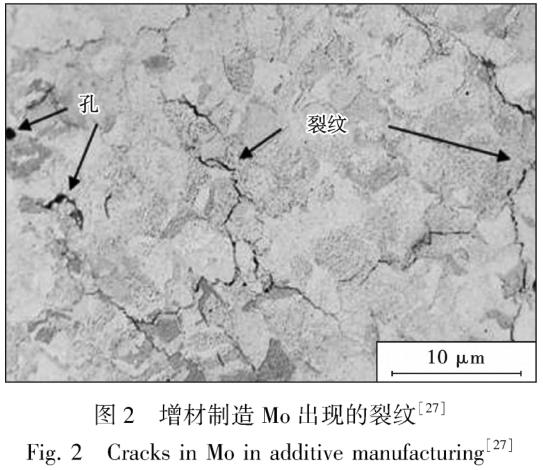

现在，，，，，难熔金属涂层的制备主要保存2个方面的问题：（1）涂层内部缺陷，，，，，详细体现在氧化导致的缺陷（孔隙、裂纹及未团结区等），，，，，由于高温下氧（O）元素易向晶界处偏析，，，，，与W、Ta、Mo、Nb爆发反应天生氧化物,在晶界析出,聚敛晶界强度,降低质料的塑性,导致难熔金属在喷涂、激光熔覆及增材制造历程中常陪同着大宗的裂纹、气孔泛起（如图2所示）［27］ ；；；；；（2）涂层与基体的团结强度较低，，，，，特殊是很难在低熔点基体质料外貌制备高团结强度的难熔金属涂层，，，，，涂层无法与基体直接形成可靠的冶金团结,导致服役寿命较低。。。。。。。。因此,怎样包管难熔金属在沉积历程中晶界不被污染及改善涂层与基体的团结性能是制备高质量涂层的要害。。。。。。。。现在，，，，，研究职员主要从涂层组分及结构、制备工艺及后处置惩罚等方面举行调控,改善涂层内部缺陷,提高涂层与基体团结性能。。。。。。。。

2.1涂层组分及结构调控

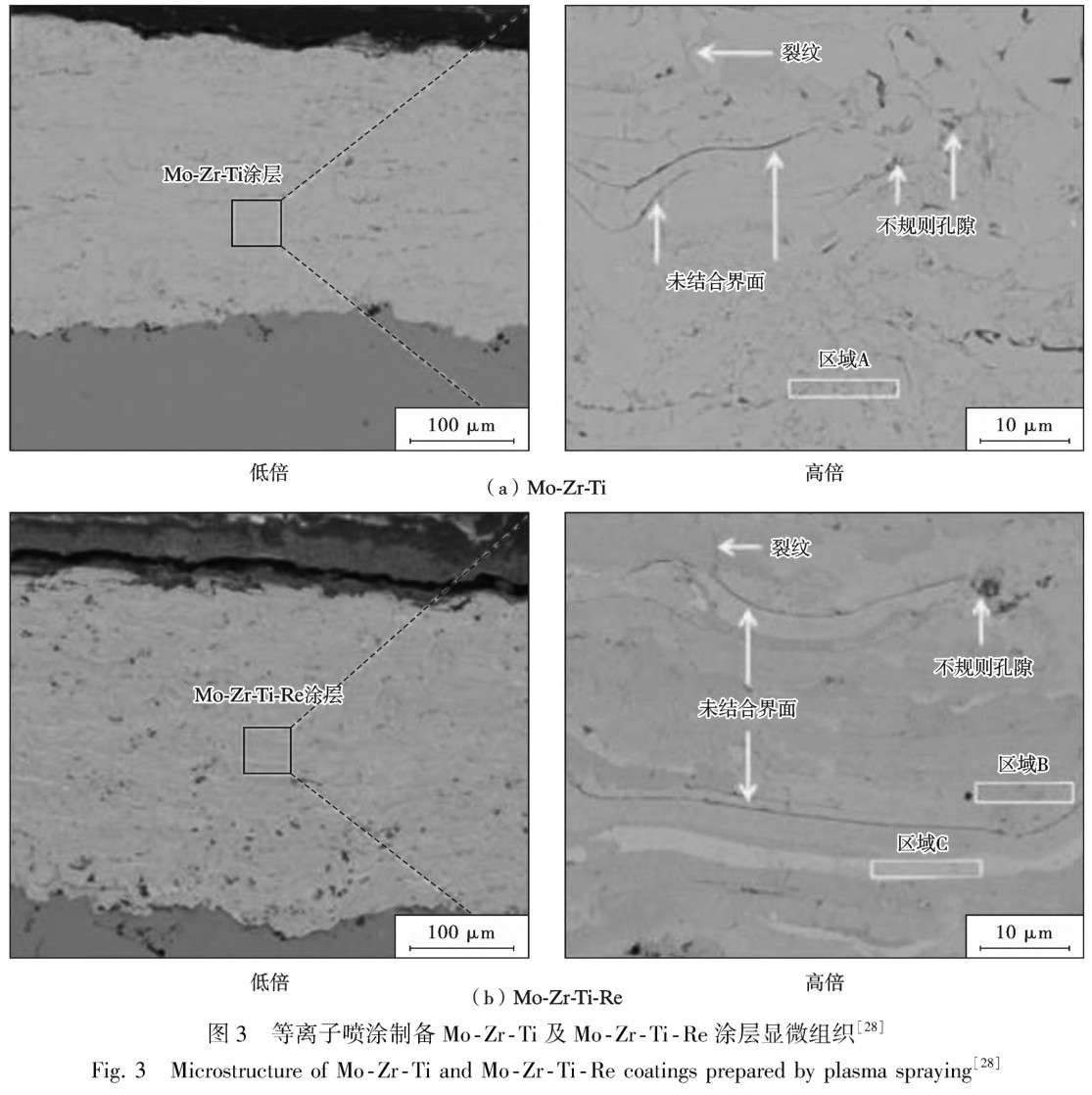

针对难熔金属Mo及W的脆性，，，，，通常以合金化的方法来改善金属的塑性及抗氧化性。。。。。。。。研究批注，，，，，以合金化的形式将Zr、Ti、Re等添加至Mo中，，，，，可使Mo电子结构爆发转变，，，，，降低原子键的偏向性，，，，，抑制Mo由金属键向共价键的转变,进而降低堆垛层错能，，，，，改善Mo的脆性。。。。。。。。Xi等［28］比照研究了Re的添加对PS制备Mo-Zr-Ti涂层微观组织及力学性能的影响，，，，，效果批注，，，，，Re的加入能够有用降低涂层内部缺陷（见图3）,且Re的加入使涂层的硬度、弹性模量和断裂韧性划分提高了21%,9%,30%，，，，，力学性能的提高主要归因于涂层内部 的Re富集区域可以抑制裂纹的萌生和扩展。。。。。。。。

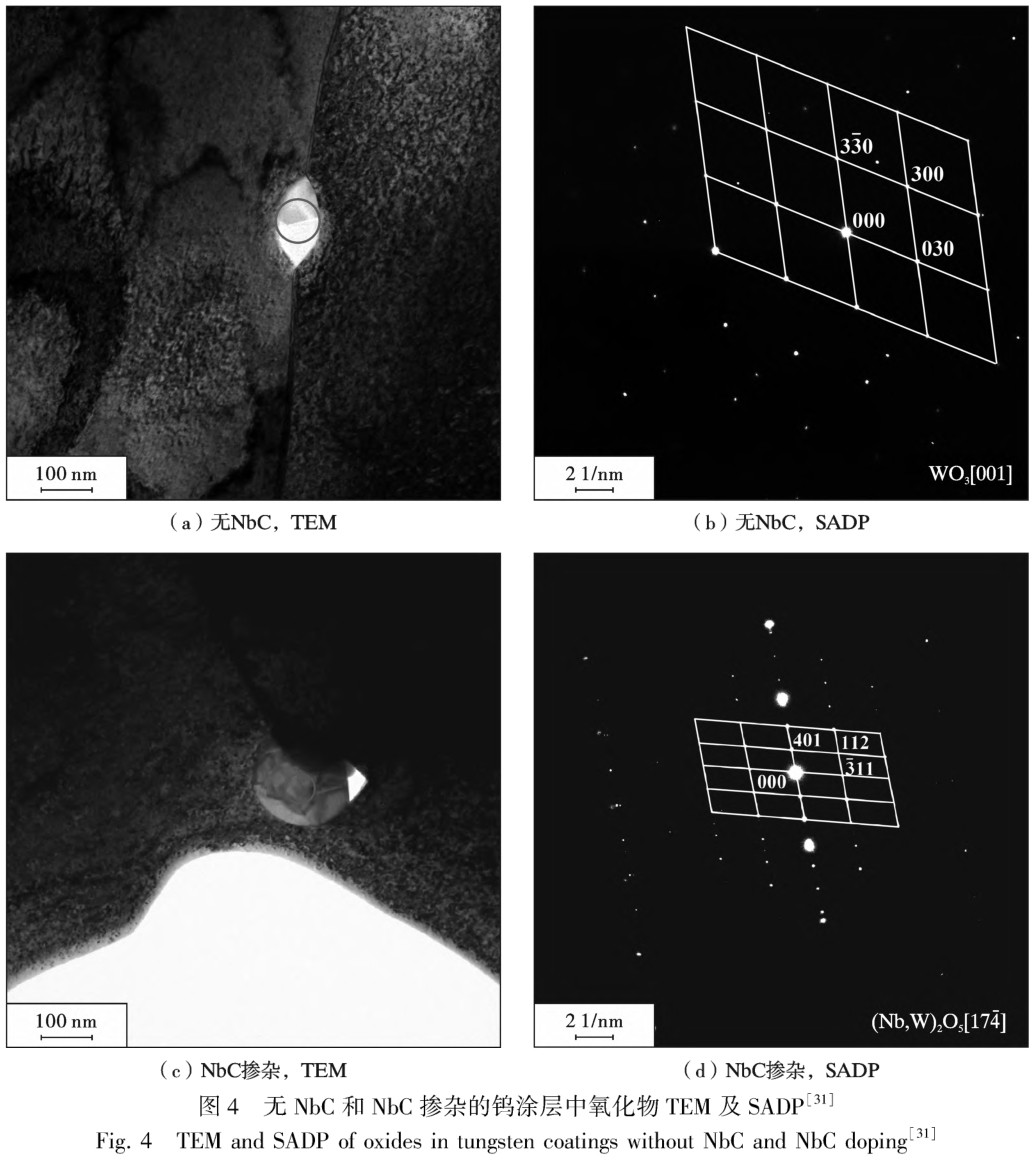

O杂质是热喷涂及激光熔覆涂层的层间爆发缺陷（孔隙、裂纹及未团结区等）的主要因素之一。。。。。。。。由于O杂质通常以氧化物的形式保存晶界处,会对涂层的力学性能爆发负面影响［29,30］。。。。。。。。通过引入活性元素或者自熔性子料将氧化物的漫衍从晶界转移到晶粒；；；；蛘呷コ齇,能够削弱氧化物带来的的负面效应［30］，，，，，是提高涂层性能的有用手段。。。。。。。。Hou等［31］研究了 NbC掺杂对PS-W涂层微观结构和热力学性能的影响，，，，，效果批注，，，，，无NbC的W涂层由a-W和微量WO3组成,WO3颗粒呈椭圆形态，，，，，具有尖锐的南北极并漫衍在晶界上（图4a,4b）。。。。。。。。相比之下,NbC掺杂W涂层则由a-W、NbC和（ Nb,W）2O5组成,（Nb,W）2O5颗粒具有准球形形态并且主要漫衍在晶粒中（图4c,4d）。。。。。。。。与不含NbC的W涂层相比，，，，，掺杂NbC的W涂层具有更低的孔隙率、更高的热导率、更高的硬度和杨氏模量以及更高的抗开裂能力。。。。。。。。Mrdak 等［32］使用 PS 沉积由 75 % Mo + 25 % NiCrBSi 组 成的混淆粉末Mo - NiCrBSi,获得Mo基自熔性涂层,有用地解决了 Mo涂层开裂问题。。。。。。。。Sampath等［33］指出：通过将M。。。。。。。。2C添加到Mo粉末中，，，，，可降低PS-Mo涂层中的氧化物含量，，，，，这是由于C可作为除氧剂；；；；；同时,在一连滑动接触条件下，，，，，与纯Mo涂层相比,Mo-Mo2C涂层的摩擦性能显着提高。。。。。。。。

虽然通过合金化及添加活性元素可以改善PS-Mo及PS-W涂层的脆性和氧化,但由于PS工艺在大气情形下作业，，，，，仍无法阻止粉末颗粒爆发氧化℃S是一种固态沉积手艺,可以阻止粉末颗粒爆发氧化，，，，，然而由于Mo和W的脆性,CS险些无法制备致密的Mo及W等脆性涂层。。。。。。。。通过添加软质相可实现软-硬复合涂层的制备。。。。。。。。学者们［34,35］对CS制备W-Cu复合涂层举行了研究，，，，，效果批注，，，，，虽然CS可以制备无氧化的W基复合涂层,但由于W难以爆发塑性变形,W颗粒粘附的主要机制是由于高速攻击而机械嵌入Cu基体中,复合涂层中W的质量分数不凌驾52 %,同时,在富含W的区域易爆发孔隙。。。。。。。。

难熔金属质料与通例质料物理性能(熔点及导热等) 差别较大, 直接在基体外貌喷涂( 熔覆) , 涂层与基体界面保存较大热应力、团结性能较弱。。。。。。。。适当的过渡层是实现基体与涂层形成可靠性的主要途径。。。。。。。。Ng等［36］引入Ni作为Mo和Cu之间的过渡层，，，，，实现了Cu-Ni-Mo各层之间的冶金团结，，，，，在Cu外貌激光熔覆乐成制备出无裂纹的Mo涂层。。。。。。。。Wang等［37］通过在W涂层与316L基体之间引入W/316L过渡层，，，，，降低了DS - W与基材之间热力学性能的不匹配,提高了涂层的抗热攻击性能。。。。。。。。 也有学者通过 Ti 过渡层来实现等离子喷涂W涂层与CrZrCu基体之间的优异团结［38］ 。。。。。。。。

2.2制备工艺调控

2.2.1真空等离子喷涂

真空等离子喷涂(Vacuum Plasma Spraying, VPS )是在低压充氩气的密闭容器中举行的喷涂。。。。。。。。与古板大气等离子喷涂(Atmospheric Plasma Spraying, APS )相比，，，，，能够阻止质料爆发氮化及氧化℃hong等⑻比照研究了 VPS-W涂层和APS - W涂层的外貌形貌,效果批注,VPS-W外貌没有泛起裂纹及分层,但在APS-W涂层外貌发明下场部微裂纹。。。。。。。。种法力等［39］研究发明,VPS制备的W涂层的孔隙率与氧含量均低于APS工艺,团结强度优于APS工艺。。。。。。。。Ding等［40］接纳APS、VPS 2种工艺制备Ta涂层，，，，，通过比照剖析批注，，，，，与 APS -Ta涂层相比,VPS-Ta涂层氧化更少、结构更致密,具有更好的化学稳固性和更高的硬度,与钛基板团结更好。。。。。。。。别的尚有研究批注，，，，，使用还原性气体比和惰性Ar气混淆保；；；；て湛上灾蕴趸,最大限度地坚持Mo颗粒的固有特征［30,41］。。。。。。。。同时，，，，，由于低压情形下险些没有氧，，，，，粉末颗粒没有氧化，，，，，涂层层间团结获得提高，，，，，VPS也可用来制备大厚度难熔金属涂层。。。。。。。。Moon等［42］使用VPS在铁素体-马氏体钢外貌制备了厚度达3 mm的W涂层,涂层孔隙率小于1 %,硬度380?400 HV,抵达块体W硬度的80%?95%o2.2.2超音速等离子喷涂古板APS工艺制备涂层历程中，，，，，粉末颗粒航行速率较慢,容易爆发氧化,涂层容易泛起鼓包和脱落等缺陷［43］。。。。。。。。超音速等离子喷涂(Supersonic Atmospheric Plasma Spraying, SAPS)是一种团结了空气等离子喷涂的高温特征和高速氧燃料喷涂的高速特征的复合工艺。。。。。。。。与古板APS工艺相比,SAPS工艺最大的特点即是颗粒航行速率高(可达600 m/s)，，，，，高速航行速率可以尽可能地镌汰颗粒航行中的氧化。。。。。。。。同时，，，，，高速航行的颗粒；；；；够嶂旅芑殉粱目帕，，，，，形成类似CS工艺的“夯实”效果。。。。。。。。更低的氧化水平和更致密的结构显著增强了涂层的韧性和延展性［44,45］。。。。。。。。因此,SAPS工艺被以为是制备高性能难熔金属涂层的要害要领之一。。。。。。。。Xi等［41］接纳SAPS手艺在Cu合金外貌沉积纯Mo涂层，，，，，Mo涂层中氧含量仅为3.49%，，，，，而电弧喷涂、火焰喷涂及等离子喷涂Mo涂层中氧含量划分为33.9%,13.9%,29.1%o Huang等［46］接纳SAPS手艺在Cu外貌沉积了孔隙率2.3%、氧含量0.1%的纯W涂层。。。。。。。。同时,Mo-Zr-Ti、Mo-Zr-Ti-Re［28］及Mo-W［47］等合金涂层也被乐成制备。。。。。。。。笔者团队使用SAPS手艺在15-5PH钢外貌制备了团结强度高达61 MPa的Mo涂层，，，，，并研究了 SAPS工艺中辅助气体He气流量对Mo涂层的微观形貌、显微硬度、粘结强度和摩擦学性能的影响,效果批注增添辅助气体He气流量，，，，，粉末颗粒对涂层的夯实作用增添,涂层的密度、硬度、团结强度增添,磨损率下降［48］。。。。。。。。

2.2.3超音速激光沉积

在CS历程中,高速航行的颗粒撞击基体,爆发塑性变形并与基体形成有用团结,形成第1层，，，，，后续颗粒撞击在先前沉积的颗粒外貌爆发变形,进而形成团结,这种情形适合于软粉末-硬基体及软粉末-软基体组合,当硬粉末-软基体时,首层硬质颗粒高速撞击基体,硬质颗粒难以爆发塑性变形,软基体爆发塑性变形,颗粒直接嵌入软基体内部，，，，，形成团结,后续硬质颗粒撞击在已沉积颗粒外貌，，，，，颗粒及基体均难以爆发塑性变形,后续颗粒无法实现有用团结,而关于硬粉末-硬基体,首层颗粒难以与硬基体形成有用团结，，，，，因此CS适合于塑性好、强度低的质料，，，，，关于高强度或脆性子料难以现实有用沉积。。。。。。。。

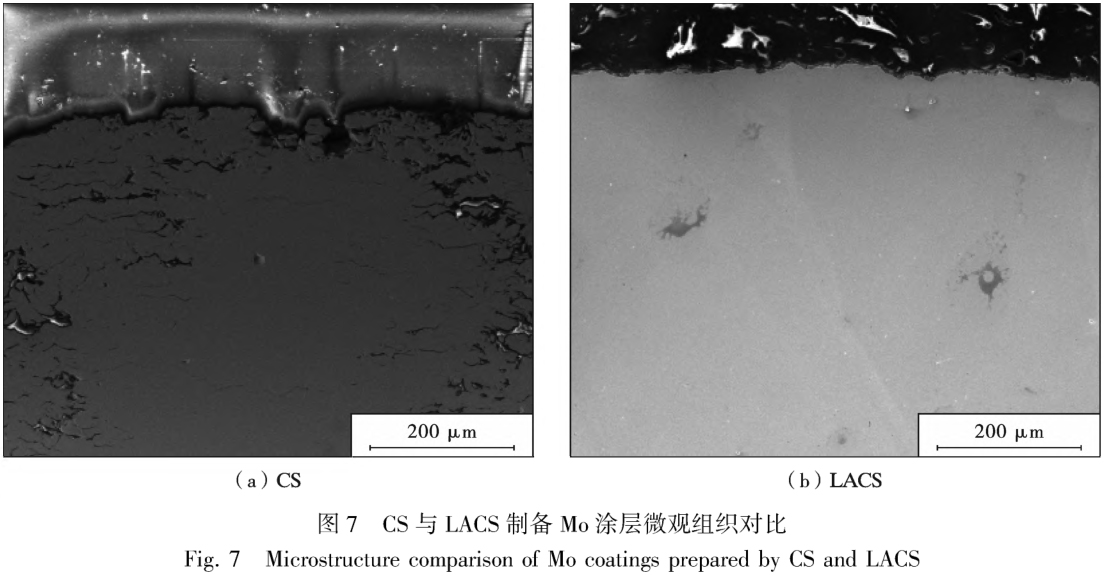

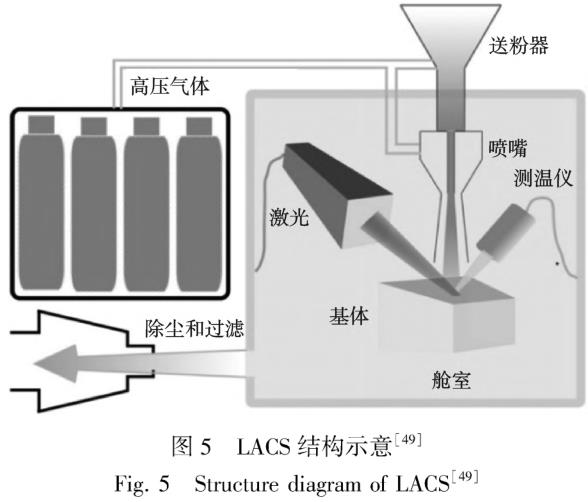

2006年，，，，，英国剑桥大学的O'Neill等［49］提出激光辅助冷喷涂( Laser Assisted Cold Spray, LACS) 手艺, 原理如图5所示，，，，，使用激光辐照对高速航行的粉末颗粒和基体举行加热和软化,增进颗粒和基体爆发塑性变形形成涂层。。。。。。。。与其他激光增材制造手艺相比,LACS仍是固态沉积手艺,只是沉积温度较冷喷涂高,从而阻止与许多基于激光手艺相关的热应力、变形、稀释和微观结构转变等问题。。。。。。。。在难熔性金属涂层质料方面,Jones等［50］使用LACS在钼基板外貌制备了致密度95%的W涂层。。。。。。。。笔者团队接纳LACS手艺制备出了孔隙率低于 0.5%的Mo涂层。。。。。。。。LACS手艺突破了简单冷喷涂无法沉积致密的高强度、高硬度质料的局限性,其主要依赖提高沉积温度，，，，，增强质料的塑性流变。。。。。。。。提高沉积温度一方面引起塑性变形增添,颗粒沉积率升高,另一方面过高的温度会导致粉末颗粒在沉积时爆发相变 、氧化等问题，，，，，降低性能。。。。。。。。因此，，，，，沉积历程中温度控制是LACS的要害，，，，，工艺优化仍是LACS的研究重点。。。。。。。。

2.3后处置惩罚调控

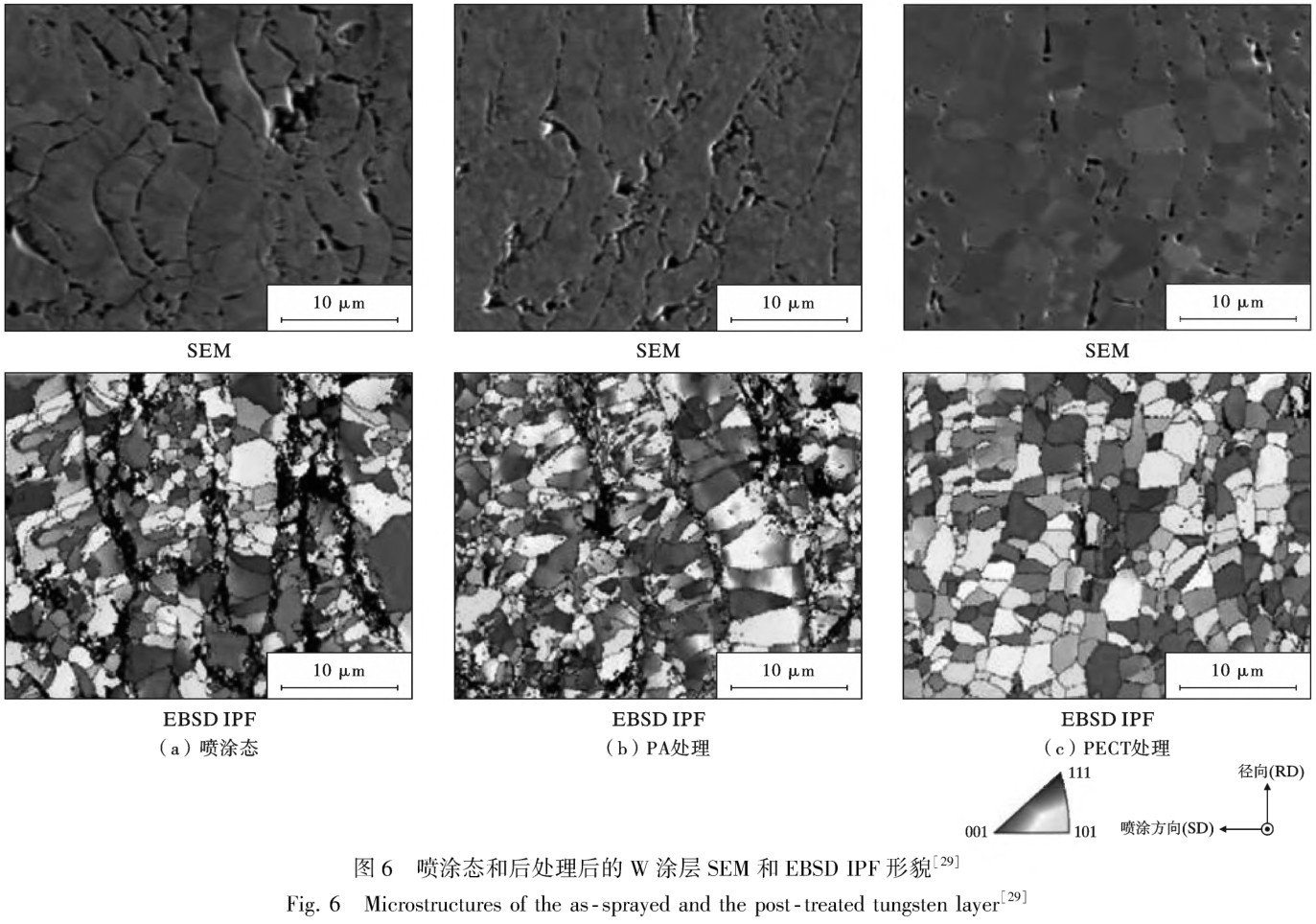

热喷涂涂层具有一些难以消除的固有弱点，，，，，例如杂质含量高、孔隙率高和物理力学性能低，，，，，然而由于其成内情对较低、沉积速率高且便于原位修复受损涂层,热喷涂仍是制备难熔金属涂层的主要手段。。。。。。。。热处置惩罚能够促使颗粒爆发再结晶、界面融合，，，，，降低位错密度，，，，，提高喷涂质料的力学性能［51，，，，，52］。。。。。。。。研究批注［52］,退火后APS-W涂层中晶粒长大并形成有序排列的柱状晶体,降低了孔隙率，，，，，提高了致密性。。。。。。。。同时，，，，，在一定温度下退火处置惩罚,可使涂层中的氧化钨剖析还原成纯钨,从而降低氧含量,提高涂层的纯度。。。。。。。。Huang等［30］发,APS-W涂层经793℃、1h和910℃、2h真空退火后，，，，，O含量从0.48%降低到0.06%,硬度和导热系数划分提高了50%和100%。。。。。。。。Lee等［29］比照研究了加压退火处置惩罚(Press- Annealing, PA)和脉冲电流处置惩罚(Pulsed Elec?tric Current Treatment, PECT)对 APS-W 涂层微观组织及力学性能的影响，，，，，效果批注PECT处置惩罚加速了 W原子的扩散,能获得更匀称和致密的涂层,颗粒板状界线显著镌汰，，，，，高角度晶界数目增添，，，，，晶粒尺寸增大，，，，，如图6所示。。。。。。。。退火热处置惩罚也能消除CS-Ta涂层的孔隙，，，，，融合颗粒之间的界面，，，，，致密化涂层，，，，，提高了力学性能，，，，，改善了涂层的侵蚀性能［53］。。。。。。。。然而，，，，，难熔金属涂层的退火温度较高,高温会对基体质料爆发倒运影响，，，，，合适的后处置惩罚工艺仍是未来难熔金属涂层研究的热门。。。。。。。。

3、难熔金属涂层的性能

W具有高熔点、高密度、低溅射产额、优良的热导率,是未来国际热核试验反应堆中等离子体外貌装甲质料的主要候选者之一［54］,作为防护涂层常与Cu合金及不锈钢等质料形成团结。。。。。。。。由于W与Cu的热膨胀系数差别较大，，，，，且无法形成冶金团结，，，，，APS、VPS及SAPS制备的W涂层与Cu基体团结强度处在15?45MPa之间［46,8］ 。。。。。。。。较低的团结性能是阻碍W涂层应用的要害问题之一。。。。。。。。DS-W涂层与铜基体的团结强度凌驾100 MPa,涂层硬度850 HV,远高于APS和VPS工艺制备的W涂层,同时显示出优异的耐磨性能［16］。。。。。。。。涂层较高的硬度主要由两方面缘故原由导致:一方面,DS-W涂层的晶粒；；；；蚓Ы缰忻稚⑹枭⒏哂捕鹊腤2C强化相，，，，，可以增添涂层的显微硬度；；；；；另一方面,DS历程中高速航行的W颗粒撞击涂层外貌时,爆发“锻压”效应,该历程将减小W涂层中的晶粒尺寸和微孔，，，，，增强涂层对外力变形的对抗能力［16］，，，，，这种效应也爆发在冷喷涂历程中。。。。。。。。Wang等［15］系统研究了 APS-W涂层和DS-W涂层在差别能量密度下的耐热攻击性能,发明:DS -W涂层比APS-W涂层具有更好的热机械性能;在3.5 MJ/m2的能量密度下APS-W样品最先开裂和熔化，，，，，而DS-W样品在4.0 MJ/m2的能量密度下最先泛起裂纹;别的，，，，，当能量密度为4.5 MJ/m2时,APS-W样品的整个外貌已经熔化，，，，，而DS-W样品上只有几处可见的裂纹;导致这种结构的主要缘故原由是DS-W涂层较低的孔隙、高热导率和高团结强度,在高热负荷下,高热扩散率会引起涂层外貌较低的温度和较小的热应力，，，，，涂层不易剥落。。。。。。。。SLD工艺在Mo板上沉积纯W涂层，，，，，三点弯曲试验盘算中点外外貌应力为724 MPa,体现出与铸造钨相似的强度［50］ 。。。。。。。。

Mo是一种耐烧蚀质料，，，，，具有很高的热硬度和熔化温度。。。。。。。。Mo涂层在种种工业应用中用作减摩及耐烧蚀质料，，，，，例如汽车活塞环、纸张加工机械、航空涡轮发念头及电磁炮导轨外貌防护涂层，，，，，海内外学者对Mo涂层的耐磨性能举行了大宗研究。。。。。。。。Hwang等⑺指出，，，，，由于纯Mo涂层的脆性,在高磨损载荷下,涂层层间会爆发裂纹,从而导致涂层分层。。。。。。。。；；；；菅舻龋55］研究了 SAPS-Mo涂层与7075-Al合金摩擦副的载流摩擦磨损性能,效果批注，，，，，当滑动频率由5 Hz提升至20 Hz时,起弧率由1.13 %提升至8.24 %,Mo涂层电弧烧蚀征象显着。。。。。。。。有学者为增添Mo涂层的摩擦学性能，，，，，通过添加金刚石［26］、MoSi2⑷］、Al-Si⑺、W［47］等增强相来强化Mo涂层,提升涂层的耐磨性。。。。。。。。然而，，，，，由于热喷涂Mo涂层保存的氧化、孔隙等缺陷，，，，，SAPS-Mo的导电率仅有6 %IACSo针对这一问题，，，，，笔者团队接纳LACS手艺乐成制备了 Mo涂层，，，，，并与氮气CS制备的Mo涂层举行了比照，，，，，涂层微观组织如图7所示。。。。。。。。效果批注，，，，，LACS制备的Mo涂层致密、无显着裂纹，，，，，孔隙率低于0.5 %,导电率约21% IACS，，，，，而CS制备的Mo涂层保存大宗因喷涂颗粒变形不匀称而爆发的间隙,孔隙率6.5 %,导电率

仅为9 %IACSo然而，，，，，由于激光辐照较高的温度,LACS-Mo涂层中发明部分Mo颗粒爆发熔化，，，，，后续需要开展更多关于LACS-Mo涂层的工艺及性能研究。。。。。。。。

Nb、Ta具有优异耐侵蚀性和优异导电性等性能,在航空航天、船舶、武器、医疗等行业有普遍应用空间。。。。。。。。LC-Nb/Y2O3涂层在1 400 C下熔融Ce侵蚀4 h后体现出优异的耐侵蚀性［20］℃S-Nb涂层的超导性临界温度与块体Nb的临界温度近似，，，，，有望应用在超导加速器领域［23］。。。。。。。。Jafarlou等［24］接纳CS制备的Ta沉积体的抗拉强度高达484 MPa,但险些没有塑性。。。。。。。。笔者团队使用CS手艺制备了孔隙率低至0.5 %的Ta沉积体,Ta沉积体自侵蚀电流密度较316L块体降低了一半,具有优异的耐侵蚀性能［26］。。。。。。。。由于PS历程中的氧化，，，，，涂层中含有大宗氧化物，，，，，显著提高了涂层硬度与耐磨性。。。。。。。。通过优化PS历程中的辅助气体(He气)流量,笔者在Cu合金外貌制备了团结强度达59 MPa的Ta涂层，，，，，与6 mm弘叫摩擦副在5 N、5 Hz条件下的磨损率仅为1.2X10-3mm3/(N.m),体现出较优异的耐磨性能［10］。。。。。。。。李英等［56］接纳PS工艺在医用纯Ti基体外貌制备出微纳米多层Ta涂层结构，，，，，效果批注Ta涂层具有典范微纳米多层结构特征,与基体团结强度好,具有优异的卵白吸附能力。。。。。。。。丁玎⑼研究了 Ti基外貌用PS工艺制备Ta涂层的生物性能，，，，，效果批注经低温热处置惩罚,未完全氧化的 Ta基涂层泛起出更好的细胞相容性和促细胞成骨分解能力。。。。。。。。Singh等［57］在可生物降解镁合金ZK60外貌等离子喷涂羟基磷灰石-钽(HAP-Ta)复合涂层,提高了Mg 合金耐侵蚀性能。。。。。。。。

4、问题与展望

难熔金属涂层可在节约本钱的基础上使其具有优良的力学性能、高温性能，，，，，近年来使用PS、CS及LC等工艺制备难熔金属涂层已取得一定的希望，，，，，但仍然保存一些问题。。。。。。。。 这些问题体现在:

(1)W、Mo、Ta、Nb等金属熔点高，，，，，在用冷却快的PS及LC等工艺制备时，，，，，保存粉末颗粒易爆发氧化、涂层致密度不高,易变形及开裂等问题,需通过质料因素设计及成形工艺角度去优化涂层性能,但事情量较大,因此可开展难熔金属涂层高通量盘算与设计研究,团结仿真盘算与试验,建设系统-工艺-性能数据库系统；；；；；

(2) 与PS及LC工艺相比,CS工艺成形温度低,制备的涂层险些无氧化，，，，，为难熔金属涂层的制造开发了新的路径,但由于CS工艺依赖粉末颗粒爆发塑性变形形成团结,在制备Ta等塑性较好质料具有一定优势 ，，，，，在制备高强度、高硬度的钨及钼质料方面一筹莫展，，，，，多能场复合工艺是解决此问题的有用手段，，，，，应开展多能场复合工艺沉积机理及性能研究；；；；；

(3) 相较量于块体质料，，，，，涂层质料的内部团结较差、缺陷较多,怎样改善涂层内部颗粒团结状态是未来研究的重点,需增强涂层后处置惩罚的研究。。。。。。。。

[参考文献]

[1 ]丁红瑜，，，，，尹衍军，，，，，关杰仁，，，，，等.难熔金属增材制造研究希望[J].有数金属质料与工程，，，，，2021, 50(6) : 2 237-2 243.

DING H Y, YI Y J, GUAN R J, et al.Research progress on additive manufactured refractory metals[ J] . Rare Metal Ma? terials and Engineering, 2021, 50(6) ：2 237-2 243.

[2 ]蔡圳阳，，，，，沈鸿泰，，，，，刘赛男，，，，，等.难熔金属合金及其高温抗氧化涂层研究现状与展望[J].中国有色金属学报，，，，，2020, 30(9) : 1 991-2 010.

CAI Z Y, SHEN H T, LIU S N, et al. Review and prospect of refractorymetal alloys and high temperature oxidation re?sistance coatings [ J] . The Chinese Journal of NonferrousMetals, 2020, 30(9) : 1 991-2 010.

[3 ]殷为宏，，，，，汤慧萍.难熔金属质料与工程应用[M].北京:冶金工业出书社，，，，，2012.

YIN W H, YANG H P. Refractory metal materials and engi? neering applications [ M ] . Beijing: Metallurgical Industry Press, 2012.

[4 ]郭玉琴，，，，，朱新峰，，，，，杨 艳，，，，，等.汽车轻量化质料及制造工艺研究现状[J].锻压手艺，，，，，2015,40(3) : 1-6.

GUO Y Q, ZHU X F, YANG Y, et al. Research state of lightweight material and manufacture processes in automotive industry [J]. Foring & Stamping Technology, 2015 , 40(3):1-6.

[5 ]韩雪莹，，，，，刘新利，，，，，吴壮志.含难熔金属涂层的研究希望[J].质料导报，，，，，2020, 34(13) : 13 146-13 154.

HAN X Y, LIU X L, WU Z Z. Research progress in refrac? tory metal coatings[ J] . Materials Reports, 2020, 34( 13) :13 146-13 154.

[ 6 ] FAUCHAIS P, MONTAVON G. Plasma spraying: from plasma generation to coating structure[ J] . Advances in Heat Transfer, 2007, 40： 205-344.

[ 7 ] HWANG B, AHN J, LEE S. Effects of blending elements on wear resistance of plasma - sprayed molybdenum blend coatings used for automotive synchronizer rings [ J]. Surface and Coatings Technology, 2005, 194(2/3) : 256-264.

[ 8 ] CHONG F, CHEN J L. Property comparison of vacuum and air plasma sprayed tungsten coatings [ J]. Journal of Alloys and Compounds , 2021, 861:158 422.

[9 ] 丁玎.骨植入体外貌钽基涂层的制备和生物学性能研究[D].北京：中国科学院大学，，，，，2018.

DING D. Preparation and biological properties of tantalum based coatings on bone implant[ D]. Beijing： University of Chinese Academy of Sciences, 2018.

[10]CUI J, XIA H Y, CUI L,et al. Effect of Auxiliary Gas Flow Parameters on Microstructure and Properties of Ta Coatings Prepared by Three - Cathode Atmosphere Plasma Spraying [ J] . Journal of Beijing Institute of Technology, 2022, 31(3) : 302-316.

[11]刘 光，，，，，张啸寒，，，，，贾 利，，，，，等.等离子喷涂Mo/8YSZ功效梯度热障涂层结构优化与热力耦合模拟盘算[J].外貌手艺，，，，，2002, 49(3) : 213-223.

LIU G, ZHANG X H, JIA L, et al. Structural optimization and thermo - mechanical coupling simulation of plasma sprayed Mo/8YSZ functionally graded thermal barrier coat? ing [J]. Surface Technology, 2020, 49(3) ：213-223.

[12]庞 铭，，，，，张啸寒，，，，，刘 光.喷枪扫描速率对等离子喷涂Mo/8YSZ梯度热障涂层温度场的影响纪律研究[J].外貌手艺，，，，，2019, 48(9)： 193-203.

PANG M, ZHANG X H, LIU G. Effects of scanning speed of spraying gun on temperature field of Mo/8YSZ gradient thermal barrier coatings by plasma spraying [ J] . Surface Technology, 2019, 48(9) ：193-203.

[13]POORMAN R M, SARGENT H B, HEADLEE L. Method and apparatus utilizing detonation waves for spraying and other purposes: 2714563[P]. 1955-08-02.

[14]ULIANITSKY V Y, BATRAEV I S, SHTERTSER A A, et al. Detonation spraying behaviour of refractory metals: Case studies for Mo and Ta-based powders[ J] . Advanced Powder Technology, 2018, 29(8) : 1 859-1 864.

[15] WANG X L, HE M J, GUO Z X, et al. Preliminary studies on the main characteristics and transient heat shock perform? ances of detonation sprayed tungsten coatings on 316 L steel substrates [ J ] . Surface and Coatings Technology, 2022,429： 127 946.

[16] RYBIN D K, BATRAEV I S, DUDINA D V, et al. Deposi? tion of tungsten coatings by detonation spraying [ J]. Surface and Coatings Technology, 2021, 409： 126 943.

[17]李嘉宁.激光熔覆手艺及应用[M].北京：化学工业出书社,2016.

LI J N. Laser cladding technology and application[ M] . Bei-jing： Chemical Industry Press, 2016.

[18]丁睿谦，，，，，杨英丽，，，，，吴金平，，，，，等.TA2钛合金外貌激光熔覆金属钽探索实验研究[J].有数金属与硬质合金，，，，，2017,45(3) : 36-40.

DING R Q, YANG YL, WU JP, et al. Exploration experi? mental research on laser cladding of Ta coat on TA2 titanium alloy surface [ J] . Rare Metals and Cemented Carbides,2017, 45(3) : 36-40.

[19]GUAN W M, GAO M Y, FANG Y T, et al. Layer-by-layer laser cladding of crack - free Zr/Nb/Cu composite cathode with excellent arc discharge homogeneity [ J]. Surface and Coatings Technology, 2022, 444： 128 653.

[20]SU H, XIAO L R, TU X X, et al. Preparation and high temperature properties of Nb/Y2O3 coating on the pure Nb substrate by laser cladding [ J]. Surface and Coatings Tech? nology, 2022, 447: 128 811.

[21]KLINKOV S V, KOSAREV V F, REIN M. Cold spray deposition: Significance of particle impact phenomena[ J] . Aer?ospace Science and Technology, 2005, 9(7) : 582-591.

[22]LI W Y, CAO C C, WANG G, et al. ' Cold spray+'as anew hybrid additive manufacturing technology: a literature review [J]. Science and Technology of Welding and Joining,2019, 24(5) : 420-445.

[23]KUMAR S, DHAVALE A S, CHAVAN N M, et al. Super? conducting niobium coating deposited using cold spray [ J].Materials Letters, 2022, 312: 131 715.

[24]JAFARLOU D M, SOUSA B C, Gleason M A, et al. Solid? state additive manufacturing of tantalum using high - pressure cold gas - dynamic spray[ J] . Additive Manufacturing , 2021,47: 102 243.

[25]BARNETT B, TREXLER M, CHAMPAGNE V. Cold sprayed refractory metals for chrome reduction in gun barrel liners [ J] . International Journal of Refractory Metals and Hard Materials, 2015, 53： 139-143.

[26]崔 烺,王春婷，，，，，贾 利，，，，，等.冷喷涂Ta涂层组织及侵蚀性能[J].质料热处置惩罚学报，，，，，2021, 42(2)： 139-144.

CUI L, WANG C T, JIA L, et al. Structure and corrosion properties of Ta coating prepared by cold spraying [ J] .Transactions of Materials and Heat Treatment, 2021, 42(2) : 139-144.

[27]KASERER L, BRAUN J, STAJKOVIC J, et al. Fully dense and crack free molybdenum manufactured by selective laser melting through alloying with carbon[ J] . International Jour? nal of Refractory Metals and Hard Materials, 2019, 84:105 000.

[ 28] XI H H, HE P F, MA G Z, et al. Microstructure and me? chanical properties of supersonic plasma sprayed Mo - based coating reinforced by Re[ J] . Surface and Coatings Technol?ogy, 2019, 378：124 966.

[29] LEE Y J, SUNG H M, JIN Y, et al. Improvement of me? chanical property of air plasma sprayed tungsten film using pulsed electric current treatment[ J] . International Journal of Refractory Metals and Hard Materials, 2016, 60: 99-103.

[30] HUANG J J, LI X J, CHEN J, et al. Vacuum annealing en? hances the properties of a tungsten coating deposited on cop? per by atmospheric plasma spray[ J] . Journal of Nuclear Ma?terials, 2013, 432(1-3) : 16-19.

[31]HOU Q Y, HUANG H Q, ZHOU D H, et al. Influence of NbC - doping on the microstructure and thermo - mechanical properties of tungsten coating fabricated by supersonic at? mospheric plasma spraying [ J] . Surface and Coatings Technology, 2020, 394: 125 823.

[32]MRDAK M, VENCL A, Cosic M. Microstructure and me? chanical properties of the Mo - NiCrBSi coating deposited by atmospheric plasma spraying [ J]. Fme Transactions, 2009,37(1) ：27-32.

[33]SAMPATH S, WAYNE S F. Microstructure and properties of plasma - sprayed Mo - Mo2 C composites [ J] . Journal of Thermal Spray Technology, 1994, 3(3)： 282-288.

[34]PETROVSKIY P, DOUBENSKAIA M, SOVA A, et al.Analysis of copper - tungsten cold spray coating: Kinetics of coating formation and its thermal properties[ J] . Surface and Coatings Technology, 2020, 385: 125 376.

[35]DENG N,TANG J R, XIONG T Y, et al. Fabrication and characterization of W - Cu composite coatings with different W contents by cold spraying[ J] . Surface and Coatings Tech?nology, 2019, 368: 8-14.

[36]NG K W, MAN H C, CHENG FT, et al. Laser cladding of copper with molybdenum for wear resistance enhancement in electrical contacts[ J] . Applied Surface Science, 2007, 253(14)： 6 236-6 241.

[37]WANG X L, HE M J, GUO Z X, et al. Preliminary studies on detonation sprayed W/W - steel composite coating materi? als on steel substrates for the first wall of blanket [ J]. Sur?face and Coatings Technology, 2022, 444： 128 693.

[38]WANG T G, CHEN J L, CHEN Y, et al. Thermal proper? ties of VPS - W coatings on CuCrZr alloy with Ti bonding lay-er[J]. Journal of Nuclear Materials, 2007, 363: 1 294-1 298.

[39]种法力，，，，，陈俊凌，，，，，郑学斌?铜基体上等离子体喷涂钨涂层性能研究[J].特种铸造及有色合金，，，，，2011, 31(2)：110-112.

ZHONG F L, CHEN J L, ZHENG X B. Properties of plas?ma sprayed tungsten coatings on copper substrate [ J]. Spe-cial Casting & Nonferrous Alloys, 2011, 31(2) : 110-112.

[40]DING D,XIE Y, LI K, et al. A comparative study on vacu?um and atmospheric plasma sprayed tantalum coatings for themodification of titanium implants [ J] . Surface Review andLetters, 2019, 26(8) : 1 950 048.

[41]XI H H, HE P F, WANG H D, et al. Microstructure and mechanical properties of Mo coating deposited by supersonicplasma spraying[ J] . International Journal of Refractory Met?als and Hard Materials, 2019, 86:105 095.

[42]MOON S Y, CHOI C H, KIM H S, et al. Thick tungsten coating on ferritic - martensitic steel applied with a vacuum plasma spray coating method [ J] . Surface and CoatingsTechnology, 2015, 280: 225-231.

[43] YAN J, LIU L, MAO Z, et al. Coating prepared by air plas?ma spraying [ J] . Journal of Thermal Spray Technology,2014, 23(6)：934-939.

[44]DAS P, PAUL S, BANDYOPADHYAY P P . Tribological behaviour of plasma sprayed diamond reinforced molybde? num coatings[ J] . International Journal of Refractory Metals and Hard Materials, 2019, 78：350-359.

[45]YAN J H, HE Z Y, WANG Y, et al. Microstructure and wear resistance of plasma-sprayed molybdenum coating rein? forced by MoSi2 particles [ J] . Journal of Thermal Spray Technology, 2016, 25(7) : 1 322-1 329.

[46]HUANG J J, WANG F, LIU Y, et al. Properties of tungsten coating deposited onto copper by high - speed atmosphericplasma spraying [ J]. Journal of Nuclear Materials, 2011,414(1) : 8-11.

[47]闫 涛，，，，，刘贵民，，，，，吴 行，，，，，等.超音速等离子喷涂Mo-W涂层的力学性能[J].中外洋貌工程，，，，，2017, 30( 1)：107-114.

YAN T, LIU G M, WU H, et al. Mechanical properties of Mo - W coatings prepared by supersonic plasma spraying [J].China Surface Engineering, 2017, 30(1) : 107-114.

[48]ZHANG X H, PANG M, LIU G, et al. Effect of auxiliary gas flow parameters on microstructure and properties of Mo coatings prepared by high-energy plasma spraying[J]. Sur?face and Coatings Technology , 2020, 385: 125 384.

[49]BRAY M, COCKBURN A, O' NEILL W. The laser-assisted cold spray process and deposit characterisation [ J]. Surface and Coatings Technology, 2009, 203( 19) : 2 851-2 857.

[50]JONES M, COCKBURN A, LUPOI R, et al. Solid - state manufacturing of tungsten deposits onto molybdenum sub? strates with supersonic laser deposition [ J] . Materials Let?ters, 2014, 134： 295-297.

[51]XIE X L, YIN S, RAOELISON R, et al. Al matrix compos? ites fabricated by solid - state cold spray deposition: A criti?cal review[ J] . Journal of Materials Science & Technology,2021, 86： 20-55.

[52]WANG F, LUO G N, HUANG J J, et al. Properties im?provement of atmospheric plasma sprayed tungsten coatingby annealing [ J] . Surface and Coatings Technology, 2019,358: 276-281.

[53]KUMAR S, VIDYASAGAR V, JYOTHIRMAYI A, et al.Effect of heat treatment on mechanical properties and corro?sion performance of cold - sprayed tantalum coatings [ J] .Journal of Thermal Spray Technology, 2016, 25 ( 4 ) :745-756.

[54] PHILIPPS V. Tungsten as material for plasma-facing compo?nents in fusion devices [ J] . Journal of Nuclear Materials,2011, 415(1): S2-S9.

[55]惠 阳,刘贵民，，，，，闫 涛，，，，，等.滑动频率对超音速等离子喷涂Mo涂层载流摩擦磨损性能的影响[J].外貌手艺,2019, 48(10) : 196-205.

HUI Y, LIU G M, YAN T, et al.Effect of sliding frequency on tribological property of Mo coating deposited by superson?ic plasma spraying technique [ J ] . Surface Technology,2019, 48(10) : 196-205.

[56]李 英，，，，，鲁 放,石志锋，，，，，等.钛基微纳多级结构钽涂层的构建及其外貌特征研究[J].有数金属质料与工程,2016, 45(8) : 2 020-2 025.

LI Y, LU F, SHI Z F, et al. Construction and properties of titanium-based micro/nano multi-level tantalum coating [J].Rare Metal Materials and Engineering, 2016, 45 ( 8 ) :2 020-2 025.

[57]SINGH B, SING G, SIDHU B S. Analysis of corrosion be? haviour and surface properties of plasma - sprayed composite coating of hydroxyapatite - tantalum on biodegradable Mg al?loy ZK60 [ J]. Journal of Composite Materials, 2019, 53(19)： 2 661-2 673.

相关链接
