小序
钢筋中因含有活跃的 N 而具有应变时效性，，， ，，使得钢筋随时间延伸而失去韧性并脆化，，， ，，导致抗震性能变差?现有手艺中向钢筋内加入 V, 可以与活跃的 N 团结，，， ，，形成沉淀速率快?弥散度小?析出温度低?沉淀颗粒细且不易群集长大的 VN。。。 。 。。可是，，， ，，V 价钱腾贵，，， ，，为了镌汰 V 的加入量，，， ，，部别离艺接纳轧后控冷 (上冷床温度 880℃±20℃), 以增强钢筋性能?降低生产本钱?可是，，， ，，轧后控冷屈服强度的提高幅度大于抗拉强度的提高幅度，，， ，，进而导致强屈比小于 1.25, 不切合抗震钢筋的要求?据研究，，， ，，钛可以提高钢的强度?硬度和塑性，，， ，，钛与钢筋中活跃的 N 团结天生 TiN 并作为结晶焦点，，， ，，可增进细晶粒组织形成，，， ，，并且质料价钱自制?钛微合金化机理是经由转炉出钢钛微合金化处置惩罚后，，， ，，加入钢液中的钛和 N 在钢液凝固历程中析出纳米级或亚微米级 TiN, 大宗弥散漫衍于钢中奥氏体晶界，，， ，，诱发晶内铁素体形核，，， ，，进而细化晶粒，，， ，，提高钢材的强度?因此，，， ，，钒元素在钢中所起到的作用可使用钛元素举行取代?随着科学手艺的生长，，， ，，学术界内关于以钛代钒的论证早已完成，，， ，，行业内对钛合金化钢筋举行性能检测 [1], 含钛高强螺纹钢筋屈服强度大于 470MPa, 抗拉强度大于 630MPa, 强屈比在 1.32 以上，，， ，，屈屈比小于 1.22, 其他性能?组织等各方面均优于国标水平且性能稳固?我国钛元素储量较多，，， ，，相对钒元素价位较低?钛元素与钢水中氧爆发反应，，， ，，吸收率极低，，， ，，并且波动较大?因此，，， ，，为相识决钛元素能够熔炼进入钢液，，， ，，并被稳固吸收，，， ，，睁开了探索研究和实践 [2]?只有解决了钛元素稳固吸收问题，，， ，，才华够实现炼钢工序降低生产本钱?
1、生产现状与手艺可行性剖析
生产工艺蹊径：铁水?转炉吹炼?挡渣出钢?包内脱氧合金化?吹氩精炼?连铸?磨练入库?
钛金属在高温情形中的还原能力极强，，， ，，在钢液中同时保存碳?硅?锰?钛?氮和氧的条件下，，， ，，很是容易天生 Ti?O?, 还能从部分金属氧化物 (好比氧化铝) 中争取氧?同时，，， ，，在高温下极易与空气中的氧气反应，，， ，，天生一层极薄?致密的氧化膜?因此，，， ，，要使凝固历程中最大限度地形成 TiN, 必需严酷控制钢水的初始消融氧含量，，， ，，抑制 Ti?O?反应?经盘算，，， ，，要使 TiN 优先 Ti?O?析出，，， ，，必需把钢水中的 w [O] 需控制在 0.004% 以下，，， ，，也就是处置惩罚好 “提前脱氧”, 才华增进 TiN 尽早析出?控制钢中钛元素的减损量和稳固的使用率，，， ，，同时，，， ，，需保 ；；；；；そ街，，， ，，避免负面作用的影响?
氧含量控制：钢包合金化与转炉终点氧化性有亲近关系，，， ，，并受出钢脱氧手艺的影响?统计 HRB400E 通例钒微合金化工艺钢水中的氧含量，，， ，，对差别碳含量炉次接纳硅钙钡举行脱氧，，， ，，验证硅钙钡的脱氧能力，，， ，，切合钛合金化条件，，， ，，如表 1 所示?
表 1 钢水氧含量控制情形
| 炉号 | 总装入量 /t | 终点温度 /℃ | w [终点 C]/% | 硅钙钡加入量 /kg | 钢包温度 /℃ | w[O]/% |
| 7334 | 75.35 | 1682 | 0.07 | 40 | 1597 | 0.00345 |
| 7335 | 77.22 | 1671 | 0.06 | 50 | 1590 | 0.00351 |
| 6879 | 76.10 | 1655 | 0.07 | 100 | 1589 | 0.00393 |
| 6880 | 76.00 | 1644 | 0.09 | 100 | 1595 | 0.00379 |
2、转炉钛元素微合金化手艺计划设计与实践
一样平常以为，，， ，，容易氧化的合金除思量匀称熔化要求外，，， ，，应在脱氧后加入?
转炉 w [终点 C] 控制在≥0.08%, 力争一次拉碳乐成，，， ，，降低钢水氧化性?包管红包出钢，，， ，，出钢时间为 2.0~4.0min?出钢温度控制在 1650~1680℃(目的值为 1660℃)?
合金随钢流加入，，， ，，合金加入顺序为：脱氧剂 (出钢 1/4 时加，，， ，，加入量为 1.0~2.0kg/t 钢)?硅锰合金?硅铁 (各合金在出钢 2/3 前加完)?出钢 5/6~6/7 时加挡渣锥 (控制钢包渣层≤50mm)?
吹氩站加入钛铁 (定氧), 中吹 2min?弱吹?调温?镇静 (5~10min)?
连铸保 ；；；；；そ街?
经查阅?测算，，， ，，w (Ti) 为 0.005%~0.008% 时，，， ，，通过控制钢液中的氮含量，，， ，，配合低温浇铸和轧钢工艺手艺，，， ，，可使 TiN 起到细化晶粒的作用?对 HRB400E 牌号因素举行设计，，， ，，如表 2 所示?
表 2 HRB400E 钢种主要因素控制设计
| w(C)/% | w(Mn)/% | w(Si)/% | w(P)/% | w(S)/% | w(Ti)/% | 碳当量 /% |
| 0.21~0.25 | 1.45±0.10 | 0.37±0.07 | ≤0.045 | ≤0.045 | 0.005~0.008 | 0.45~0.54 |
2.2 生产实践
在某厂吹氩站加钛合金，，， ，，对差别钛合金含量划分举行试验，，， ，，并统计了差别炉次的生产数据，，， ，，如表 3 所示?
表 3 差别含钛量合金块生产控制情形
| 合金中 w (Ti)/% | 炉机号 | w (终点 C)/% | 出钢量 /t | 钛合金加入量 /㎏ | 脱氧剂加入量 /㎏ | 制品中 w (Ti)/% | 钛吸收率 /% |
| 48.5 | 7255358272 | 0.06 | 73.00 | 50 | 100 | 0.0013 | 39.14 |
| 48.5 | 7256358273 | 0.08 | 71.50 | 50 | 70 | 0.0005 | 14.74 |
| 70.2 | 7258358275 | 0.08 | 71.50 | 70 | 70 | 0.0017 | 22.70 |
| 70.2 | 7259358276 | 0.07 | 74.00 | 80 | 80 | 0.0020 | 26.35 |
由表 3 可看出，，， ，，吸收率较低且极不稳固，，， ，，低品位钛合金波动规模为 14.74%~39.14%, 高品位钛合金波动规模为 22.70%~26.35%, 未抵达预期效果?
另外，，， ，，由于钢包渣中 w (TiO?) 较通例合金化渣中 w (TiO?) 显着升高，，， ，，如 725835 炉次钢包渣中 w (TiO?) 为 1.30%, 可能会加剧钢包渣线部位侵蚀?
吹氩站接纳喂入含钛合金包芯线 (接纳还原性强于钛元素的合金混淆配制，，， ，，芯粉为 380g/m?w (Ti) 为 23.30%) 方法，，， ，，并充分思量喂线穿透能力等，，， ，，改善钛合金吸收效果?铸坯中钛元素获得稳固控制，，， ，，轧钢工序完成了轧制 (如 HRB400EФ12mm?Ф25mm 等), 质料性能切合磨练要求?统计了差别炉次的生产数据，，， ，，如表 4 所示?
表 4 喂线工艺钛合金化炼钢生产数据统计
| 炉机号 | 装入量 /t | w (终点 C)/% | 终点温度 /℃ | 氩后温度 /℃ | 喂线量 /m | 折算钛 /kg | 钢水 w [Ti]/% | 钛吸收率 /% | 钢坯 w (Ti)/% |
| 8C21387C53 | 75.26 | 0.07 | 1656 | 1584 | 130 | 11.46 | 0.0090 | 53.78 | 0.0067 |
| 8C22387C54 | 79.08 | 0.07 | 1644 | 1578 | 150 | 13.22 | 0.0091 | 49.53 | 0.0070 |
| 8C23387C55 | 79.95 | 0.06 | 1674 | 1580 | 150 | 13.22 | 0.0093 | 51.18 | 0.0060 |
通过使用硅钙钡脱氧和精炼站喂线工艺，，， ，，钛微合金化钛元素吸收率稳固控制在 50% 左右，，， ，，在连铸全保 ；；；；；そ街跫下，，， ，，浇铸历程中的 w (Ti) 平均损失约 0.0025%, 包管了钢中 w (Ti) 稳固在 0.007% 左右，，， ，，能够知足炼钢预期控制目的，，， ，，具备批量化生产条件?
抽取部分代表性钢筋 (Φ25mm 规格) 举行磨练，，， ，，质料性能切合要求，，， ，，如表 5 所示?
表 5 喂线工艺钛合金化炼钢磨练数据统计
| 样品编号 | 钢水中 w [Ti]/% | 钢材中 w (Ti)/% | 抗拉强度 / MPa | 屈服强度 / MPa |
| 抽样 1 | 0.0098 | 0.0047 | 670.66 | 480.77 |
| 抽样 2 | 0.0088 | 0.0056 | 621.66 | 458.88 |
| 抽样 3 | 0.0084 | 0.0060 | 609.94 | 442.50 |
| 抽样 4 | 0.0068 | 0.0051 | 610.04 | 443.90 |

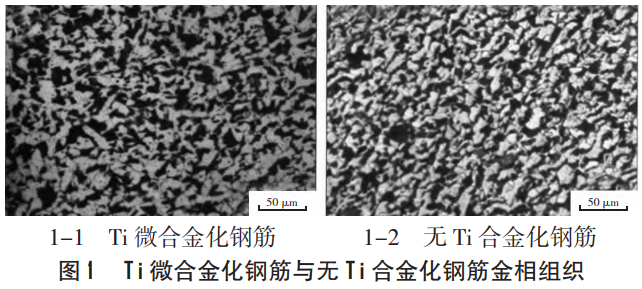

检测钛微合金化生产的热轧带肋钢筋，，， ，，其铁素体晶粒度均抵达了 10 级，，， ，，以珠光体和铁素体为主，，， ，，未见异常组织，，， ，，如图 1 所示?
3、结论
Ti 微合金化钢筋切合国标要求，，， ，，能够替价钱格较贵的钒元素合金?但由于钛元素还原性极为生动，，， ，，对炼钢生产工艺控制要求较高，，， ，，通过科学优化脱氧工艺，，， ，，可以稳固控制钢中钛含量?
在连铸历程中，，， ，，钛元素极易被氧化，，， ，，造成钢中钛流失?并且，，， ，，钛的氧化物抵达一定命目级时，，， ，，会爆发水口 “絮流”?
凭证钛与钒在钢中作用机理的差别性，，， ，，钛微合金化钢筋需要优化轧制温度，，， ，，方能较好地改善钢材的性能效果?
参考文献
[1] 张彦辉，，， ，，战东平，，， ，，杨永坤，，， ，，等. Ti 微合金化手艺在热轧带肋钢筋中的应用 [J]. 质料与冶金学报，，， ，，2020 (1):51-56.
[2] 傅杰，，， ，，朱剑，，， ，，迪林，，， ，，等。。。 。 。。微合金钢中 TiN 的析出纪律研究 [J]. 金属学报，，， ，，2020 (8):801-804.
（注，，， ，，原文问题：钛合金吸收稳固性研究与探索）
相关链接
