小序

钛合金(尤其是Ti-6Al-4V)因其疲劳强度高?生物相容性好和耐侵蚀等优异性能成为航空航天与生物化工?石油化工等领域的要害质料?古板制造工艺的几何定制能力有限，，，，，且可能引入微观结构缺陷，，，，，激光粉末床熔融(LPBF)作为先进的工业手艺[1-4],能实现重大构件的快速原型开发与高精度制造?

现在，，，，，LPBF手艺制备钛合金在工艺参数?微观组织和力学性能等方面的研究取得了重大希望?SQUILLACI等[5-6]研究发明，，，，，强烈的温度梯度会导致沿构建偏向伸长的原始β晶粒及致密的针状α′马氏体网络的形成?该组织引发显著各向异性行为-力学性能随构建取向爆发显着转变[7-8]?后处置惩罚工艺(如热等静压HIP?退火等)可将亚稳态α′马氏体转化为平衡态α+β双相组织从而提升质料塑性与韧性[9]?外貌粗糙是LPBF制件的焦点缺陷之一，，，，，会严重降低构件疲劳强度?CERRI等[10]研究批注，，，，，循环载荷下粗糙外貌易成为裂纹萌生源，，，，，接纳喷丸强化?抛光或涂层处置惩罚等外貌改性手段可有用改善此问题?

接纳LPBF成形Ti-6Al-4V合金历程中，，，，，热处置惩罚及热等静压对Ti-6Al-4V显微组织有决议性影响?ESHAWISH等[11]指出：热等静压处置惩罚能有用消除缺陷并诱发再结晶将亚稳相转化为平衡态α+β双相组织?JABER等[12]发明固溶处置惩罚+时效可同步提升质料的强度与延伸率，，，，，冷却速率及相演变历程显著影响质料拉伸性能?

LPBF构件普遍保存晶粒定向生长导致的力学各向异性?笔直构建偏向试样较水平偏向泛起更高强度但塑性更低这源于β柱状晶的取向差别WILLIAMS等[14]批注，，，，，LPBF制备Ti-6Al-4V具有较高的极限抗拉强度(UTS)和抗拉强度值，，，，，这与飞机发念头涡轮部件?石油化工等装备及部件的性能预期一致?

LPBF手艺制备钛合金因具有奇异的优势而被普遍关注，，，，，可是由于成形历程重大，，，，，制备历程中容易泛起缺陷，，，，，以及工艺参数设置不当易导致强度和塑性差?本文主要叙述LPBF成形Ti-6Al-4V的显微组织特征对力学性能的影响纪律，，，，，聚焦于加工条件与性能体现间的相互作用机制，，，，，为装备制造?石油化工?生物化工等工业应用场景提供主要参考?

1、LPBF成形Ti-6Al-4V合金的微观形貌

Ti-6Al-4V粉末与球形纯钛粉末通过共振声波混淆手艺举行混淆?制备了两种混淆粉末：向Ti-6Al-4V中划分添加质量分数为25%和50%的纯钛粉末，，，，，形成Ti-4.5Al-3V(命名为PT25,D50=37.7μm)和Ti-3Al-2V(命名为PT50,D50=39.8μm)。。。。。。未添加纯钛的原始Ti-6Al-4V作为参照组命名为PT0(D50=33.7μm)，，，，，接纳手艺对上述粉末举行成形?

高区分率扫描电镜和电子背散射衍射(EBSD)剖析效果证实，，，，，质料在成形偏向保存柱状晶生长征象?GOETTGENS等[15]研究指出，，，，，由于激光粉末床熔融历程中定向热传导的作用，，，，，原始β晶粒泛起显着拉长形态并具有择优取向?这些晶粒内部保存致密交织的针状α′马氏体组织网络虽有助于提升强度，，，，，但会导致脆性断裂倾向?通过退火和热等静压处置惩罚后，，，，，该结构可转变为等轴晶组织，，，，，使α+β双相结构的各向异性显著降低。。。。。。DAREHBAGHI等[16]研究进一步批注，，，，，经热等静压处置惩罚的试样因晶粒细化和马氏体含量镌汰而体现出优异的各向同性和延展性?

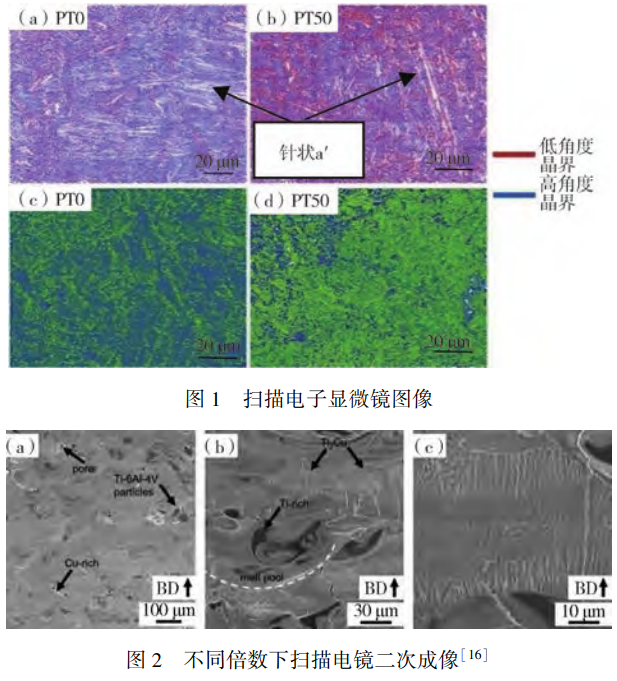

图1扫描电子显微镜图像（a)PT0(b)PT50、(c)PT0(d)PT50；；；；；；；图2差别倍数下扫描电镜二次成像[16]中，，，，，图2(a)显示Cu和Ti-6Al-4V的不完全混淆，，，，，Cu-rich区域通常与孔隙相关，，，，，保存未熔化的球形Ti-6Al-4V颗粒；；；；；；；图2(b)可以看到熔池几何形状?Ti-rich区域和裂纹状特征，，，，，在β-Ti中可以识别出细小的Ti?Cu沉淀物，，，，，图显示Ti?Cu沉淀物困绕着细胞状β-Ti?

2、LPBF成形Ti-6Al-4V合金历程中的缺陷

质料的现实力学性能在很洪流平上取决于孔隙率特征?在原始成形状态下，，，，，Ti-6Al-4V合金可能包括未熔合孔隙?气孔或匙孔缺陷等差别类型的孔隙，，，，，其详细形态与激光能量密度亲近相关[17-20]?DU等[21]的研究批注，，，，，未经后处置惩罚的试样孔隙率为0.15%,而经热等静压处置惩罚后孔隙率可降至0.05%以下?ESHAWISH等[11]通过显微图像和X射线盘算机断层扫描(CT)证实，，，，，热等静压处置惩罚能有用消除绝大部分内部孔隙?这些剩余孔隙往往会成为裂纹萌生的起始点，，，，，尤其在疲劳载荷条件下更为显著?因此，，，，，对要害承力部件实验适当的后处置惩罚工艺，，，，，关于确保其力学性能可靠性具有决议性作用?

微观结组成形偏向对证料力学性能具有显著影响?研究批注，，，，，由于各向异性微观结构的保存，，，，，笔直成形与水平成形试样的极限抗拉强度(UTS)差别可达8%,水平成形试样因柱状晶粒取向与载荷偏向一致而体现出更高的延伸率?JABER等[12]的研究进一步证实了该各向异性特征：笔直成形试样虽然硬度和强度更高，，，，，但延展性较差?这些研究批注，，，，，晶粒排列取向对证料的变形承载机制具有决议性影响?

3、LPBF成形Ti-6Al-4V合金的力学性能

3.1拉伸性能

LPBF手艺制备的Ti-6Al-4V钛合金的抗拉强度?延伸率?屈服强度和显微硬度等指标对石油化工与生物医学应用具有主要指导意义[22]?

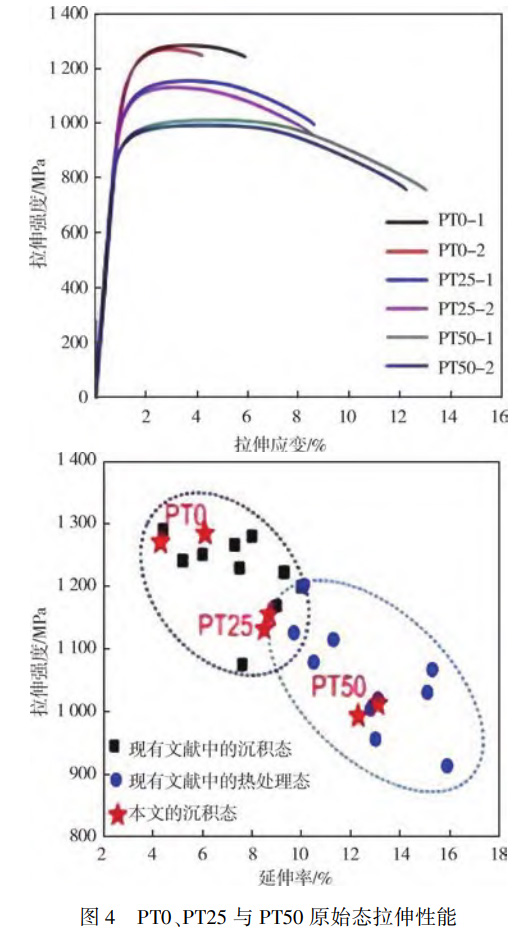

接纳LPBF手艺制备的Ti-6Al-4V合金由于快速凝固形成马氏体(α′相)而体现出高强度(SQUILLACI[5]报道的原始态试样抗拉强度约1100MPa?屈服强度950MPa),可是延展性受限(延伸率仅9.2%)?经热等静压和退火工艺处置惩罚后，，，，，质料抗拉强度提升至1175MPa,延伸率增至10.5%,这归因于马氏体向β相的转变；；；；；；；而固溶处置惩罚[12]可进一步提高延伸率至14%,同时屈服强度也有一定提升?

这些发明与ESHAWISH[11]的研究效果一致，，，，，批注热等静压处置惩罚可使孔隙闭合和剩余应力消除，，，，，能在不损失强度的条件下显著改善质料延展性，，，，，数据如表1所示?

表1原始态PT0?PT25和PT50的拉伸性能

3.2显微硬度与强度

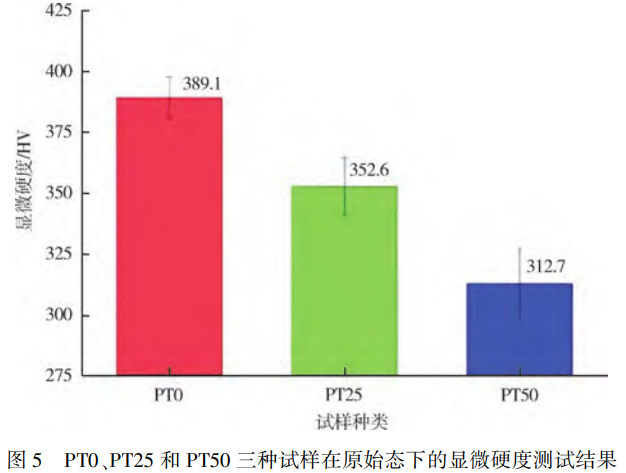

图5为PT0?PT25和PT50三种试样在原始态下的显微硬度测试效果?可以显着视察到，，，，，随着纯钛(CPTi)添加量的增添，，，，，质料硬度泛起下降趋势，，，，，这批注质料强度响应降低?PT0和PT25以及PT25和PT50之间的硬度差约为38HV?

LPBF手艺制备的Ti-6Al-4V合金显微硬度与其微观结构亲近相关?原始态下由于针状马氏体的保存[23],硬度值通常维持在340~390HV?LEKOADI等[24]研究批注通过改变激光工艺参数(主要是功率和扫描速率)使冷却速率和马氏体体积分数爆发转变，，，，，从而对硬度爆发要害影响?经800°C热处置惩罚后，，，，，质料组织转变为层状α+β相，，，，，硬度略微降低至约320HV[14],但韧性和疲劳强度显著提升?这种性能调控批注：原始态结构在静态强度应用领域具有优势，，，，，而经事后处置惩罚的合金则更适用于遭受循环载荷或需要抗攻击性的工况情形?

3.3疲劳性能

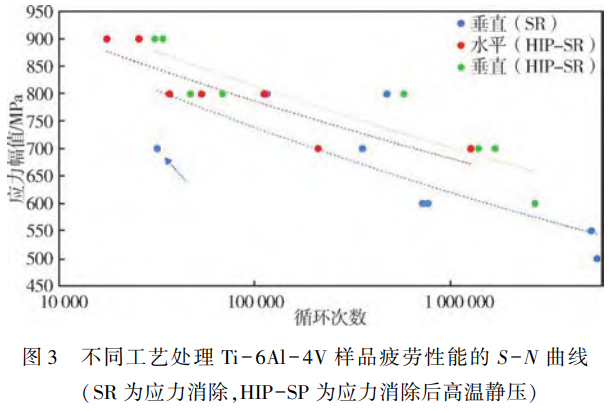

LPBF手艺制备的Ti-6Al-4V合金的疲劳性能对内部缺陷?外貌质量和微观结构极为敏感?CERRI等[10]的研究批注，，，，，经抛光处置惩罚的试样其疲劳强度可达原始粗糙外貌的两倍?GAO等[7]通过试验证实，，，，，接纳微加工和涂层等外貌改性工艺能有用抑制裂纹萌生，，，，，从而显著改善疲劳性能?经由特定后处置惩罚的试样(微观结构优化20%?宽度缩减20%)展现出更优异的疲劳寿命?DU等[21]的研究进一步展现，，，，，热等静压处置惩罚不但使孔隙率显著降低，，，，，还稳固了质料微观组织，，，，，最终使疲劳强度提升15%~20%?

4、结论与展望

本文深入阐释了LPBF成形Ti-6Al-4V合金的微观结构与力学性能特征?研究证实，，，，，LPBF手艺可制备具有重大几何形状的高强度轻质钛合金部件，，，，，在航空航天?石油化工?生物化工和汽车工业等领域展现出主要应用价值?但LPBF固有的三大特征：极高凝固速率?强烈温度梯度?逐层加工方法会导致针状α′马氏体组织和各向异性晶粒生长，，，，，这些特征虽有助于提升强度，，，，，但会显着降低质料的延展性和疲劳强度?通过热等静压等后处置惩罚手艺可有用改善上述问题，，，，，主要体现在：一方面将微观结构转变为韧性更优的α+β双相组织，，，，，另一方面显著降低内部孔隙率?外貌处置惩罚工艺则能消除粗糙度相关的应力集中源，，，，，从而提升疲劳性能?工艺参数和成形取向对LPBF手艺制备的Ti-6Al-4V合金的力学性能具有决议性影响?

只管现在关于LPBF手艺制备钛合金的研究取得诸多希望，，，，，但该领域还保存测试要领标准化缺失?粉末重复使用影响成形部件的机制不明确?实时监测手艺待开发等问题?未来研究应聚焦在原位合金化手艺开发?功效梯度质料制备?基于人工智能的工艺优化等偏向?

参考文献

[1] MEGAHEDS,ANIKOV,SCHLEIFENBAUMJH.ElectronbeammeltingandlaserpowderbedfusionofTi6Al4V:Transferabilityof processparameters [J].Metals,2022,12 (8):1332.

[2] NGUYENHD,PRAMANIKA,BASAKAK,etal.Acritical reviewonadditivemanufacturingofTi-6Al-4Valloy:Microstructure andmechanicalproperties [J].JournalofMaterialsResearchand Technology,2022,18:4641-4661.

[3] PESODEP,BARVES.Areview:Metastableβ titaniumalloyforbiomedicalapplications [J].JournalofEngineeringandAppliedScience,2023,70 (1):25.

[4] SARRAFM,REZVANIGHOMIE,ALIPOURS,etal.Astate-ofthe-artreviewofthefabricationandcharacteristicsoftitaniumandits alloysforbiomedicalapplications [J].Bio-DesignandManufacturing, 2022,5 (2):371-395.

[5] SQUILLACIL,NEIKTERM,HANSSONT,etal.Microstructure andmechanicalpropertiesofTi-6Al-4Valloyfabricatedusing powderbedfusion-laserbeamadditivemanufacturingprocess:Effect ofhotisostaticpressing [J].MaterialsScienceandEngineering:A, 2025,931:148226.

[6] SUNQD,SUNJ,GUOK,etal.Influencesofprocessing parametersandheattreatmentonmicrostructureandmechanicalbehaviorofTi-6Al-4Vfabricatedusingselectivelasermelting [J].AdvancesinManufacturing,2022,10 (4):520-540.

[7] GAOK,ZHANGY,YIJH,etal.Overviewofsurfacemodification techniquesfortitaniumalloysinmodernmaterialscience:Acomprehensiveanalysis [J].Coatings,2024,14 (1):148.

[8] 周崯莹，，，，，丁雪萍，，，，，万谦，，，，，等。。。。。。热冲压对 SLM 成形 Ti6Al4V 合金耐蚀性能和耐磨性能的影响 [J/OL]. 质料工程，，，，，1-14 [2025-1110].http://link.cnki.net/urlid/11.1800.TB.20250609.1341.004.

[9] DEJENEND,LEMUHG.Currentstatusandchallengesofpowder bedfusion-basedmetaladditivemanufacturing:Literaturereview [J].Metals,2023,13 (2):424.

[10] CERRIE,GHIOE,BOLELLIG.Effectofsurfaceroughnessand industrialheattreatmentsonthemicrostructureandmechanical propertiesofTi6Al4Valloymanufacturedbylaserpowderbedfusion indifferent built orientations [J]. Materials Science and Engineering:A,2022,851:143635.

[11] ESHAWISHN,MALINOVS,SHAW,etal.Microstructureand mechanicalpropertiesofTi-6Al-4Vmanufacturedbyselective lasermeltingafterstressrelieving,hotisostaticpressingtreatment, andpost-heattreatment [J].JournalofMaterialsEngineeringand Performance,2021,30 (7):5290-5296.

[12] JABERH,K?NYAJ,KULCS?RK,etal.Effectsofannealing andsolutiontreatmentsonthemicrostructureandmechanicalpropertiesofTi6Al4Vmanufacturedbyselectivelasermelting [J].Materials,2022,15 (5):1978.

[13] WANGP,CHENFH,ECKERTJ,etal.Microstructuralevolution andmechanicalpropertiesofselectivelasermeltedTi-6Al-4Vinducedbyannealingtreatment [J].JournalofCentralSouthUniversity,2021,28 (4):1068-1077.

[14] WILLIAMSJC,BOYERRR.Opportunitiesandissuesintheapplicationoftitaniumalloysforaerospacecomponents [J].Metals, 2020,10 (6):705.

[15] GOETTGENSVS,WEBERL,BRAUNJ,etal.Microstructure andmechanicalpropertiesofTi-6Al-4Vinsitualloyedwith3wt% Crbylaserpowderbedfusion [J].Metals,2024,14 (6):715.

[16] DAREHBAGHIA,NAFISIS,EBENDORFF-HEIDEPRIEMH, etal.MicrostructuraldevelopmentofTi-6Al-4Valloyviapowder metallurgyandlaserpowderbedfusion [J].Metals,2022,12 (9):1462.

[17] DERIMOWN,BENZINGJT,JORESSH,etal.Microstructure andmechanicalpropertiesoflaserpowderbedfusionTi-6Al-4V afterHIPtreatmentswithvariedtemperaturesandcoolingrates [J]. Materials&Design,2024,247:113388.

[18] 王孟达，，，，，丁佳明，，，，，季霞，，，，，等。。。。。。扫描参数对激光粉末床熔融 Ti6Al-4V 外貌粗糙度的影响 [J]. 外貌手艺，，，，，2025,54 (19): 143-152,197.

[19] 王怀慎，，，，，陈磊，，，，，张红霞，，，，，等。。。。。。选区激光熔化 Ti-6Al-4V 合金微观组织与侵蚀行为 [J]. 焊接学报，，，，，2025,46 (4):125-132.

[20] 吴迪，，，，，刘钢，，，，，赵嫚.LDED 扫描战略对 Ti6Al4V 涂层沉积缺陷?微宏观组织和性能的影响 [J]. 外貌手艺，，，，，2025,54 (13):151-160,213.

[21] DUX,SIMONELLIM,MURRAYJW,etal.Facilemanipulation ofmechanicalpropertiesofTi-6Al-4Vthroughcomposition tailoringinlaserpowderbedfusion [J].JournalofAlloysandCompounds,2023,941:169022.

[22] BESISANHA,YAJIMAT.Titanium-basedalloys:Classification and diverse applications [M]//Titanium -based alloys: Characteristicsandapplications.London:IntechOpen,2024.

[23] BARTOLOMEUF,GASIKM,SILVAFS,etal.MechanicalpropertiesofTi6Al4Vfabricatedbylaserpowderbedfusion:Areview focusedontheprocessingandmicrostructuralparametersinfluence onthefinalproperties [J].Metals,2022,12 (6):986.

[24] LEKOADIP,TLOTLENGM,ANNANK,etal.Evaluationofheat treatmentparametersonmicrostructureandhardnesspropertiesof high-speedselectivelasermeltedTi6Al4V [J].Metals,2021,11 (2):255.

（注，，，，，原文问题：激光粉末床熔融制备Ti-6Al-4V钛合金的研究希望）

相关链接
